Защита картера нива 21214 своими руками чертежи

Отечественный внедорожник давно доказал свою выносливость и универсальность. Любой ремонт или модификацию можно провести в гараже самостоятельно. Однако не все так радужно. Штатные запчасти часто приходится заменять сразу после покупки нового авто. Одним из таких элементов считается защита картера.

О штатной защите двигателя

Нива рассчитана в первую очередь на движение по бездорожью или очень плохим дорогам. Это приводит к регулярным посадкам «на пузо», ударам о грунт и камни. Штатная защита картера на Нива 21214 представляет собой изогнутую металлическую пластину толщиной 2-3 мм. Несколько ребер и отверстий предназначены для дополнительного охлаждения двигателя.

В реальности, по отзывам большинства водителей, при езде по реальному бездорожью или глубокому снегу вентиляция забивается моментально. Если не прочищать ее регулярно, то через некоторое время между картером и защитой образуется плотный грязевой пласт. Он приводит к дополнительному нагреву двигателя. К тому же заводская защитная пластина спасет максимум от мягкого грунта. Удар о крупный камень она выдерживает слабо.

Поэтому категорически рекомендуется заменить штатную защиту картера на профессиональную из магазина или сделать ее самостоятельно. Некоторые модели состоят из одного элемента, другие – из двух (1 пластина — для двигателя, 2-я – для коробки передач и днища). Материалов исполнения деталей три, каждый из которых имеет свои особенности:

• Железо или сталь. Заводская версия протектора, которая фактически не выполняет своего предназначения при агрессивной офф-роад езде. Стоит дешево, но присутствует под картером чисто номинально.
• Алюминий (дюраль). Пластина толщиной 4-5 мм, но при этом значительно легче, чем железный аналог. Материал не ржавеет и практически не подвержен коррозии, отлично справляется с охлаждением и защитой двигателя. Значительный минус – стоимость почти в 2 раза выше заводских моделей.
• Композит. Материал дает максимальную «броню», не на много тяжелее дюралевых пластин. Главная проблема – цена (средний ценник – 8 000 рублей).

Установка защиты картера на Нива 21214

Поставить защитную пластину может даже автолюбитель с минимальными знаниями механики и устройства автомобиля. Единственная необходимость – наличие смотровой ямы или подъемника. Даже при учете высокого клиренса Нивы установить защиту «с пола» крайне тяжело.

При выборе новой защиты важно точно знать год выпуска и объем двигателя. Это нужно для того, чтобы совпали точки крепления. После покупки весь процесс занимает минимум времени:

1. После постановки авто на яму или подъемник лучше вымыть днище и двигатель и дождаться высыхания.
2. Демонтировать штатную деталь, если она присутствовала в комплектации.
3. Произвести контрольные замеры на попадание штатных креплений и новой детали.
4. Если все совпадает, вначале ставится защита на двигатель сразу за бампером (точки фиксации и их количество зависят от модели авто и самой пластины). После, если деталей две, устанавливают «броню» днища и коробки передач.
5. Проверяются все крепления и качество подгонки новой детали.

Как видно, проблем возникнуть не должно, если детали подобрали четко по модели Нивы. С установкой легко справляется один человек.

Полезное видео

Рекомендации

Разнообразие моделей защиты на рынке позволяет выбрать ее практически под любой автомобиль. Владельцу важно понять, что ему требуется: декоративный элемент «для успокоения души» или реальная броня двигателя. Заводские металлические детали защитят на мягких грунтах и от мелкого щебня. Для агрессивной езды или триалов понадобится что-то более серьезное. Некоторые владельцы устанавливают даже бронированную сталь. Главное, не нужно специально проверять элементы на прочность. Это чревато не только повреждением силовой установки, но и ремонтом кузова.

Краткие характеристики

Перейти к описанию

Нашли дешевле

Защита двигателя для Lada Нива 21214M (2010-2019) № NLZ.52.17.030

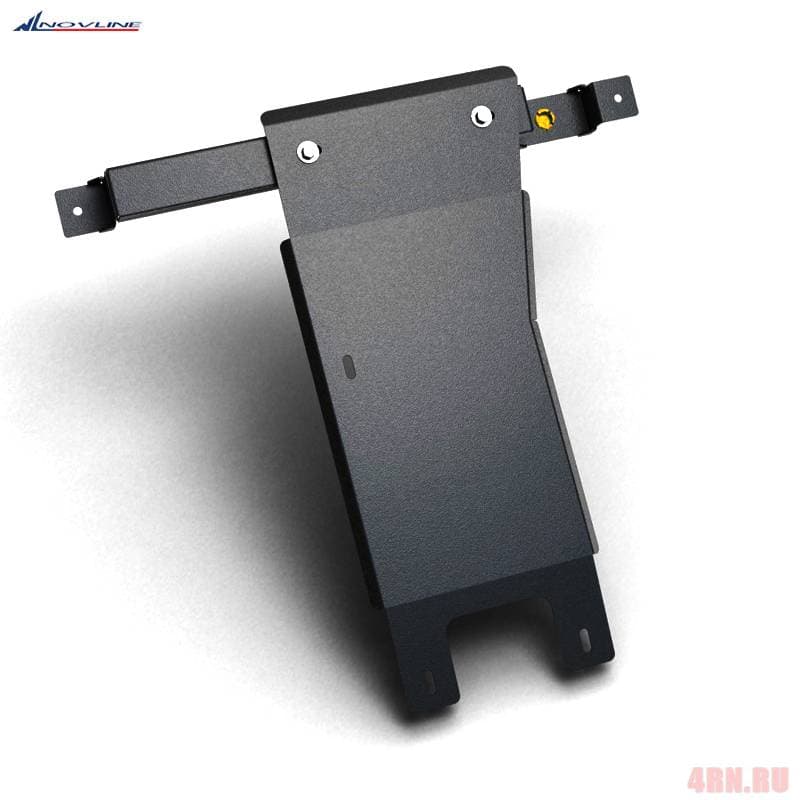

Защита раздаточной коробки для Lada (ВАЗ) 21214M (2010-2019) (установка совместно с NLZ.52.17.020) № NLZ.52.17.220

Коврики салона для Lada 4х4 2131 5-дв. (1995-2019) № 16005003

• Информация о товаре
• Доставка и оплата
• Установка О производителе —>
• Обмен и возврат
• Гарантия
• Отзывы

Описание

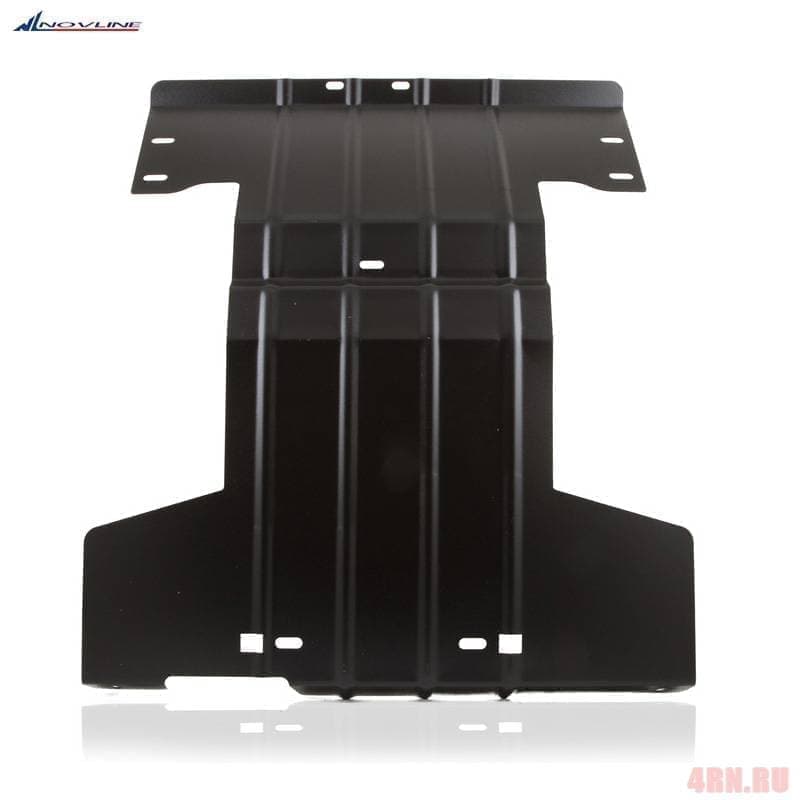

Защита двигателя артикул NLZ.52.17.030 от российского производителя NLZ. Подходит для Лада Нива 2010-2019х годов выпуска. Защита состоит из одного листа и крепежа в комплекте Стали толщиной 1,8 мм достаточно для городских условий, вес ее 8,51 кг.
