Замок на лючок бензобака ваз 2107

На автомобилях LADA лючок бензобака не имеет замка, открыть его может кто угодно. Для защиты топливного бака от злоумышленников предлагается установить электромеханический замок. Разбираемся, во сколько обойдется такая доработка, а также насколько сложно защитить таким образом бензобак своими руками.

Потребуется:

электромеханический замок (например, от Daewoo Nexia, артикул 96178614), цена около 700 рублей;
кнопка открытия лючка бензобака (артикулы: 93555-4H010KD, 3B0959833A, 96175950, 935553D010 или 935553K000QS), цена до 550 рублей;
провода, цена до 150 рублей;
пружинка от заколки;
сварка (в зависимости от модели автомобиля).

Такой механизм позволяет открывать лючок бензобака двумя способами: нажать на кнопку, потянуть за трос в багажнике.

Чтобы сделать запирающийся лючок бензобака нужно:

1. Делаем три отверстия в кузове около горловины топливного бака (два отверстия для крепления электромеханического замка, одно для штока замка). На новых моделях LADA, например, на Lada XRAY добраться изнутри к горловине очень сложно, используйте для этого шаблон из картона и проволоку, чтобы просунуть актуатор.

2. Чтобы лючок бензобака отскакивал при открытии, устанавливаем пружинку от женской заколки. На Lada XRAY можно просто перевернуть пружину.

3. Делаем отверстие в лючке бензобака под защелку замка. Если такой возможности нет, привариваем П-образный кусок электрода.

4. Устанавливаем кнопку в любом удобном месте салона. Подключаем по схеме через 4-контактное реле.

5. По желанию убираем выпуклость на лючке для открытия его пальцем (обращаемся к специалистам на СТО).

Теперь лючок бензобака блокируется при помощи замка и открыть его можно только из салона автомобиля.

Электромеханический замок лючка бензобака в действии на автомобиле Лада Приора:

Напомним, чтобы дополнительно защитить топливный бак можно установить крышку с замком. А для более удобной эксплуатации — сделать крепление под крышку бензобака.

Фото: бортовые журналы gim11 и melkij058

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Частенько сливают бензин в наших дворах (Ул. Руставели), милиции дела нет…

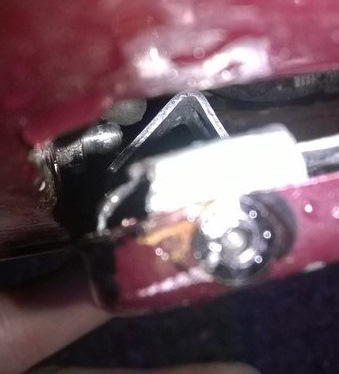

Дорабатываем лючок бензобака ВАЗ 2107 сами…
Понадобится:
-кусочек дин рейки (мне попалась под руку)
-"Т" образная пластинка
-концевик капота (от сигнализации)
-шпилька диаметром 4мм, длина 5-7см
-тросик (брал 1мм)

Смотрите также

Комментарии 40

У меня знакомый в бак налил какой то херни, которая убила мотор того кто хулиганил))))) а в багажник еще один бак поставил и к нему подключился))) мол сливайте гавно, не жалко, только периодически подливал каки))) а можно и мочи туда налить))) и сахарку для вкуса добавить))

и дренажку в полике бензобака желательно законопатить, трёхгранный заточенный напильник творит чудеса, быстро и практически безшумно, только успевай подставлять тазик)))
у Вас с охраняемыми стоянками вообще туго что во дворе машины бросаете?!

я клиенту заварил лючек и покрасил а горловину переварил на другую сторону бака (в днепре ездит белая 6ка с моим творением)

Исполнение пять а идея ноль, Объясню почему, кто идёт сливать бензин с жигулей тот знает, что лючок открыть просто а тут вдруг замок.Тупо вырвут и изуродуют лючок и крыло из спортивного интереса.Самое простое концевик на лючок и к сигналке или пробку с ключом.Пробку конечно можно свернуть, но на это надо время и прилегающие детали будут целы.

так еще 3 буквы нацарапают на кузове. знаем мы это, пусть сольют лутше

Пробка с ключем на классике легко поддевается гвоздодером как в операции "ы"

Так вот кто бензин с классик сливает ;)))

Не, у самого копейка

Пробка с ключем на классике легко поддевается гвоздодером как в операции "ы"

Возможно, но не менее легко этим же гвоздодёром выламывается лючок и уродуется всё вокруг.Вот поэтому самое лучшее концевик, или перенос бензобака.

Так ведь у автора и есть концевик. Разве нет?

Я так понял, что из концевика автор сделал замок.

А еще бак переварачивают горловиной на лево, только заправляться нужно через багажник, за то точно не сольют

исполнение конечно не очень красивое на лючке. Нынче есть разные клеи, прочности хватило бы за глаза

Я концевик на сигналку выводил и все. А кому надо могут и бак снизу отверткой пробить и слить.

Скока людей, стока и мнений. А вообще молодца, доработал конструкцию автоваза. Я себе два года назад в гранте тоже замок поставил на лючек бензобака. Открывается с кнопки в салоне.

А не проще сетку в горловину поставить, чтоб шланг не пролазил ? Проще и колхозить ничего не надо …

сетка на ура пробивается монтировкой, был опыт у друга

Стальная шайба 10мм с дырочками ничем не пробивается .

а я тестю вместо резинового отбойничка для лючка поставил концевик сигналки и запаралелил с багажником, теперь перестали сливать бенз с его семёрки

Жизнь распорядилась так, что я являюсь счастливым обладателем автомобиля ВАЗ 2107. Несмотря на все свои недостатки, обусловленные разработкой более чем полувековой давности, «семерка», тем не менее, выполняет основную задачу автомобиля – перевозит людей и грузы.

Помимо прочих недостатков, с которыми можно как-то смириться или привыкнуть, есть у «классики» очень неприятный момент – с нее периодически сливают бензин.

Ну и правда, что же не сливать-то? Бензобак расположен под правым задним крылом машины, горловина бака очень короткая – туда запросто можно засунуть шланг и «подсосав», слить почти весь бензин в ведро или канистру. Лючок бензобака не имеет никакого механизма запирания, пробка в штатной комплектации тоже просто закручивается и все. Сигнализация при открывании бензобака обычно не работает. Идеальная машина для бензиновых воров.

Это у современных машин расположение бака и заливной горловины такое, что бензин невозможно слить физически. А у «классики» — пожалуйста. Вот и ездят по ночным дворам «товарищи» с канистрами, выискивают спящие «Жигули» — и сливают с них бензин.

Жертвой бензосливщиков несколько раз становился и я. Машину на ночь я оставляю под окном, не сказать, что во дворе – в пространстве между домами, вместе с несколькими соседями. Место там удобное – от детской площадки далеко, машин ночует немного и все знакомые, проблема грязи весной и после дождей решена радикально – вместе с соседом купили машину щебня и оборудовали место под 5 машин. Импровизированная стоянка прекрасно видна из окна. Но это днем. А темными ночами деятели шланга и канистры без особого труда и боязни тихо по-вампирски высасывают бензин из спящей «семерочки».

Первой мыслью было, конечно, стандартное решение – пробка с ключом, или с эксцентриком, или с кодовым замком. Благо, в продаже их сейчас огромное количество, разных производителей. Вердикт – даже пробовать не стоит. Все пробки ломаются/скручиваются опытными вампирами на «раз». А неопытные еще и могут испортить лакокрасочное покрытие вокруг бензобака, отковыривая непокорную пробку чем-то типа гвоздодера.

Идея как-то закрыть лючок бензобака сразу же была признана несостоятельной – все, что закрыто, хочется открыть, расковырять, закрытый лючок будет только раззадоривать преступников. Также были отвергнуты мысли вварить в бензобак сетку, чтобы нельзя было просунуть шланг; трубу с той же целью; установить капкан или самострел; залить в бак метанол или солярку, а в качестве бензобака использовать другой бак; уносить бензин с собой домой и т.д.

Нужно действовать просто, дешево и в рамках закона. Вампиры с канистрой пугливы. Достаточно совсем немного напугать их, чтобы они отказались от своего преступного замысла. Самое простое решение – напугать их имеющейся сигнализацией.

Приделать «концевик» к бензобаку было относительно несложно. Пришлось, правда, заменить в нем пружинку на другую, вытащенную из авторучки – штатная оказалась очень тугой, и лючок в закрытом положении не прожимал концевик.

Эффект оказался существенным. Несколько раз мне даже удавалось успеть увидеть из окна чувака с канистрой, панически улепетывающего от неожиданно «запиликавшей» машины. Но в один прекрасный день я снова обнаружил свою машину без бензина. Причина оказалось банальной – концевик окислился и не контачил.

Надо бы поставить вместо концевика какой-то закрытый контакт, идеально – микропереключатель. И тут я вспомнил, что в обычных автомобильных электрозамках уже есть эти самые выключатели.

Приделать электрозамок к лючку было делом техники. Сам электрозамок расположился между бензобаком и крылом машины, привернутый к планке, которая в свою очередь крепилась штатными винтами лючка. К лючку с обратной стороны был приклеен эпоксидкой довольно хитрой формы шарнир, в качестве тяги использовалась определенным образом выгнутая велосипедная спица. Теперь при открывании лючка бензобака шток электрозамка сдвигался и замыкал внутренний выключатель, сигнализация срабатывала.

Ну и конечно, если уже есть электрозамок, было бы совсем неспортивно его не использовать для автоматического закрывания лючка. А то ведь злоумышленник с крепкими нервами может открыть лючок, убежать в кусты, подождать, пока сигналка проорется, а потом спокойно подойти и слить бензин.

Чтобы такого не произошло, была собрана простейшая схемка с двумя релюшками и конденсатором. При появлении напряжения на сирене этим же напряжением заряжался конденсатор, при исчезновении напряжения первая релюшка отпускала якорь, переключая заряженный конденсатор на обмотку второго реле. Конденсатор разряжался на обмотку второго реле, в результате чего контакт реле замыкался на короткое время. Этого хватало, чтобы запитать моторчик электрозамка и закрыть лючок.

Теперь при оключении сирены (по времени или с брелка сигнализации) лючок бензобака, если он был открыт, автоматически закрывался. При следующем открывании лючка сигнализация срабатывала вновь.

Сливать бензин перестали. Как отрезало. Но мне не нравилось то, что друзья-вампиры с настойчивостью, достойной лучшего применения, лезли и лезли к бензобаку. Сигнализация срабатывала, очередной кадр с канистрой наперевес «изменившимся лицом бежал к пруду», но мне вся эта возня реально мешала спать. Бензосливщики ездили почти каждый день, как на работу. Причем я так и не понял, были ли это одни и те же люди с дырявой памятью (ну срабатывает тут сигнализация, не слить!) или разные «бригады» бензовампиров. Время от времени сливщиков не было неделю-две, и я уже думал, что наконец-то они поумнели – и все начиналось снова.

Следующим этапом в борьбе за собственный бензин стала установка прожектора (500 Вт).

Его я прикрутил на балкон и направил на стоянку. Для автоматического включения был взят набор из брелка-передатчика и приемника к нему, типа такого. Вещь отличная, работает на расстоянии около 100 метров. Поискав получше, можно найти уже готовое исполнительное устройство с релейным выходом, этим реле можно напрямую коммутировать прожектор. Я не искал, сам приделал выходной транзистор и реле. Последовательно с прожектором поставил устройство плавного включения лампы, продается в любом хозяйственном магазине. Для того чтобы лампа после включения через какое-то время выключалась, я использовал микроконтроллер ATtiny24 с простейшей программой. Брелок я соединил через советскую микросхемку – твердотельное реле РКП4А с микроволновым датчиком от старой сигнализации и разместил все это под обивкой потолка машины.

Теперь, когда кто-нибудь приближается к машине, включается прожектор. Ночью, в полной тишине и темноте это, видимо, производит должный эффект на людей с нехорошими намерениями. По крайней мере, сливщиков стало меньше. Трусливые (а их оказалось процентов 80) отсеялись. Как-то неуютно, видимо, сливать бензин, стоя в ярком пятне посреди кромешной темноты. Мало ли кто может из этой темноты выйти да и вообще – вампиры боятся света.

Сигнализация теперь срабатывает редко. Есть, конечно, особо смелые сливщики, которые несмотря на прожектор, лезут в лючок. Но эти надежно отпугиваются звуком.

Что еще можно сделать? В идеале хорошо бы всю эту нечисть повыловить и сдать в милицию. Правда, к милиции я отношусь более чем скептически, но все же – вдруг что-нибудь получится. Для того, чтобы это сделать – нужно поставить видеонаблюдение. Думаю все же когда-нибудь прикупить рекордер вроде этого этого, видеокамеру типа этой этой, вторую видеокамеру с радиоканалом (установить в машину, чтобы лицо хорошо было видно), винчестер и монитор – это и так есть. Тогда можно будет получать видеозаписи попыток слива бензина. Зафиксировать номера машин, на которых приезжают сливщики. Если повезет, сфотографировать лица. Написать заявление в милицию, переаттестованную в полицию, приложить все фото- и видеоматериалы. И ждать.
