Еще в начале года надумал я заменить лампочки габаритов, те которые спереди. Кто не знает, штатно там W5W вот такие:

Я хотел более яркие, в итоге на eBay выбрал вот такие светодиодные:

Через месяц они ко мне пришли, ура)) Вот они:

Красота! Установка заняла всего 5 минут:

И вот они уже радуют меня:

Светят реально ярче, причем в тон фарам. У меня штатные лампы ближний/дальний, поэтому и светодиодные лампочки в габариты я выбрал теплого свечения.

Хеппи-энд? Не тут то было. Не прошло и часа, как левая перестала гореть. Думаю, может контакт плохой, достану и посмотрю. И тут началась жопа)) Лампочка вставляется в патрон, который фиксируется в фаре как бы боковыми ребрами. При вынимании моя новенькая лампочка застряла, зацепившись за них. То есть туда она прошла, а назад уперлась в эти хрени, так как они направлены внутрь. В итоге я дернул посильнее и лампочка развалилась у меня в руках — часть похожая на кукурузу вышла, а линза в железке оторвалась и упала в фару. Я был нереально взбешен))

Плюнул, думаю сниму потом фару и вытряхну кусок этот. Какой я был наивный))) На следующий день я попытался снять фару и тут меня ждал крупнейший облом. Фара держится на трех креплениях, два из них — это винты, они сверху, открыть капот и открутить, одни минута. А вот третьим креплением оказалась гайка. Чтобы ее открутить, надо снять крыло. А перед этим бампер. Подлезть ключом или головкой нереал. Кто мог придумать этот бреееед?! Схема:

Я мучался час, плюнул и ушел ни с чем. Потом катался с этой хренью в фаре месяца полтора. Даже на сервисе во время ТО-2 (рассказывал ТУТ) развели руками, хотя попытались достать пинцетом)))

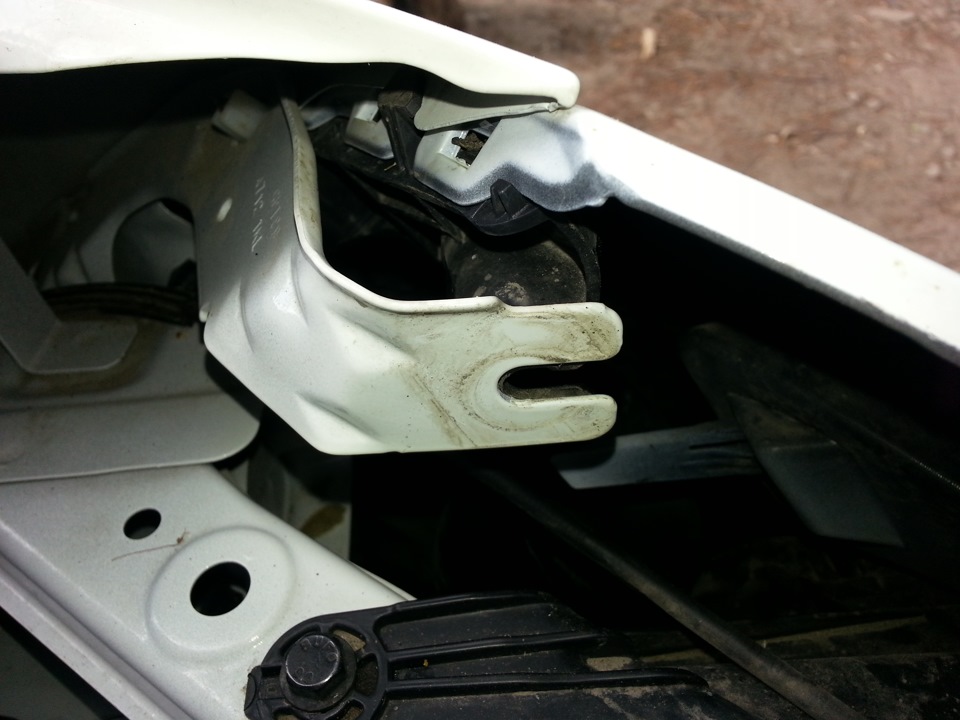

И вот пришло время второго раунда. В одном из строительных магазинов мне на глаза попался гибкий вал для отвертки длиной около 30 см. Вообщем еще 1,5 часа мучений вдвоем с другом и это нам удалось. Место установки фары и место крепежа:

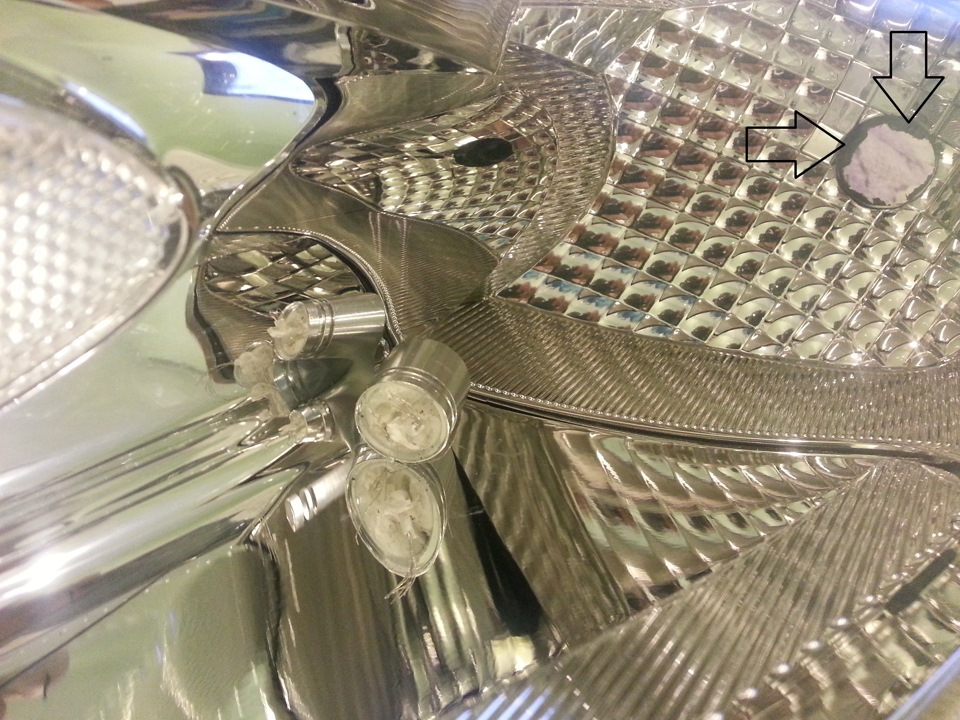

А вот из-за чего весь сыр-бор:

На фото отметил те штучки, которые не давали линзе покинуть фару)) Две из них мне пришлось таки спилить наполовину. На этом мои мучения закончились, не повторяйте моих ошибок!

Кстати, думаю над доработкой этих фар, может ангельские глазки или линзы в них установить? Именно в верхние. Кто что думает?))

Применяемые лампы

Место установки Тип Мощность (Вт)
Фары (дальний/ближний свет — двухнитевая лампа) Н4 60/55
Передние комбинированные фонари Передние поворотники PY21W (желтый) 21
Стояночные фонари (они же передние габариты) W5W 5
Противотуманные фары Н8 35
Боковые повторители сигнала поворота WY5W (желтый) 5
Задние комбинированные фонари Фонари стоп-сигнала/задние габаритные фонари (двухнитевая лампа) W21/5W 21/5
Задние поворотники W21W 21
Фонари заднего хода W16W 16
Фонари освещения номерного знака W5W 5
Верхний (дополнительный) фонарь стоп-сигнала Светодиоды
Задний противотуманный фонарь W21W 21
Плафон освещения салона W5W 5
Плафон освещения багажника C5W 5
Подсветка выключателя ручки зажигания (* с интеллектуальным ключом) Светодиоды

Замена лампы в фаре головного света (ближнего/дальнего)


1. Колпак 2. Галогенная лампочка 3. Корпус фары в сборе 4. Стопорная пружина 5. ЕРТ-уплотнение (толщина: 2,8 мм)

1. Отсоедините разъём от лампы.

2. Снимите пластиковый колпак.

3. Отожмите стопорную фиксирующую пружину.

4. Выньте лампочку из корпуса фары.

5. Замените, или установите старую лампу в обратном порядке.

После установки лампочки надежно зафиксируйте пластиковый колпак и патрон лампочки для обеспечения водонепроницаемости.

Замена лампы переднего указателя поворота


1. Лампочка стояночного фонаря 4. Лампочка переднего фонаря указа 2. Патрон лампочки стояночного фонаря теля поворота 3. Патрон лампочки переднего фонаря 5. Корпус переднего комбинирован указателя поворота ного фонаря

1. Поверните патрон лампы поворотника против часовой стрелки на 90°, тем самым разблокировав его

2. . достньте патрон вместе с лампочкой.

3. . нажав и повернув против часовой стрелки, извлеките лапму из патрона.

4. Замените лампу, или установите старую в обратном порядке.

Замена лампы переднего габаритного огня

1. Повернув патрон против часовой стрелки, достаньте его вместе с лампочкой из переднего комбинированного фонаря.

2. Вытащите лампу из патрона
(данная лампочка является бесцокольной).

3. Замените лампу, установив в обратном порядке.

Замена лампы в передней противотуманной фаре


1. Разъём 2. Лампа противотуманного света

1. Снимите передний подкрылок (см. тут)

2. Отожмите фиксатор и отсоедините разъём от лампы

4. Поверните лампу против часовой стрелки

5. . и достаньте её из корпуса.

6. Установите новую лампу в обратном порядке.

Замены лампы бокового указателя поворота (повторителя)


1. Лампочка бокового повторителя указателя поворота
2. Корпус бокового повторителя указателя поворота

1. Сдвиньте корпус бокового поворотника назад.

2. . и достаньте его из отверстия в крыле, насколько это позволит проводка.

3. Поверните и извлеките патрон из корпуса.

4. Вытащите лампу из цоколя
(лампа бесцокольная)

5. Замените и установите новую лампу в обратном порядке. Сначала зафиксируйте корпус бокового повторителя указателя поворота со стороны защелки, затем вдавите со стороны пластикового зажима.

Замена ламп в заднем комбинированном фонаре
(поворотника, стоп-сигнала, заднего габарита, света заднего хода)


1. Корпус заднего комбинированного фонаря в сборе 2. Лампочка фонаря заднего хода 3. Разъемы 4. Лампочка заднею фонаря указате ля поворота 5. Лампочка фонаря стоп-сигнала/за днего габаритного фонаря

1. Откройте крышку багажника.

2. Отверните два болта крепления

3. Потянув за фонарь (можно сперва поддеть его пластиковым инструментом), снимите его с удерживающих фиксаторов.

4. Повернув патрон указателя поворота, извлеките его вместе с лампой из корпуса.

5. Вытяните лампочку из патрона для замены
(лампа бесцокольная)

6. Таким же образом заменяется комбинированная бесцокольная лампа
стоп-сигнала/габарита (лампа с двумя нитями)

7. . а так же лампочка света заднего хода.

Замена лампы заднего противотуманного фонаря


1. Корпус заднего противотуманного фонаря 2. Лампочка заднего противотуманного фонаря 3. Патрон лампочки заднего противотуманного фонаря

ВАРИАНТ 1 — Без снятия бампера


1. Задний противотуманный фонарь

Патрон лампы задней противотуманки зафиксирован поворотом. Отстегивать разъем, чтобы вынуть его, не нужно — длина проводки достаточная. Требуются усилие, чтобы одной рукой оттягивать край бампера, а второй менять лампу.

1. Вставьте подходящий инструмент в зазор между задним противотуманным фонарем и карнизом заднего бампера (или отогните рукой, как на фото выше) и выньте фонарь.

2. Отсоедините разъём от заднего противотуманного фонаря.

3. Поверните патрон лампочки против часовой стрелки и разблокируйте его.

4. Выньте лампочку из патрона и замените.

ВАРИАНТ 2 — Со снятием бампера

1. Снимите задний бампер (см. тут).

2. Поверните патрон против часовой стрелки и достаньте его из корпуса фонаря вместе с лампочкой.

3. Выньте лампу из патрона
(бесцокольная конструцкия)

4. Замените ламу и установите детали в обратном порядке.

Замены ламп подсветки номерного знака


1. Корпус фонаря освещения номерного знака 2. Лампочка 3. Патрон лампочки

1. Подденьте тонким инструментом плафон подсветки номерного знака.

2. движением вбок и на себя, снимите его с фиксатора и извлеките из отверстия.

3. Поверните патрон против часовой стрелки и извлеките из плафона.

4. Извлеките бесцокольную лампу из патрона.

5. Замените лампу и установите в обратном порядке.

Замена лампы (светодиода) дополнительного стоп-сигнала

При выходе из строя светодиода дополнительного стоп-сигнала, фонарь (диод) заменяется в сборе.


1. Верхний фонарь стоп-сигнала 2. Уплотняющая набивка

1. Выньте глухую заглушку изнутри задней двери.

Внимание: Не повредите глухую загглушку так, чтобы ее можно было использовать повторно.

2. Открутите крепежные гайки верхнего фонаря стоп-сигнала и отсоедините разъем.

3. Вытолкните верхний фонарь стоп-сигнала кверху автомобиля и снимите фонарь.

Замена лампы в плафоне освещения салона


1. Корпус лампочек плафона местного освещения 2. Лампочки 3. Рассеиватель

1. Вставьте пластиковый инструмент между кузовом и рассеивателем и поддев его край .

2. . снимите рассеиватель с фиксаторов.

3. Извлеките и замените перегоревшую лампу.

Замены лампы подсветки багажника


1. Корпус лампочки 2. Лампочка 3. Рассеиватель

1. Откройте полностью крышку багажника.

2. Подденьте пластиковым инструментом за край рассеивателя .

3. . и извлеките плафон подсветки из отверстия в обшивке багажника, насколько это позволит проводка.

4. Отсоедините разъём.

5. Нажмите тонким инструментом (А) на фиксаторы

6. . и разъедините корпус и отражатель.

7. Достаньте лампу из пружинных контактов и замените на новую.

В данном отчете я покажу как заменить лампы передних габаритный огней на Nissan Juke. Сам процесс замены очень прост, не понадобится никакого дополнительного оборудования кроме новой лампы. Для работы потребуется лампа W5W мощностью 5 Вт.

Я решил установить светодиодный аналог требуемой лампы, вы можете поступить также или поставить оригинальную лампу, это уже дело вкуса.

Открываем капот. Находим заднюю часть держателя лампы габаритного фонаря — там все очевидно, нужно просто посмотреть на фару соотнести ее с задней частью, и все станет понятно.

Заглянуть и увидеть держатель без съема блок-фары вряд ли получится, но рукой там всё прощупывается достаточно легко.

Поворачиваем заднюю часть держателя лампы против часовой стрелки примерно на треть оборота. Может потребоваться приложить силу, но проблем возникнуть не должно.

Держатель теперь должен оказаться у вас в руке вместе с проводами.

Рис. 1 Лампы габоритного огня в извлеченном из блок-фары состоянии

Вынимаем лампу габаритного огня и меняем её на новую.

Рис. 2 Устанавливаем новую лампу

Если вы, как и я, устанавливаете светодиодные ламы (LED), если ставите светодиодные, они имеют полярность. Проверьте, что правильно их подключили до установки обратно.

Убедитесь, что всё встало плотно и прочно на свое место, пошатайте коннектор. Далее собираем всё в обратной последовательности.

Рис. 3 Оригинальная лампа

Рис. 4 Светодиодная лампа

Рис. 5 Светодиодная лампа вблизи

Рис. 6 Ночью 🙂
