Да заголовок выглядит несуразицей, когда искал информацию по переделке долго не мог найти, хочу помочь людям найти инфу…
Она конечно сохранилась на дроме но год уже слишком старый 2009, я решил обновить раз решил поставить себе фары 2-х секционные.

Цитата с дрома может кому пригодится :
21211C9LLDEM (DEPO) — фара передняя левая — 1 шт.
21211C9RLDEM (DEPO) — фара передняя правая — 1 шт.
90075-60006 (TOYOTA) — патрон лампы поворотника — 2 шт.
90075-60046 (TOYOTA) — патрон лампы габарита — 2 шт.
90075-99140 (TOYOTA) — патрон лампы ближнего света — 2 шт.
9445 (FLOSSER) — ответный разъём под цоколь HB3 дальнего света — 2 шт.
7444 (FLOSSER) — ответный разъём под цоколь H7 ближнего света — 2 шт.

Теперь мой отчет:

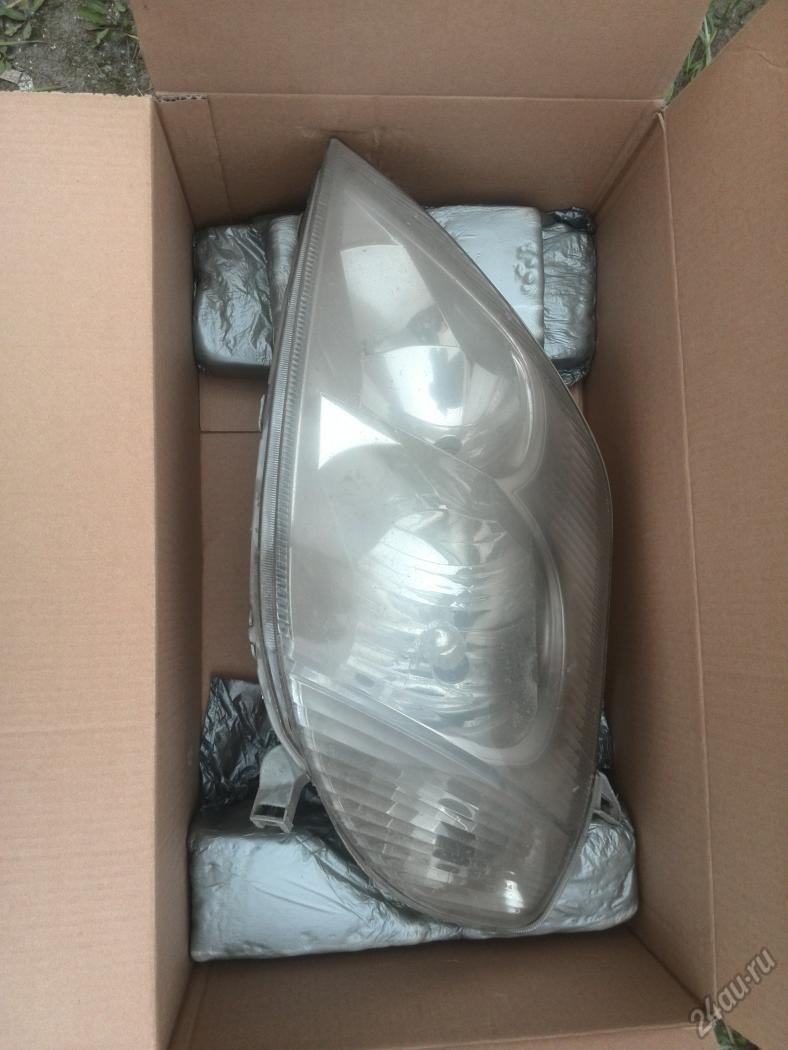

Я приобрел фары от тойота королла 120 по цене подарка и состояние соответствует.

разобрал фары и покрасил, хотел сделать в два цвета, но цвет подобрал не правильно. выкрасил в черный.

Стандартные фары Тойота Королла в 150 и 120 кузове не всегда устраивают по качеству своих владельцев. Выход из положения весьма прост: нужно заменить оптику, установив ту, которая будет соответствовать вашим требованиям.

Ставить ли ксенон?

Билинза является достаточно популярным решением: она ставится как стандартные фары без особых переделок, поэтому покупать новую оптику целиком не потребуется. Линзы можно выбрать SVS, рассчитанные на 2.5 дюйма, может подойти вариант 3 дюйма, перед покупкой рекомендуется померить, какие линзованные изделия подойдут по размеру. Чем большего размера линзы поместятся, тем лучше. Комплект должен включать специальную лампу (подойдет H1) и блок розжига, можно установить Optima, он отличается достойным качеством и доступной ценой. Оригинал фары при этом менять не придется, только ее внутреннее содержимое.

Установив перечисленное оборудование, вы сразу заметите улучшение световой динамики, появление четкой световой границы. В отличие от диодных колец, освещение эффективно не только в темноте, но и в сумерках и не привлекает внимание инспекторов ДПС.

Совет: если в автомобиле отсутствует автокорректор, придется при подъеме в гору опускать фары в среднее положение, иначе вы будете слепить встречных водителей.

Таким изменениям прекрасно поддаются фары Тойота Королла 150 и фара у Toyota Corolla E120 и е110 с 1999 по 2006 и 2007 годы выпуска.

Как самостоятельно снять переднюю фару?

Для того чтобы заменить лампочку или линзовый элемент, потребуется знать, как отсоединить, разобрать и собрать переднюю фару. Левая фара расположена немного иначе, чем фара правая, однако конструктивно они одинаковые и разбираются по одному и тому же алгоритму.

Как снять на Королле 2006 года световое изделие, существует довольно большое количество видео, перед работой рекомендуется ознакомиться и с ними. Процесс этот поэтапный, и последовательность лучше не нарушать, иначе можно нанести устройству повреждения, причем пострадать может как «начинка», так и стекло линзы. Держится фара правая и левая у Королла 120 на четырех болтах, расположенных с внутренней стороны. Разбирать половину автомобиля не придется, достаточно просто открыть капот, и вы сможете дотянуться до креплений верхней части. А вот снять нижние болты не так просто, потребуется демонтировать передний бампер.

Удобнее всего заниматься демонтажем бампера автомобиля 2006 и других годов выпуска, используя для этого эстакаду или яму. Снятую деталь не стоит класть на асфальт или грязное место, это может испортить лакокрасочное покрытие, поэтому лучше заранее приготовить для бампера какую-нибудь материю, в которую его можно будет положить.

Искать болты намного удобнее, если автомобиль не испачкан, однако заметить их можно не всегда, так как они сливаются с корпусом. Удобно будет воспользоваться схемой, на которой отмечено место нахождения болтов на автомобиле 2006 или иного года выпуска.

Начинать снимать переднюю фару нужно с верхних болтов. Для этого потребуется открыть капот и открутить декоративную радиаторную решетку. По краям могут сохраниться резиновые кожухи, например, они устанавливались на Е120 для защиты болтов от грязи и влаги. Если кожухов нет, ничего страшного; открутите болты по краям, затем последний, находящийся в центре решетки.

Внимание: решетку не следует дергать. Если вы забыли про третье крепление, то можете сломать ее, приложив силу при попытке снять решетку радиатора.

Нижняя часть решетки крепится на пазы, поэтому откручивать ее не нужно, но снимать требуется осторожно. Верхнее крепление, держащее бампер, также находится под решеткой. Болт в центре сделан из пластика, работать с ним требуется осторожно. Для того чтобы он вышел, нужно поддеть его вверх. 120 кузов в этом плане не отличается от 150-го. Сам болт снимать не надо, освободите соединение и оставьте его висеть, снять бампер такое действие не помешает.

Остальные крепления нужно искать под арками. Желательно перед работой машину помыть, так будет не только проще найти болты, но и открутить их. Найти болт можно, отогнув защиту из пластика, она находится под пластиковой накладкой. Вам потребуется иметь ключ на 10; использовать трещотку удобнее.

Обратите внимание на нижнюю часть бампера: ее закрепляют еще несколько болтов. Часто они забиты грязью, требуется залить их ВД-40 и подождать какое-то время, иначе открутить не получится.

Открутив все, загляните под нижнюю часть бампера. В этом месте он соединен с кузовом при помощи балки и держится на двух болтах из пластика. После этого бампер можно будет снять; сниматься он должен сначала с крыльев. Отделив его, выведите бампер из пазов, находящихся под фарой. После этого можно будет снять фару; разобрать ее легко интуитивно, фара правая и установленная с левой стороны имеют специальные крепления. Запоминайте последовательность действий: это пригодится для сборки.

Обозначения

Маркировка, которую нужно знать: дальний свет обозначается буквой R, ближний – С, CR – это свет, работающий в двух режимах, применяется лампа накаливания. HCR – двухрежимный свет, лампы галогеновые. Тот же режим с газоразрядной лампой, устанавливаемой в фары, будет обозначен как DCR.

Вывод

Оптика Тойота Королла 150 2006, 2007 и более ранних годов выпуска легко поддается доработке. Есть некоторые сложности при съеме, но замена фар, линзы, установка новой оптики не вызывает трудностей даже у любителей. Если сомневаетесь в своих силах, обратитесь в автомастерскую.

Осветительные приборы не только обеспечивают безопасность на дороге, но и поддерживают единый внешний вид автомобиля. Своевременный ремонт и замена ламп помогает избежать возникновения ДТП.

Тойота Королла отличается необычными лампами ближнего света. Рассмотрим, как правильно выбрать и заменить комплектующие на данный автомобиль.

Фары: оригиналы и аналоги

К головной оптике машины относят противотуманные, передние фары; ходовые огни. Задняя оптика – это фонарь освещения номерного знака, задние фонари и стоп-сигнал. Поворотники и габариты устанавливаются с обеих сторон.

Вопрос выбора комплектующих встает перед владельцем автомобиля тогда, когда оригинальные запчасти выходят из строя. Осветительные элементы нужно заменять достаточно часто. Для успешной замены приобретаем оригинальные лампочки, либо детали, идентичные оригинальным.

В отдельных случаях можно заменить стартовые лампы на светодиодные или ксеноновые. Такой вариант дольше служит и энергоэффективен. При этом в стоимости особых различий не обнаружено.

Не забывайте, что ксенон устанавливается только в том случае, если в фары встроен корректор. При его отсутствии установка становится практически невозможной.

Оригинальные комплектующие вы сможете приобрести у официальных ретейлеров бренда Тойота. Проверьте, чтобы артикул был указан как «12-469»

Конечно, цены у официальных ретейлеров будут чуть выше — зато качество и оригинальность фар гарантированы. Если у вас ограниченный бюджет, обратите внимание на аналоги. Они не уступают оригинальным деталям и могут без проблем их заменить.

Название фирмы Артикул Цена (руб)
DEPO 212-11B5R-LD/212-11B5L-LD 2100+2100
OEM 811301E640/811701E370 3600+3600
SAT ST21211C9R/ST21211C9L 2100+2100
Toyota (оригинал) 12-469
Fielder NZE121 2200-2200

Проанализировав таблицу, можно заметить, что цена различается в среднем на 500-1000 рублей.

Разница в стоимости с оригинальными комплектующими небольшая. Вместе с тем, более дорогие варианты отличаются добавление дополнительных элементов, которые можно рассматривать как тюнинг.

Наиболее популярным и достойным выбором можно назвать компанию OEM. Среди других вариантов это – проверенный и известный производитель, выпускающий только качественную оптику на Toyota Corolla 120.

Замена фар на Королле 120

Если работа оптики перестала вас удовлетворять, настало время ее заменить. Например, вы заметили, что фары стали более тусклыми или вовсе перестали работать. Рассмотрим этот нюанс подробнее.

  • Снимаем радиаторную решетку. Она держится на саморезе, защелках и двух болтах. Выкручиваем крепления и отсоединяем решетку.
  • Используя крестовую отвертку, избавляемся от болтов, соединяющих кузов и бампер. Не забываем также отсоединить защелки.
  • Сдернув бампер с креплений, пропускаем край и находим болт, который держит фару. Откручиваем сначала верхние, затем нижние болты и медленно тянем фару на себя. Не забываем отключить все разъемы.
  • Из старой фары можно извлечь крепежную клипсу и лампочку. Клипса потребуется нам для того, чтобы установить первый болт в новую деталь.
  • Помещаем на ухо новой фары клипсу и вкручиваем лампочку.
  • Новая деталь устанавливается в обратном порядке. Повторяем операцию со второй фарой.
  • Когда передние световые приборы установлены на свои места, можно прикрепить обратно все снятые детали и бампер. Готово!

Чтобы установить новые противотуманные фары, следуем инструкции:

  • Избавляемся от брызговика. Аккуратно снимаем его и откладываем в сторону.
  • Если брызговик снят верно, то нам открывается доступ к корпусу ПТФ. Нужно нажать на фиксатор.
  • Теперь отсоединяем провода питания и штекер, извлекаем лампочку.
  • Лампочку нужно провернуть против часовой стрелки, пока она не остается у вас в руках.
  • Берем в руки новую лампочку и вставляем ее, проворачивая в обратную сторону. Возвращаем на свои места штекер и проводку.
  • Проверяем, правильно ли функционирует лампа. Если все хорошо, устанавливаем брызговик на прежнее место.

Регулировка фар – немаловажная процедура. Не забудьте, что оптику необходимо подготовить к регулировке. Для этого мы создаем эксплуатационные условия, паркуем автомобиль на идеально ровной поверхности. Расстояние до стены – пять метров. На стене делаем насечки, чтобы настроить фары максимально точно и быстро.

Для регулировки используем специальные винты. После того, как мы настроили одну фару, вторую необходимо накрыть плотной светонепроницаемой тканью. Теперь переходим к настройке свечения – вертикального и горизонтального. Вторая фара настраивается таким же образом.

Не забывайте, что правильно отрегулированная оптика не слепит водителей встречных автомобилей при езде.

Фонари: оригиналы и аналоги

Задний свет также играет немаловажную роль. Своевременная замена деталей – ключ успеха и безопасности. Наиболее популярными аналогами фонарей на Тойоту Короллу считают:

Более дорогие варианты задних фонарей, как правило, служат в роли готового тюнинга. Например, в них встраиваются дополнительные диоды или сразу установлен ксенон.

Производитель Производитель Цена
DEPO 212-19D8L-LD-UE/ 212-19D8R-LD-UE 1740+1740
CASP SK-36064/ SK-35623 1760+1760
OEM SK-18857/ SK-18858 4953+4953

Более дорогие варианты задних фонарей, как правило, служат в роли готового тюнинга. Например, в них встраиваются дополнительные диоды или сразу установлен ксенон.

При выборе деталей нужно ориентироваться на свои предпочтения и бюджет: например, комплект OEM считается достаточно дорогим, поэтому можно взять практически аналогичные CASP или DEPO почти в три раза дешевле.

Тюнинг фонарей

Чтобы внести изменения во внешний вид машины, вам достаточно заняться тюнингом автомобильных фар. Это достаточно простая операция, позволяющая придать автомобилю уникальный внешний вид.

Как правило, наиболее распространена замена штатных ламп на ксеноновые. Тем самым можно не только увеличить силу света оптики, но и повысить безопасность: ксенон светит гораздо дальше. Светодиоды, в свою очередь, придают «футуристический» вид вашему транспортному средству и делают его более привлекательным.

Так называемые «ангельские глазки» — накладки, предназначенные для украшения фар. Визуально такое решение выглядит достаточно необычно. Особенно, если машина светлого оттенка.

EAGLE EYES – наиболее подходящий вариант для быстрого тюнинга переднего света. Внутри фары черные, присутствует линза, диоды и светящийся ободок. Артикул для данного варианта — TY1026-B9WCW-BH.

Модель тюнинг-фар DEPO – более бюджетная и доступная. Это евросвет для седана, внутри детали также черные. Артикул оригинальной фары — 212-11B5P-LD-2.

Снятие фонарей на Королле 120

Задние блок фары включают в себя две половины. Половины располагаются на крыле и крыше багажника.

Не забывайте, что фонари различаются по своим функциям. Например, правый задний фонарь отвечает за задний ход и сигнал стоп, левый – противотуманный, поворотный и также со стоп-сигналом. Рассмотрим, как правильно их снять.

Для багажника инструкция будет следующей:

  • Берем ключ на десять, отсоединяем АКБ от минусовой клеммы.
  • Находим крышку, которая скрывает переплетения проводки. Она располагается в багажном отсеке автомобиля.
  • Поддеваем крышку отверткой и извлекаем ее.
  • От патрона, куда вкручивается лампочка, отсоединяем проводку. Желательно обозначить все провода, чтобы при повторной установке их не перепутать.
  • Извлекаем лампочку, затем избавляемся от двух крепящих фару гаек. Снимаем фонарь.

Для крыла махинации упрощаются:

  • Отсоединяем минусовые клеммы от проводов АКБ и слегка приподнимаем обивку багажника.
  • Открутить гайки-фиксаторы и избавиться от пластмассовой защелки. Она держит провода и гофру.
  • Придавить пальцами удерживающую клипсу и избавиться от гнезда, которое соединяет проводку. Приложив усилия, вынуть фару.

Теперь вы можете без проблем установить новую деталь.
