Всем зашедшим доброго времени суток!

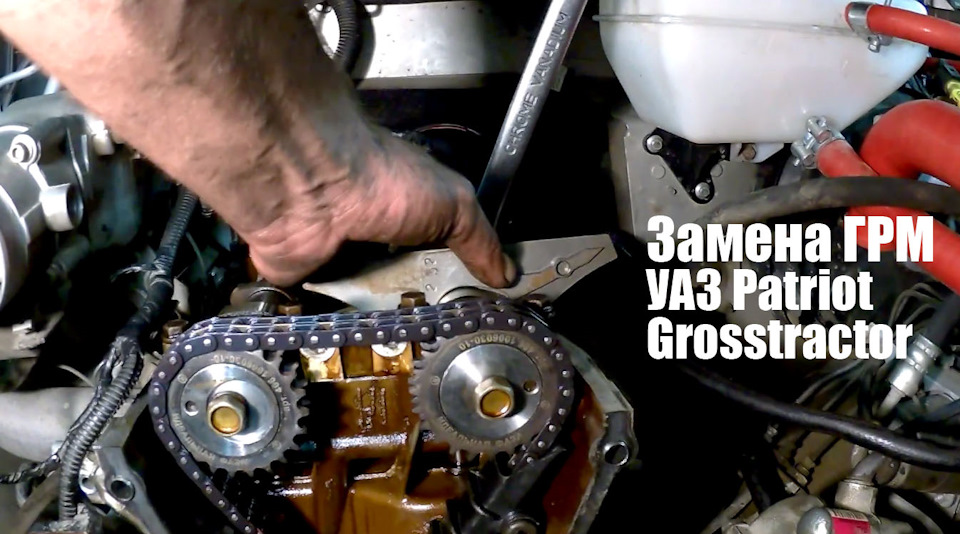

Наконец руки добрались сделать обещанное видео про замену привода ГРМ. Каких-то пара дней монтажа на древнем ноутбуке и вот оно, с пылу с жару.

Напомню, что эта история началась два месяца назад с обрыва цепи. Предположительно, по вине вышедшего из строя китайского натяжителя с логотипом льва.

На замену я купил комплект Прогресса. Вот подробный обзор на него.

Замена достаточно трудоемка. При наличии подъемника, специализированного инструмента, съемника, пневмогайковертов и т.п. процесс занял 7 часов с перекурами и обедом. Это при том, что не снимали радиатор (места и так хватает), а также поддон — он оказался без прокладки, чисто на герметике.

Так как доступ к двигателю неудобный, без ямы все это крайне унылое занятие. Порадовал дальний болт кронштейна кондиционера, который упирается в опору двигателя. Поскольку желания отворачивать опору не было, распилили его болгаркой, тонкими плоскогубцами выкрутили обломок. Обратно ставить не стали, решив, что трех оставшихся вполне хватит. Кстати, на видео не видно, но крепеж далее закручивался на разъемный фиксатор резьбы. Заменили ролики, поставили бронзовые шайбы и полукольца от Родоса. Мастер правда сказал, что это все херня и развод на бабки, но выработка на пластиковых полукольцах, тем не менее, была значительная. Посмотрим, как поведет себя бронза.

Теперь про впечатления. Фазы установили 19 на выпускном, 20 на впускном. С первой заводки двигатель немного потроил, поиграл оборотами. Через 300 км стал работать тише и ровнее. Сейчас я проехал уже 2000 км — все стало как должно быть, разве что расход на холостых по БК составляет 2,1 л/час, что мне не нравится (было 1,6 л/час). Очередную замену масла планирую совместить с точной регулировкой фаз. Кто какие фазы посоветует?

Также иногда при заводке после долгой стоянки или при отрицательной температуре воздуха в двигателе слышны легкие постукивания, которые быстро проходят. Проявляется это не всегда. До обрыва ГРМ подобное уже было — тогда это оказался гидронатяжитель, только он стучал сильнее. Может ли новый гидронатяжитель вести себя подобным образом? Безусловно. Думаю заменить оба на Herzog от греха подальше. Или есть что-то лучше?
Заранее спасибо за ответы!

Надеюсь, данный материал окажется полезен тем, кто планирует замену данного узла. Может быть, кто-то, оценив объем работ, поедет на сервис.

На пробеге в 33 т.км. родная зубчато-пластинчатая цепь стала нескромно намекать на необходимость замены дизельным рокотом при прогретом двигателе. Ездить на машине с перспективой обрыва цепи в любой момент совсем неинтересно. Нужно менять!
Куплен комплект с фазометром от Прогресс ЕВРО-4 них же в интернет магазине. Магазину респект кстати, общаются хорошо, отправляют быстро, мне отправили в тот же день после оплаты и дали трек номер для отслеживания посылки.
Через 8 дней почта России привезла посылку.
Получил, всё добротно упаковано в красивые коробочки. Шестерни завернуты в промасленную бумагу, на вид выглядят хорошо сделанными, не полированные конечно, но забоин и заусенцев на поверхностях я не увидел. Как известно зубчато-пластинчатые цепи ЕВРО-4 для двигателя ЗМЗ-409 длиной 104 звена верхняя и 82 звена нижняя. Каждая цепь в свой коробочке, на наклейке информация о цепи надпись made in Chezh Republic. Ок. Вскрываем коробки. Длинная цепь в запаянном пакетике, а пакетик с короткой цепью аккуратно отрезан, как будто цепь в кустарных условиях укорачивают и лепят на коробку нужную наклейку. Печально это всё товарищи… Внимательно просмотрел стыки звеньев короткой цепи, чтобы найти место незаводского соединения, но так и не нашёл. Цепи на вид очень добротно выглядят.
Погуглил на просторах Драйва и приступил к разборке двигателя.
Перед началом работ необходимо слить масло из двигателя и антифриз, не забывая открутить пробку для слива ОЖ на блоке цилиндров под выпускным коллектором. Если забыть о ней то при демонтаже помпы ОЖ потечет антифриз в поддон.
Ещё желательно снять клемму с аккумулятора, я этого не делал, поэтому при обратной сборке как истинный электрик устроил небольшой фейерверк)))
После снятия крышки клапанов можно померить фазы на впуске и выпуске. В моем случае цифры следующие: впуск — 14 градусов, выпуск 23 градуса.

До того как приступить к демонтажу передней крышки двигателя за которой и спрятан объект замены, снять нужно не просто много, а прямо дофигища:
Раз — по часовой стрелке (там левая резьба) отстучать и открутить вискомуфту с вентилятором.
Два — открутить диффузор вентилятора и вытащить вместе с вентилятором.
Вытаскивать диффузор вентилятора нужно аккуратно, стараясь не зацепить как я и не порвать нежные трубочки радиатора

Три — ключом на 15 вращая по часовой стрелке за болт крепления натяжного ролика ослабить натяжку и снять ремень привода навесных агрегатов.
Четыре — снять натяжной ролик с механизмом натяжения в сборе (нужен шестигранник), снять обводные ролики.
Пять — Снять опору обводного ролика.
Шесть — предварительно изматерившись, для удобства работы снять воздушный фильтр вместе с резиновым патрубком к дросселю.
Семь — снять насос ГУРа вместе с креплением не отцепляя от шлангов и отодвинуть в сторонку.
Восемь — Во избежание повреждений снять радиатор, а также верхний и нижний патрубки от двигателя к нему. Заодно для простора и расширительный бачок снять. После демонтажа радиатора, висящий вместе с ним на общих кронштейнах радиатор кондиционера повисает почти на одних подводящих трубках, поэтому фиксируем его пластиковыми стяжками к телевизору.
Девять — открутить шкив вискомуфты и шкив помпы ОЖ.
Десять — при помощи хорошего крепкого съемника шкивов, снять передний шкив-демпфер коленвала. Есть особенности этого процесса, я пытался застопорить коленвал включением пятой передачи, но безуспешно. При таком способе жесткой фиксации нет, а постепенно за полоборота нарастает усилие проворачивания КВ вплоть до остановки. Из-за этого получается, что при каждом движении центральный болт съёмника проворачивается в резьбе всего на 10-20 градусов — очень муторно. Я вышел из этой ситуации уперев головку на 14 одним краем в кронштейн датчика положения коленвала, а другим краем в основание первого после пустого промежутка зуба на шкиве. Очень боялся, что отломаю кронштейн или зуб на шкиве, настолько велико было усилие с которым слезал шкив, но всё обошлось к счастью.

И вот она передняя крышка перед нами во всей красе… ага как же! Это ж УАЗ!
Один болтик перекрывается здоровым чугунным кронштейном на котором висят компрессор кондиционера и генератор.

Кронштейн прикручен пятью болтами, три из них наверху в ГБЦ, их перекрывает генератор. Но это ерунда, всё интересное скрыто внизу! Один из двух нижних болтов перекрывается опорой двигателя! Гениальная конструкция! Поэтому продолжаем список разборки:
Одиннадцать — снимаем генератор, запоминая какие провода откуда отсоединили.
Двенадцать — отсоединяем от кронштейна компрессор кондиционера и аккуратненько его подвешиваем за впускной коллектор, чтобы не валялся.
Тринадцать — предварительно поддомкратив двигатель (я ставил домкрат между поддоном и мостом) снимаем правую по ходу движения опору двигателя которая перекрывает болты крепления кронштейна генератора.
Четырнадцать — снимаем кронштейн генератора и сразу пропиливаем самое дальнее ухо чтобы в дальнейшем можно было его снимать/ставить без демонтажа опоры двигателя.

Поддон картера для удобства тоже лучше снять подумал я, и начал откручивать болты. Спереди и по бокам открутились легко, а сзади болты перекрываются кронштейном (усилителем) крепления колокола сцепления к двигателю. А еще там же расположено крепление глушителя на участке от коллектора до каталитического нейтрализатора. Короче нужно его снимать… "РУКАЛИЦО. ЖПГ" А для этого нужно иметь либо сломанную в трех местах очень длинную руку либо набор удлиннителей с карданчиками общей длиной около метра поскольку к коллектору эта труба крепится четырьмя гайками закрученными снизу и одна из гаек расположена со стороны моторного щита. Тот ещё секс я вам скажу дорогие читатели!
Поддон с завода без всякой прокладки приклеен на черный герметик, и очень крепко приклеен! Еле оторвал его монтажкой!
И вот теперь-то можно приступать к демонтажу передней крышки блока цилиндров! ))) Она тоже очень крепко сидит на своем месте, осторожно покачивая монтажкой потихоньку отрываем её от прокладок и снимаем.
Взору становится доступен привод ГРМ.

Газораспределительный механизм на рассматриваемом нами УАЗ Патриот с учетом, что на нем стоит двигатель 409, имеет одно большое предназначение, и многие из опытных водителей знают об этом, для синхронизации распределительного и коленчатого валов. Плюс к этому посредством данного механизма устанавливаются циклы для закрытия и открытия клапанов.

Подробно о ГРМ на Патриоте

Как уже говорилось, цепной механизм – это главный связующий элемент распределительного и коленчатого валов. При активной эксплуатации вашего авто начинают изнашиваться элементы, что приводит к разного рода поломкам. Многие сталкивались с тем, что по истечении некоторого времени ГРМ-механизм начинает растягивается, вследствие чего ослабевает натяжка цепи, и это вполне может привести к ее проскальзыванию или даже разрыву. Производитель Патриотов официально заявляет, что замена цепи ГРМ должна осуществляться через каждые 80 тыс. км пробега. В данной статье расскажем так же, как поменять правильно и собственноручно цепь, используя кроме всего прочего и метки ГРМ.

Хочется отметить, что отечественный УАЗ Патриот, а если быть точнее, то его двигатель 409 имеет сразу 2-е цепи ГРМ, а не одну как принято на остальных легковых автомобилях, в том случае если он соответствует стандарту Евро-3, в стандарте Евро-4 стоит только одна цепь. Называют их нижняя и верхняя цепи ГРМ. Отсюда следует, что этот механизм в целом на УАЗе является довольно сложным механизмом, требующим грамотного подхода в проведении различных ремонтных работ, даже в замене цепных элементов.

Счастливые обладатели УАЗ Патриот время от времени начинают задаваться вопросом, когда необходима замена цепи ГРМ на авто, чтобы в неподходящий момент не случилась в дороге поломка? Ведь все знают, что бывают случаи обрыва цепи во время езды, что за собой повлечет непременно большое количество неприятных последствий. Наиболее объективным фактором, который указывает на то, что в скором времени следует заменить цепь, станет ее состояние, которое можно оценить визуально. Также следует обращать внимание на неприятный металлический звук, когда работает двигатель. Звук такой доносится обязательно из-под капотного пространства, и должен быть для водителя сигналом к проверке и вероятно, последующей заметки цепи ГРМ.

Если вы видите, что автомобиль дошел до отметки 80 тыс. км пробега, и подтянуть механизм нельзя, это не позволяют сделать натяжители цепи, то 100-процентов пришло время выделить время и денежные средства и, используя метки ГРМ провести замену. Как поменять и сделать все правильно, мы расскажем далее.

ЗМЗ-409 стандарта Евро-4 оснащается однорядной цепью ГРМ с завода. Такая модификация УАЗ Патриот более уязвима, и обрывается цепь намного раньше, чем у другой версии, и случается это зачастую, совершенно неожиданно для водителя. Эксперты рекомендуют при обрыве цепи на UAZ Patriot, когда требуется замена, ставить уже двухрядную, которая продлит рабочий ресурс и будет более эффективна в работе, и следующего неожиданного обрыва не произойдет, поскольку вы заранее услышите неприятные звуки, сигнализирующие об износе и о том, что пришло время замены.

Пошаговый процесс замены на УАЗ Патриот цепи ГРМ

Когда вы выяснили, что УАЗ Патриот нуждается в замене ГРМ-механизма по причине износа, то непременно надо узнать, как осуществляется замена цепи ГРМ на рассматриваемом нами авто, используя метки ГРМ. Рассмотрим алгоритм работы на авто, у которого двигатель 409 и соответствует стандарту Евро-3.

Какие требуется подготовить инструменты:

  1. Зубило.
  2. Молоток.
  3. 12, 13, 14-головки на вороток.
  4. 6-гранник на 6мм.

Помимо перечисленного инструмента следует запастись вспомогательными принадлежностями, в частности, это емкость, в которую потребуется слить охлаждающую жидкость из радиатора, подробнее об этом далее.

Как поменять на УАЗ Патриот цепь пошагово:

  • Первым делом, что требуется, так это слить из радиатора в заранее подготовленную емкость охлаждающую жидкость.
  • Демонтируем радиатор.
  • Демонтируем ремень привода насоса ГУР и соответственно, шкива вентилятора.
  • Снимаем ремень привода водяного насоса и генератора авто.
  • Снимаем подводящий шланг.
  • Удаляем крышку блока цилиндров.
  • Снимаем с силового агрегата водяной насос.
  • Снимаем часовой датчик вращения коленчатого вала.
  • Выкручиваем все болтовые соединения.
  • Снимаем крышку гидронатяжителя верхней цепи.
  • Снимаем гидронатяжитель.
  • Снимаем крышку гидронатяжителя нижней цепи.
  • Снимаем и в этом случае гидронатяжитель.
  • Отвинчиванием 7 болтов и извлекаем крышку. Делать это следует аккуратно, поскольку легка вероятность повреждения сальника коленчатого вала.
  • Вывинчиваем по одному болту с нижнего и верхнего цепного устройства, после чего извлекаем их вместе со звездочками.
  • Демонтируем шестерни распределительных валов. Для этой цели необходимо снять болты креплений.
  • Шестерни снимаются при помощи специализированного съемника.
  • Снимаем элементы. Воспользуйтесь ниже приведенным фото с буквенными обозначениями.
  • Вывинчиваем 2 болта соединений #2.
  • Отгибаем пластину #6.
  • Снимаем шестерню, далее цепной механизм, за который следует потянуть вверх.
  • Таким же образом снимается и нижний элемент.

Такая процедура как замена цепи ГРМ в рассматриваемом популярном UAZ Patriot – трудоемкая и требует соблюдения точной последовательности в выполняемых действиях, и, конечно же, концентрации внимания. После того, как вами были извлечены шестерни и цепи, их непременно следует промыть в бензине, и проверить визуально на наличие различных повреждений. Подлежат обязательной замене натяжители, шестерни или цепь, которые имеют четко видимые повреждения.

Собираем механизм ГРМ на Патриоте

Сборка снятого механизма всегда осуществляется в обратном порядке. Не стоит забывать, что установка шестерни коленвала на UAZ Patriot требует проведения такого процесса, как напрессовывание. Вал требуется установить так, чтобы метки ГРМ совпадали, то есть, метка на блоке цилиндров непременно должна совпасть с меткой на шестерне коленчатого вала. Эти самые метки обозначены цифрами 1 и 2 на ниже расположенном фото.

  • Затем устанавливаем успокоитель цепи и надеваем на шестерню цепь. Перед этим не забываем смазать моторным маслом цепь.
  • Элемент надеваем на ведомую шестерню, установив ее на так называемый промежуточный вал. Процесс закончен будет, когда метки 4 и 5 совпадут.
  • Завинчиваем болты шестерни промвала, не забываем их зафиксировать специальной стопорной пластиной.
  • Пока не совпадут метки на шестеренках нужно нажать на натяжитель.
  • Смазываем детали моторным маслом и устанавливаем все в обратном порядке.

Подведем итоги

В конце хочется отметить, что менять цепь ГРМ непосредственно на UAZ Patriot можно в собственном гараже, главное выделить свободное время, обзавестись всем необходимым, и строго соблюдать последовательность действий при замене. Конечно же, если вы обратитесь к специалистам, то работа будет выполнена в разы быстрее, и двигатель 409 будет работать словно часы.
