Справочная информация из Руководства по эксплуатации:
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

С того самого момента как я сел в салон, мне не давала покоя эта самая кнопка. Думаю, у многих или некоторых (конечно у кого это ВАЗ2110) она есть, и даже если и есть, то лишь у крайне немногих она работает, и еще меньшего числа людей она оказывает какое-то влияние на автомобиль. Выясняя к какой категории отношусь я, понял, что к первой. Это неправильно, решил я. Сделаю.
В качестве доп. информации использовал статью с сайта лада2111.рф (Установка рециркуляции воздуха ВАЗ 2110)

Многие люди до меня выясняли, в какой период система рециркуляции воздуха (далее СРВ) на ВАЗ2110 была внедрена, устанавливалась полностью (заслонка, пневмоклапан, электро-пневмоклапан, шланги, проводка, кнопка), частично (что-то из перечисленного, чаще только пневмоклапан и кнопка), или вообще не монтировалась. Моё (наше) положение усложнялось еще и тем, что у нас не обычный автомобиль. Но не будем сейчас об этом.

СРВ данного авто содержало в своём составе: печка старого образца, без фильтра, с заслонкой и пневмоклапаном, в салоне кнопка и провод от неё, подведенный к колодке соединения с подкапотным жгутом электропроводки.
Сразу скажу, что было это еще в начале осени, и что-то я мог уже подзабыть, и где-то наврать, но не сильно.

Для осуществления задуманного мне понадобилось:
— электро-пневмачиеский (электромагнитный) клапан 2105-1127010-02 _1шт,
— шланг (силиконовый, белый такой) для пневмосистем (используется почти в каждом отеч. авто) _2шт (чаще бывает длиной 50см),
— провод 2х0,5 _

4-5м,
— обратный клапан 2110-8119110 (или вообще любой, я использовал клапан применяемый в системах подачи воздуха в аквариум — он гораздо меньше по размеру) _1шт.

1.
Обеспечить доступ к печке. Снимаем с неё передний кожух. Очищаем всё, что видим и куда можем дотянуться. Устанавливаем на своё место фильтр старого образца, коего там никогда не было. Очищаем и выбиваем заслонку (рециркуляции), которая до того была прикреплена к штоку клапана (пневматическому) рециркуляции и находилась в открытом состоянии. Собираем обратно как было.

В этот момент удобно сделать маленькую доработку, сделав небольшое сливное отверстие в передней крышке печки.

2.
Ищем удобное место для крепления электроклапана. Штатно он крепиться на болт крепления шумоизоляции передка. Мне показалось это не совсем удобным — при ситуации смены фильтра/ течи патрубков или радиатора печки его нужно будет снимать. Лазить туда и так не удобно, а тут ещё и он нарисуется. Нет. Рядом с адсорбером — пожалуй. И к пневмоклапану близко, и от ресивера не далеко. Делаем небольшой кронштейн для монтада клапана, или берем 5-ти-дырочную планку от детсткого конструктора, рассверливаем крайние отверстия до D8,5мм, гнём крайние концы под 90град. относительно друг друга в продольной оси планки (т.е. как-нибудь чтоб прикрепить).

Кстати, кронштейн сделать лучше жестче, Ибо в моём случае бывает так, что клапан, закрепленный на "жидком" кронштейне, от тряски авто попадает в резонанс, отчего из-под капота возникает дребезжащий звук. Долго не мог понять, откуда он возникает…

3.
Подсоединяем шланги. Один шланг соединяет пневмоклапан рециркуляции (привода заслонки печки) с боковым (отведён относительно центрального на 45град) выходом электроклапана. Второй — центральный вход электроклапана, через обратный клапан, с ресивером двигателя (у всех моделей двигателя имеется дополнительный вывод: если неиспользуемый, то там стоит заглушка, чаще из такого же силиконового шланга, если уже используется, то подсоединить через тройник).

Обозначение "вход" и "выход" конечно же условны, и связаны лишь с данным описанием. На деле это просто трубки из одной полости. В разрезе данной темы: с чего я решил/узнал где вход и выход электроклапана? — отвечаю: Опытным путем. Ибо ни из одного из каталогов, понять это нереально. Можно конечно поглядеть на его установку на 2105-2107 или Волгах (где он там, не знаю). Это имеет значение, т.к. в свободном состоянии (не под напряжением) клапан соединяет выход к пневмоклапану с атмосферой (на деле лишь совсем небольшой поток через войлочное уплотнение-фильтр), при подаче напряжения — соединяет вход и выход клапана, соединение с атмосферой при этом запирая. Такое подключение исключает подсос воздуха через отключенный электроклапан при работе двигателя.

Обратный клапан вобщем-то можно ставить в разрез любого из шлангов, лишь таким образом, чтобы воздух проходил к ресиверу. Ставится, чтобы обеспечить открытое положение заслонки при остановленном двигателе, если на клапан было предварительно подано напряжение.

4.
Подключаем проводку. Не вдаваясь в подробности скажу, что согласно электрической схеме ВАЗ2110 управление электроклапаном осуществляется "минусом" от кнопки включения рециркуляции. "Плюс" подходит от постоянного "плюса" из Блока предохранителей и реле ("Черного ящика" — ЧЯ). Ради этого искать плюс в ЧЯ не стал, и просто лукаво взял штатный "минус" с кнопки, а "плюс" с её же подсветки. Выдернул кнопку, врезался в провода клеммами, протащил провода 2х0,5 за панелью, далее в сторону ЧЯ, там через резиновую заглушку (за шумкой за печалью сцепления) в подкапотное пространство, потом за АКБ в сторону левой фары, оттуда по направлению к правой над радиатором, и вот он тут — у адсорбера. Вешаю на "плюс" предохранитель (вроде на 2А — не помню). Подключаю.

5.
Испытания. Завёл. Включил обдув. Нажал кнопочку. Тут же звук выдува в салон стал тише и глуше. Работает? Взглягув в видимую часть печки — да, заслонка прильнула к "уличному" отверстию, забор воздуха идёт из салона. Отжимаем кнопка — что-то за бордачком глухо хлопнуло. Осматриваем снова — заслонка вернулась в открытое положение. Да, всё осправно работает!

7.Только одно "но". Дошло до меня слегка попозже. Месяца через два. Воздух из салона забирается. Это прекрасно. Но откуда? Оттуда, куда примыкает открытая заслонка печки. Ровно между задней стенкой печки и бардачком, прям в моторном щите. Т.е. за бардачком со стороны салона в шумке передка должно быть некое вентиляционное отвертие, которого у меня конечно же нет. В этом случае всасываемый из салона воздух просто-напросто забирается через некие щели и неплотности шумки и заслонки. "Простучал" шумку — есть намёк на тверстие. Руки дойдут, вырежу небольшое.

Послесловие.
Ходовые испытания прошли успешно. Система рециркуляции воздуха активно и достаточно часто мной используется. При зимнем прогреве салона, на запыленных/гразных/дымных участках дороги, при вонючей незамерзайке. А еще (недавно обнаружил) удачно помогает разгонять снег, что попал в воздухозаборник.

Друзья! Рад приветствовать всех в бж! Наконец руки дошли написать многабукав))

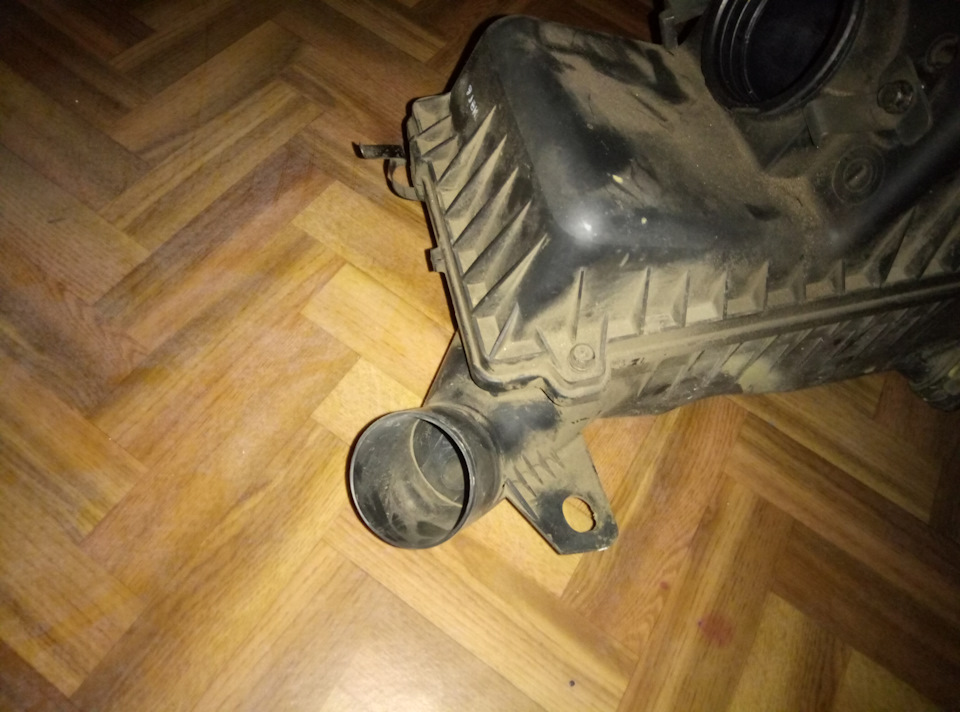

И так, речь идет сегодня о заборе воздуха мотором. С начала приобретения этой машины мне не очень нравились длинные и узкие пути забор воздуха, а когда менял воздушный фильтр — увидел входное отверстие в бокс с фильтром — правильнее это назвать дырочкой (без смазки не загонишь).

Как известно, для нормальной работы двс, помимо бензина, нужен еще и воздух. А все для того, чтобы образовывать топливно-воздушную смесь — твс — которая, воспламеняясь, и дает энергию для работы поршня. Твс засасывается в камеру сгорания, где затем при поднятии поршня поджигается свечей.и так далее. Дак вот, чтобы твс засосать в камеру, нужно совершить некоторую работу, то есть затратить некоторую энергию, а затем заполнить камеру именно тем количеством твс, которое засосалось, т есть равному объему камеры, с нулевым давлением. Именно по этому были придуманы турбы и компрессоры — чтобы нагнать в камеру сверх того, что затягивает поршень, увеличить количество твс в камере! Все это дает увеличение давления в момент сжатия, а ведь полезная работа поршня в двс осуществляется именно давлением — следовательно, у двс с дополнительным нагнетением (давайте условно уже назовем смесь просто — воздухъ) воздуха работа больше, чем без нагнетения, то есть обычного атмо. От сюда и коней больше в упряжке))
Атмосферный двигатель смесь затягивает из впускного коллектора, и при обычных холостых оборотах без нагрузки воздух поступает туда через маленкое отверстие для хх в дроссельном узле. Когда закрыт впускной клапан, давление во впускном коллекторе равно атмосферному, но на такте впуска из-за этого именно маленького тверстия в дроссельной заслонке возникает разряжение. Можно сказать, воздуха тратится больше, чем поступает. Впускной клапан закрывается, давление снова возрастает. Пульсации давления от разных цилиндров накладываются друг на друга и во впускном коллекторе возникает какое то среднее давление, которое ниже атмосферного. Для справки: абсолютное давление в вакууме равно нулю, а атмосферное давление равно 100 кРа. Во впускном коллекторе на холостом ходу (дроссельная заслонка прикрыта) давление ниже атмосферного, но выше абсолютного вакуума.
Для исправного двигателя считается допустимым абсолютное давление на уровне не выше 30 кРа, то есть разряжение -70 кРа (цифры примерные).

Но! Как только мы нажимаем на газ — заслонка открывается — воздуха в коллекторе становится больше, давление растет, и при максимальном дросселе (газ в пол) и максимальной нагрузке на двигатель давление в коллекторе равно атмосферному. В турбомоторах давление создается избыточное, выше атмосферного, т.называемый boost, что и повышает(давление) мощность.

Но в наших то атмосферниках нечем создать буст, что же тогда можно предпринять? Ничего! — сказал бы я, не будь таких огрех с забором этого самого воздуха в заводском конструктиве. О, это не значит, что я такой вумный, что-то придумал, а инженеры конструкторы на заводе такие дураки — нет! Просто ни кто ни чего не расчитывал, сделали забор воздуха спереди, ну и для гражданской версии бюджетной машины решили "и так сойдет" просто дали этой конструкции больше декоративный облик. В итоге получаем, что в режиме НЕ холостого хода воздуха поступает в коллектор меньше, чем могло бы поступать. А если еще и фильтр, и так маленьки, забит — тут вообще начинается удушье!

Решение то простое! Убрать все эти узкие дамские трубочки, и дать мотору "пить воздух из горла".
А фильтр? А фильтр от Ford Focus 2

Не все автовладельцы знакомы с режимом фильтрации салона, его полезными свойствами, особенностями применения. Рассмотрим, что такое рециркуляция воздуха в автомобиле и как её использовать. Фактически рециркуляция — это забор воздуха внутри салона, фильтрация через климатическую установку и последующее распределение по дефлекторам.

Основное отличие рециркуляции от обычного забора в том, что воздушный поток поступает из салона, а не извне. Режим рециркуляции позволяет быстро нагреть, охладить воздух, так как температура в салоне отличается от температуры за бортом автомобиля. Климатическая установка затрачивает меньше времени, мощности, потребления топлива двигателем.

На практике подобной функцией мало кто пользуется. Чаще всего рециркуляцию используют для предотвращения проникновения неприятного запаха внутрь салона. Например: впереди идущий автомобиль сильно дымит, коптит, запылённый участок дороги. Чтобы не ощущать эти запахи, активируют механическую кнопку рециркуляции воздуха и перекрывают доступ извне.

Положительные стороны

  1. Сравнительно быстрое изменение температуры потока. Один забор воздуха извне равен 2 – 3 циклам внутри салона.
  2. Нагрев происходит ещё быстрее по причине разности температурных показателей.
  3. Отбор мощности ниже на 35 %.
  4. Незаменимая функция для водителя, пассажиров страдающих аллергическими реакциями, повышенной чувствительностью к запахам, пыли, цветочной пыльце.

Отрицательные факторы

  • полное отсутствие поступления чистого воздуха извне. Несмотря на частичную фильтрацию при циклическом обмене, воздух загрязняется и набирает большее количество вредных веществ, повышается влажность;
  • длительное вдыхание способствует развитию аллергенных болезней;
  • продолжительная рециркуляция воздуха в салоне приводит к запотеванию окон. Проблема устраняется путём совмещения работы кондиционера и фильтрации.

Представители системы здравоохранения и изготовители автомобилей рекомендуют использовать режим рециркуляции 15 – 20 минут. После обязательно открывать окна, запускать свежий воздух и проветривать салон.

Расположение кнопки и активация режима

У каждого автомобиля механическая кнопка располагается по-разному. Сложилась практика её установки на передней торпеде в центральной части в области климатического блока. Для упрощения поиска изготовители применяют типичную маркировку – автомобиль с кольцевой стрелкой внутри салона. На изображение выше эта кнопка обозначена цифрой 3. Увидев ее, смело активируйте, пользуйтесь. Деактивация режима фильтрации происходит аналогичным образом, только для этого используется механическая кнопка с другим рисунком – стрелкой «из салона» или повторное нажатие.

Некоторые технические средства отечественного производства не оснащены автоматикой, и водители используют рычаги. Например: ВАЗы моделей, снятых с производства, имеют три рычага регулировки: подача холодного, горячего (тёплого) потока, закрытие заслонки механическим приводом.

Автомобили, оснащённые климат — контролем, автоматически регулируют температуру и заботятся о чистоте воздушного потока. Всеми процессами руководит датчик рециркуляции воздуха. Он устанавливается под центральной консолью машины. При активации контроллер анализирует температуру и содержание воздуха. По подобному принципу функционирует бытовая климатическая техника.

Характерные неисправности

При условии умеренного использования, бережного обращения ресурс эксплуатации неограниченный. Выходу из строя способствует превышение допустимой силы тока, короткое замыкание в цепи, негативные последствия аварии, удара.

На практике встречаются случаи слабого контакта колодки с клеммами, перегорание предохранителя, механическое повреждение.

Не забывайте о периодическом проветривании салона. Каждый второй технический осмотр заменяйте салонный фильтр, проводите дефектовку каналов подачи воздуха извне.
