Речь в данной записи пойдет об обратном клапане который стоит в блоке за генератором. Как большинство знает, он нужен что бы масло, на заглушенном двигателе, не стекало с фазорегуляторов в поддон. Про этот обратный клапан я уже упоминал в прошлой записи: Начало моей борьбы с болезнью Z18XER , установлен он был 20.09.2017 года и проехал 20к км, а запись делаю только сегодня (05.12.2018). Все это время я "прислушивался" к его работе, и не делал запись.

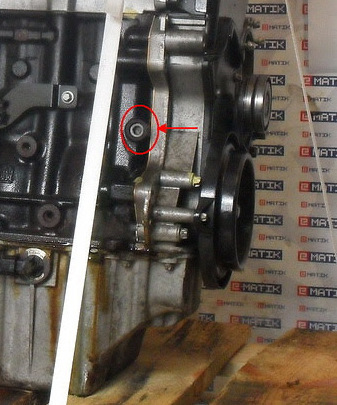

Повторюсь, он стоит за генератором, и чтобы к нему добраться нужно снять приводной ремень, откинуть в сторону генератор, выкрутить заглушку, и провозиться N-ное количество времени с извличением заводского клапана.

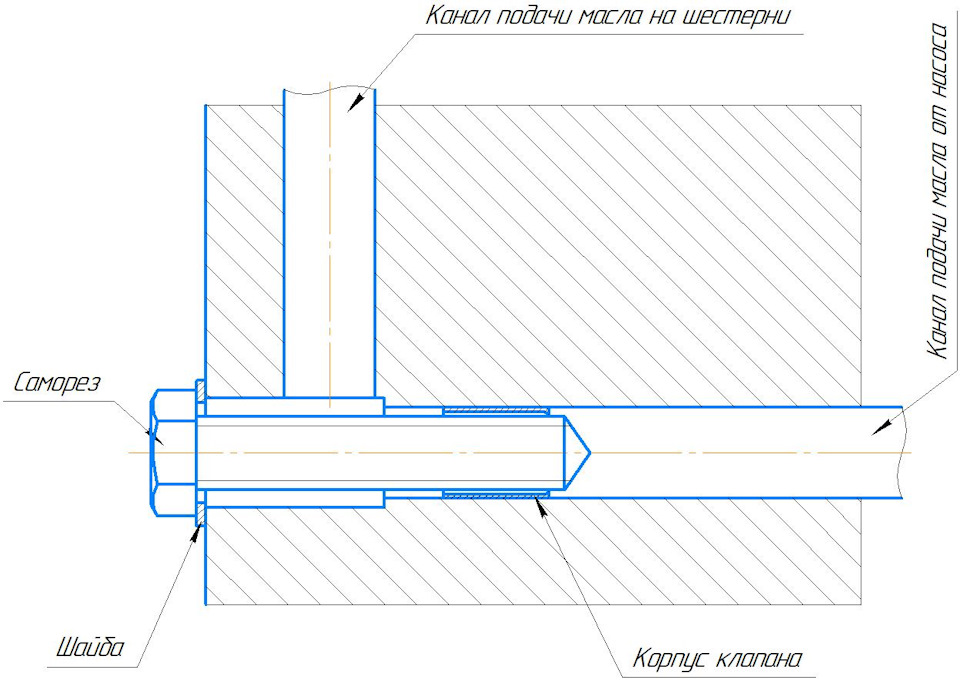

Я извлекал этого черта долго и мучительно, расковырял его внутренности без проблем, а вот корпус извлечь была еще та камасутра. Подбирал по диаметру строительный саморез с головкой под ключ, подлаживал под головку шайбу, чтобы было во что упереться шляпке самореза. Вкручивал саморез в корпус клапана и пытался впрессовывать его прокручивая саморез который через шайбу уперся в блок. Фотки не делал, так-как был увлечен столь приятной процедурой извлечения этого гада. Даже руки опускались, думал там он и умрет. Но спустя час с "небольшим", саморезу удалось хорошо зацепиться, и корпус извлекся. Попробую проиллюстрировать основную операцию этого процесса.
Самое тяжёлое пройдено.
Клапан спроэктировал исходя из информации полученной на форуме : Подскажите, как извлечь обратный клапан маслосистемы? , там пользователь под ником djus тоже смастерил себе клапан. Но я пошел своим путем.
Этот клапан легко установить в посадочное место, а также очень легко извлечь. А это самое главное.

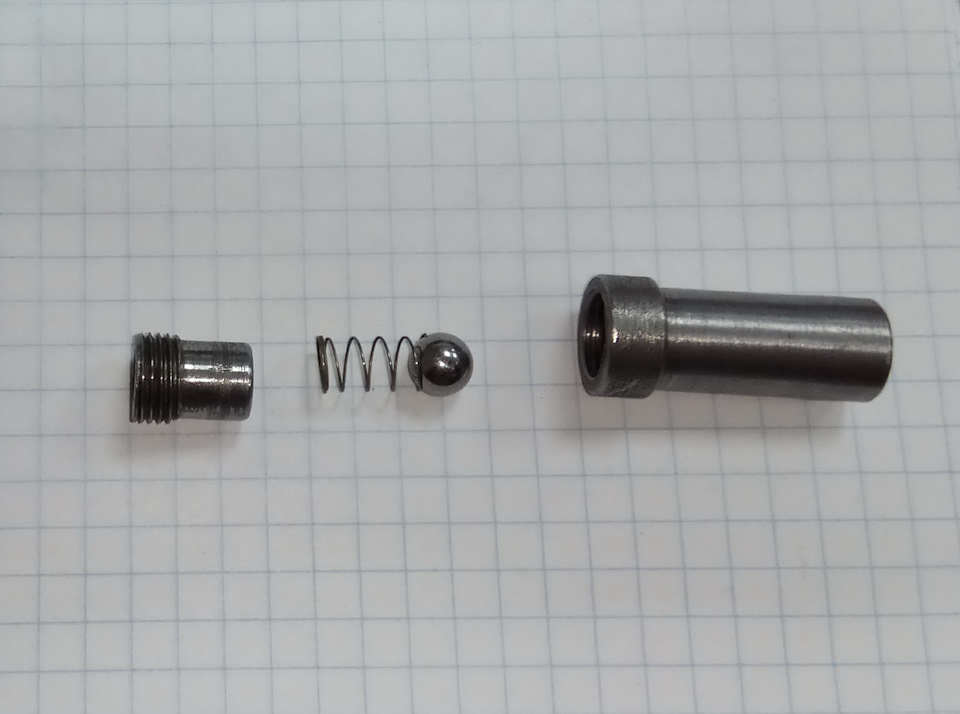

Шарик использовался такого же диаметра что и в родном (диаметр 7 мм), пружинку подобрал не сильно жесткую (диаметром 6 мм, длинной 15 мм, диаметр проволоки 0,5 мм). С помощью заглушки, которая вкручивается в корпус клапана, регулируется степень давления пружинки на шарик. Самое сложное было притереть шарик внутри клапана, так-как после токарки поверхность прилегания была неидеальной, и без притирки он не закрывался плотно. Для притирки приварил один из шариков к стальному прутку, намазывал притирочной пастой шарик и притирал. В регулировочном винте сделал пропил ножовкой по металу для возможности его вкручивать отверткой. Дальше отрегулировал пружинку так чтобы она слегка прижимала шарик внутри клапана и он там не болтался, но что бы клапан свободно продувался в направлении хода масла. После регулировку я этот винт накернил, дабы он не выкрутился в процессе работы, и не натворил делов.
Установка нового клапана на свое место: в клапан вкрутил болт М6 подлиннее, аккуратно запрессовал его молоточком до характерного звука упирания метал в метал. И закрутил заглушки масляного канала в блоке.

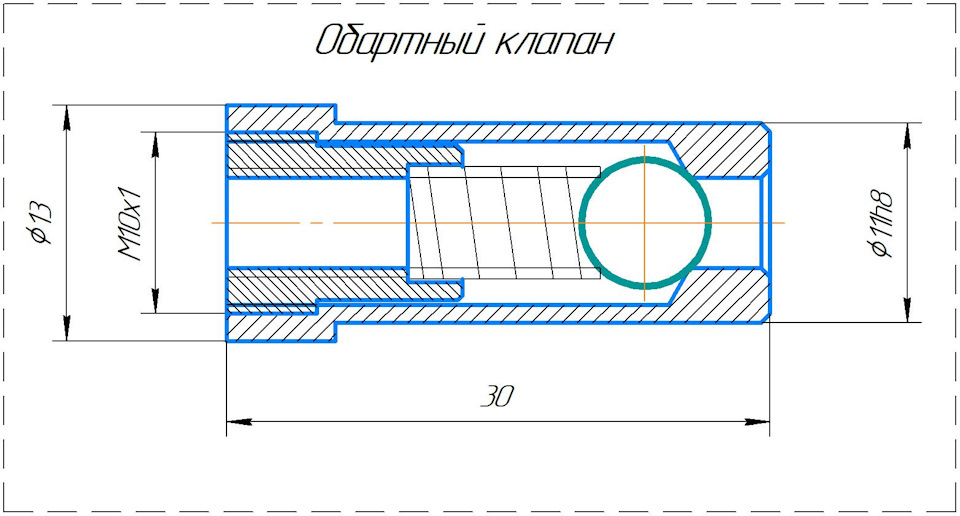

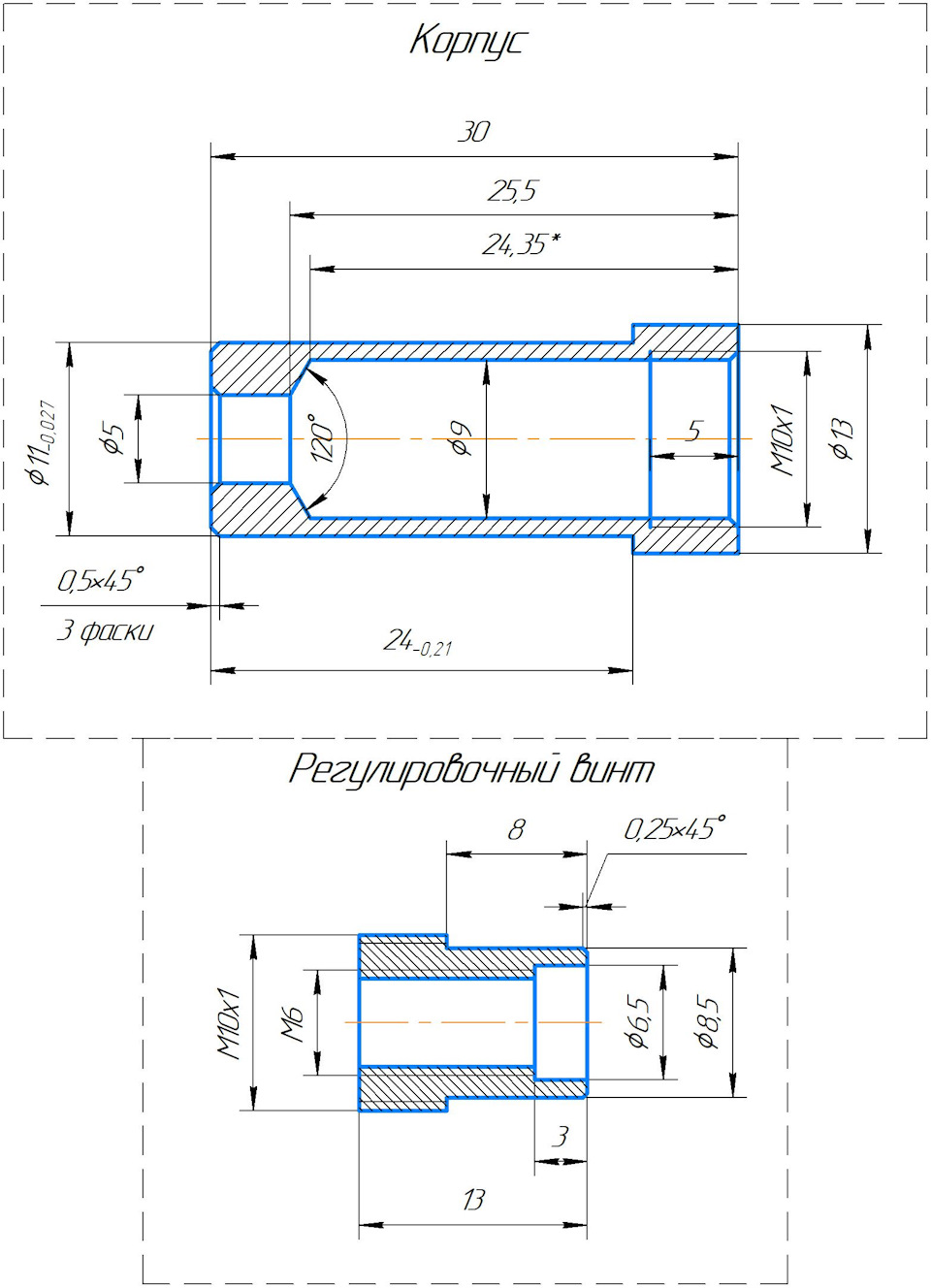

Кому будет полезно, детальные чертежи составляющих клапана:
Все проходы для масла просчитывал по сечениям, беря за основу заводской клапан, и ту информацию которую удалось найти в интернете. Главное не брать длинную пружинку, что бы при ее сжатии она не закрыла проход маслу.
Ну и самое главное, для чего это все делалось. На протяжении года с небольшим мой клапан меня ни разу не подвел. Даже после двухдневного простоя двигатель заводился без дизеления, больше не доводилось оставлять машину без движения. Но есть один минус этой конструкции, а точней материала из которого он сделан. На холостых оборотах, когда давление масла низкое, под капотом слышно как шарик стучит внутри клапана. В заводском клапане шарик находиться в пластмассовой обойме, и его работу на холостых не слышно. Может быть, если изготовить данный клапан из какого-то термоустойчивого маслостойкого пластика, тогда и притирать было бы проще, и не было бы слышно работу шарика.
Пытался понять почему дизелит машина, тут же задавался вопросом, почему все рекомендуют снять сеточки с фазорегуляторов?
Почему при долгом простое машины (от 2 часов и более) слышен металлический шум при запуске?
Советов много. Кто то меняет шестерни распредвалов, Хотя честно я так и не понял как определить что они износились. Грамотно и доходчиво ответить на этот вопрос никто не может. У меня висела ошибки по выпускной шестерни, после замены обратного клапана и сброса ошибки, ошибка больше не появилась.
Лично мое мнение не достаточное давление масла в двигателе. Отчасти я оказался прав. Спасибо большое borri1 Подсказал, посоветовал. Дизиления нет. Причиной оказался обратный клапан, установленный под масляным фильтром.
Легкий металлический шум при запуске все таки остался. попытаюсь решить эту проблему сменой масла на другое в данный момент (GM — бельгия) А дизиления нету )))
Клапан который якобы не продается на наш авто, на самом деле продается. ток на форды ))) отлично подходит.
1,8-литровый двигатель Z18XER появился в 2005 году. Он появился не один, а вместе 1,6-литровым собратом Z16XER. Оба мотора практически идентичны, поэтому все сказанное здесь справедливо для них обоих.
Итак, 1,8-литровый двигатель Z18XER устанавливался не только на автомобили Opel и Vauxhall, такие как Astra H и J, Vectra, Signum, Insignia, Mokka, Zafira, Zafira Tourer но и на разнообразные соплатформенные им модели. Например, на Chevrolet Orlando, Cruz, Epica, на модели Buick, а также этот мотор можно встретить на Fiat Croma и Alfa Romeo 159. Например, Шевролетовский F18D4, альфовско-фиатовский 939 A4.000 – это все он же.
У мотора Z18XER есть версия А18XER, которая отличается только программой управления, задушенной под нормы Евро-5.
Подробности о типичных проблемах этого мотора мы рассказываем в этом видео
В этом моторе нет каких-то интересных особенностей. Можно обратить на два момента. Во-первых, это первый мотор Opel, который обзавелся механизмом изменения фаз газораспределения. Во-вторых, и это касается только 1,8-литрового агрегата, у него любопытная система изменения длины впускного коллектора – с барабаном. В остальном, это обыкновенный 1,8-литровый атмосферник.
Впервые фазорегуляторы на моторах Opel появились именно на агрегатах Z16XER и Z18XER
В приводе ГРМ двигателя Z18XER используется зубчатый ремень, который нужно менять каждые 150 000 км. Хотя существует рекомендация сократить этот срок вдвое. Но в целом надежность привода ГРМ здесь вопросов не вызывает.
В период с 2005 по 2008 год на приемной трубе впускного коллектора двигателя Z18XER использовался датчик массового расхода воздуха. После 2008 года его заменил датчик температуры входящего воздуха. Но нагрузку мотора измеряет датчик давления, который расположен на впускном коллекторе под блоком управления мотором.
Клапанный механизм обходится без гидрокомпенсаторов, а регулировку зазоров нужно проводить раз в 100 000 км подбором «стаканчиков».
«Регулировать клапана» на моторе Опель 1.8 Z18XER нужно каждые 100 000 км.
Поршни мотора Опель 1.8 Z18XER получили укороченные юбки.
Во впускной коллектор мотора Z18XER встроен вращающийся барабан, в стенках которого предусмотрены «окна». Барабан, оснащенный электромоторчиком сервопривода, может проворачиваться вокруг своей оси. При этом изменяется положение окон и глухих стенок, которые открывают или перекрывают путь воздуха к длинным или коротким каналам впускного коллектора. На низких оборотах воздух идет по длинному пути, на высоких – по короткому. На моторах-предшественниках (X18XE, X20XEV и Z18XE) длина впускного коллектора регулировалась заслонками.
Двигатель Опель 1.8 Z18XER эксклюзивно получил впускной коллектор с «барабанным» механизмом управления впускными каналами.
Двигатель Z18XER несмотря на свой титул «одного из самых надежных» все же способен доставлять хлопоты. У него есть характерные больные места, которые в принципе не способны привести к тотальному выходу из строя.
Модуль зажигания на 1,8-литровом моторе Opel является расходником, который следует менять каждые 70 000 км. Он просто выходит из строя, что проявляется троением двигателя: пропусками зажигания. Его срок службы сокращает несвоевременная замена свечей зажигания, установка некачественных свечей и свечей с большим (более 1,1 мм) зазором, а также попадание влаги в свечные каналы из-за слишком усердной мойки двигателя или просто из-за «выпадения» конденсата из воздуха. Поэтому «сезон» поломок модулей зажигания мотора Z18XER обычно приходится на осенне-зимний период.
Поломка модуля зажигания обычно проявляется в пробое его изоляции. Народ придумал уже немало способов ремонта пробитой изоляции: от латания ее эпоксидным клеем до «надевания» толстых термоусадочных трубок.
Модуль зажигания двигателя Опель 1.8 Z18XER – расходник. Обычно он не ходит больше 70 000 км. В случае пробоя изоляции ее можно восстановить с помощью термоусадочных трубок.
Система изменения фаз на моторе Z18XER представлена двумя гидравлическими фазовращателями. Эта система, в частности управляющие клапаны, чувствительна к качеству масла. Если затягивать с заменой масла, клапана могут прийти в негодность, а вслед за ними и фазорегуляторы. Симптомы выхода из строя проявляются при работе двигателя характерным дизельным тарахтением или «стуком гидрокомпенсаторов», которых на этом моторе нет. Фазорегуляторы мотора Z18XER представляют собой две шестерни, внешняя из которых связана ремнем с коленвалом, а внутренняя посажена на распредвал. Друг с другом они соединяются лопастями, погруженными в «карманы», наполняемые маслом. Регулированием объема масла по обе стороны от лопастей и осуществляется отклонение распредвалов относительно коленвала. То есть, внутренняя шестерня может проворачиваться относительно внешней. Однако если в двигателе существуют проблемы с системой смазки или с клапанами, управляющими наполнением фазорегуляторов (засорены их сеточки, отсутствует подвижность), они просто начинают работать на сухую: лопасти будут ударять о стенки карманов. Эти удары и вызывают тот самый характерный дизельный шум. В принципе, небольшое дизеление, слышимое сразу после запуска холодного двигателя, допустимо, так как нужное давление масла нарастает не мгновенно, и фазорегуляторы могут буквально полсекунды постукивать. Но если этот шум продолжается долгое время, нужно искать поломку в системе смазки или в клапанах системы изменения фаз, так как в итоге можно нанести непоправимый урон и самим дорогостоящим фазорегуляторам. При значительных отклонениях в фактических данных изменения фаз от заданных система фиксирует ошибки P0011 и P0014.
Фазорегуляторы мотора Z18XER относительно недорогие и обычно проблем не создают.
Ни в коем случае нельзя экономить на масляном сервисе мотора Z18XER (да и других двигателей тоже): сетки-фильтры клапанов, управляющих фазорегуляторами, забиваются и начинаются проблемы.
Теплообменник, предназначенный для быстрого прогрева моторного масла и поддержания его нормальной рабочей температуры, может протекать. Вернее, протекает его прокладка. Теплообменник расположен под впускным коллектором. Симптомы нарушения герметичности прокладки разные, как повезет: эмульсия в расширительном бачке системы охлаждения, течь масла и антифриза наружу из-под корпуса теплообменника. В любом случае, проблему устранять надо, т.к. антифриз примешивается к моторному маслу. Первоначально неприятность случалась к пробегу в 70.000 км и более, и может случиться с новой прокладкой спустя такое же время после замены. Помимо замены прокладок приходится промывать систему охлаждения, менять термостат, т.к. он все равно не прослужит дольше (обычно не более 100 000 км), и менять моторное масло, если есть малейшие признаки попадания в него антифриза.
Пресловутый теплообменник мотора Z18XER: прокладка не отличается долговечностью и дает течь.
Вообще течь масла для мотора Z18XER не характерна, но на ранних экземплярах были гарантийные случаи утечек по по перемычке, на которую опираются распредвалы. По гарантии ее снимали и «клеили» на новый герметик.
Перемычка на передней стенке мотора давала течь из-за некачественной отливки.
Это хорошо известная проблема, которая в основном характерна для моторов Z18XER (и для Z16XER), которые были выпущены до 13 октября 2008 года. В клапанную крышку встроен канал системы вентиляции картерных газов и резиновая мембрана. Мембрана со временем рвется, что нарушает герметичность системы. Она перестает работать, удаляя газы из картера, и начинает подсасывать их снаружи. В результате нарастает давление газов в картере. Симптомы разрушения мембраны проявляются свистящим шумом (свист издает воздух, всасываемый извне через пробитую мембрану), который прекращается при извлечении масляного щупа и отвинчивании крышки маслоналивной горловины. Блок управления двигателем также фиксирует ошибки с кодами P0105 и P0170. Проблема серьезная, так как, во-первых, в пространство под клапанной крышкой засасывает «нефильтрованный» воздух из моторного отсека. Во-вторых, давление газов в картере выдавливает масло из двигателя, мешает нормальной работе поршневых колец, возникает серьезный жор масла, масло также забрасывается во впуск. В-третьих, нарушается нормальная работа двигателя: обороты плавают, возникают перебои в зажигании с высокой вероятностью поломки модуля зажигания. Из-за разрыва мембраны двигатель может глохнуть сразу после холодного запуска.
Для устранения это проблемы можно разобрать клапан и поменять мембрану на новую, но в этом случае понадобятся умелые руки и инструмент, так как клапан не очень хорошо поддается разборке. Можно просто целиком поменять клапанную крышку на новую или б/у.
Мембрану системы вентиляции картерных газов непросто «выковырять». Обычно люди просто меняют целиком клапанную крышку.
На моторах 1,6 и 1,8 выпущенных в период с 2005 по 2008 годы, обычно работающих в паре с АКПП при работе на холодную может раздаваться шум поликлинового ремня. Проблема решается заменой обычного шкива генератора на шкив с обгонной муфтой. Примерно до 2007 года не на всех вариантах этих моторов с завода устанавливался шкив генератора с обгонной муфтой.
Ранние экземпляры мотора Z16XER и Z18XER получили неудачные распредвалы, из-за чего двигатели просто перестают заводиться. Суть проблемы в следующем: диагностика показывает ошибки с кодами P0340 или P0365. А причина неисправности кроется в увеличении зазора между датчиком распредвала и серповидным выступом на нем. Зазора должен составлять от 0,1 мм до 1,9 мм. Если зазор больше этих параметров, то распределительный вал необходимо заменить. В результате ЭБУ не считывает положение распредвала. Для устранения неисправности приходится менять распредвал на новый усовершенствованный, который появился на моторах с ноября 2008.
Неприятная особенность ранних экземпляров двигателя Opel Z18XER: напресованные серповидные выступы соскальзывали со своих мест.
Нельзя сказать, что мотор Z18XER капризный, однако при стечении определенных обстоятельств он может отказаться запускаться. Несколько причин, почему двигатель Z18XER не заводится (при этом стартер крутит и подача топлива осуществляется), мы уже упомянули: выход из строя модуля зажигания, проблемы с датчиком положения распредвала, неисправность системы вентиляции картерных газов. Также можно указать и такие причины: выход из строя ЭБУ двигателя Z18XER по причине его выгорания из-за проблем с модулем зажигания. Неисправность клемм или контактов проводки датчиков положения распредвалов (их нужно осмотреть и очистить), неисправность датчика охлаждающей жидкости (он дает неверные показания, из-за которых для холодного запуска готовится «горячая» смесь, на которой двигатель не заводится),
