Здравствуйте, дорогие друзья! Сегодня я вам предлагаю рассмотреть вместе со мной и обсудить в комментариях Прицеп УАЗ. Этот автоприцеп ориентирован на эксплуатацию на автомобилях УАЗ 2151, который раньше имел индекс 469. Этот одноосный уазовский прицеп является хорошим представителем своего поколения. У него одна ось, потому обязательно учтите это перед покупкой.

Если вам нужен двухосный вариант, можно взять чертеж и собрать самодельный автоприцеп. Не забывайте, из-за двух осей увеличивается масса, требуются усиленные рессоры и появляются многие другие нюансы. Да что я вам рассказываю? Просто почитайте и сравните двухосные и одноосные прицепы.

Да, сегодня для автомобиля выпускается огромный ассортимент всевозможных прицепных транспортных средств. Но в этом разнообразии нужно уметь ориентироваться.

Выбор и покупка

Кто-то решил купить себе машины с консервации или просто взять через объявления на Авито или другие ресурсы отыскать бу прицепное ТС. Вопрос покупки с консервации довольно интересный. Вот в чем его суть.

Есть военный объект, на котором длительное время хранились (консервировали) транспортные средства. Это не военная техника, поскольку армия ее не продает гражданским, а ТС, которые могут эксплуатировать мы с вами. Продажа с консервации доступная и во многом выгодная. Потому люди часто специально караулят и узнают, где там в городе Астрахань начнется продажа, либо Кемеровская область объявит о наличии транспортных средств на консервации.

Вы сами легко можете найти такие объявления. Там все реализуется с документами, предлагают адекватные цены и ряд других преимуществ. Хотя на этот счет мы может как-то поговорим с вами отдельно. Мне кажется, тема консервационных машин, прочих ТС и их продажа будет для вас интересной и полезной.

В ассортименте компании УАЗ есть достаточно большое количество машин. Назовем самые основные:

Сам прицеп одноосной конструкции от УАЗ имеет индекс 8109. Его не обязательно покупать для всех представленных выше автомобилей.

Для некоторых умельцев не составит проблем использовать прицепы Крепыш. Причем здесь переделка ступицы потребуется не обязательно. Эксплуатировать Крепыша можно с уазовскими колесами и ступицами, либо со своими стандартными. Только во втором случае потребуется переставить ступицы и увеличить клиренс, то есть дорожный просвет. Вот и готово.

Конструктивные особенности УАЗ 8109

Начнем все же описание рассматриваемого нами уазовского прицепа. Вы можете посмотреть о нем видео, взглянуть на различные фото, чтобы получше понять, с чем мы имеем дело и о чем вообще я веду разговор.

А для тех, кто не заинтересован в покупке готового автоприцепа, есть ряд полезных рекомендаций о том, как сделать легковой прицеп своими руками. Если что, просто переходите по ссылкам и читайте. Затем не забудьте прочитать о вопросах регистрации прицепов.

Что же мы имеем в случае с 8109? Предлагаю сначала вот такое описание:

  • Прицеп выполнен из рамы на основе прочного металла. Металлическая платформа к этой раме приваривается;
  • У 8109 имеется задний откидывающийся борт, который значительно упрощает процедуры погрузки и выгрузки;
  • При расположении на погрузочной платформе груза его располагают так, чтобы от сцепной петли на буксировочный крюк вертикальное усилие не превышало значения в 490 Н или 50 кгс;

Это что касается конструктивных особенностей.

Дальше переходим на технические параметры. Там расскажу про основные цифры, которые относятся к автомобильному прицепу УАЗ 8109.

Технические характеристики

При снаряжении ТС грузом в 500 кг полная масса составляет 750 килограмм;

Допустимая предельная масса груза для перевозки на 8109 составит 450 кг;

Снаряженный автоприцеп вместе с тентом тут составляет 300 кг.

Теперь о распределении нагрузок на дорогу через колеса прицепа 8109:

  • при полной массе показатель составляет 750 кгс или 7357 Н;
  • при снаряженном ТС — 270 кгс или 2649 Н.

Не менее значимым для некоторых покупателей будет значение усилий от сцепной петли на буксирный крюк:

  • для прицепа с полной массой усилие составит 490 Н или 50 кгс;
  • для снаряженного ТС показатель будет 295 Н или 30 кгс.

Если вы решили присоединить к своему автомобилю такой автоприцеп, тогда разгоняться вместе с ним допускается не больше, чем до 75 километров в час. Хотя кто на практике соблюдает эти рекомендации?! Помните, это вопрос сугубо вашей безопасности и ответственности перед другими участниками дорожного движения.

Если вам интересно, еще предлагаю рассказать про подсветку этого одноосного уазовского прицепа.

Подвеска

У автомобильного прицепа УАЗ с индексом 8109 используются две продольные полуэллиптические рессоры, которые работают совместно с парой телескопических гидравлических амортизаторов.

Рессора включает в себя 9 листов. Их концы монтируются с помощью пальцев и резиновых втулок. Одна рессора имеет длину 1000 миллиметров при толщине листа в 45 миллиметров.

Амортизаторы тут двухстороннего типа действия, телескопические и гидравлические. Их унифицировали с амортизаторами машины 3151 от УАЗ. Вам не потребуется совершать комплекс каких-то специфических настроек и регулировок.

Колеса используют штампованные, выполненные из стали. Обод глубокий и неразъемный. Их размеры составляют 6Jх15. А шины идут шестислойные камерного типа размером 215/90 и с R15. Производитель постарался унифицировать ступицы прицепа с автомобильными ступицами УАЗ 3151. Хотя некоторым нравится иметь дело с колесами большего радиуса. Выбор лично каждого.

Регулируя затяжку подшипников ступицы, обязательно тщательно контролируйте ее. Не лишним будет взять чемодан с инструментами и обзавестись динамометрическим ключом. Если затяните слабо, при эксплуатации прицепа будут происходить постоянные удары, что приведет к разрушению подшипников за короткое время. Если же затянуть туго, тогда подшипники начнут чрезмерно нагреваться, смазка вся вытечет и подшипник придет в негодность.

Электрическая часть

Не секрет, что для соединения автоприцепа с машиной вам потребуется два основных составляющих в плане электрики:

Теперь конкретно об электрооборудовании 8109 прицепа от УАЗ.

Здесь используется однопроводная система проводки, где отрицательный вывод соединяется с массой. В бортовой сети идет напряжение в 12 Вольт. Для подключения электрооборудования к автомобильной электросети (на примере автомобиля УАЗ 3151) используется штепсельная вилка ПС 300А 150.

Предусмотрена вся необходимая оптика и осветительные приборы, включая зону, где номера государственной регистрации. В этом компоненте электрическая часть выглядит довольно просто, предлагая все необходимое согласно действующим правилам и рекомендациям. Хотя вы всегда можете использовать другие фонари для прицепа.

Выберите вы уазовский или новый зиловский прицеп, а может отдадите предпочтение таких лидерам рынка как Крепыш, Кремень или Спутник, решать вам. Если вы пока не готовы определиться с окончательным выбором, советую попробовать на себе преимущества аренды автоприцепов. В этом есть своя прелесть и объективные достоинства.

На этом все. Думаю, вы узнали достаточно про прицепы УАЗ, сделали свои выводы и умозаключения.

Я же советую вам подписаться и предлагаю обсудить эту тему в комментариях. Задавайте свои вопросы, делитесь собственным мнением и приглашайте к нам своих друзей!

Спасибо всем за внимание и активное участие в жизни сайта!

(7 оценок, среднее: 4,29 из 5)

Прицеп УАЗ 8109 армия.
Давно собирался приобрести армейский прицеп УАЗ 8109. Наконец нашел и привез. Прицеп 1985 года выпуска. Сохранность приемлемая даже кое-где видна смазка. При покупке оказалось, что камеры сгнили и шины еле живые. Одна камера у меня была. Вторую нашел на ближайшем шино монтаже. С трудом ребята сделали разбортовку и вставили бу камеру. Пятачковая резина вся потресканная выдержала и прицеп приехал в гараж. Поставил на учет в ГИБДД. Пока покрасил предварительно. Поставил колеса такие же, как на моем УАЗе. Диски Dotz Dakar 7×16 5×139.7 ET0 Dia 110. А шины прицепу надел в размерности, как и у машины были штатные К 153-и 225/75 R16 и такую же на запаску.

Далее буду делать из него армейский прицеп-кунг обязательно тентованный, в военной стилистике, такой же, как тентованный УАЗ 315196 с применение запчастей от УАЗ, как и положено в армейской технике.

Для меня главное — не вне дорожные современные атрибуты, а задача сделать прицеп в стиле самого тягача — военного УАЗа. Без импортных решений и по возможности материалов. Как это было для армии и эксплуатировать его, как в армии СССР со всеми армейскими трудностями, потом и нежными выражениями. Без современного комфорта. Есть из алюминиевых мисок, пить из кружек, есть алюминиевыми ложками. И научить в походах пока возможно "мелких" ценностям настоящей жизни без смартфонов и компов. Только каша, тушенка, сгущенка, конечно сало, черный хлеб, грибы, ягоды, рации и компас. Создать дух единства, взаимопомощи и единого стремления к познанию красоты мира и гармонии с природой. Русский дух — тут Русью пахнет.

Техническое Задание
на модернизацию прицепа УАЗ 8109.

0. Спасибо огромное asteroid15 за историю создания прицепа. Очень много полезного. Ваш опыт изучать и изучать… А фильм и совсем замечательный и показательный. Рад очень, что есть такие творческие ребята — два экипажа 4м+2ж.
1. Сделать прицеп в стиле самого тягача — военного УАЗа. Без импортных решений и по возможности материалов.
2. Применить ЗАПЧАСТИ от штатного УАЗа.
3. Сварить каркас бортов, установить два штатных каркаса от УАЗ, сварить стойки и опоры.
4. Установить 4 газовых лифта для подъема каркаса.
5. Под днищем сделать два кофра из стальной тонкостенной шовной элипсо видной трубы. Такие решения под днищем у прицепа УАЗ 8109 уже были.
6. Сшить дополнительно из тентовой ткани тенты и чехлы.
7. Внутри прицеп оборудовать из армейских материалов и амуниции. Ориентир по времени — с 1972 года — года создания модели УАЗ 469 и соответственно позднее прицепа и по 90-е года.
8. Повесить с двух сторон канистры с бензином 20л,
9. Устроить корзину из 3-х 12л. армейских термосов на дышле,
10. Применить брезент, плащ палатки, ящики армейские, печку буржуйку (при необходимости), носилки санитарные, палатку армейскую брезентовую на 8-10 человек, ремни и т.д.
10. Сделать возможность трансформации объема для устройства 2-х спальных мест. Аналог палатки сверху, но без самой палатки. Только с участием имеющегося тента (два тента от УАЗ сшитые между собой.)
11. Электрика. Разводка.
12. Сцепное устройство. Пока не решил какое.

Паспортные данные.
Основным тягачом является УАЗ.
Тип. Одноосный, цельнометаллический выполнен в виде сварной конструкции.
Максимально допустимая скорость 75 км/ч.
Полная масса 850 кг.
Колеса штампованные 152/-380 (6х15)
Шины Камерные шестислойные размер 8,40-15.
Прицеп 1985 года выпуска,
Куплен в 2014 году

Доброго времени суток, уважаемые драйвовчане!

Открываем новый цикл статей в бортовом журнале нашего УАЗа — "Раритетнейший армейский прицеп УАЗ-8109". Каждая новая тема будет называться также, только в конце будет указываться часть 1,2,3 и т.д.

Но, начнём по порядку.

После покупки УАЗа в августе 2013 года появились планы и направления возможных дальних экспедиций. В течении года УАЗ подвергся координальным доработкам для преодоления бездорожья и дальних расстояний. С технической стороны сделано почти всё.

Встал следующий вопрос, как везти на УАЗе достаточное количество груза: палатки, спальники, канистры и другой экспедиционный шмурдяк. Прорабатывали вопрос установки экспедиционного багажника, но с тентом особо не разгуляешься.

Начали изучать возможность приобретения или постройки внедорожного прицепа. Вараинтов много, но цены заоблочные.

Совершенно случайно наткнулись в сети на информацию, о том, что в прошлом веке УАЗ выпускал родные армейские прицепы УАЗ-8109 (прородителем которого был прицеп ГАЗ-704).

Была поставлена задача, найти такой прицеп, в отличном состоянии, с нормальными документами. Задача оказалась не простой, много гнилых, ржавых и откровенно утильных экземпляров, очень мало прицепов с документами, да и находятся все очень не близко от Москвы.

Каждая проблема имеет решение. Единственная трудность заключается в том, чтобы его найти.

Буквально через пару дней "объявления" прицепа в розыск, натыкаемся на объявление (Авито) о продаже прицепа в состоянии нового. Рязанская область, г. Касимов… прикидываем расстояние, связываемся с продавцом, получаем фото прицепа и уже на следующий день в 5 утра прыгаем в Газель и мчимся за 300 км от Москвы.

Уже в 10 утра мы в славном городе Касимов, Рязанской области. Осматриваем прицеп:
1990 года выпуска, в состоянии нового, не эксплуатировался, весь в смазке, даже фары и амортизаторы в коробочке ещё. Номерной знак получен в 1999 году и лежал в пакетике с заводской бумажкой. Решено, покупаем.

В четвером вкатываем прицеп в кузов Газели, крепим его, едем в ГИБДД, оформляем договор купли продажи и выезжаем в Москву.

По пути заезжаем на очень живописное озеро Белое. Несколько фото, обед и в путь.

Москва встречает нас традиционными пробками, которые отнимают еще порядка 2х часов времени. В итоге весь маршбросок занял примерно 13 часов времени и около 750 км пробега — Газелька выдержала его достойно (пробег Газели больше 200 тыс.км.)

И вот мы его уже выгружаем на даче:

Немного о прицепе:
Одноосный автомобильный прицеп УАЗ-8109 имеет бортовую платформу и предназначен для перевозки грузов в составе автопоезда по всем дорогам и местности. Основные тягачи прицепа — это автомобили УАЗ-469 и УАЗ-469Б.

Рама прицепа сварная, состоит из двух лонжеронов, соединённых между собой поперечинами. Лонжероны в передней части рамы сходятся, образуя дышло прицепа, которое заканчивается сцепной петлёй. На дышле прицепа закреплена страховочная цепь.

В задней части рамы установлены два крюка для аварийного вытаскивания прицепа. В передней части к дышлу и в задней части к раме шарнирно крепятся опорные стойки, которые при движении прицепа переводятся в походное положение.

Подвеска рессорная, состоит из двух продольных полуэллиптических рессор (по 9 листов в каждой) и двух телескопических апортизаторов.

Ось прицепа — балка трубчатого сечения с приваренными цапфами. Колёса дисковые, обозначение обода 152-381 (6-15). Шины пневматические 215-380 (8,40-15) моделей Я-245 и Я-192. Давление воздуха в шинах 2 кгс/см2.

Колёса, ступицы и подвеска унифицированы с колёсами, подвеской и ступицами автомобиля УАЗ-469.

Рабочая и стояночная тормозные системы на прицепе УАЗ-8109 отсутствуют. В комплект прицепа придаются два упора (башмака) для подкладывания под колёса прицепа на стоянке.

Платформа металлическая съёмная, задний борт откидной. Прицеп оборудован съёмным тентом. В передней части платформы установлен ящик для укладки тента.

Электрооборудование — однопроводная система постоянного тока напряжением 12В с питанием от бортовой сети автомобиля.

Технические характеристики прицепа УАЗ-8109:
Полезная нагрузка: 500 кг.
Масса снаряжённого прицепа: 350 кг.
Полная масса прицепа: 850 кг.
Допустимая скорость: 75 км./ч.
Число колёс: 2
Клиренс под нагрузкой: 290 мм.

Ну и коротко про планы по совершенствованию прицепа:
1. Покраска в цвет "тягача" (золотой лист, металлик)
2. Изготовление дуг для тента
3. Два варианта чёрных тентов, без дуг и с дугами, или жесткий верх (пока прикидываем варианты)
4. Установка внедорожных шин и дисков, взаимозаменяемых с УАЗом
5. Лифт подвески
6. Установка амортизаторов
7. Изготовление и установка брызговиков
8. Сцепное устройство
9. Силовой бампер

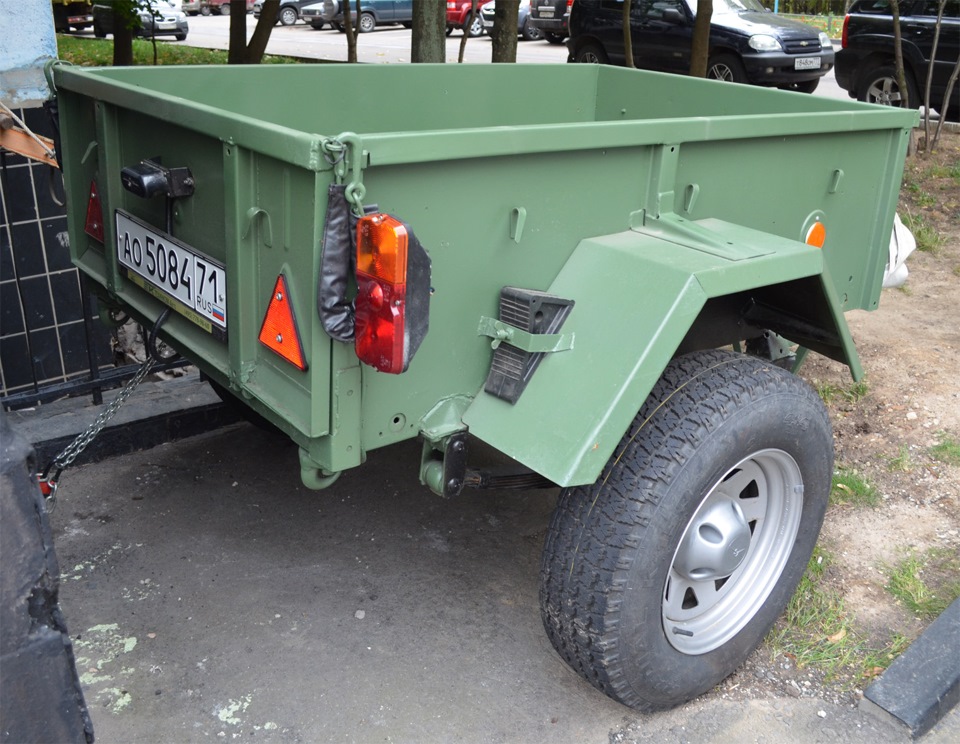

В итоге, будем стремиться сделать примерно вот такого рода прицеп:
