Сегодня запись будет про замену штатной магнитолы RCD300 в VW Passat B6. Так как делать короткие записи не умею, то читайте еще одну простыню с картинками 😜

Перед покупкой стоял выбор между несколькими магнитолами: RCN210 vs RCD330g vs RCD330g Plus vs RCD510.
Рассматривал эти магнитолы я еще и потому, что их можно притащить с Китая по интересным ценам.

В приоритете были следующие функции магнитолы, которые она имеет «из коробки»:
— Возможность подключения телефона по bluetooth для приёма звонков
— Быстродействие системы, которое проверено временем и пользователями
— Эстетика внешнего вида устройства
— Эргономичность системы
— Возможность подключения внешних источников музыки – USB / AUX / iPod, iPhone
— Наличие видеовхода для подключения камеры (задел на будущее)

После долгих раздумий и метаний было принято решение – уложиться в бюджет 10000 руб и заиметь максимум функций.

Под эти критерии подходило 2 магнитолы – RCD330G и RCD330G Plus. Так как цена у них (на момент покупки) различалась в 2000 руб, то я естественно выбрал RCD330G Plus в пользу большего экрана. Стабильная работа обеспечивается работой магнитолы на Windows CE 6.0, что не может не радовать. Устанавливается все без проблем, bolt-on.

Заказывал по спецпредложению от NoNick . Надо отметить, что на данный момент у других продавцов цена может быть еще ниже! Поэтому если заинтересовались магнитолой — внимательно поищите на Али.

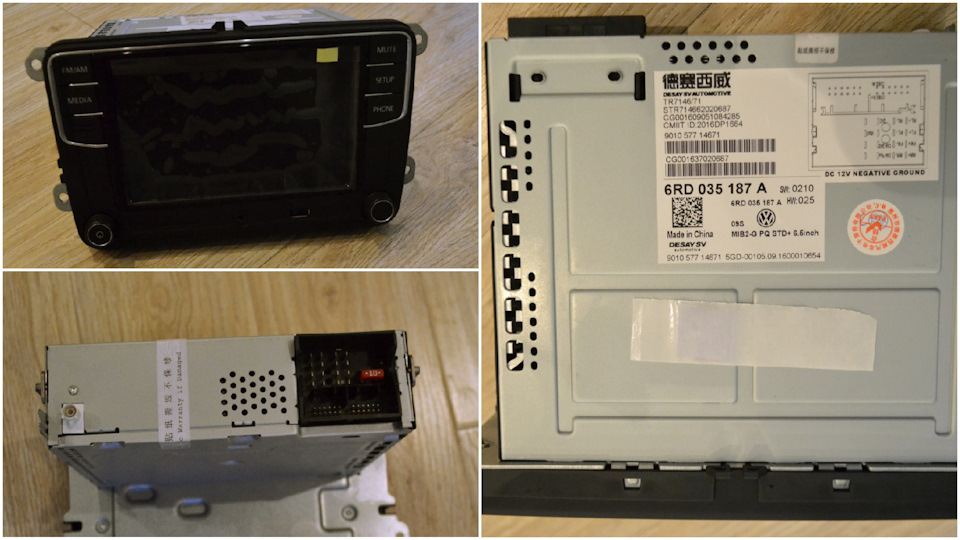

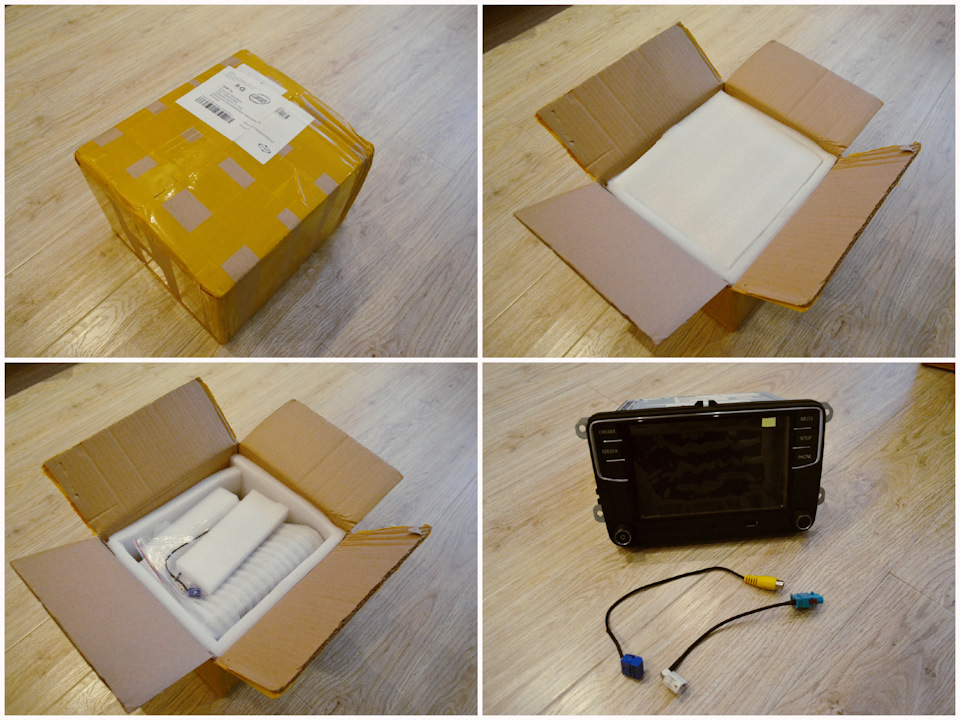

Магнитолу привезли за 12 дней, отдали прямо-таки в руки. В посылке упаковано все очень даже хорошо, все плотненько сидит и везде обложено пенополистеролом, на экране плёночка.

Спустя неделю тестов, представляю вашему вниманию отчет.

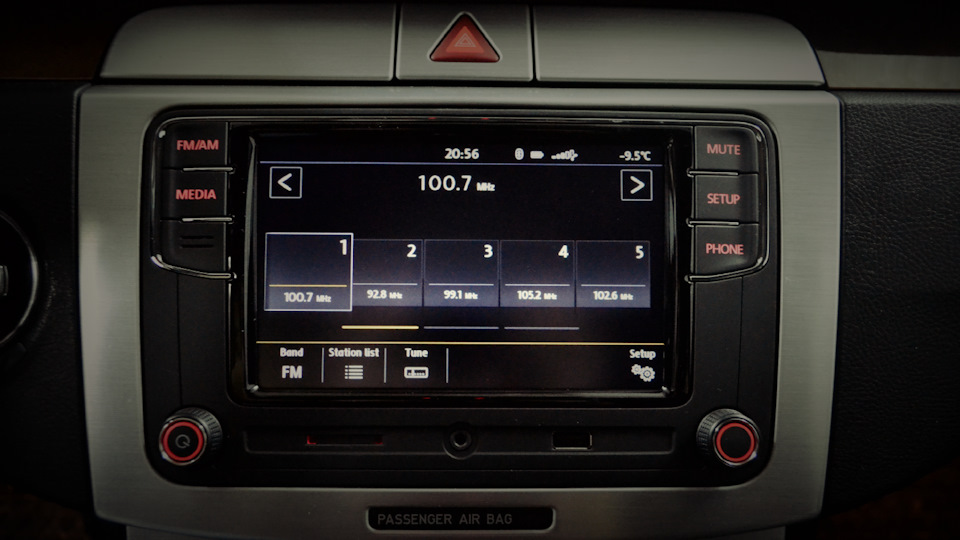

FM/AM – Радио. устойчивый сигнал, даже в тоннелях и на подземных парковках ТЦ. 15 станций для быстрого доступа, остальные в разделе Station List. Поиск волны 3мя способами: автопоиск, кнопками на экране, правым диммером.

По антенне – т.к. в магнитоле 1 вход, а в штекере антенны 2, то нужно выбрать 1, либо использовать переходник. НО! При использовании переходника будет появляться ошибка в 56 блоке при диагностике – замыкание на массу. Чтобы этого не было и было все красиво – выбираем один из разъемов, у которого лучше приём сигнала.
Результат – отличный прием радио, намного лучше, чем через 2 штекера у стоявшей до этого RCD300.

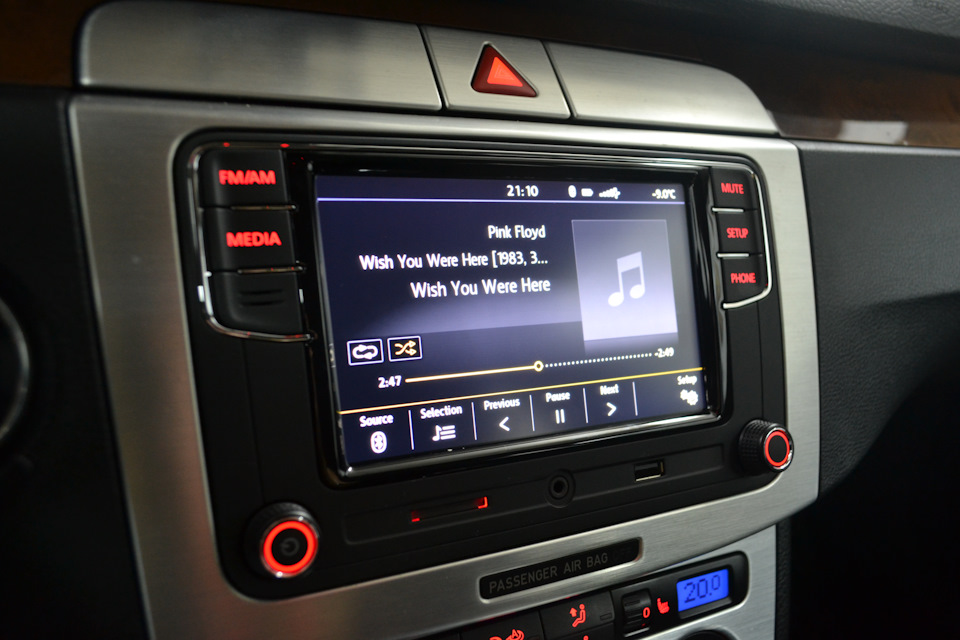

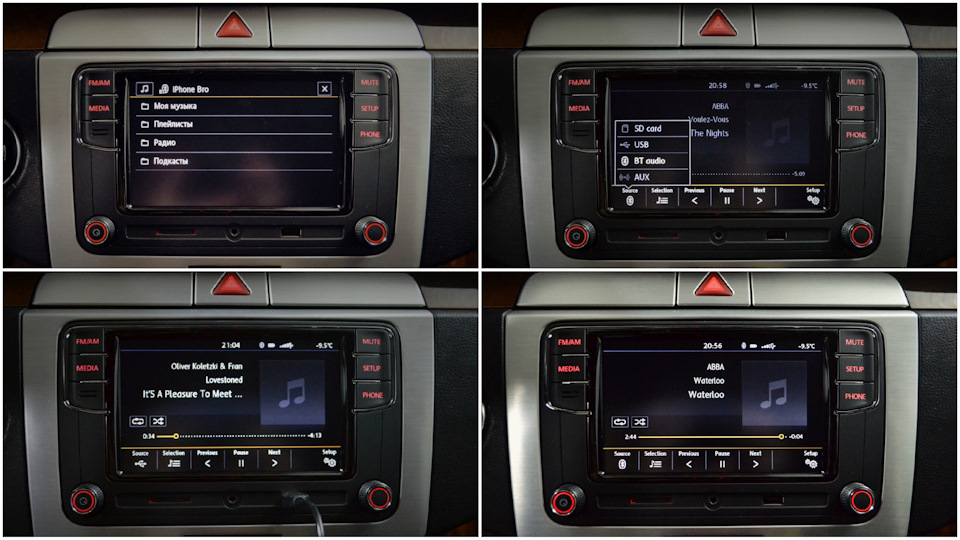

MEDIA – Раздел с выбором типа носителя, подключения к магнитоле, устройства. Одновременно можно подключить все 4 типа: AUX, Bluetooth, USB/iPod/iPhone, SD-карту. Android-устройства определяются как USB. Проигрывание контента начинается после выбора устройства. Отлично играет подкасты

Доступные кнопки:
Source – выбор подключенного устройства

Selection – выбор какой плэйлист будет воспроизводиться или папка. Здесь можно выбрать несколько вариантов, в зависимости от того, как все в вашей медиатеке

Previous/Next – переключение трека.

Pause/Play – Пауза/Воспроизведение трека

Setup – Настройки звука: баланс+фэйдер, миксовка, зацикливание списка песен/трека, выбор подключенного устройства по bluetooth, если таких несколько, Безопасное извлечение USB

— Если слушать музыку и одновременно запустить навигатор на телефоне, то музыка приглушается и навигатор сообщает что делать – куда поворачивать сколько ехать прямо и тд
— При подключении медианосителя через шнурок доступна перемотка трека на экране магнитолы. По Bluetooth — нет.
— Обложка альбома в текущей версии прошивки не отображается
— Если покрутить правый диммер, вы попадёте в текущий плейлист, в котором можно выбрать нужный трек нажав на диммер 1 раз

MUTE – приглушение музыки, возврат на громкость до приглушения

SETUP – Общие настройки.
Настройки экрана – яркость по умолчанию: 5 положений… Кстати яркость регулируется и штатным способом – крутилкой яркости общей подсветки всех кнопок и проборки.
Настройки звука – те же, что и в меню MEDIA, а также стартовая громкость после включения зажигания на включенной магнитоле,
Настройки эквалайзера – выбор предустановленных + ручная настройка.
Выбор языка: китайский/английский/РУССКИЙ
Выбор типа клавиатуры: QWERTY / ABC
Выбор подключенного устройства по Bluetooth
Системная информация – версия железа, прошивки ПО и прошивки bluetooth. Есть возможность обновления прошивки с SD-карты

— Долгое нажатие на SETUP выводит "инженерное", оно же скрытые меню. В не. Дублируется информация по прошивке и железе RCD, а так же отображаются настройки приема сигналов радио

PHONE – телефон. При подключенном телефоне отображается время, уровень сигнала, температура за бортом, уровень заряда батареи. Можно добавить 4 избранных контакта на каждое устройство.

Вкладки:
Mirrorlink – пока что не попробовал, но подключаются определенные модели Samsung, HTC, Sony, LG, Fujitsu. Более подробно на сайте

Dual no. – Клавиатура набора номера на магнитоле

Contacts — 1000 контактов с телефона. Поиск только на английском, либо через Siri / Google Assistant

Calls – список звонков, который можно отфильтровать по типам: Все, Входящие, Исходящие, Пропущенные.

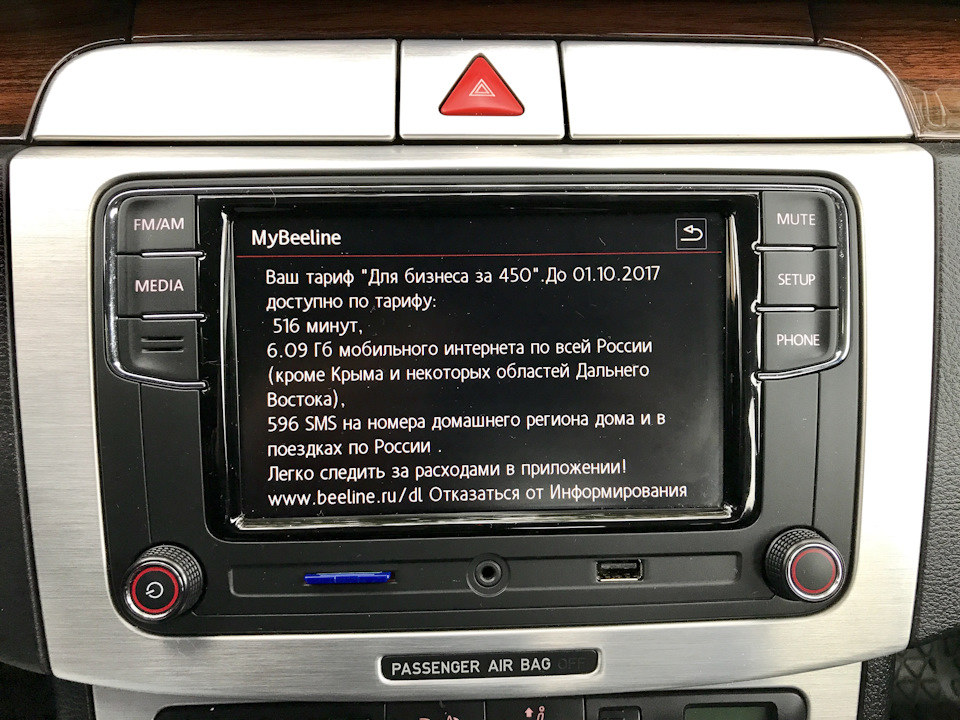

SMS – на iPhone: отображаются все новые смс, которые пришли после подключения устройства к магнитоле. На Android: отображаются все смс

Voice op. – Siri / Google Assistant. На подключаемом устройстве должен быть включен интернет. Экран устройства активируется и на нем будет отображаться все происходящие запросы ассистенту. Apple Carplay не поддерживается.

Setup – настройки избранных контактов, сортировка контактов по имени, фамилии, Статус импортированных контактов с устройства уже/всего, выбор рингтона вместо того, что установлен на подключенном устройстве, удаление профилей (подключенных устройств). На каждый профиль (телефон) можно добавить 4 избранных контакта

— При входящем звонке можно принять / отклонить вызов, поставить на удержание. Если идет звонок по второй линии, то можно на него ответить и поставить на удержание первый.
— Входящие смс отображаются соответствующей пиктограммой в верхней части экрана

После недели использования магнитолы могу сказать, что данная голова отличная альтернатива другим вариантам для тех, кто часто пользуется телефоном за рулем — очень удобно отвечать на звонки, совершать их.

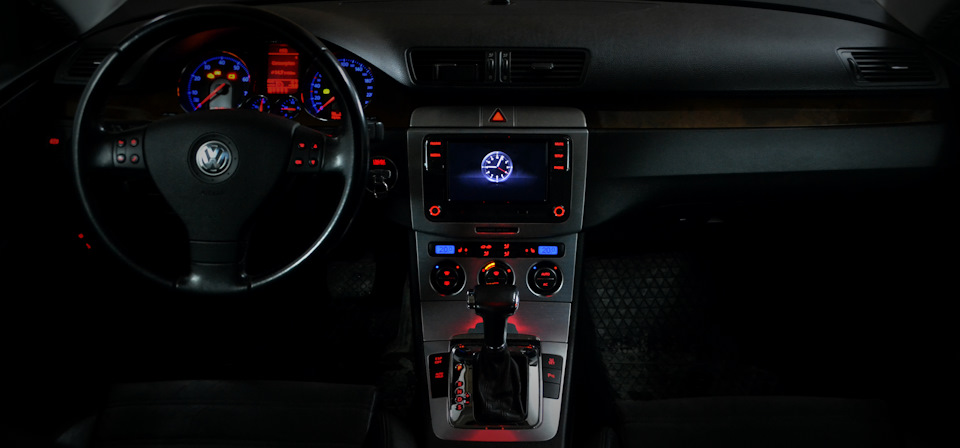

В целом, все очень даже хорошо: салон заметно посвежел, все быстро работает без тормозов, тач очень отзывчивый и даже при -30 работает адекватно. Но есть одно весомое НО — для владельцев 8-кнопочного мультируля на пассатах – он не работает . Можно купить интерфейс или менять руль на 12-кнопочный от Б7, заменить подрулевой блок и как следствие gateway … На любых приборках отображения информации о треках нет. Отображается только имя контакта при входящем звонке

Звук отличный, очень чистый даже на штатной акустике. Для сравнения — если на RCD300 выкрутить громкость на половину — в динамиках творится ад: они хрипят, пердят и их становилось настолько жалко, что я уж думал сменить их на получше. На этой же магнитоле, если сделать громкость на половину, то появляется объем и никаких хрипов не слышно.

Если не принципиальна работа мультируля или есть желание прикупать ништяки на свой пассат дальше — берите её смело и не пожалеете, тем более, цена становится ниже чуть ли не каждый день. зафиксировалась на уровне 5,5 тыс руб

Всем спасибо за внимание!
Если есть вопросы — задавайте, с радостью отвечу 😊

UPDATE1:При первичном запуске и диагностике, по магнитоле могут числяться 2 ошибки, не влияющие на её работу:

RCD330 PLUS Desay 6RD 035 187B — CARPLAY

Новинка осень 2017 года.

Поддерживает 8, 10, 12 кнопочный руль VW

Улучшенное качество звука с поддержкой Loseles форматов Flac, APE и т.д.;

Производитель: VAG DESAY AUTOMOTIVE.
Оригинальный номер по каталогу: 6RD 035 187B.
Подходит для автомобилей: VW Polo 2009 — 2016, VW Polo sedan 2010 — 2016, VW Golf 5, VW Golf 6, VW Golf Plus, VW Jetta MK5, VW Jetta MK6, VW Tiguan 2008-2015, VW Passat B6, VW Passat B7, VW CC, VW Touran, VW Caddy 2005-2015, VW Scirocco, Skoda Rapid, Skoda Octavia, Skoda Fabia, Skoda Yeti.
Характеристики мультимедиа системы RCD 330 PLUS DESAY:

Большой емкостный высококонтрастный сенсорный экран 6.5 дюйма с хорошим откликом на нажатие
Меню на английском языке (названия треков, записная книжка отображается на русском языке)
Заставка VW
Красная подсветка
Mirrorlink дублирование экрана смартфона на Android (список поддерживаемых моделей на сайте программы);
Carplay – даёт вам полное присутствие Iphone в медиасистеме автомобиля, со всеми уведомлениями, звонками, вашими контактами, календарями и событиями в нем, картами, вашей музыкальной медиатекой и т.д. Обновляя iPhone, вы обновляете систему CarPlay!
Поддержка мультируля VW (8, 10, 12 кнопок);
Bluetooth и громкая связь (отличное качество связи, и вы и вас слышат хорошо);
Набор и отображение номера на экране;
Чтение смс на экране;
Эквалайзер;
Радио (европейские частоты, с RDS);
Отображение температуры и времени на экране;
SD слот для карт памяти;
USB вход с функцией воспроизведения музыки и зарядки телефона;
AUX
Визуальное отображение парктроников;
Поддержка камер заднего вида;
Легко подключается через штатный разъем Quadlock (или через переходник ISO – Quadlock);
Отсутствует защита компонентов и код активации не требуется.
Штатно становится в замен: rcd 310 rcd 510 rcd 315 rns 510 rcd 230 rcd330g rcd 210 Bolero Swing
Для замены вместо: R 140 rcd 030 rcd 220 rcd 320 дополнительно требуется переходник ISO&Quadlock и (или) подключение к can шине.

CarPlay — система компании Apple, позволяющая подключить iPhone, начиная с iPhone 5, к мультимедиа автомобиля для интеграции Siri и других служб в автомобиль. Для работы требуется iOS 7.1 или выше.

Главная идея CarPlay — получить знакомый iOS-интерфейс на дисплее магнитолы автомобиля и управлять им, используя все доступные внутри опции.

Среди функций стоит выделить следующие:

Навигация с использованием актуальных карт Apple.
Голосовые звонки (прием, отбой, набор нужного абонента).
Чтение и отправка текстовых сообщений.
Воспроизведение музыки из медиатеки iPhone и управление плеером (есть все знакомые по iPhone фишки, включая работу с плейлистами).
Прослушивание подкастов и аудиокниг.

В настоящее время многие автомобилисты предпочитают ездить с любимой музыкой. Естественно, это невозможно осуществить без работающей аудиосистемы.

Функции магнитолы

Выбор и установка магнитолы в авто – это важный процесс. Благодаря техническому прогрессу сейчас можно найти множество различных моделей, которые обладают разными функциями и дизайном.

Характеристики устройства

Оригинальная магнитола может быть установлена практически в любой автомобиль на платформе PQ: VW Passat B6, B7, CC, Golf 5, 6, Jetta, Tiguan, Touran, Sharan, EOS, polo, Caravelle, SkodaFabia, Rapid, Octavia, Yeti, Seat и другие модели Volkswagen.

Магнитола RCD-330 Plus для Caravelle

Благодаря базовой платформе штатная магнитола RCD-330 Plus может быть установлена в любое авто, включая Caravelle.

Магнитола RCD-330 Plus

Основные функции штатной магнитолы Rcd-330 plus 6,5

  1. Большой экран 6,5 дюймов с LED подсветкой;
  2. CD-привод отсутствует;
  3. В магнитолу встроен Buetooth, который поддерживает телефонную книгу, может осуществлять набор и отображение номера на дисплее;
  4. Чистый и качественный звук;
  5. Простые ручные настройки;
  6. Радио;
  7. Магнитола VW RCD-330 Plus имеет SD-слот, USB-разъем. Это позволяет считывать информацию с любого носителя;
  8. Возможность установить камеру заднего вида;
  9. Оригинальная функция «MirrorLink», позволяющая подключить смартфон на базе Андроид к штатному монитору авто;
  10. На дисплей выводится информация о температуре, состоянии телефона (зарядка, сеть), часы;
  11. Язык системы – английский, но есть возможность русифицировать устройство самостоятельно;
  12. Возможность голосового набора.

GPS-модуль для магнитолы RCD-330 Plus

Данный модуль для магнитолы обладает автономной возможностью установки навигационных программ. Возможность воспроизводить видеофайлы с любых носителей. Модуль GPS обеспечивает комфортное и функциональное пользование.

Магнитола RCD-330 Plus G

Устройство отличается качественным экраном, с прекрасным тачскрином. Магнитола Plus G может соединяться с телефоном и воспроизводить музыку с внешнего носителя. Возможность подключить громкую связь позволяет, не отвлекаясь от езды, совершать звонки.

Качественное звучание позволяет человеку ездить на автомобиле с комфортом, однако для этого потребуется правильно подключить устройство. Перед установкой необходимо изучить схему подключения штатной магнитолы Rcd-330 plus 6,5.

Техника безопасности

Стоит отметить, что при неправильном подключении могут возникнуть проблемы, которые могут негативно повлиять на работу авто:

  • Поломка автомагнитолы;
  • Некачественный звук;
  • Короткое замыкание проводки;
  • Может произойти возгорание транспортного средства.

Новая магнитола

Таким образом, во избежание неприятных последствий перед установкой следует ознакомиться с инструкцией подключения устройства. Поэтому далее мы рассмотрим вопрос, как правильно подключить магнитолу Rcd-330 plus 6,5?

Схема подключения автомагнитолы

Каждый автомобилист хотя бы раз в своей жизни сталкивался с проблемой установки магнитолы. Это довольно сложный процесс, поскольку необходимо знать значения всех разъемов и проводов, отвечающих за звук в автомобиле. Помимо этого, неправильная установка устройства может привести к некачественному звуку, к неполноценной работе колонок или полной поломке акустической системы.

Схема подключения

При установке автомагнитолы необходимо следовать инструкции. Для питания устройства подключается желтый провод к плюсу аккумуляторной батареи. Черный провод выводится на массу, это заземление. Красный провод необходимо запитать от замка зажигания. Идеальным вариантом будет следующее подключение: чтобы он запитывался только тогда, когда ключ в положении АСС. Для лучшего понимания можно посмотреть фото.

Первоначально при установке новой штатной магнитолы необходимо отключить «-» клемму на аккумуляторной батарее. Это требуется для того, чтобы обезопасить систему автомобиля и устранить возможную поломку магнитолы. После этого нужно снять пластиковую накладку со старого устройства. Для легкого снятия пластик поддевается в определенных местах, после чего магнитола быстро общелкивается по всему периметру. Следующим этапом потребуется открутить 4 винта крепления устройства, ISO-провод и антенну.

После того как старая магнитола извлечена, подключаем все необходимые провода. Стоит отметить, что на данном этапе необходимо соблюдать распиновку, которая указывается на корпусе у каждого устройства. Разные модели могут отличаться цветом проводов, поэтому важно знать распиновку своей магнитолы.

На заключительном этапе подключаются все провода к новой автомагнитоле, и проверяется правильность подключения. Это необходимо для того, чтобы не пришлось все разбирать и исправлять в случае ошибки. Аккуратно закрываются все провода, и устанавливается новая магнитола. Также нельзя забывать, что пластиковая рама устанавливается в последнюю очередь.

Заключение

Исходя из вышесказанного, можно сделать вывод, что самостоятельное подключение автомагнитолы не столь сложная процедура, которая требует от человека только внимательности и терпения. Более того, для правильной установки требуется лишь знание распиновки магнитолы. Однако самое ощутимое преимущество – это доступность, так как для этого требуются минимальные знания и денежные затраты не только на само устройство, но и на ее переходники.

В случае если вы не хотите тратить свое время, можно обратиться в автомастерскую, но при этом будьте готовы потратиться за выполнение услуги. Таким образом, стоит отметить, что автосервисы за установку магнитолы берут ощутимые деньги, что может сказаться на финансовом состоянии автомобилиста. Кроме того, цена за услугу будет зависеть от марки автомобиля и модели устройства – чем они будут дороже, тем выше будет цена.
