Прицеп из автомобиля своими руками

Здравствуйте, дорогие друзья! Сегодня у нас крайне интересная тема для обсуждения, поскольку говорим мы про прицеп из автомобиля.

Да-да, именно о тех прицепных транспортных средствах, которые часто можно увидеть на фото и видео при вводе запросов о необычных и оригинальных прицепах. Они не просто есть на картинках в Интернете, но и существуют в реальной жизни.

Скажу откровенно, что далеко не каждый заинтересован в подобном ТС. Это решение для ценителей и поклонников чего-то необычного, нестандартного. Но если грамотно подойти к перерождению старых авто, можно получить превосходный результат. Не только внешний, но и функциональный.

Постараюсь рассказать о том, как из старого легкового авто, а точнее из его половины, можно сделать полноценный самодельный прицеп. Плюс поговорим о нюансах регистрации и последствиях игнорирования правил оформления подобного прицепного ТС.

У автомобиля есть вторая жизнь

И здесь речь вовсе не идет об отправке машины на переработку с целью получения металла и прочих материалов, из которых затем снова делают новые автомобили.

Из старых и бу машин можно получить превосходный и точно превосходящий всех по оригинальности автоприцеп. Причем суть заключается именно в том, чтобы из кузова сделать как бы продолжение своей полноценной машины. Не совсем гармонично будет смотреться автомобиль типа Мерседес, на тягово-сцепном устройстве которого закреплен и тянется прицеп из Москвича. Потому здесь предпочтение отдается аналогичным маркам и моделям. Если взглянуть на фото, это безусловно завораживает и заставляет на подсознании хотеть себе точно такой же прицеп из половины автомобиля.

Но и тут есть свои нюансы. Дело все в том, что попытки сделать прицеп из передней части не заканчивались особыми успехами. И дело вовсе не в технических аспектах или сложностях реализации. Просто выглядит это не особо эстетично.

Куда оригинальнее и лаконичнее смотрятся прицепные ТС, выполненные из задней половины. Сейчас даже можно купить уже готовый вариант. Хотя среди крайне ограниченного ассортимента отыскать прицеп из задней части строго под вашу марку, модель, да еще и в цвет кузова, очень сложно.

Потому в основном речь идет об изготовлении подобного чуда своими руками.

Самостоятельная сборка

Что ж, если вы реально задумались над тем, как сделать из половины легковой машины функциональный и невероятно оригинальный прицеп, вам потребуется пройти несколько поэтапных процедур.

Суть сборки заключается в следующих моментах:

подобрать подходящую машину;
изготовить чертежи;
собрать раму;
сделать соединительный узел;
изготовить соединительную муфту;
установить ось;
закрепить борта;
выстелить днище;
монтировать электрику;
зарегистрировать ТС.

Начнем с того, что найти бу машину или битый автомобиль, подходящий по марке и модели, не сложно. Цвет всегда можно переделать, потому зацикливаться на поиске кузова цвет в цвет вашего авто не обязательно.

Далее предлагаю отдельно рассмотреть основные аспекты сборки.

Чертежи

Все начинается с чертежей. Мало просто отрезать половину машины и закрепить ее на ТСУ при помощи дышла.

Настоятельно советую сначала подготовить чертеж, в котором следует предусмотреть:

Если такой вариант вам не подходит из-за отсутствия должных навыков художника, можно поступить куда проще.

Имея в распоряжении ПК или ноутбук, выполняются следующие последовательные процедуры. Ничего сложного при наличии сноровки и знания некоторых программ.

делаете несколько фотографий:
переносите их на компьютер;
устанавливаете фоторедактор;
обрезаете фото;
рисуете дышло;
рисуете передний борт;
печатаете фото;
разрезаете изображение;
получаете готовый эскиз.

Он нужен для наглядности и правильной последовательности всех дальнейших действий.

Можно действовать вслепую, не используя никаких чертежей. Но тут я сильно сомневаюсь в качестве готового прицепа. Решать в любом случае вам.

Рама и соединительный узел

На самом деле рама уже есть. Разрезать лонжероны придется дольше, нежели резать сам кузов. Старайтесь сделать так, чтобы кузов внешне не пострадал от вашей работы обрезным диском. Да и сами придерживайтесь правил безопасности.

Когда машина разрезана и задняя часть готова, можно делать дышло.

Тут стоит обратить внимание на такие нюансы:

Выберите тип дышла. Выбирать можно между съемными и несъемными;
Съемный вариант универсальнее, но менее надежный из-за отсутствия прочного крепления;
Несъемный надежнее. Но если потребуется снять, возникнут сложности;
Дышло также бывает V и I образным;
Предпочтение лучше отдавать дышлу с формой V. Оно надежнее, устойчивее и прочнее;
Дополнительно определитесь с удлиненным или шарнирным дышлом. Второй вариант обеспечит наличие самосвальной функции.

Делайте все из качественных материалов, дабы прицеп не начал ржаветь и разваливаться на ходу.

Сцепное устройство бессмысленно делать самому. Слишком сложно и практически не оправдывает себя. Куда лучше купить качественные комплектующие от проверенных производителей. То же самое касается и дышла, электроники и прочих компонентов.

Вопрос ходовой части

Относительно ходовой части нужно подумать очень внимательно.

На автомобилях используются достаточно тяжелые задние мосты. Это отражается на грузоподъемности вашего будущего прицепа из машины. Но если нарушить заводскую конструкцию, придется проводить целый комплекс сварочных мероприятий, искать новую ось, а также думать потом, насколько надежной и долговечной получилась такая вот самодельная конструкция. Дать конкретный совет здесь сложно. Хотя определенные замечания сделать можно.

Дело все в том, что подобные полуприцепы-полумашины обычно делают сугубо из эстетических соображений, то есть рассчитывать на них как на полноценные автоприцепы никто не собирается.

Это позволяет не трогать задний мост, и оставить родную ходовую на своем законном месте.

Борта, днище и электрика

Обрезать лишнее железо нужно предельно аккуратно и внимательно. Заранее подумайте, нужен вам открытый или закрытый прицеп.

Если вы собираетесь перевозить нечто крупногабаритное, тогда верх срезается, обрезаются стандартные крылья и меняются на более прицепные.

Для перевозки небольшого количества груза достаточно будет воспользоваться автомобильной оставшейся дверью в прицепе. Ничего вырезать и срезать не нужно.

С электрикой проблем возникать не должно. Поскольку в автомобиле есть вся необходимая оптика, провода от нее нужно просто запитать через фаркоп.

Регистрация и эксплуатация

Теперь немного о том, нужно ли такое ТС зарегистрировать и насколько регистрация в ГАИ станет обязательной процедурой.

Поскольку речь идет о транспортном средстве, то оно обязательно подлежит регистрации. Тут даже сомневаться не приходится. Сама процедура будет довольно сложной. Помимо стандартного пакета документов, как в случае оформления обычного прицепа, самодельную конструкцию обязаны будут проверить в аккредитованной лаборатории.

Для наших инспекторов подобный прицеп диковинная штука, а потому может возникнуть много дополнительных вопросов. Хотя по факту процедура ничем не отличается от регистрации любого другого самодельного автоприцепа. И не так важно, что он сделан из части другого автомобиля.

Если же нарушить требование, не поставить на учет и не зарегистрировать ТС, при остановке инспектором вас ожидает штраф. Изначально его размер составит скромные 500 рублей. Но попавшись еще раз без регистрации, заплатите 5 тысяч рублей.

Если не хотите платить, можете отдать свои водительские права на 3 месяца. Тут уж выбирайте сами, какой вариант вам больше подходит.

Думаю, мне удалось ответить на основные вопросы. Если нет, пишите в комментариях, и я обязательно дополню.

Спасибо всем, кто с нами! Подписывайтесь, оставляйте свои отзывы, задавайте вопросы и зовите к нам своих друзей!

(2 оценок, среднее: 5,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Так вот например поступил, житель Московской области Б. Вишневский, сделав из задней части своего битого ВАЗ-21013 с помощью нескольких не слишком сложных операций — в изящный автомобильный прицеп, выполненный в стиле "вазовских" автомобилей.

Рис.1 Концепция самодельного прицепа из битой машины

Основа прицепа — это фрагмент кузова, обрезанный до длины около 2 м (считая от задней его панели). Для прицепа понадобились также два задних крыла с задней панелью и крышка багажника. Ну и, конечно, вся штатная задняя подвеска.

Рис. 2 Прицеп к легковому автомобилю на базе фрагмента кузова автомобиля ВАЗ-21013 и штатных кузовных элементов:
1 — устройство тягово-сцепное; 2 — дышло; 3 — бампер; 4, 6 — фонари габаритные и указатели поворота; 5 — фонарь освещения номерного знака; 7 — фонарь-указатель включения задней передачи; 8 — крышка кузова задняя; 9 — перемычка центральная; 10 — крышка кузова передняя.

Тягово-сцепное устройство

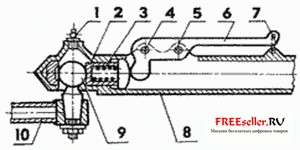

Рис. 3 Тягово-сцепное устройство шарового типа:
1 — масленка, 2 — стакан, 3 — пружина, 4 — ось рычага (болт М12 с шайбой, шплинтом и корончатой гайкой), 5 — стопор (стальной палец d 10 с булавкой-фиксатором), 6 — рычаг с упорным кулаком (стальная пластина s15), 7 — булавка контровочная, 8 — корпус сцепного устройства (стальная труба d 60 — 80), 9 — элемент сцепки шаровой (шар d 50, посадочный конус 1:20), 10 — кронштейн сцепного устройства на автомобиле-буксире.

Изготовление прицепа

Кузов

Предварительно крылья были обрезаны до оси колеса, а стыковка крыльев на каждом из бортов производилась с применением накладок, привариваемых изнутри крыла. Для того чтобы можно было эксплуатировать прицеп в двух вариантах — закрытом, с доступом в багажный отсек через две штатные крышки, и открытом, без крышек и центральной перемычки — последняя сделана легкосъемной, с креплением ее четырьмя болтами с барашковыми гайками. Таким образом при перевозке багажа или в путешествии можно использовать закрытый вариант прицепа, а при транспортировке крупногабаритных грузов — открытый.

Подвеска

Прицепы из битых машин на дорогах

А вот, конструкции самодельных прицепов из других марок битых машин, встречающиеся на дорогах:

Каждый день в результате дорожно-транспортных происшествий приходят в негодность сотни автомобилей. И, по меньшей мере, у половины машин задняя часть кузова остается неповрежденной. Сейчас таких выброшенных на свалку остовов легковушек достаточно много.

Довольно оригинальный метод использования старого автомобильного кузова сделать из него прицеп, выполненный в стиле "вазовских" автомобилей. Например из задней части битого ВАЗ-2101 с помощью нескольких не слишком сложных операций.

Прицеп к легковому автомобилю на базе фрагмента кузова автомобиля ВАЗ-2101 и штатных кузовных элементов:
Основа прицепа – это фрагмент кузова, обрезанный до длины около 2 м (считая от задней его панели). Для прицепа понадобились также два задних крыла с задней панелью и крышка багажника. Ну и, конечно, вся штатная задняя подвеска.

Для начала с фрагмента кузова обрезается и обрубается все лишнее "железо", включая верхнюю панель и перегородка между салоном и багажником, после чего пристыковываются к нему крылья и заднюю панель.
Предварительно крылья были обрезаны до оси колеса, а стыковка крыльев на каждом из бортов производилась с применением накладок, привариваемых изнутри крыла. Для того чтобы можно было эксплуатировать прицеп в двух вариантах – закрытом, с доступом в багажный отсек через две штатные крышки, и открытом, без крышек и центральной перемычки – последняя сделана легкосъемной, с креплением ее четырьмя болтами с барашковыми гайками. Таким образом при перевозке багажа или в путешествии можно использовать закрытый вариант прицепа, а при транспортировке крупногабаритных грузов – открытый.

Подвеска – штатная задняя, правда, массивный задний мост с полуосями и дифференциалом заменен трубой диаметром 60 мм с приваренными к ней фланцами под крепление двух колесных ступиц "жигулевских" передних колес, опорными чашками пружин, кронштейнами крепления продольных рычагов, кронштейном крепления поперечной штанги и кронштейнами крепления амортизаторов. Короче говоря, на трубу заднего моста были аккуратно перенесены все монтажные узлы штатного "жигулевского" заднего моста. Дышло сваривается из стальных труб прямоугольного сечения. Тягово-сцепное устройство – стандартное, шарового типа, под шаровой шарнир диаметром 50 мм. Собственная масса прицепа – около 270 кг, при этом в прицепе можно перевозить до 400 кг груза.

Уже готовый прицеп.

Ещё одна переделка советского времени Микроавтобус РАФ-2203 "Латвия" был переоборудован в прицеп кемпер, выглядит достойно, и замечу что буксирует его ГАЗ 21 "Волга".
