Любой автомобиль современного типа буквально забит всевозможной электроникой. Не исключение и машины от компании ММС. В статье будет представлена схема расположения предохранителей Мицубиси Паджеро Спорт и L200.
Предохранители и реле
Работа автомобильной электроники не может всегда быть стабильной, ведь эксплуатируем мы машину в разных условиях. На электронные системы воздействует нагрузка разного свойства. Чтобы вся система неожиданно не перегорела, устанавливаются реле и КЭА.
Основная задача элементов
Итак, основной функцией КЭА является защитить цепь соединений от перегорания. Реализовывается такая задача довольно просто – когда в течении длительного времени вольтаж превышает заданное производителем значение, система выводит из строя одно звено или группу компонентов. Соответственно, это приводит к размыканию цепи, и предотвращает короткие замыкания.
Другими словами, защитная деталь берет удар на себя. «Жертвуя» собой, она не дает сгореть всей электронике. Достаточно заменить сгоревший элемент новым, чтобы вновь оживить системную защиту.
Подбор
Рекомендуется грамотно подбирать КЭА автомобильной электроцепи, дабы от них был толк. Вот несколько дельных рекомендаций, как их проверить:
- следует установить их и завести машину – элемент не должен перегореть;
- цепь компонентов обязана проходить тест на взаимоизбирательность – в случае КЗ, сгореть обязан только один предохранитель (тот, который ближе к очагу замыкания).
Чтобы верно подобрать модель, рекомендуется воспользоваться следующей формулой.
Формула
Тем самым, пользуясь этой формулой, удастся грамотно подбирать предохранители к машине.
Важно знать, что одинаковые по напряжению элементы могут встречаться в продаже по-разному. Это могут быть маленькие, средние или большие детали.
Лучше обратить внимание на цвет, который соответствует определенному номиналу. Как правило, КЭА черного цвета являются самыми меньшими по номиналу, сиреневого – самые высокие. Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками.
Расположение
Диспозиция бывает разной, все зависит от конкретного производителя. В автомобилях Митсубиси монтажный блок с реле устанавливается и под капотом и на приборной панели в салоне. Ниже подробно будет указано, где он расположен на конкретных моделях.
Почему монтажный блок (МБ) не расположить в одном месте? Дело в том, что защитных электрокомпонентов бывает на современном автомобиле очень много, поэтому для удобства МБ бывает несколько.
Предохранители в Паджеро Спорт и L200 (1996-2008)
На этих популярных внедорожниках группа КЭА и реле диспозируются под капотом (главная группа и дополнительная), на плюсовой клемме АКБ (3 силовых), на панели приборов (комбинация реле и КЭА). Группа КЭА Паджеро Спорт 1 и L200, расположенная в моторном отсеке, на фото ниже обозначена цифрой 11.
Расположение монтажного блока под капотом, цифра 11
Чтобы открыть МБ, достаточно отжать фиксатор и снять крышку. После открытия крышки, откроется доступ к внутренним элементам.
Обозначения и функция кэа главной группы
| Номер предохранителя или обозначение реле | Сила тока (А) | Цвет | Назначение |
|---|---|---|---|
| 1 | 10 | Красный | Освещение салона |
| 2 | 10 | Красный | Дальний свет |
| 3 | 10 | Красный | Задние габаритные огни |
| 4 | 10 | Красный | Задние габаритные огни |
| 5 | 10 | Красный | Аварийная сигнализация |
| 6 | 30 | Розовый | Электровентилятор климатического блока |
| 7 | 30 | Розовый | Кондиционер |
| 8 | 40 | Зеленый | Система пуска |
| 9 | 40 | Зеленый | Выключатель (замок) зажигания |
| 10 | 30 | Розовый | Стеклоподъемники |
| 11 | 30 | Розовый | Ближний свет |
| 12 | 20 | Синий | Система управления двигателем |
| 13 | 80 | Бесцветный | Генератор |
| A | Реле электровентилятора климатического блока | ||
| B | Реле фар головного света | ||
| C | Реле противотуманных фар | ||
| D | Реле стартера | ||
| E | Реле системы пуска |
Дополнительный МБ открывается путем отжатия фиксаторов и снятия крышки.
Дополнительный блок
Обозначение реле и КЭА добавочный блок
| Обозначение предохранителя/реле | Сила тока (А) | Цвет | Назначение |
|---|---|---|---|
| 14 | 25 | Серый | Электровентилятор конденсора |
| 15 | 10 | Красный | Компрессор кондиционера |
| F | Реле компрессора кондиционера | ||
| G | Реле электровентилятора конденсора |
3 элемента расположены на плюсовой клемме аккумулятора.
Силовые предохранители АКБ
Их предназначение: система АБС (желтый на 60 А), противотуманки (синий на 20 А) и свечи (прозрачный или черный на 80 А). Еще один МБ расположен в салоне.
Расположение в салоне
| Номер | Сила тока (А) | Цвет | Назначение |
|---|---|---|---|
| 1 | 10 | Красный | Указатели поворота |
| 2 | 10 | Красный | Медиасистема |
| 3 | 15 | Синий | Централизованная блокировка замков дверей |
| 4 | 10 | Красный | Реле электровентилятора климата |
| 5 | 15 | Синий | Прикуриватель |
| 6 | 20 | Желтый | Дворник ветрового стекла |
| 7 | 10 | Красный | Фонари света заднего хода |
| 8 | 10 | Красный | Комбинация приборов |
| 9 | 10 | Красный | Стоп-сигналы |
| 10 | 10 | Красный | Звуковые сигналы |
| 11 | 10 | Красный | Электростеклоподъемники |
| 12 | 10 | Красный | АКП |
| 13 | 15 | Синий | ТНВД |
| 14 | 15 | Синий | Привод люка в крышке |
Реле в салоне Паджеро 1 выведены отдельно в дополнительный МБ, вместе с несколькими другими защитными элементами.
Блок реле
В скором времени обещаем подготовить материал, в котором будет описано, где расположены защитные элементы на Mitsubishi Pajero 3, а также блок предохранителей Митсубиси Паджеро 2.
Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Мицубиси.
Блоки предохранителей имеются в салоне и в моторном отделении автомобиля.
В салоне автомобиля блок предохранителей расположен перед сидением водителя, как показано на рисунке.
В моторном отделении блок предохранителей расположен, как показано на рисунке.
Номинальные токи плавких предохранителей
На крышках обоих блоков предохранителей указаны наименования электрических систем и номинальные токи плавких предохранителей.
ПРИМЕЧАНИЕ
Запасные плавкие предохранители установлены в блоке предохранителей.
Для замены перегоревшего предохранителя всегда пользуйтесь предохранителем с таким же значением номинального тока.
• В зависимости от модели Вашего автомобиля и его технических характеристик (комплектации) некоторые из перечисленных предохранителей могут не устанавливаться.
* 1: Для автомобилей с бензиновыми двигателями
* 2: Для автомобилей с дизельными двигателями
• В зависимости от модели Вашего автомобиля и его технических характеристик (комплектации) некоторые из перечисленных предохранителей могут не устанавливаться.
Замена электрических предохранителей
Плавкие вставки
Плавкие вставки предотвращают возгорание, если через отдельные электрические цепи проходит чрезмерно большой ток. Если перегорит плавкая вставка, обратитесь для проверки электрооборудования автомобиля в авторизованный сервисный центр MITSUBISHI MOTORS.
Внимание:
Запрещается использовать вместо предохранителя самодельные соединения из проводов, фольги и т. д. В противном случае это может привести к перегреву проводки и к возгоранию, нанесению убытков имуществу и серьезным травмам или летальному исходу.
Предохранители
Расположение блока предохранителей
Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки каждая цепь снабжена предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Салон

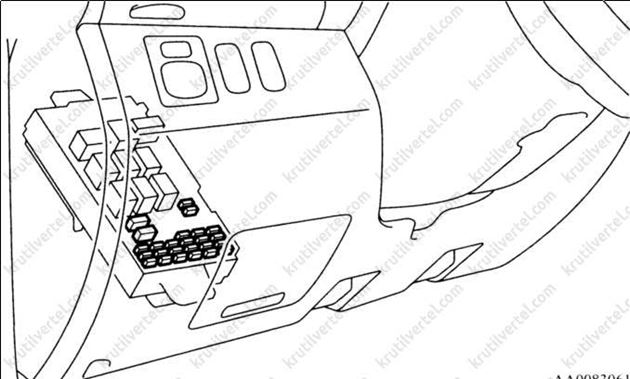

Блок предохранителей в пассажирском салоне находится перед водительским сиденьем в месте, показанном на рисунке.
Моторный отсек

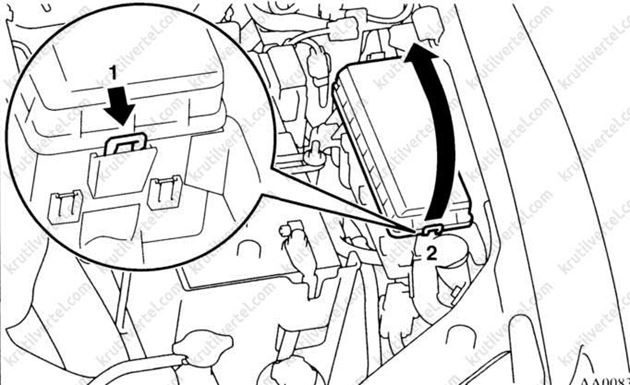

В моторном отсеке блок предохранителей расположен в месте, показанном на рисунке.
- Нажмите на фиксатор.
- Снимите крышку.
Номинальный ток предохранителей
Номинальный ток и названия электрических цепей, защищаемых предохранителями, указаны на внутренней стороне крышки блока предохранителей, расположенного в пространстве для ног водителя, а также на внутренней стороне крышки блока предохранителей, расположенного в моторном отсеке.

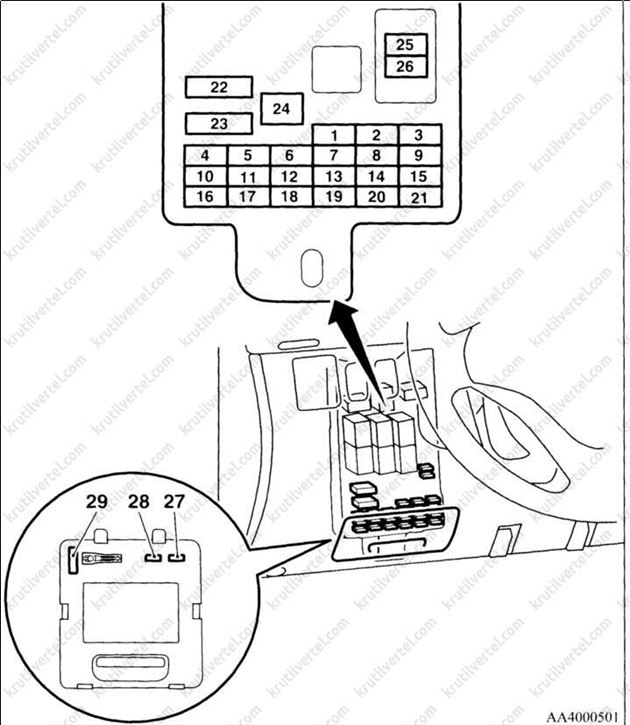

Таблица расположения предохранителей в блоке, находящемся в салоне
Примечание:
Запасные предохранители находятся в крышке блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такой же номинальный ток, как и перегоревший предохранитель.
