Опорные подшипники на ланос

Опоры стоек амортизаторов — это Болезнь всех Ланосов! Одним из признаков вышедших из строя опор является их "шишковидность". Это можно заметить и продиагностировать не вооруженным взглядом, просто подняв крышку капота.

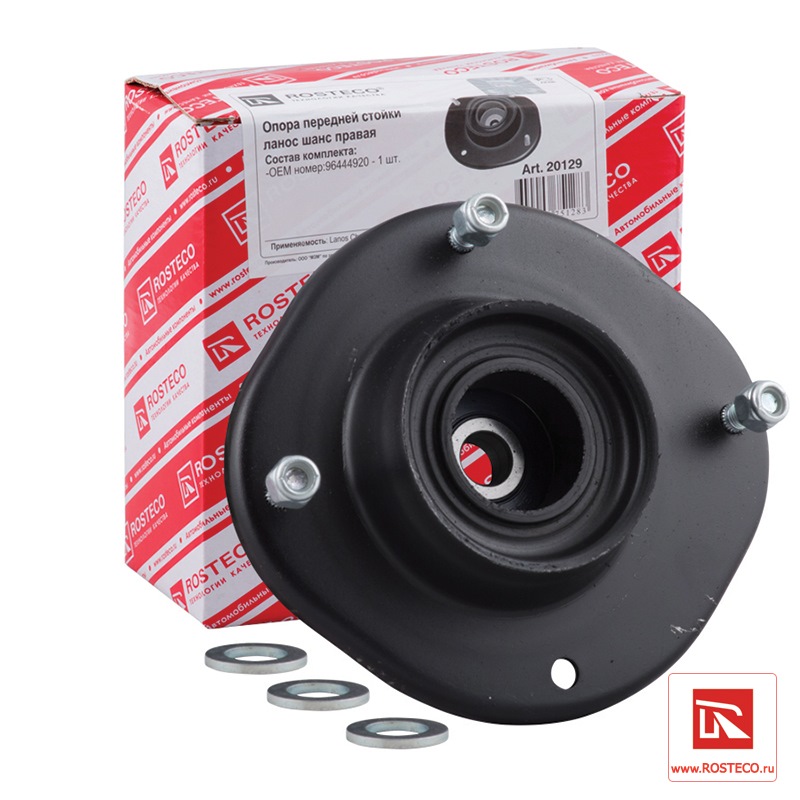

ROSTECO (20129 — правая, 20128 — левая);

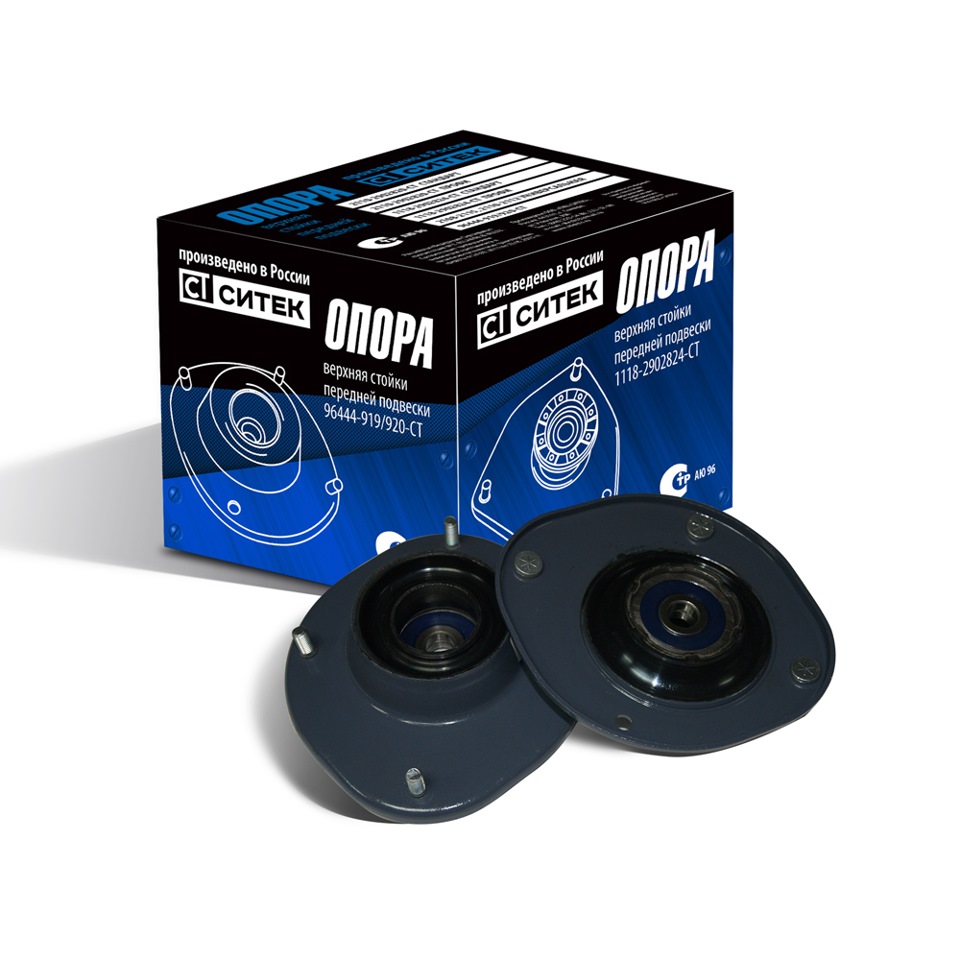

Ситек (96444919-920-СТ — пара);

СЭВИ (11332820 — правая, 11322820 — левая).

Производит их один и тот же завод Модина. Опоры отличаются от стоковых — увеличенным размером подшипника. Самые укомплектованные из них — это СЭВИ.

Степень сложности работы: 3 из 5;

Количество исполнителей: 1;

Место проведения операции: На площадке;

Время проведения операции:

Некоторые каталожные номера:

● GeneralMotors 96444920 — правая опора передней стойки амортизатора;
● GeneralMotors 96444919 — левая опора передней стойки амортизатора;
● Ситек 96444919-920-СТ — комплект опор передней стойки амортизатора;
● ROSTECO 20129 — правая опора передней стойки амортизатора;
● ROSTECO 20128 — левая опора передней стойки амортизатора;
● СЭВИ 11332820 — правая опора передней стойки амортизатора;
● СЭВИ 11322820 — левая опора передней стойки амортизатора;
● СЭВИ 1121 — буфер хода сжатия;
● GENERAL MOTORS 96133096 — Пыльник передней пружины верхняя в сборе LANOS;
● GENERAL MOTORS 96498780 — Пыльник передней пружины верхняя в сборе LACETTI;

Комплектация опор стойки амортизаторов ROSTECO:
— Опора стойки:
— ДВЕ шайбы (не ТРИ, как изображено на фотографии с официального сайта);

■ Весь инструмент необходимый для снятия передней стойки амортизатора;
■ Съемник пружин — 1 комплект.

Ход выполнения работ:

Для начала откройте капот, посмотрите и запомните, в каком положении находятся шпильки опор стоек. В этом же положении Вам нужно будет установить их обратно с новой опрой.

1. Снимите переднюю стойку амортизатора.
2. Стяните пружины. Сожмите пружины съемником пружин. Будьте осторожны, не травмируйте себя.
3. Откручиваем гайку штока амортизатора.

— заменить буфер хода сжатия (1121 СЭВИ);
5. Ставим новые шайбы.
— Если Вы ставите стоковую опору, то на пыльник пружины сначала ставим плоскую шайбу, сверху тарельчатую (выпуклостью вверх).

Размер шайбы:
Внутренний диаметр 14,4 мм;
Наружный диаметр 24 мм;
Толщина шайбы 5 мм.

8. Накручиваем гайку штока.

9. Устанавливаем стойку на автомобиль. При установки стойки на автомобиль, шпильки опоры необходимо спозиционировать в том же положении в котором они находились, до снятия стойки. Для автомобилей с ГУРом и без шпильки расположены по-разному.

10. Закручиваем гайки шпилек опоры. Если их нет в комплекте с опорой или Вы их повредили при демонтаже стойки, то можно заменить их на новые (подходят самоконтрящиеся М8 под ключ 10 мм)

11. Закручиваем гайку штока. Ставим автомобиль на колеса и окончательно закручиваем гайку штока амортизатора.

Записи уже 4 года, поэтому, актуализировал запись и поднял.

Сначала коды:
Родные коды опор для Ланоса от GM:
— 96444919 — левая
— 96444920 — правая

Теперь о качестве:
Покупка опор для Ланоса сегодня это лотерея с очень низким шансом на успех. В любом магазине в сети можно купить эти опоры от GM по цене от 600 до 2000 руб.
В случае покупки GM опор по цене 600-650р — резинки через раз выпирают.
Примерно вот так:

Если смотреть в сторону аналогов, то выбор широк и необъятен — OSM, RYTSON, NINGBO, HOLA и т.д. В большинстве своем это не дорогой Китай, или небольшие европейские упаковщики того же Китая.

А опорный подшипник (если совсем упростить) имеет 2 важные составляющие:
— сам подшипник
— резиновая обойма

Я ничего плохого и ничего хорошего не скажу про китайские подшипники. Там есть и откровенное гуано, и вполне добротные середнячки. Все зависит от жадности покупателя китайских подшипников. Но дело не в этом. Дело в том, что сам GM не ставил УПОРНЫЕ подшипники (как например на Нубировские опоры), а ставил обычный шариковый открытый. Думаю, что если производители ставили средние по качеству, но УПОРНЫЕ подшипники, то с этим элементом проблем бы не было.

А вот качество резины откровенно страдает, на аналогах и подделках (см. рис 1)

Единственное, есть полный аналог стока от KYB — эти ходят

Есть приличные опоры — СЭВИ, Ситек, Ростеко…

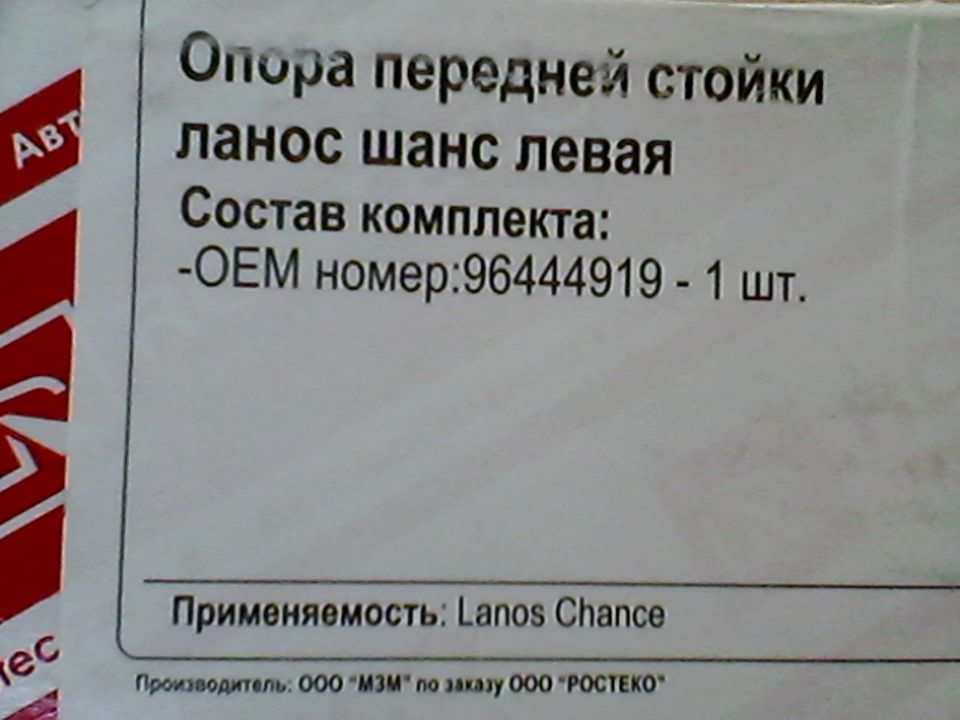

Только все эти компании — упаковщики. По факту опоры выпускает ООО МЗМ (Металлический Завод Модина в городе Балаково) mzm-market.ru/

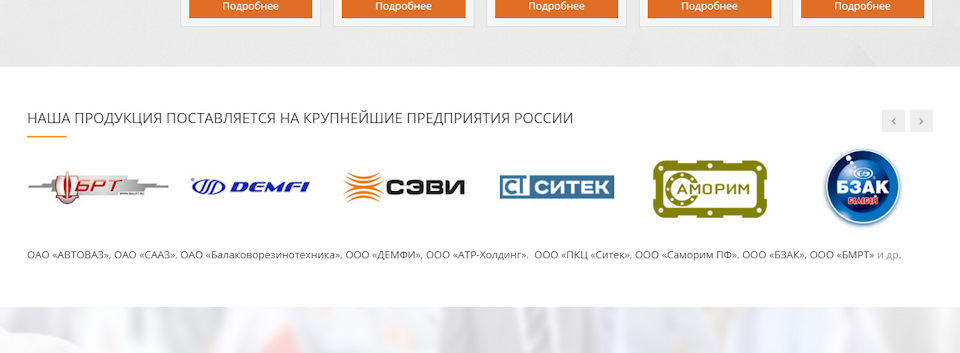

Не их сайте внизу есть такой раздел, где мы видим все знакомые имена:

Подделки
Ростеко были подделки. Покупались на рынках в юго-западных регионах РФ.
Отличались от опор МЗМ рисунком выштамповки на шпильке.
Но в любом случае — заказывайте у оф. представителей! Не покупайте на рынках и в рознице, там риск покупки подделки очень велик.

Немного об установке.
Опоры выпускаются левая и правая. Вопросы возникают — как их ставить?

Для машин с ГУР, корпуса опорных подшипников повернуты наружу (дыркой к мотору, шпилькой наружу)
Для машин без ГУР повернуты на 180 гр. (шпилькой к мотору, дыркой наружу).

Все сделано из-за такой собаки, как кастер

На Ланосах с ГУРом кастер больше (т.к. ГУР помогает победить тяжесть руля)
На Ланосах без ГУР кастер меньше (для того что бы руль крутить легче).

В принципе можно ставить опорники и так и так. Просто изменится информативность руля.

В 2-х словах. Если авто без ГУР и опорники стали как с ГУР, на месте будет тяжелее крутить руль.
А если ГУР стоит (только не кидайте в меня помидорами), то пофигу, как ставить.

Верхние передние опоры и опорные подшипники амортизаторов на Шевроле Ланос приходится иногда менять или восстанавливать, по причине их износа. Передняя подвеска Ланоса воспринимает ударные, динамические нагрузки, содействуют этому некачественные дороги, небережливая езда или не грамотная эксплуатация. Существуют несколько видов поломок и проблем, из-за которых требуется замена опорного подшипника на Шевроле Ланос. Распространенные проблемы это: разрушения самого «опорника», износ чашки, разрушение упорного шарикоподшипника. В конечном итоге потребуется замена опорного подшипника Ланос или других элементов верхней опоры Шевроле.

В данной статье подробно описано:

• Как проверить опорные подшипники Шевроле Ланос;
• Какие инструменты применяются в процессе ремонта;
• Как поменять опорный подшипник у Шевроле Ланос;
• Лучшие опорные подшипники Ланос, обзор и выбор.

Перед тем как рассмотреть перечисленные вопросы посмотрите видео «Шевроле Ланос замена опорных подшипников и амортизаторов». Процесс не сложен, таким же способом выполняется замена опорных подшипников у Дэу Ланос, а так же Сенс.

Замена передних амортизаторов Ланос Sens

Как сделать диагностику опор амортизаторов Ланос — Признаки и причины поломки «опорника»

Перечислим признаки при выходе из строя опорного подшипника переднего амортизатора, а так же верхней опоры:

1. Скрип и стук «опорника» слышен из-под капота автомобиля.

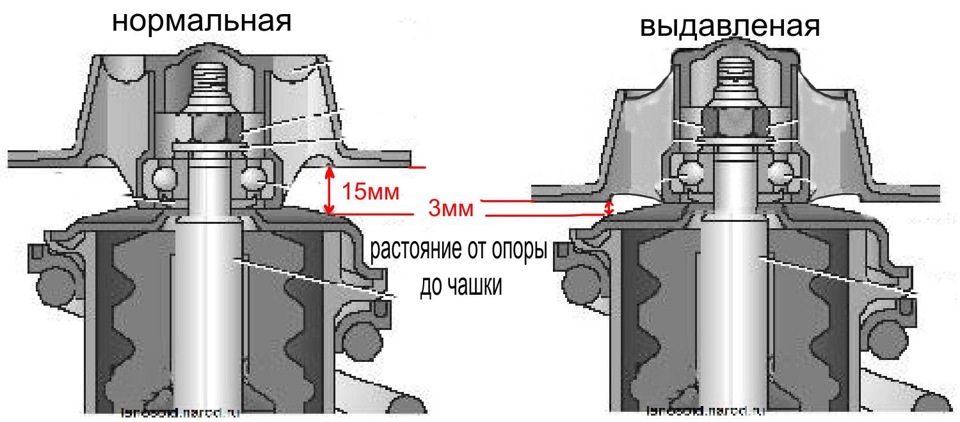

2. У Ланос выдавливает опорный подшипник (выпирает резина), как показано на схеме ниже, при этом меняется расстояние до чашки. При не своевременной замене резина разрывается.

1. Ухудшается управляемость автомобилем, появляется люфт у руля, увеличивается его чувствительность к неровностям на дороге.
2. Появляется люфт у опорных подшипников Шевроле Ланос (видео).

Люфт опорного подшипника Daewoo Lanos

Описанные признаки являются важным сигналом для автомобилиста, поэтому сделайте диагностику, а потом дальнейшую замену опор амортизаторов.

Распространенный способ диагностики передних опор:
1. Визуальный осмотр верхней чашки опоры, проверка отбойника передней стойки амортизатора;
2. Проверка наличия стука верхней опоры рукой, в момент покачивания автомобиля.
Далее рассмотрим, как заменить верхнюю опору Ланоса, с описанием операций по порядку.

Меняем опорные подшипники передних стоек Шевроле Ланос самостоятельно – подробная инструкция

Ознакомьтесь с устройством и схемой компоновки передних амортизационных стоек автомобиля.

Список инструментов для выполнения замены:

• Шестигранник 6, 10;
• Ключи 9 12,13, 19 (накидные или рожковые);
• Головки 32, 30;
• Съемник для шаровых опор и наконечников рулевых тяг (см.фото);
• Стяжки пружин амортизаторов, подойдут от ВАЗ (см.фото).

Снятие передней стойки и опорного подшипника у Шевроле Ланос 1.5

1. Поставьте автомобиль на ровную поверхность, в гараж с ямой или на эстакаду.
2. Ослабьте колесные болты, а так же ступичную гайку, сняв защитный колпак.
3. Теперь поднимаем переднюю часть авто домкратом. Приступаем к снятию колеса, далее окончательно скручиваем гайки ступицы, предварительно убрав шплинт.

1. Далее находим болты крепления тормозного суппорта, откручиваем их снизу и сверху.
2. Снимаем суппорт, убираем его или подвешиваем к кузову автомобиля.

1. Переходим к поворотному рычагу, откручиваем болт, предварительно смазываем WD-40.
2. Затем вручную или съемником выпрессовываем болт из рычага передней стойки.

1. Находим крепления стабилизатора, откручиваем гайку, отсоединяем его от переднего модуля.
2. Осталось отсоединить модуль от шаровой, сначала откручиваем болт. Затем съемником шаровых опор или другим способом выпрессовываем шаровую.
3. Далее приподнимаем стойку, чтобы снять её со ШРУСа и шаровой опоры, для этого используем рычаг, как показано на фото.

1. Затем под модуль подставляют упор или придерживают руками, одновременно откручивая три болта крепления стойки под капотом.
2. После отсоединения стойки сверху, аккуратно вынимаем конструкцию вместе с поворотным кулаком и амортизатором.

1. Приступаем к разбору модуля и снятию опорного подшипника. Для удобства используем тиски или располагаем стойку на столе.
2. Сначала устанавливаем фиксирующие стяжки на пружину. Равномерно сжимаем амортизатор на 20-30 мм.

1. Теперь откручиваем гайку штока амортизатора, накидным ключом № 19. Фиксируют шток шестигранником, чтобы он не проворачивался. ВАЖНО не откручивать гайку до конца, оставьте её на 2-3 витка на резьбе.
2. Далее сжимаем пружину до тех пор, пока верхняя опора не будет свободно ходить по штоку. Только потом скручиваем контргайку и снимаем опорный элемент.

1. После снятие опоры, проверь так же состояние: самого опорного подшипника, опорной чашки, буфера хода сжатия.

1. Теперь приступаем к замене верхней опоры.

Установка опорного подшипника на стойку Ланос

1. На нижнюю чашку, в которую упирается амортизатор, сначала надеваем новый буфер хода сжатия.
2. Внимательно собирайте стойку, пружина должна упираться в выступ нижней чашки опоры, как на изображениях ниже.

1. Устанавливаем опору, верхнюю чашку, а далее чехол. Важный нюанс – положение специального выступа, на правой стойке этот выступ ориентируют назад по отношению к автомобилю, а на левой стойке вперед.

1. После правильной сборки стойки, накручиваем гайку по резьбе, и разжимаем фиксаторы пружин, далее затяните гайку необходимым моментом. Замена опоры завершена.

Как поменять опорный подшипник у верхней передней опоры Шевроле Ланос

Внутри опоры расположен специальный упорный подшипник. Снизу у него есть уплотнение, для удержания смазки. Сама деталь запрессовывается в опору в специальный металлический корпус, снаружи держит завальцовка.
Чтобы произвести замену отдельного подшипника, края корпуса разжимают, потом аккуратно выбивают или выпрессовывают съемником деталь. Установка нового подшипника делается так же, при завершении наносят густую смазку.

Выбор верхней опоры передней стойки – какую купить?

На российском рынке автозапчастей, продаются китайские и «опорники» российского производства, которые рекомендуется приобретать при замене старых. Сделаем краткий обзор верхних опор для Шевроле Ланос, с указанием каталожных номеров и артикулов.

Опора передней стойки фирмы «Ситек»
