Клапаны системы клапанов двигателя автомобиля являются деталями газораспределительной системы двигателя и регулируют своевременное поступление воздуха или горючей смеси в камеру сгорания и выпуск отработанных газов. Обязательной частью системы клапанов являются маслосъемные колпачки.

Для чего нужны маслосъемные колпачки?

Задача клапанов – своевременное поступление воздуха или горючей смеси в камеру сгорания и выпуск отработанных газов в зависимости от положения поршня и процесса, происходящего в цилиндре. Управление системой клапанов осуществляется с помощью распределительного вала, который соединен с масляной системой двигателя, так как масло обеспечивает нормальную работу распределительного вала.

Для того, чтобы частицы масла не попадали в цилиндры двигателя на штоках клапанов, это масло необходимо отсекать с помощью специальных защитных резиновых втулок на металлической основе в сборе со специальной пружиной, которые называются маслосъемными колпачками.

Как часто менять маслосъемные колпачки?

Необходимость замены маслосъемных колпачков двигателя возникает в случае их постепенного износа, в результате чего они начинают пропускать масло, которое при попадании в цилиндры мешает нормальному процессу сгорания топлива и способствует образованию нагара на важных деталях двигателя. Основными признаками износа маслосъемных колпачков является:

— Появление нагара на клапане и седле, который создает дополнительное нагревание клапана.

— Появление нагара на свечах.

— Расход масла, ухудшение работы двигателя, потеря мощности, сизый дым.

Таким образом, постепенно, во время эксплуатации, маслосъемные колпачки двигателя время от времени изнашиваются, что приводит к необходимости осуществления ремонта. И если игнорировать износ маслосъемных колпачков, стоимость ремонта будет возрастать.

Причины замены маслосъемных колпачков. Признаки износа

Если двигатель расходует повышенное количество масла и дымит при нажатии на педаль газа, то следует готовиться к их замене. Поговорим о маслосъемных колпачках и признаках их износа.

Признаки износа маслосъемных колпачков

Для начала расскажем, зачем нужен маслосъемный колпачок. Его предназначение — не пропускать излишек моторного масла. Он должен плотно прилегать к клапану и пропускать только малую часть масла, необходимую для его смазки. Колпачки сделаны из специальной резины.

Со временем, маслосъемный колпачок начинает разрушаться, резина стареет, теряет эластичность и отслаивается от основания. Это приводит к тому, что колпачок начинает пропускать масло. Следовательно, растет потребление двигателем моторного масла. Как правило, на отечественных автомобиля интервал замены маслосъемных колпачков составляет 80 000 километров пробега. Для современных моторов, этот период может быть увеличен в 2-3 раза.

У двигателя машины повышенный масляный аппетит. Мотор расходует больше 1 литра на 1000 километров? Появился синий дым из выхлопной трубы. Это первые признаки износа маслосъемных колпачков. Конечно, о капитальном ремонте можно не думать, если конечно не снизились динамические характеристики и не вырос расход топлива.

Данные проблемы можно решить заменой маслосъемных колпачков. Операцию по замене колпачков можно произвести своими руками, не прибегая к помощи специалистов. Для этого понадобиться гараж и инструмент для ремонта, самым необходимым из которого является съемник сухарей клапанов. Его можно найти в магазине авто инструментов.

Советы по замене маслосъемных колпачков

Вдаваться в порядок замены маслосъемных колпачков не будем. Подробную операция по замене можете найти в техническом руководстве для вашего автомобиля. К тому же, там все объясняется доступно, тщательно и с картинками. Но следует уточнить некоторые нюансы.

Большая опасность операции замены колпачков подстерегает при попытке расухаривания клапанов. Для этой цели имеется специальное приспособление, один конец которого крепиться неподвижно, а другой — давит на тарелку, при этом сжимая пружину возврата клапана. После следует снять сухари с клапана. Лучше это сделать магнитной отверткой или длинными щипцами. Только будьте осторожны, ведь если потеряете сухарь , то процесс обратной сборки будет невозможных. А на практике эти маленькие сухари могут вылететь в неизвестном направлении, и потом найти их будет невозможно.

Также для предосторожности, нужно закрыть все отверстия на двигателе поролоном, чтобы туда не попал сухарь или грязь. При установке нового колпачка, не забудьте его предварительно смазать моторным маслом.

Операцию по замене маслосъемных колпачков можно сделать своими руками, но для этого необходим опыт и инструмент. Если нет знаний, то за замену колпачков лучше не браться. Цена не высока, так что доверьте эту операцию авто мастерам.

Признаки износа маслосъемных колпачков. Когда приходит это время

Каждому автолюбителю полезно знать все признаки износа маслосъемных колпачков. Этот расходник имеется во всех моделях двигателей. Нужно отметить, что работают эти колпачки постоянно, что приводит к их повышенному износу. Конструкция у них одинакова для всех моделей автомобилей. Поэтому, выходят из строя колпачки, примерно через одинаковый промежуток времени и на отечественных Жигулях, и на дорогих иномарках. Инженеры давно бьются над увеличением срока службы этой детали. Но, до сих пор это не удается. Из-за этого все автолюбителям желательно знать все признаки проблем с этим элементом конструкции.

Признаки износа маслосъемных колпачков происходят из принципа его работы. Поэтому, для начала рассмотрим, как они работают. Правильное название этой детали – клапанный сальник. Он не дает излишкам масла стекать в двигатель. Изготавливают колпачки из специальной резины с металлической втулкой. Основным рабочим элементом является резиновая обойма. Она прикрывает клапан, и не дает маслу попадать в камеру сгорания. Металлическая втулка не влияет на работу детали, ее задача придавать конструкции определенную жесткость. Устанавливаются они на шток клапана. Для крепления обычно используют сухари.

Принцип действия максимально прост. При открытии клапана, колпачок прикрывает образовавшиеся отверстие. Немного масла все-таки попадает под него, это необходимо для полноценной работы системы. Со временем колпачок изнашивается и рассыхается. В результате он перестает выполнять свою основную функцию, и масло начинает попадать в цилиндр.

Проблемы с маслосъемными колпачками имеют вполне определенные признаки. Но, эти же показатели могут свидетельствовать и о других проблемах. Поэтому, обязательно учитывайте все варианты. Заподозрить неисправность колпачков можно по следующим признакам:

    Синий дым при запуске мотора, после прогрева он пропадает. Связано это с расширением рассохшегося колпачка. Нагревшись, он начинает становиться шире, и снова может выполнять свои функции;

Помимо основных признаков нужно обращать внимание на различные дополнительные показатели. Поэтому, при появлении такой проблемы обязательно проведите диагностику двигателя, и убедитесь в исправности остальных элементов. Обратите внимание на пробег, средний срок службы колпачков 70.000-80.000 километров. При появлении признаков их износа на таком пробеге, вероятность проблемы именно из-за них увеличивается.

Проверьте компрессию. Износ колпачков не влияет на этот показатель. Если, у вашего автомобиля наблюдается снижение компрессии, проверяйте состояние колец на поршне и сами клапана. Наиболее отчетливо о проблемах с колпачками говорит расход масла. Но, тут также нужно обратить внимание на некоторые признаки.

В первую очередь осмотрите мотор на предмет течи. Особенно внимательно просмотрите прокладки и сальники. Проблемы с задним сальником вызывают пробуксовку сцепления из-за замасливания диска. Только проверив все возможные причины появления таких явлений, можно сказать, что проблема в маслосъемных колпачках.

Многие автолюбители довольно наплевательски относятся к признакам неисправности маслосъемных колпачков. Ведь машина при этом едет, никаких особых сложностей не возникает. Вот люди и расслабляются. Но, несвоевременная замена колпачков может привести к различным проблемам:

    Расход масла. Эта проблема вроде бы безобидна, но периодическое масляное голодание двигателя приводит к повышенному износу деталей. И скорому посещению сервиса для капитального ремонта. Также учтите, что масло довольно дорогой расходник. Его постоянная доливка сказывается на вашем бюджете не в лучшую сторону;

Как видите, последствия неисправности колпачков довольно неприятны и приводят к лишним расходам. Лучше производить замену сразу после появления первых признаков.

Заключение. Все автолюбители иногда сталкиваются с различными неисправностями двигателя. Для своевременного их устранения нужно уметь правильно диагностировать. Признаки износа маслосъемных колпачков помогут вам правильно поставить диагноз вашему мотору, и вовремя устранить проблему. Причем затраты на проведение ремонтных работ будут минимальными.

Замена маслосъемных колпачков (сальников клапанов): Фото, Видео

Основным назначением маслосъемных колпачков является предотвращение протекания излишка масла из мотора. По-другому их называют – клапанными сальниками . Как и многие части в моторе, маслосъемные колпачки, изготовленные из специальной резины, стареют и начинают работать менее эффективно, а именно отслаиваются и пропускают масло в большом количестве. Такая некорректная работа сальников приводит к высокому расходу масла. В данной статье подробно будет рассмотрена тема замены колпачков, а также причины их выхода из строя.

В головке блока находятся клапана, непосредственно участвующие в работе двигателя. Верх клапана (его ножка) находится в постоянном контакте с распредвалом. Вращение этого вала создает в головке масляную взвесь. Обратная часть клапана находится в зоне постоянного контакта с взвесью бензина или большим объемом горячих выхлопных газов. Естественно, для нормальной и бесперебойной работы распредвала необходимо наличие большого количества смазки, при этом попадание последней в камеру сгорания недопустимо. В связи с этим и были придуманы сальники клапанов. При возвратно-поступательном движении клапана, эта резиновая юбка убирает масло с его ножки, не допуская его попадание в объем цилиндра.

Как можно было уже понять, что колпачки маслосъема работают в весьма жестких условиях. Найти в двигателе маслосъёмный колпачок не составляет труда. Он располагается непосредственно на самих клапанах (вариант в сборе) или в головке блока (в разобранном двигателе). Количество колпачком рассчитать не трудно – сколько в двигателе клапанов, столько и колпачков.

Внешним признаком изнашивания сальников клапанов является появление дыма сизого цвета из выхлопной трубы. Дым синеватого цвета может быть лишь кратковременным и только при запуске или торможении силового агрегата. Вторым фактором, свидетельствующим об износе колпачков будет повышенный расход масла. При этом внешние течи через прокладки будут отсутствовать. Приблизительный расход смазочного материала возрастает до 1 литра на 1 тысячу километров. Также наблюдается замасливание электродов свечей. Опытные специалисты рекомендуют замену колпачков через 50 000 километров пробега.

Для работ по снятию колпачков лучше всего обзавестись специальным съёмником, а также для удобства неплохо иметь съемник пружин клапанов. Если таковых нет в наличии, придется действовать при помощи пассатижей и стерженя походящего диаметра для запрессовки. Потом действуем по следующим пунктам:

  1. Отключите клеммы аккумулятора;
  2. Выкрутите все свечи из блока цилиндров;
  3. Загоните первый цилиндр в верхнюю мертвую точку;
  4. Откручиваем крышку головки блока цилиндров;
  5. Открутите множество болтов крепления коромысел;
  6. При демонтаже коромысел вместе с осью следите за тем, что сухари не разлетелись в разные стороны. При сборке их нужно установить на место;
  7. Если не предполагается замена коромысел, то не снимайте их с оси, это поможет сохранить порядок и точность выставления;
  8. Также при снятии не переворачивайте вверх ось с коромыслами, чтобы не вылить масло из гидрокомпенсаторов.
  9. Надавите на пружину клапана либо съемником (через дополнительный болт), либо вручную;
  10. После сжатия освободятся два сухаря, которые достаем (удобно пинцетом);
  11. Убираем сжимающее устройство и убираем тарелку клапана;
  12. Вытаскиваем пружину клапана и шайбу под ней;

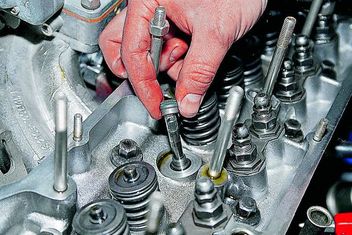

  13. Теперь спрессовываем установленный маслосъемный колпачок;
  14. Устанавливаем на колпачок цангу и бьем по втулке цанги (резкий удар);
  15. Если нет подходящей цанги, то вытаскиваем колпачок пассатижами. При этом тянуть надо строго вверх, без прокручивания;
  16. Не пытайтесь снять сальник отвертками. Керамическая втулка на клапане очень хрупкая;
  17. Снимите с нового колпачка пружину, чтобы не деформировать его при одевании на клапан;
  18. Смазываем маслом внутреннюю поверхность втулки и прогоняем ее по всей длине ножки клапана до втулки;
  19. Возьмите специальную запрессовочную втулку или трубку подходящего диаметра, и запрессуйте маслосъёмный колпачок на свое место. При этом удары должны быть легкими и короткими.
  20. Поставьте пружину на колпачок на место;
  21. Теперь собираем детали клапана в обратном порядке.

Со всеми остальными клапанами и сальниками производим то же самое.

Как правильно заменить сальники клапанов на автомобилях ВАЗ 2101. 2106. 2107, 2109 и т.п.
