Lanos радиатор охлаждения с кондиционером

СОДЕРЖАНИЕ
278 просмотров
15 декабря 2021

В очередной раз мне был адресован вопрос относительно радиатора охлаждения, по поводу чего я снова вынужден высказать своё негодование… как я уже писал ранее, "каждый третий переносит личный опыт владения одним автомобилем одной модели одного года выпуска (ещё и зачастую, приобретённым с рук) на все аналогичные модели любых годов выпуска (и ожесточённо доказывает что на данной модели всё только так, и иначе быть не может)". В результате горе-обладатель ЗАЗ Chance 1.3 2012 года выпуска, к примеру, сталкиваясь с необходимостью замены радиатора охлаждения, "гуглит" данную тему и почти всюду натыкается на информацию о взаимозаменяемости радиаторов охлаждения ЗАЗ SENS и LADA Samara… а ведь в его случае такой радиатор к его автомобилю НУ НИКАК не подойдёт!

РАЗ И НАВСЕГДА: как на "Сенсе" (1.3 мотор), так и на "Ланосе" (1.5 мотор) встречаются радиаторы охлаждения ДВУХ ТИПОВ: "короткий" и "полноразмерный". Как правило, "короткими" радиаторами комплектовались автомобили в базовой комплектации ("S"), а полноразмерными — автомобили в комплектации с кондиционером… но в 2010 году этот принцип был нарушен, и на автомобилях в базовой комплектации стали встречаться штатно установленные "полноразмерные" радиаторы. На автомобилях 2012 года "коротких" радиаторов и вовсе уже не встретить.

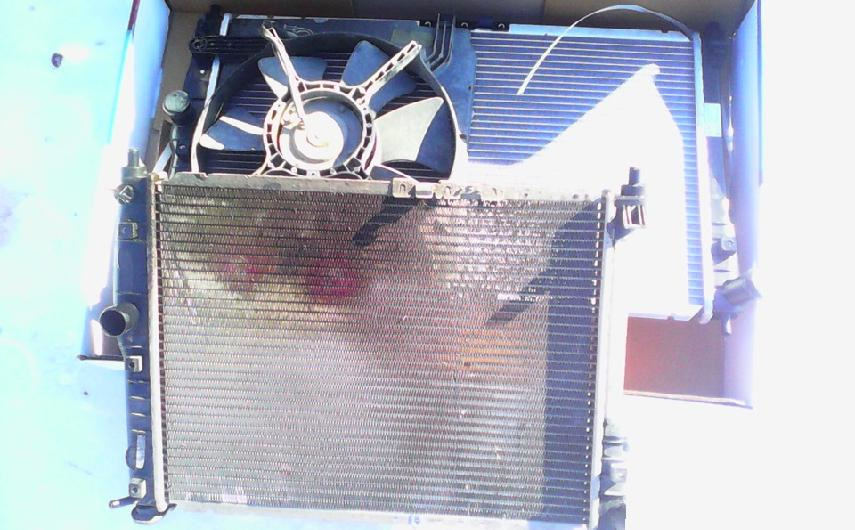

Сколь я не пытался на словах объяснить, чем отличается "короткий" радиатор от "полноразмерного" — удавалось это не часто… поэтому ниже всё НАГЛЯДНО (на примере "короткого" радиатора SENS):

На Ланосах в комплектации без кондиционера так же встречаются "короткие" радиаторы, но владельцам Ланосов в этом смысле повезло меньше: никакой заглушки тут нет — ПРОСТО ДЫРА:

Как в случае с SENS (Chance 1.3), так и в случае с Lanos (Chance 1.5) при установке кондиционера потребуется замена радиатора охлаждения… кроме тех случаев, когда штатно уже установлен "полноразмерный" радиатор (например, на автомобилях 2012 года выпуска)

"Короткий" радиатор SENS (Chance 1.3 ‘S’) взаимозаменяем с радиатором "Самары" (ВАЗ 2108-15), НО

Как выяснилось, наличие в радиаторе 2108 шпильки (в том месте, где у "Сенса" сквозное отверстие) для некоторых — неразрешимая проблема. Для обладателей "правильно растущих" рук подскажу как минимум два набора инструментов, которые помогут решить эту "неразрешимую" проблему:

1) молоток+наковальня
2) болгарка+дрель…

‘Полноразмерный’ радиатор SENS (Chance 1.3 ‘SX’) по габаритам соответствует ланосовскому ("полноразмерному"), отличается зеркальным расположением патрубков, и ни с каким из радиаторов семейства ВАЗ НЕ-взаимозаменяем.

Ну и напоследок, для тех, кто всё ещё не уловил разницу, привожу сравнительные фото радиаторов "Самары" и "Приоры". Между собой они отличаются ПРИМЕРНО так же как "короткий" и "полноразмерный" радиатор SENS.

код Luzar LRc 0561

OEM номер: TF6960-1301012 96182261

Размер сердцевины, мм: 635*340*36

Где купить

Применяемость для А/М

Фирменное наименование – LRc – Luzar Radiator cooler

Мы изготавливаем сотни моделей радиаторов охлаждения двигателя для автомобилей. Выпускаются радиаторы практически для любых марок, представленных на российском рынке, различных модификаций, с различными моторами. В разработке постоянно находятся десятки новых радиаторов охлаждения – для популярных и новейших автомобилей, которые можно купить на территории России и СНГ.

Радиатор системы охлаждения – это теплообменник, который не дает двигателю перегреваться во время работы. Радиатор охлаждения рассеивает избыточное. подробнее

Фирменное наименование – LRc – Luzar Radiator cooler

Мы изготавливаем сотни моделей радиаторов охлаждения двигателя для автомобилей. Выпускаются радиаторы практически для любых марок, представленных на российском рынке, различных модификаций, с различными моторами. В разработке постоянно находятся десятки новых радиаторов охлаждения – для популярных и новейших автомобилей, которые можно купить на территории России и СНГ.

Радиатор системы охлаждения – это теплообменник, который не дает двигателю перегреваться во время работы. Радиатор охлаждения рассеивает избыточное тепло, поступающее от автомобильного двигателя через посредство охлаждающей жидкости, тем самым поддерживая оптимальную температуру 85-100°C (в зависимости от марки автомобиля).

Читайте также:  Схема подключения гбо диджитроник

Конструкция радиаторов системы охлаждения от LUZAR

Радиаторы охлаждения LUZAR можно разделить на три типа:

  1. Трубчато-пластинчатый, сборный, алюминиевый. Состоит из алюминиевых пластин, сквозь которые проходят алюминиевые трубки, внутри которых бежит охлаждающая жидкость. Бачки на таких радиаторах изготавливаются из пластика.
    Радиаторы охлаждения такого типа используются для двигателей малой кубатуры – в связи с ограниченной теплоотдачей; имеют наилучшую жесткость и малый вес, а также наименьшую стоимость.
  2. Трубчато-ленточный, несборный (паяный), алюминиевый. Гофрированная алюминиевая лента в таком радиаторе находится между алюминиевыми плоскоовальными трубками. Бачки радиаторов данного типа могут изготавливаться как из пластика (наиболее распространено), так и из металла (чаще всего применяется для грузовых радиаторов охлаждения).
    Конструкция несборных (паяных) алюминиевых радиаторов охлаждения является наиболее универсальной, позволяя создавать теплообменники с любыми заданными характеристиками. Имеют малый вес и относительно высокую жесткость, а также оптимальную цену.

Трубчато-ленточный, несборный (паяный), медно-латунный. По конструкции очень близок к типу 2 – между медными плоскоовальными трубками расположены медные ленты, сложенные в виде «гармошки». При этом бачки на таких радиаторах охлаждения используются латунные – в целях повышения общей жесткости конструкции.
Медные радиаторы охлаждения – благодаря высокой удельной теплоемкости меди – обладают отличными показателями теплоотдачи. Однако – в связи с высокой мягкостью меди – радиаторы охлаждения из этого металла вынуждено имеют узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения в максимальной эффективности. Также медные радиаторы охлаждения имеют наиболее высокие цены и наименьшую жесткость на кручение, излом и внутреннее давление. В этой связи медные радиаторы охлаждения являются «устаревшими» и постепенно выбывают из применения.

LUZAR: гарантия и надежность

Мы производим радиаторы по стандартам заводов-производителей автомобилей. Каждый экземпляр проходит проверку избыточным давлением и агрессивной средой, чтобы на стадии производства можно было выявить коррозийные дефекты и нарушения герметичности.

Продукция LUZAR распространяется через партнерские магазины, список которых можно узнать в разделе «Где купить?». В этих же магазинах вы можете обменять радиатор охлаждения при обнаружении дефекта или несовместимости со своим автомобилем.

На вопросы о производстве, упаковке, установке и продаже отвечают наши менеджеры по телефону 8-800-555-8965.

В конструкции автомобилей марки Ланос используется система водяного охлаждения, составным элементом которой является радиатор. Другое название этого устройства — теплообменник. Предназначен он для быстрого охлаждения теплоносителя, циркулирующего в отдельной системе двигателя. Рано или поздно это устройство выходит из строя, и требуется его ремонт или замена. Как заменить радиатор охлаждения на автомобиле Шевроле или ДЭУ Ланос, рассмотрим подробно, чтобы этот процесс не вызывал трудностей у владельцев.

Для чего нужен радиатор охлаждения на автомобиле

На современных автомобилях используется водяная система охлаждения. С ее помощью происходит не просто охлаждение работающего мотора, но еще и поддержание рабочей температуры в заданном диапазоне 85-105 градусов.

Процесс охлаждения двигателя называется системой потому, что состоит из соответствующих деталей и механизмов. Главное назначение рассматриваемого устройства в том, чтобы обеспечивать охлаждение теплоносителя, в качестве которого выступает антифриз или тосол. Теплообмен радиатора обеспечивается за счет поступления потока холодного воздуха при движении автомобиля — способ естественного обдува. Если естественного охлаждения не хватает для поддержания рабочей температуры двигателя, то в работу вступают вентиляторы. В конструкции автомобиля Ланос устанавливается 1 или 2 вентилятора охлаждения, включение которых обеспечивается температурным датчиком.

Когда менять устройство

Зная назначение радиатора на Ланосе, следует разобраться в вопросе его замены. На Ланосы с завода устанавливаются алюминиевые теплообменники, срок службы которых в среднем не превышает 5-6 лет. Увеличить срок службы устройства можно путем своевременной замены антифриза, а также применения качественных охлаждающих жидкостей.

Читайте также:  Пежо боксер дымит черным

Причиной выхода из строя радиатора может стать механическое воздействие на пластины, в результате чего происходит деформация трубок с теплоносителем. На вопрос о том, когда менять радиатор охлаждения на Ланосе, имеется следующий ответ — делать это необходимо непосредственно при обнаружении его течи. Причем немаловажно убедиться, что течь возникла именно по причине неисправности теплообменника, а не других элементов системы.

Заменить или отремонтировать радиатор

Если на автомобиле стоит медный или латунный радиатор, который потек, то его не только можно, но и нужно ремонтировать. Ведь стоимость такого устройства достаточно высока, поэтому покупка нового медного радиатора обойдется в копеечку. Если предпочитаете ставить на Ланос медный радиатор охлаждения, то сделать его можно по заказу. Еще есть вариант установить теплообменник от автомобилей ВАЗ.

Обычные алюминиевые радиаторы, которые устанавливаются на Ланосы с завода, стоят в 5 раз дешевле медных, поэтому при обнаружении их неисправностей, лучше произвести замену. Для ремонта алюминиевого теплообменника понадобится специальное спаечное оборудование. Кроме того, даже после проведения этих спаечных работ, такое устройство не прослужит более 1-2 лет. Ремонт алюминиевого радиатора охлаждения Ланос (ссылка) рационально выполнять своими руками в случае возникновения течи в месте соединения бачка с сотами.

Почему на Ланосах устанавливаются радиаторы разных размеров

На Ланосах устанавливаются радиаторы охлаждения разных размеров. С чем это связано? Наверняка вы замечали, что под капотом Ланосов устанавливаются теплообменники, которые имеют отличительные особенности по конструкции. На Ланосах применяются два типа радиаторов:

  • Широкие и короткие — устанавливаются на автомобилях Lanos, которые не имеют кондиционера
  • Плоские и длинные — используются на Ланосах с кондиционерами, а также на автомобилях, где предусмотрена возможность установки системы кондиционирования

На Ланосах с плоскими теплообменниками используется 2 вентилятора охлаждения. Для охлаждения короткого теплообменника применяется один вентилятор.

Необходимые инструменты и материалы для проведения замены радиатора на Ланосе

Если обнаружили неисправность теплообменника на Шевроле, ДЭУ или ЗАЗ Ланос, то перед его заменой, следует купить новый радиатор. Сегодня эти устройства выпускаются разными производителями, и какой марки лучше купить, рассмотрено в кратком обзоре. Однако все автовладельцы сходятся во мнении на теплообменниках датской фирмы Nissens, отличающиеся достойным качеством и стоимостью.

Кроме нового теплообменника, при проведении замены понадобятся следующие инструменты:

Такой примитивный набор инструментов говорит о том, что процесс замены не представляет никаких трудностей. Кроме инструментов, понадобится емкость, объем которой должен быть не менее 5 литров. В эту емкость будет сливаться ОЖ из системы. После замены радиатора рекомендуется заливать в систему новый антифриз. Подробное описание, как провести замену антифриза на Ланосе с промывкой системы, представлено в этом материале.

Для замены требуется также выбрать соответствующий антифриз. Объем системы охлаждения Lanos составляет 7 литров, но так как опустошить ее полностью невозможно, то хватит 5 литров антифриза или тосола.

Инструкция как снять и заменить радиатор на Шевроле ДЭУ и ЗАЗ Ланос

О том, как выполняется замена радиатора охлаждения Ланос, знают далеко не многие владельцы этой марки автомобиля. Чтобы процедура прошла не только успешно, но еще и максимально быстро, рекомендуется производить работы с соблюдением инструкции. Сразу стоит отметить, что рассматриваемая процедура не представляет никаких трудностей, и может быть выполнена самостоятельно владельцем ТС. Ехать для этого в автосервис совсем не обязательно.

Когда все инструменты и материалы к проведению работ готовы, следует приступать. Пошаговая инструкция о том, как снять и заменить радиатор охлаждения на Lanos, представлена ниже:

  1. Для начала нужно установить автомобиль на ровной площадке. Ставить машину на смотровую яму вовсе не обязательно, так как основная часть работ будет выполняться в подкапотном пространстве
  2. Перед тем, как слить охлаждающую жидкость из системы, нужно откинуть клемму «минус» от аккумулятора
  3. Чтобы слить охлаждающую жидкость, понадобится изначально демонтировать защиту двигателя (она крепится на 4 или 5 болтовых креплениях, что зависит от конструкции устройства)
  4. С левой стороны в нижней части радиатора отыскать пробку, которую следует выкрутить, чтобы слить антифриз. При этом учитывайте немаловажное условие, что сливать ОЖ необходимо на остывшем двигателе, что позволит предотвратить получение ожогов
  5. После вывинчивания пробки, необходимо подставить емкость для сбора антифриза
  6. Пока из системы сливается ОЖ, можно продолжить выполнение работ по снятию теплообменника на Ланосе
  7. Чтобы слилась вся жидкость из системы, необходимо отсоединить шланг, который подведен к дроссельному узлу. Для его снятия требуется ослабить крепление хомута, и произвести демонтаж
  8. Радиатор на Ланосе рекомендуется снимать вместе с вентиляторами, что упростит выполнение работ по замене. Возле каждого вентилятора имеются колодки, которые необходимо разъединить. Для их разъединения, следует нажать на фиксатор, и вывести из зацепления. Первый вентилятор имеет меньший размер лопастей, по сравнению со вторым
  9. Аналогично разъединяется колодка питания большого вентилятора охлаждения
  10. Отсоединить шланг от радиатора, который идет к расширительному бачку. Для этого необходимо ослабить крепление хомута
  11. С другой стороны радиатора в верхней части ослабить крепление хомута подводящего патрубка, после чего его снять
  12. Открутить крепление отводящего шланга от водораспределительной трубы. Сделать это можно в месте подключения патрубка к радиатору, но добраться к хомуту из-под капота совсем не удобно. Намного удобнее выкрутить хомут в месте подключения патрубка к водораспределительной трубке, как показано на фото
  13. Далее переходим к вывинчиванию крепежных элементов радиатора Ланос. Для этого понадобится ключ на «10», при помощи которого вывинчивается болт крепления верхнего кронштейна с левой стороны
  14. Аналогичный болт крепления кронштейна вывинчивается с противоположной стороны
  15. После вывинчивания крепежных болтов, необходимо снять кронштейны с подушечками, и произвести снятие радиатора с автомобиля
  16. Осмотреть целостность кронштейнов (верхних и нижних). При наличии трещин, их следует заменить
Читайте также:  Коробка передач chevrolet lacetti

Когда радиатор с автомобиля Ланос снят, его можно заменить на новый. Если производится замена, то предварительно понадобится перенести с извлеченного устройства вентиляторы. Как это сделать, подробно описано ниже:

  • Вентиляторы к радиатору крепятся при помощи 6 болтов, которые необходимо выкрутить. Каждый вентилятор крепится при помощи 3 болтов. Если на устройстве установлен 1 вентилятор, то он крепится 3 болтами
  • После вывинчивания болтов, следует перенести вентиляторы на новый теплообменник, зафиксировав их болтами
  • Аналогичным образом к новому радиатору подсоединяется патрубок, идущий на водораспределительную трубу
  • Устанавливается устройство на место

Как видно, процедура замены вовсе не трудная, и требует по времени не более 1 часа. С этой задачей справится даже новичок. Сборка осуществляется в последовательности обратной снятию. В завершении следует залить новый или слитый антифриз в систему. Если заливается старый антифриз, то предварительно его рекомендуется процедить его через тонкую марлю. Для заполнения системы охлаждения, понадобится 7 литров. Однако, так как слить весь антифриз практически невозможно, для заполнения системы хватит 5 литров. Подробное видео описание по замене радиатора охлаждения на Шевроле Ланос 1,5 представлено ниже.

Выше описанная инструкция подходит для автомобилей Ланос не только без кондиционера, но и с кондиционером. Если Ланос с кондиционером, то перед радиатором охлаждения двигателя находится дополнительный теплообменник системы кондиционирования. Забегая на перед, необходимо отметить, что для снятия радиатора кондиционера на Ланосе, понадобится предварительно демонтировать теплообменник охлаждения двигателя. Подробная инструкция о том, как снять радиатор кондиционера Lanos (ссылка), и выполнить его замену, представлена на сайте.
