Пины, провода, уплотнители разъемы и контакты VAG и их соответствие.

И так поехали…
MQS — Micro Quadlok System – ширина контакта 0,63 mm

AMPMODU MTE/TandemSpring – ширина контакта 0,64 mm

MCON – ширина контакта 1,2 mm

Micro Timer – ширина контакта 1,5 mm

2 ____ 0,35-0,5 mm² _ красный ___ _ 357 972 740 E
2 ____ 0,5-1,0 mm² __ серый _____ _ 357 972 740 D
2 ____ 1,0 mm² _____ желтый _____ 357 972 740 F
2 ____ заглушка ____ оранжевый _ 3C0 972 841

3 ____ 0,35-1,0 mm² _ синий _____ _ 357 972 741
3 ____ 1,5 mm² _____ коричневый _ 1J0 972 741 A
3 ____ 1,5-2,5 mm² __ оранжевый __ 357 972 741 B
3 ____ заглушка ____ зеленый ___ _ 357 972 841

4 ____ 0,35-1,0 mm² _ желтый ___ _ 357 972 742
4 ____ 0,5-1,5 mm² __ белый ______ 357 972 742 A
4 ____ 1,5-2,5 mm² __ красный ____ 357 972 742 B
4 ____ 2,5-4,0 mm² __ синий ______ 357 972 742 E
4 ____ 4,0-6,0 mm² __ зеленый ____ 357 972 742 C
4 ____ 6,0 mm² _____ серый ______ 357 972 742 D
4 ____ заглушка ____ черный ___ _ 357 972 842

—————————————————————————————————————————————
Устаревшие номера и их замены
| старый | ———— | новый |
357 972 741 A ____ 1J0 972 741 A
357 972 840 ______ 3C0 972 841
N 103 358 03 _____ 000 979 131 EA
N 105 111 01 _____ 000 979 025 E
N 105 111 02 _____ 000 979 025 EA
N 105 111 03 _____ 000 979 025 E
N 105 111 04 _____ 000 979 025 EA
N 105 113 03 _____ 000 979 026 E
N 105 114 03 _____ 000 979 026 E
N 105 115 03 _____ 000 979 242 E
N 105 116 01 _____ 000 979 027 E
N 105 117 01 _____ 000 979 152 E
N 105 118 01 _____ 000 979 243 E
N 105 119 01 _____ 000 979 308 E
N 105 974 01 _____ 000 979 034 E
N 105 975 04 _____ 000 979 034 EA
N 105 981 01 _____ 000 979 035 E
N 105 982 03 _____ 000 979 035 EA
N 907 647 02 _____ 000 979 009 E
N 907 647 03 _____ 000 979 009 EA
N 907 647 04 _____ 000 979 009 EA
N 907 648 01 _____ 000 979 012 E
N 907 648 02 _____ 000 979 012 E
N 907 648 03 _____ 000 979 012 EA
N 907 648 04 _____ 000 979 012 EA

Так же все это и даже чуть больше можно рассмотреть не просто пинами, но и ремонтными проводами

Далее, мне хотелось бы еще остановиться на колпачках для разъемов.

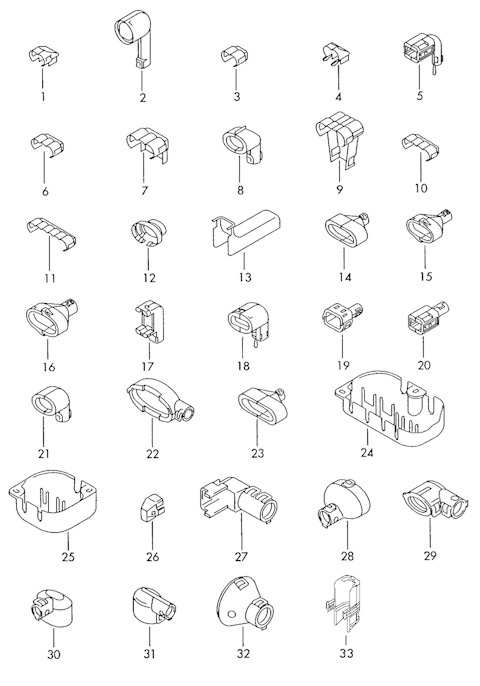

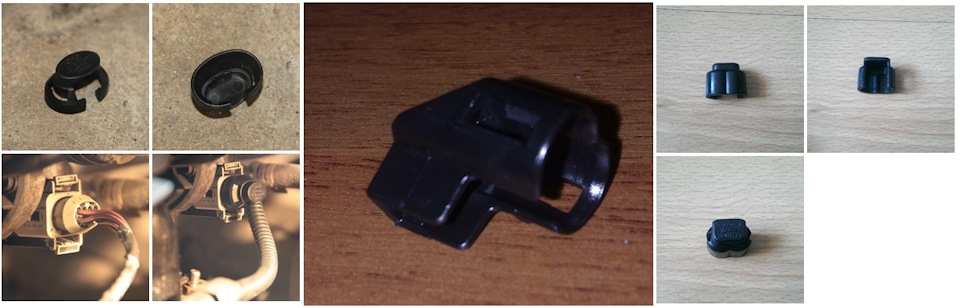

На D2 я наткнулся на интересную информацию о защитных колпачках для разъемов, считаю, что защитные колпачки это очень нужная вещь. Они защищают от влаги пыли и грязи. Ну и придают любому разъему вид завершенности и аккуратности)

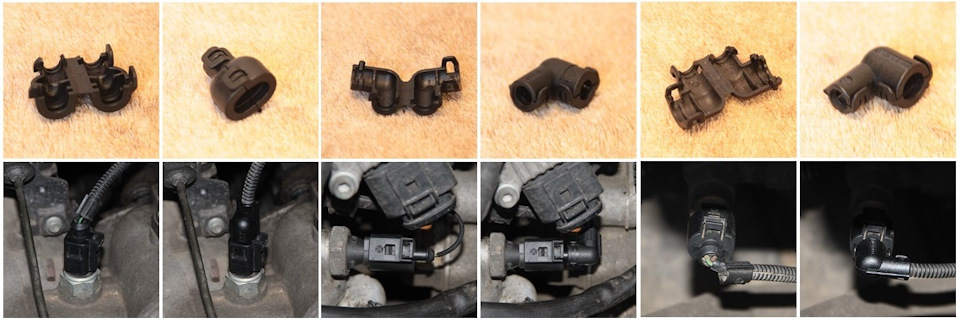

Под капотом считаю тоже все должно быть красиво) Стоимость копеечная, устанавливается легко и быстро.
1J0 971 921 E (8 контактов) для фар
030 971 921 (2 контакта) для насоса омывателя фар
1J0 971 921 J (4 контакта) для ДТОЖ (датчик температуры охлаждающей жидкости)

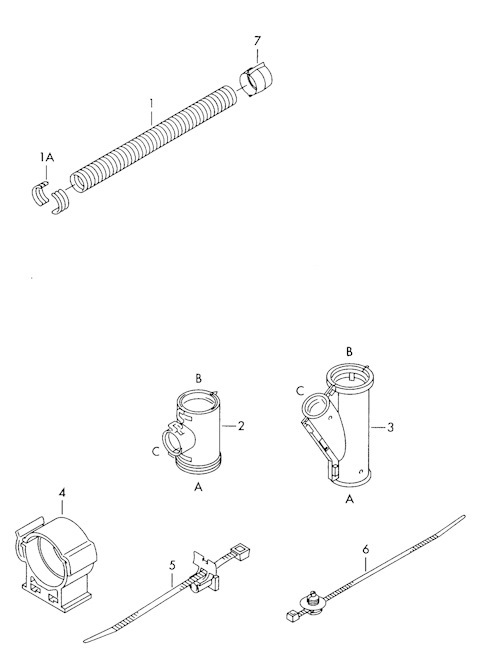

(1А) Адаптер для гофрированной трубы:
N 907 481 01 — 10/7,5мм
N 907 484 01 — 22/17мм -40C/+180C
N 907 484 01 — 22/17мм -40C/+180C

(2) T-обр. раздел-ль гофрированной трубы:
N 906 688 01 — 3,5-7,0мм
N 906 689 01 — 10-7,5-7,5мм
N 906 692 01 — 13-10-10мм
N 906 693 01 — 13-13-7,5мм
N 906 694 01 — 13-7,5-13мм
N 906 801 01 — 13-13-10мм
N 906 695 01 — 17-17-10мм
N 906 696 01 — 17-17-7,5мм
N 906 697 01 — 17-13-13мм
N 908 931 01 — 17-13-17мм
N 906 802 01 — 17-13-7,5мм
N 906 804 01 — 22-22-4,5мм
N 908 174 01 — 22-22-10мм
N 906 805 01 — 22-13-17мм
N 906 806 01 — 22-22-22мм
N 906 834 01 — 17-7,5-17мм использовать с N 906 851 01
N 909 120 01 — 22-26-10мм использовать с N 906 851 01
N 906 890 01 — 22-22-13мм
N 909 050 01 — 10-4,5-7,5мм
N 907 018 01 — 7,5-7,5-5мм
N 907 019 01 — 10-6,9-10мм
N 907 020 01 — 13-13-8,5мм
N 907 021 01 — 17-17-8,5мм
N 907 023 01 — 22-22-8,5мм
N 907 047 01 — 22-17-13мм
N 907 048 01 — 22-22-7,5мм
N 907 024 01 — 26-26-8,5мм
N 907 211 01 — 13-4,5-10мм
1J0 971 615 CC — 27-26-9,2мм
1K0 971 845 AB — 2-6,5/2,2-3мм

(3) Y-образ. распр-ль гофрированной трубы
037 972 645 — 3,5-7мм
N 906 807 01 — 7,5-4,5-4,5мм
N 906 812 01 — 22-17-13мм
N 907 183 01 — 22-22-22мм
N 907 318 01 — 26-22-22мм
420 972 943 — 7,5-4,5-4,5- 4,5мм (M-обр. разветв. для гофр. трубок)

Читайте также:  Замена втулок стабилизатора акцент тагаз

(4) Пружинный зажим гофрированной трубы:
8E0 972 821 — 4,5мм
8E0 972 081 A — 7,5мм
8E0 972 821 A — 13мм
8K0 972 081 — 16мм
4H0 972 081 — 17мм
4H0 972 081 A — 22мм

(4) Кронштейн гофрированной трубы:
N 104 468 01 — 4,5мм
N 906 979 01 — 13мм
N 906 980 01 — 17мм
N 906 981 01 — 22мм
N 906 982 01 — 26мм

(5) Кабельная стяжка с держателем для пластикового штифта:
8L0 971 838 — 5X300
8E0 971 818 A — 5X207

(6) Хомут для связывания проводов (для диам.отв./толщ. лист.):
3W0 971 838 — 4,6X193 6,5/0,3-3
8E0 971 818 — 4,5Х207 6,5/0,9-3
8Z0 971 850 B — 6,5Х300

(7) Наконечник гофрированной трубы:
N 906 819 01 — 4,5мм
N 906 820 01 — 7,5мм
N 906 821 01 — 10мм
N 906 822 01 — 13мм
N 906 826 01 — 17мм
N 906 827 01 — 22мм

Опытный

Каталог оригинальных коннекторов (пинов), используемых в автомобилях группы VAG (названия, характеристики, оригинальные номера)

Поскольку сам несколько раз сталкивался с различными ремонтами проводки и сборкой новых разъёмов на оригинальных деталях VAG (всё едино от Audi до Skoda, что очень удобно), решил поделиться информацией с номерами и типами коннекторов (контактов) для этих разъёмов. Таблички и фото из интернета.

Предлагаю разделить контакты по типу самого коннектора:

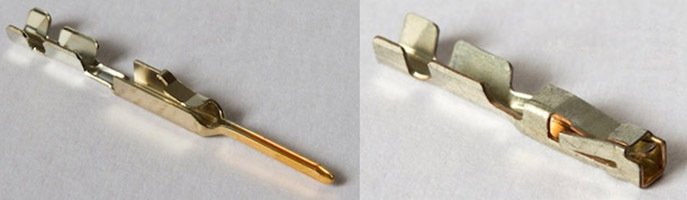

1) MQS — Micro Quadlok System – ширина контакта 0,63 мм (самый тонкий пин, он имеет квадратное сечение и напоминает иглу), используется для подключения низконагруженных элементов, таких как, например, светодиодные подсветки в салоне и багажнике. Их бывает два варианта: для проводов сечением 0,5 мм2 и 0,75 мм2.

Коннекторы шириной 0,63 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 009 E (тип "мама") и 000 979 012 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 907 647 01 (тип "мама") и 61 13 1 383 672 (тип "папа")

Коннекторы шириной 0,63 мм с проводом сечением 0,75 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 164 E (тип "мама") и 000 979 165 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: 61 13 1 393 724 (тип "мама") и 61 13 1 393 723 (тип "папа")

Таблица ниже приведена для наглядности:

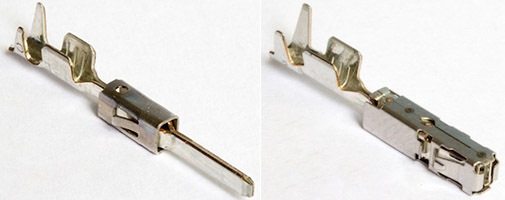

2) Micro Timer – ширина контакта 1,5 мм (обычный пин, он имеет прямоугольное сечение), используется для подключения низконагруженных элементов, таких как, например, подсветки номера с лампами типа "festoon". Их бывает три варианта: для проводов сечением 0,5 мм2, 1,0 мм2 и 1,5 мм2.

Коннекторы шириной 1,5 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 019 E (тип "мама") и 000 979 020 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 103 357 06 (тип "мама") и N 103 360 05 (тип "папа")

Коннекторы шириной 1,5 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 131 E (тип "мама") и 000 979 132 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 103 358 07 (тип "мама") и N 103 361 05 (тип "папа")

Коннекторы шириной 1,5 мм с проводом сечением 1,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 253 E (тип "мама") и 000 979 254 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 103 358 07 (тип "мама") и N 103 361 05 (тип "папа")

Таблица ниже приведена для наглядности:

3) Junior Power Timer – ширина контакта 2,8 мм (плоский пин, он имеет прямоугольное сечение), используется для подключения нагруженных элементов. Их бывает три варианта: для проводов сечением 0,5 мм2, 1,0 мм2 и 2,5 мм2.

Коннекторы шириной 2,8 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 021 E (тип "мама") и 000 979 022 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 906 844 05 (тип "мама") и N 103 189 05 (тип "папа")

Читайте также:  Присадки от стука гидрокомпенсаторов отзывы

Коннекторы шириной 2,8 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 133 E (тип "мама") и 000 979 134 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 906 844 05 (тип "мама") и N 103 189 05 (тип "папа")

Коннекторы шириной 2,8 мм с проводом сечением 2,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 225 E (тип "мама") и 000 979 226 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 906 845 05 (тип "мама") и N 103 190 05 (тип "папа")

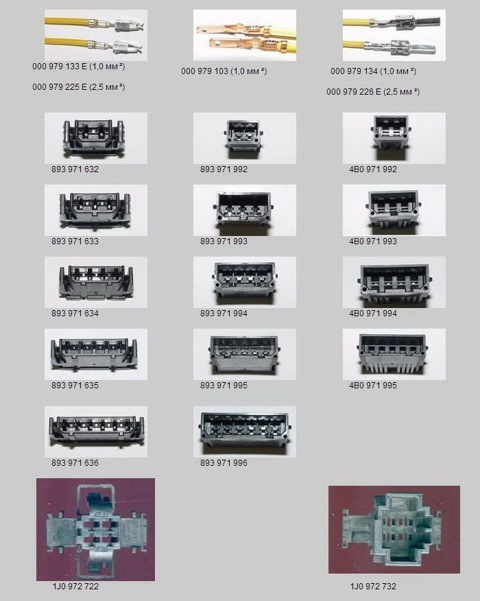

Таблица ниже приведена для наглядности:

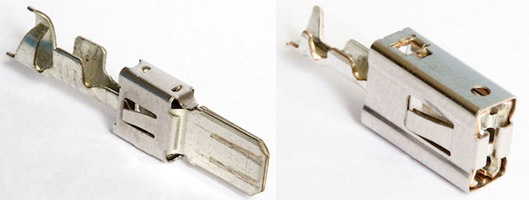

4) Standard Power Timer – ширина контакта 4,8 мм (большой плоский пин, он имеет прямоугольное сечение), используется для подключения более нагруженных элементов. Их бывает три варианта: для проводов сечением 1,0 мм2, 2,5 мм2 и 4,0 мм2.

Коннекторы шириной 4,8 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 135 E (тип "мама") и 000 979 136 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 907 326 03 (тип "мама") и N 103 191 03 (тип "папа")

Коннекторы шириной 4,8 мм с проводом сечением 2,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 227 E (тип "мама") и 000 979 228 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 907 327 03 (тип "мама") и N 103 192 03 (тип "папа")

Коннекторы шириной 4,8 мм с проводом сечением 4,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 306 E (тип "мама") и 000 979 307 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: N 906 966 03 (тип "мама") и N 103 193 03 (тип "папа")

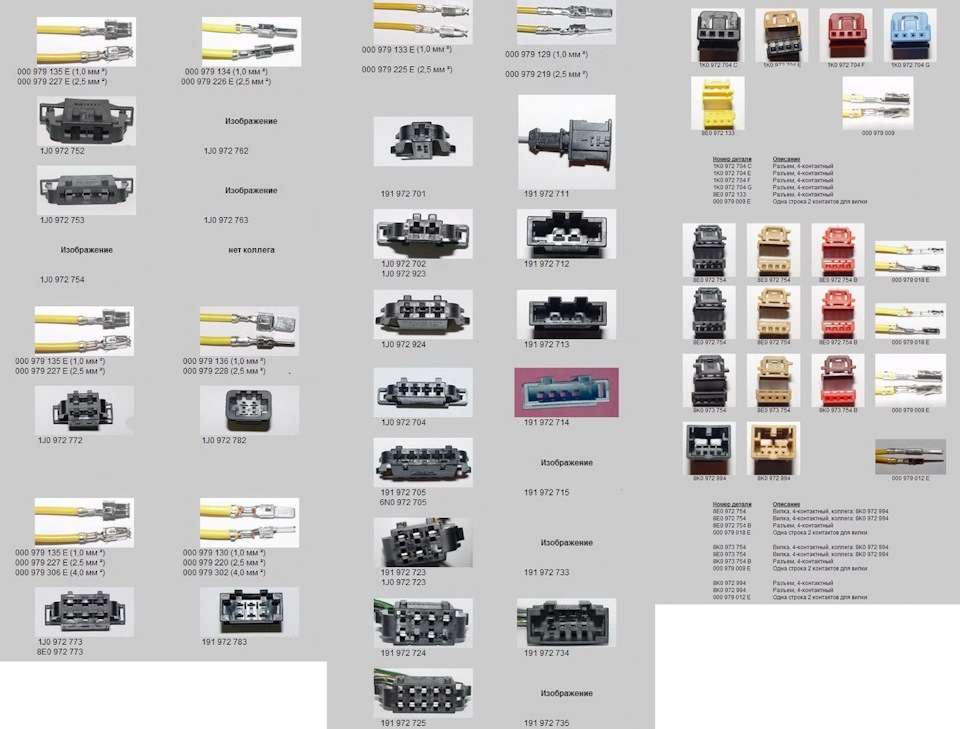

Таблица ниже приведена для наглядности:

Так же есть ещё контакты для MCP разъёмов (Multiple Contact Point), они делятся на коннекторы шириной 1,5 мм, 2,8 мм и 4,8 мм:

1) MCP1.5 — Multiple Contact Point – ширина контакта 1,5 мм (обычный пин, он имеет прямоугольное сечение), используется для подключения низконагруженных элементов. Их бывает три варианта: для проводов сечением 0,5 мм2, 1,0 мм2 и 1,5 мм2.

Коннекторы MCP шириной 1,5 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 025 E (тип "мама") и 000 979 020 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 87 26 (тип "мама") и N 103 360 05 (тип "папа")

Коннекторы MCP шириной 1,5 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 150 E (тип "мама") и 000 979 132 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 86 26 (тип "мама") и N 103 361 05 (тип "папа")

Коннекторы MCP шириной 1,5 мм с проводом сечением 1,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 255 E (тип "мама") и 000 979 254 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 85 26 (тип "мама") и N 103 361 05 (тип "папа")

Таблица ниже приведена для наглядности:

2) MCP2.8 — Multiple Contact Point – ширина контакта 2,8 мм (плоский пин, он имеет прямоугольное сечение), используется для подключения нагруженных элементов. Их бывает три варианта: для проводов сечением 0,5 мм2, 1,0 мм2 и 2,5 мм2.

Коннекторы MCP шириной 2,8 мм с проводом сечением 0,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 026 E (тип "мама") и 000 979 022 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 015 545 04 26 (тип "мама") и N 103 189 05 (тип "папа")

Читайте также:  Термос с подогревом от прикуривателя

Коннекторы MCP шириной 2,8 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 151 E (тип "мама") и 000 979 134 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 013 545 76 26 (тип "мама") и N 103 189 05 (тип "папа")

Коннекторы MCP шириной 2,8 мм с проводом сечением 2,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 242 E (тип "мама") и 000 979 226 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 013 545 78 26 (тип "мама") и N 103 190 05 (тип "папа")

Таблица ниже приведена для наглядности:

3) MCP4.8 — Multiple Contact Point – ширина контакта 4,8 мм (большой плоский пин, он имеет прямоугольное сечение), используется для подключения более нагруженных элементов. Их бывает три варианта: для проводов сечением 1,0 мм2, 2,5 мм2 и 4,0 мм2.

Коннекторы MCP шириной 4,8 мм с проводом сечением 1,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 152 E (тип "мама") и 000 979 136 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 47 26 (тип "мама") и N 103 191 03 (тип "папа")

Коннекторы MCP шириной 4,8 мм с проводом сечением 2,5 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 243 E (тип "мама") и 000 979 228 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 49 26 (тип "мама") и N 103 192 03 (тип "папа")

Коннекторы MCP шириной 4,8 мм с проводом сечением 4,0 мм2 (2 коннектора на каждом из концов провода длиной 60 см)
имеют номера: 000 979 308 E (тип "мама") и 000 979 307 E (тип "папа")
Те же коннекторы, но без провода (то есть пины отдельно) имеют номера: A 018 545 51 26 (тип "мама") и N 103 193 03 (тип "папа")

Таблица ниже приведена для наглядности:

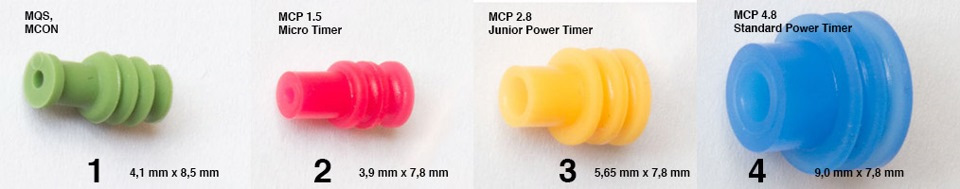

Также для этих коннекторов предусмотрены уплотнители для герметизации самих разъёмов, в которые вставляются эти пины:

1 ____ 0,35 mm² ____ желтый _____ 3B0 972 742 B
1 ____ 0,5-0,75 mm² зеленый ____ 3B0 972 742 C
1 ____ заглушка ____ синий _______ 3B0 972 840

2 ____ 0,35-0,5 mm² _ красный _____ 357 972 740 E
2 ____ 0,5-1,0 mm² __ серый ________ 357 972 740 D
2 ____ 1,0 mm² ______ желтый _______ 357 972 740 F
2 ____ заглушка _____ оранжевый __ 3C0 972 841

3 ____ 0,35-1,0 mm² __ синий ________ 357 972 741
3 ____ 1,5 mm² _______ коричневый _ 1J0 972 741 A
3 ____ 1,5-2,5 mm² ___ оранжевый __ 357 972 741 B
3 ____ заглушка ______ зеленый ______ 357 972 841

4 ____ 0,35-1,0 mm² __ желтый ______ 357 972 742
4 ____ 0,5-1,5 mm² ___ белый _______ 357 972 742 A
4 ____ 1,5-2,5 mm² ___ красный _____ 357 972 742 B
4 ____ 2,5-4,0 mm² ___ синий ________ 357 972 742 E
4 ____ 4,0-6,0 mm² ___ зеленый _____ 357 972 742 C
4 ____ 6,0 mm² _______ серый ________ 357 972 742 D
4 ____ заглушка ______ черный ______ 357 972 842

Правильную схему обжима пинов с уплотнителем можно посмотреть на фото ниже:

Электрическая система автомобилей начала формироваться еще в середине 40-х годов прошлого столетия. С тех пор прошло немало времени и сегодня количество проводов в железных конях достигает просто невообразимых объемов, даже несмотря на принятие ряда мер по упрощению соединений электрики. И все это многообразие должно быть подключено к соответствующим устройствам, что обуславливает необходимость клемм и разъемов, а в некоторых случаях и переходников. Все эти элементы достаточно надежны и необходимость их покупки в большинстве случаев обусловлена чисто механическими повреждениями.

Если и вы столкнулись с потребностью купить переходники, провода, клеммы и разъемы, то на этой странице нашего каталога вы сможете найти все необходимое. И речь идет не только о деталях для отечественных и зарубежных легковых автомобилей, но и соответствующих компонентах для тракторов, автобусов и некоторых видов специальной техники. Наиболее востребованные элементы электрических соединений постоянно имеются в наличии и могут быть получены вами практически сразу же. Что же касается цен на представленные товарные позиции – а не лучше ли лично и прямо сейчас изучить их?

Комментировать
269 просмотров
Комментариев нет, будьте первым кто его оставит

Это интересно
Adblock detector
