Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

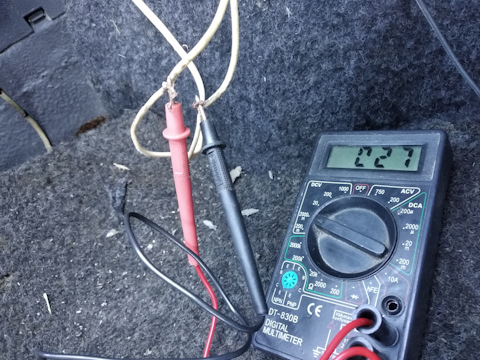

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

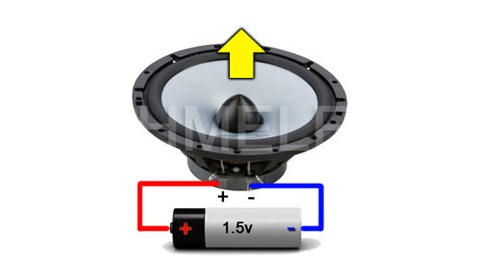

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Как определить плюсовой провод и минусовай — поиск по DRIVE2

Как правильно выявить полярность на динамиках? | Форум

Ребята проблема такая: В авто используются 4 динамика, тоесть 2 спереди простые фронталки и 2 блина сзади. С магнитолой куда что подключать разобрался. Вопрос в следующем, как выявить где на какой динамик идет плюс, а где минус ? Просто предыдущий хозяин кинул проводку.

Как определить плюс и минус у твитера? — Сообщество.

Собственно вопрос в заголовке… на твитере никаких обозначений нет… если понаблюдать то любой динамик если перевернуть клеммами на верх то на всех динамиках плюс как правило с права…на твитерах не обращал внимание так же или нет… ну в целом интересно как можно.

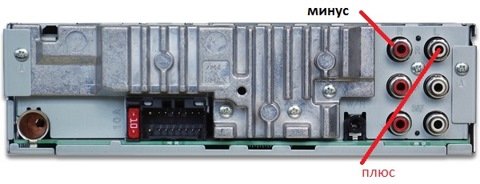

Определяем полярность на проводах магнитоллы и динамиках.

Так как бюджетность моего авто определяют затраты бюджетные, то есть при неплохой магнитолле считаю покупать специальные провода для динамиков китайского производства на рынке расточительно.

Краткий курс автоэлектрики. Проводка. — Chevrolet Aveo Sedan.

Третье это определение сечения проводов для нашей проводки. Если коротко, то возьмите себе за правило: 1мм2 сечения провода выдерживает 10А нагрузки. Вообще то такое сечение выдержит и 14А-17А, но напрягать провода не зачем.

Как определить плюс и минус на проводах к передним колонкам?

Поменял передние динамики в дверях, но не уверен что подключил правильно, тк там провода идут разноцветные(не черный минус и красный плюс))), а совсем другие)

Поменял передние динамики в дверях, но не уверен что подключил правильно, тк там провода идут разноцветные.

о том, как узнать полярность акустического провода … — Renault.

Недавно передо мной встал такой вопрос и ответов на него я нашел немного, поэтому решил изложить . Суть в том, что я обрезал и колхозил фишку на магнитолу, а так же обрезал фишки на заводские колонки.

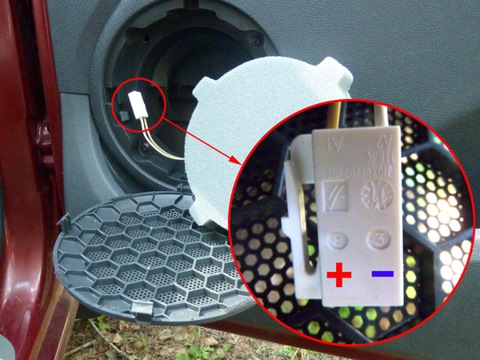

Плюс и минус в проводке колонок Дастер Сандеро Логан.

Плюс и минус в проводке колонок на фото сам перепутал когда подключал и получил полнейшую противофазу и кашу в звуке.

И там как раз были размечены правильно "плюс" и " минус " красным и черным. Специально обратил внимание на это, чтобы не перепутать.

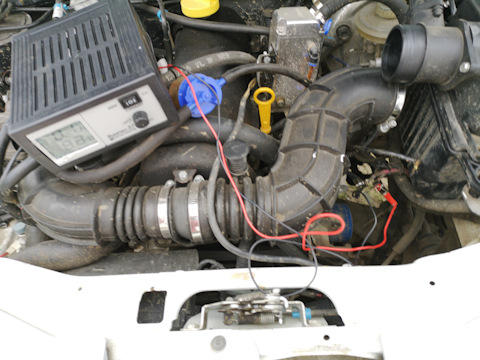

Нужна помощь! Один из плюсовых проводов на генератор стал.

Присоединил зарядник к верхнему плюсовому проводу и к движку — зарядник ничего не показывает, так как провод стал почему то минусовым.

Тот провод что Вы определили как тот что был плюсом, а стал минусом , на самом деле не является не тем и не другим, он просто.

Полярность акустики — KIA Rio 5-door, 1.4 л., 2010 года

Ребята, тут возникла некоторая путаница. Я полез изучать цвета проводов снятого правого динамика и сопоставлять со штекером из

Сейчас смотрю на снятый динамик, в нем тоже черный и желтый. Проверил батарейкой динамик, к черному минус , к желтому плюс — купол.

Полярность проводки штатной акустики передних дверей.

Добрый вечер всем! Подскажите пожалуйста полярность проводов в передних дверях приоры. Провода штатной акустики. Цвета в правой передней двери черно-желтый и бело-черный. Приора 2010 года. Или как определить полярность.

Полярность проводов на передние динамики — Peugeot 307.

На передние динамики приходит 2 провода : красный и серый. Вопрос: какой из них минус , а какой плюс?

Как определить полярность динамика я знаю. И достаточно батарейки обычной пальчиковой. Я про провода в косе двери спрашивал.

Определяем полярность динамика с помощью батарейки.

Полярность определяем так: Берём батарейку, подсоединяем её к проводам динамика, если диффузор выдвинулся вперёд, значит полярность его соответствует полюсам батарейки, если диффузор втянулся внутрь, значит плюсом подсоединили к минусу , а минусом к плюсу.

Как определить полярность контактов аккумулятора без. | Форум

Задача: определить , где у второго аккумулятора + и —. Особые условия: Мультиметра и прочих -метров нет. Нужно сделать это, используя подручные бытовые вещи, кроме электроприборов. Допускается использовать провода , проволоку, изоленту и проч. Нельзя использовать диоды и.

Вопрос. Полярность проводов на акустику — Renault Fluence.

Подскажите пожалуйста какой провод плюс, какой минус в разъеме на акустику в передних дверях Fluence рестайл?

В итоге зелёный везде плюс (проверил штатные динамики на плюс и минус батарейкой и посмотрел как подключены штатные штекеры) мультиметр же упорно.

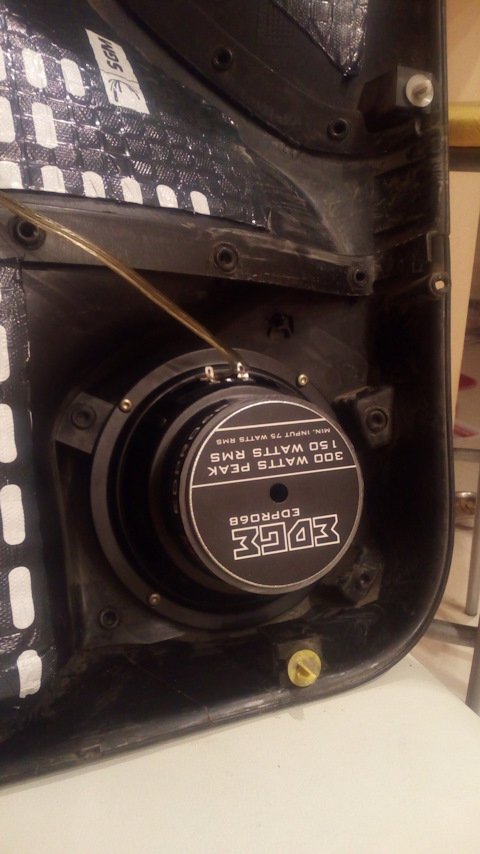

Помогите определиться с полярностью проводов на задние.
