Не секрет, что существует две категории автовладельцев. Первая категория владельцев отличается тем, что при обнаружении явных недостатков своего автомобиля, с которыми никак не хочется мириться, принимает решение распрощаться со своим «железным товарищем», а взамен приобрести новое транспортное средство, в котором нет такого недостатка. Вторая категория автовладельцев, наоборот, чрезмерно привязана к своей машине, поэтому не желает её просто так предавать, отказываясь от неё только по причине выявленного недостатка. Именно такие автовладельцы готовы совершать разнообразные действия, направленные на модернизацию своего транспортного средства.

Если вы относитесь ко второй категории водителей, значит, вы по-настоящему любите свою машину, поэтому именно для вас мы готовы презентовать некоторые секреты, устраняющие недостатки, тревожащие вас.

Являясь владельцем Нивы, вы, наверное, уже успели заметить, что печка недостаточно эффективно гонит тёплый воздух в салон, а точнее, плохо распределяет его по всему пространству. По этой причине пассажиры, сидящие на задних сидениях, жалуются на то, что у них даже ноги замерзают. В этой ситуации просто поменять печку, конечно, можно, но только такие действия вряд ли принесут ощутимые плоды. Если бы отопитель работал неэффективно, тогда и в передней части салона было бы холодно. По этой причине мы предлагаем вам просто взять и поставить второй радиатор печки и сам отопитель на вашу Ниву. Как это сделать технически правильно, вы поймёте после ознакомления с нашими рекомендациями.

Правила установки дополнительного отопителя

Наверное, вас не стоит убеждать, что дополнительная печка однозначно поспособствует лучшему обогреву всего салона. Останутся довольными созданными комфортными условиями и водитель, и пассажиры. Прежде чем приступить к непосредственному решению такой проблемы, приобретите заранее вторую печку. Вы должны помнить, что она также должна сопровождаться наличием радиатора, а также электромотора с крыльчаткой. Найти подходящую модель можно даже сидя дома, просматривая разнообразные предложения интернет-магазинов, реализующих автозапчасти.

Алгоритм действий

Итак, теперь, когда вами уже приобретена вторая печка в Ниву, ознакомьтесь с нашими рекомендациями, а только после этого приступайте к непосредственным действиям. Если вы очень жаждете модернизировать своё транспортное средство, приложите старания, мы уверены, что в этом случае у вас всё получится, вы останетесь довольны конечным результатом.

Итак, сначала нам нужно определиться с местом, где мы будем размещать наш второй отопитель. Идеальным вариантом является туннель между задними и передними сидениями. Следует вам, конечно, учесть, что в дальнейшем на заднем сидении будет комфортно пребывать одновременно только двум пассажирам. Если же понадобится умоститься третьему человеку, он будет ощущать небольшой дискомфорт, поскольку расположить удобно ноги ему не удастся.

Итак, демонтируйте декоративную накладку туннеля, снимите обшивку КПП и РК, а также полочку, расположенную под перчаточным ящиком. После этого расположите печку на освобождённом пространстве, убедитесь, что вами выбрано оптимальное место, только потом прикрутите отопитель к туннелю при помощи саморезов. Попробуйте прокрутить крыльчатку руками. Если вы заметите, что при вращении ей что-то мешает, подпилите эту преграду.

В моторном отсеке найдите шланг, подсоединяющийся к основной печке, отсоедините его. В салоне вы точно так же сможете обнаружить верхний патрубок, подключённый к основной печке, его вам тоже нужно отсоединить. Теперь вам придётся изменять длину и конструкцию верхнего патрубка. В частности, вам следует вырезать кусок длиной около 6 см, чтобы укоротить изделие. Среднюю вырезанную часть оставляем в покое, а две другие части возвращаем на место, подсоединяя их к нужным местам радиатора и самого отопителя. На места срезов наденьте шланги, которые будут подведены к вашей устанавливаемой второй печке. Эти шланги проложите на полу салона так, чтобы они особо не провоцировали дискомфорт в дальнейшем. Конечно, эти два конца шлангов подсоедините ко второй печке.

Следующим вашим шагом должна стать заливка тосола. Воспользуйтесь лейкой и через неё вливайте охлаждающую жидкость в верхний патрубок, пока тосол не начнёт выливаться из нижнего патрубка «родного» отопителя. После этого подсоедините шланг к этому нижнему патрубку, затем закрепите надёжно кожух второй печки. На этом ваши действия завершаются. Остаётся только проверить результативность выполненной вами работы. Запустите двигатель, прогрейте свой автомобиль и пронаблюдайте, откуда и насколько интенсивно поступает тёплый воздух в салон.

Итак, мы уверены, что вы смогли наглядно убедиться, что внесение именно таких технических изменений в часть конструкции вашей Нивы 2131 посильно даже новичку, если следовать предложенному нами алгоритму не спеша.

Родная печка грела не так чтобы очень хорошо. После промывки стало лучше, но первые морозы показали, что с ней будет холодно, даже очень, особенно ногам, да и заднее стекло без подогрева не оттаивает совсем.

Понимаю что нужно серьезно перебирать систему вентиляции и отопления, проваривать кузов и делать тепло/шумоизоляцию, НО… пока нет возможности, а ездить приется в 30-40 градусные морозы.

Исходя из вышесказанного решил поставить дополнительную печку.

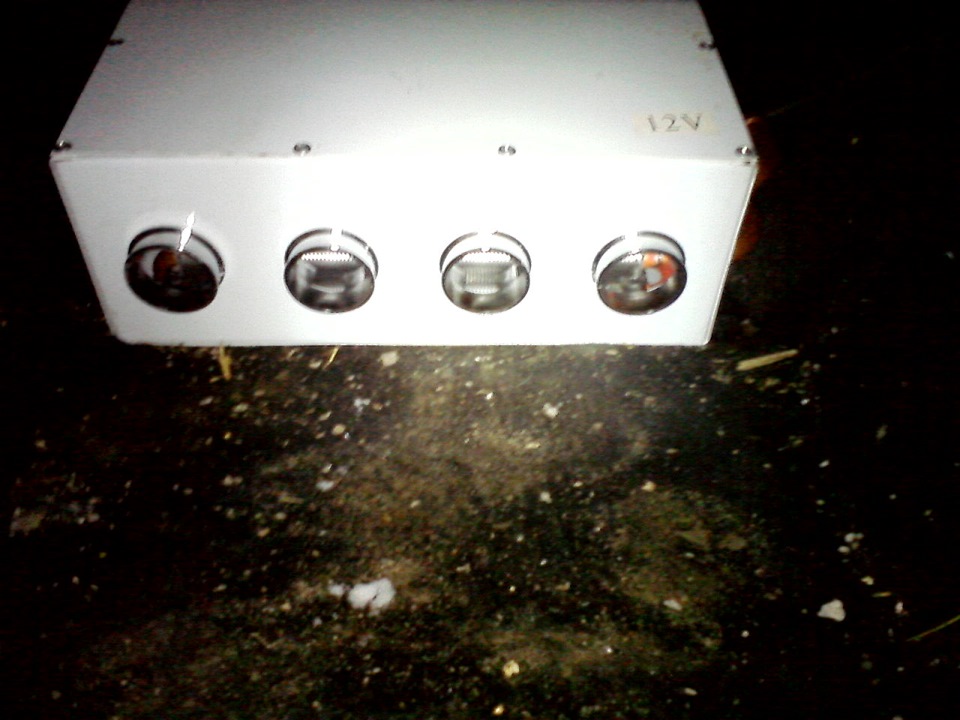

Из всех вариантов выбрал китайскую с 4-мя патрубками, чтобы развести воздуховоды на всех сидящих.

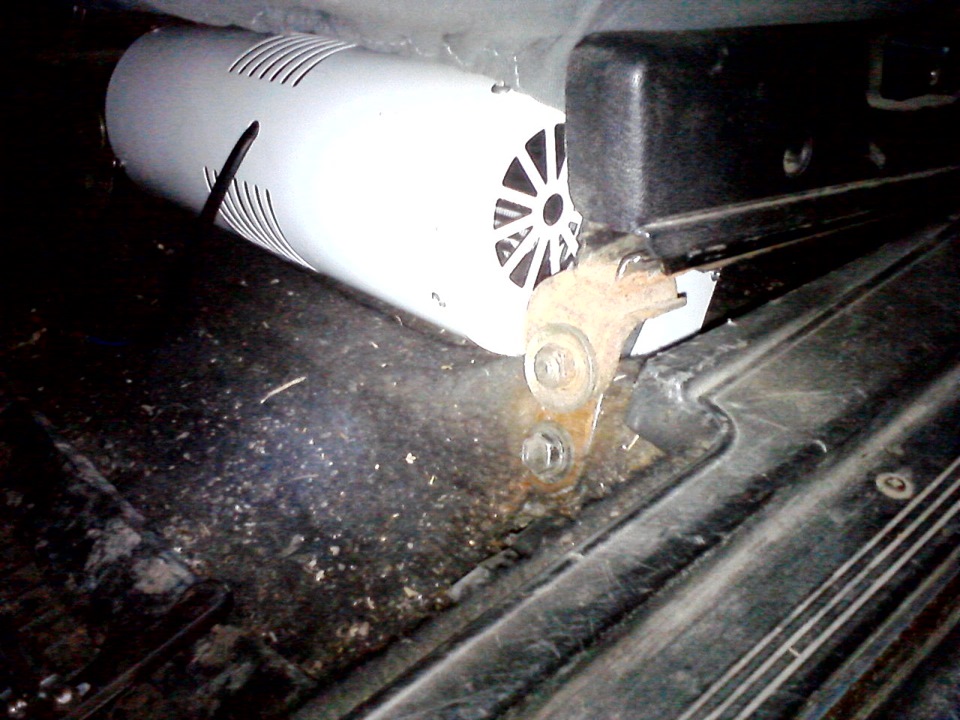

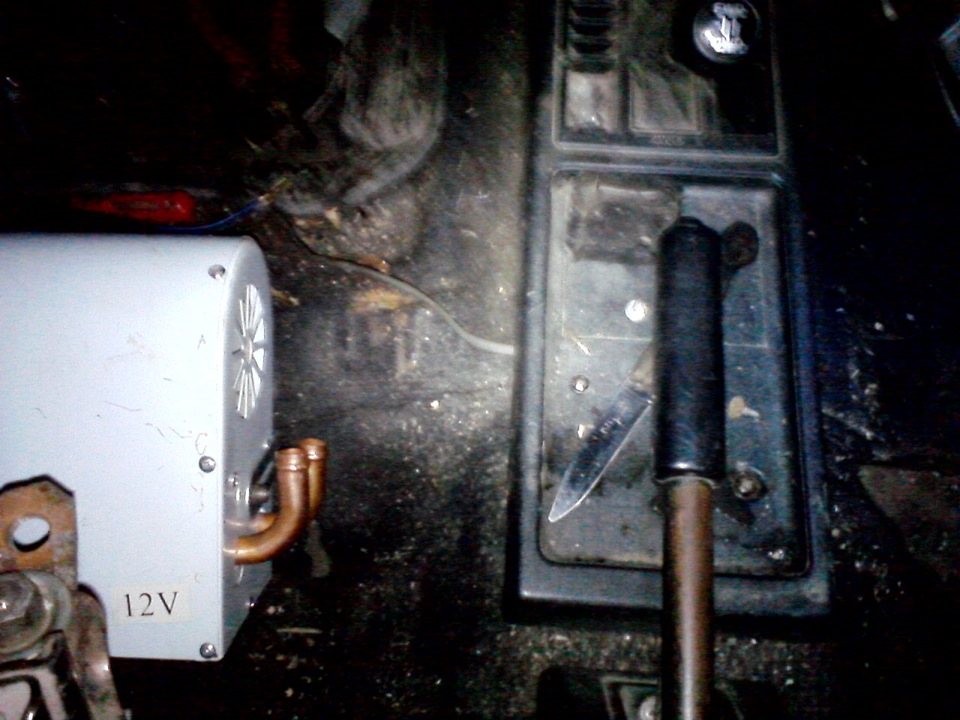

Хотел поставить под пассажирскую сидушку, но из-за профиля пола она туда не вставала, пришлось под свою.
Еще момент который сильно осложнил установку — из-за профиля пола и сидушки, да и размеров печки — не вставала она… Долго думал что делать — ничего лучше не придумал как приподнять сидушку спереди на 3,5 см и около 1 см сзади. Получилось вот так:

Под задние крепления положил по гайке (толщина около сантима), болты родные остались.
Сиденье конечно приподнялось, особенно передняя часть — но мне так удобнее (ноги теперь не навесу, а лежат на подушке сиденья). С моей комплекцией проблем с посадкой/высадкой не возникает даже в зимней одеже, так что руль приподымать не пришлось 🙂
Воздуховоды сделал из гофры пластмассовой (как у пылесоса) — купил в сантехническом магазине по 30 рупиев за метр. 3х метров хватило. Вставились внутрь патрубков, заматнул армированным скотчем (серебристый такой, клеится так что просто писец). Гофры конечно не так чтобы очень эстетично выглядят — но главное чтоб тепло было 🙂 Фоток к сожалению нету — батарея села на телефоне.

Теперь по подключению к системе охлаждения печки. Подключил последовательно с основной печкой, через электроуправляемый кран печки от Газели.

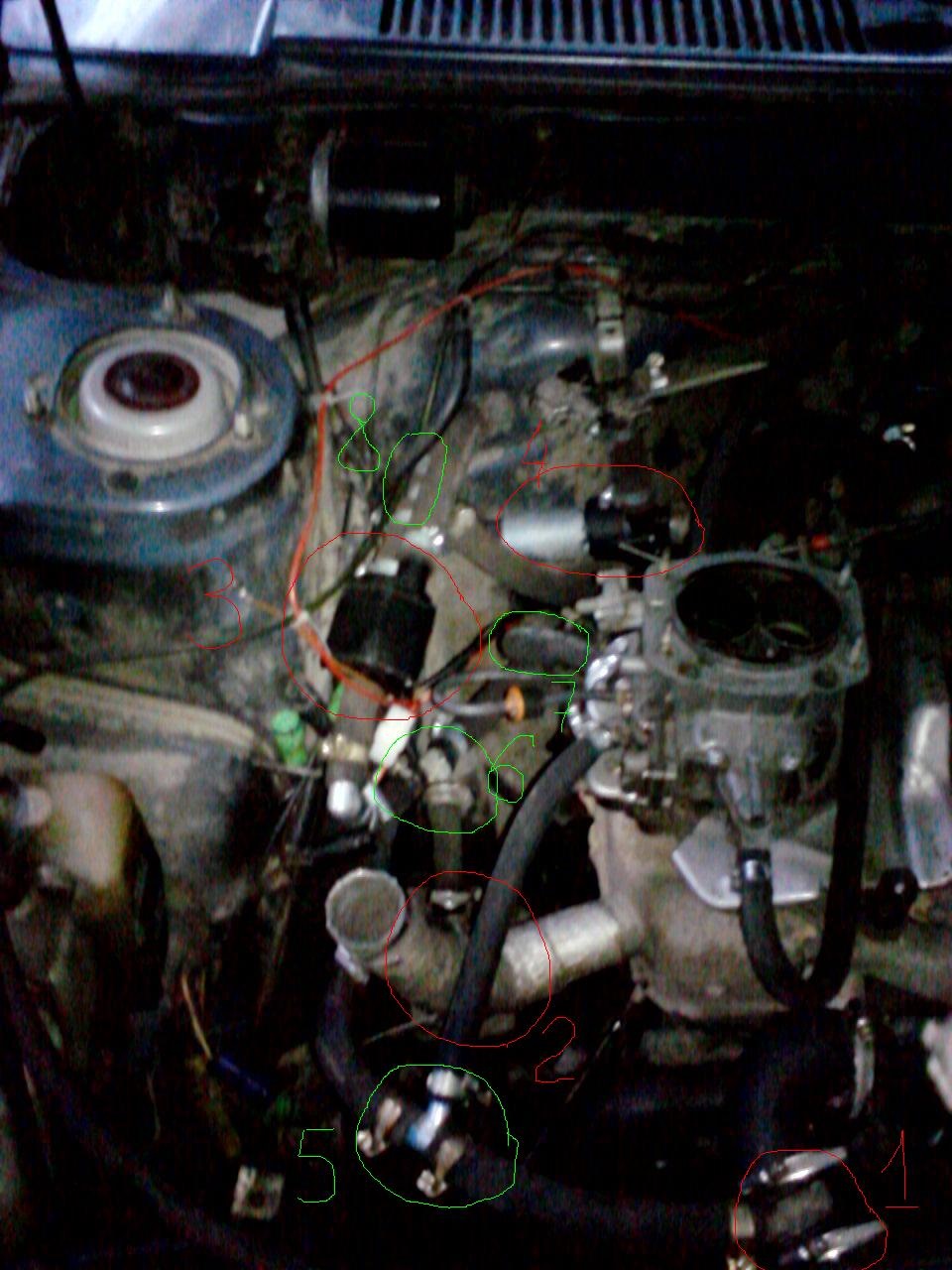

Под капотом все выглядит так:

В машине, когда я ее купил, уже стоял котел на 220В, но подключен он был неправильно.
Пришлось переделать и подключение котла и сделать подогрев карба заодно.

Теперь что и как подключено.

В верхний патрубок радиатора врезал отвод (1) — подача горячего антифриза с котла (2) его там плохо видно. В котел антифриз попадает с обратки печки — тройник (6). Эта схема работает при нижнем расположении термостата (на нижнем патрубке радиатора).

Обогрев карбюратора запитал (5) от верхнего патрубка радиатора — при работающем двигателе горячий антифриз из головки идет к радиатору (но при закрытом термостате тока через радиатор нет), попадает в котел и карбюратор, сливается все в обратку печки (с котла 6 и с карба 7).

Обогрев организован через электропомпу (4), которая стоит перед штатным краном. Т.к. у помпы нет прямого привода крыльчатки (электромагнитный) — заклинивание и закрытый кран ей повредить не может, да и протечек быть не может.
Помпа нагнетает горячий антифриз в штатную печку, из штатной печки антифриз попадает в дополнительную печку через тройник (8) когда магистраль обратки закрыта клапаном (3). Из доп печки антифриз попадает в обратку через открытый клапан (3). Если клапан (3) будет закрыт канал обратки доп печки, тогда будет открыт канал обратки штатной печки, через который антифриз попадет не в доп печку, а пойдет в магистраль обратки.

Вроде все описал, если что не понятно спрашивайте. Езжу 2 недели — все отлично. Извиняюсь за качество фоток — с телефона, да еще в темноте, но ничего лучше не было — сам с фонариком в холодно гараже ковырялся.

ПС Подогрев карбюратора нельзя подключать в подающую магистраль печки (так же как и подогрев испарителя при установке газового оборудования) — т.к. температура антифриза после него сильно падает.

ВАЗ-2107 оснащается производительной системой обогрева салона. Комфортная температура в салоне обеспечивается за счет забора тепла от разогретой двигателем охлаждающей жидкости.
Условия нормальной работы отопителя салона ВАЗ-2107 — состояние радиатора печки и работоспособность крана перекрытия подачи антифриза. Если с этими элементами все в порядке, печка этого автомобиля способна поддерживать комфортную температуру в салоне при эксплуатации машины зимой.

Но при суровых климатических условиях штатный отопитель ВАЗ-2107 может попросту не справляться с поставленной задачей и даже на максимальной мощности работы при прогретом моторе в салоне будет прохладно.


Увеличить эффективность работы системы обогрева салона ВАЗ-2107 можно путем установки дополнительной печки. Установка еще одного источника тепла позволит поддерживать комфортную температуру даже в очень морозные зимы.

Виды дополнительных отопителей

Видов дополнительных отопителей ВАЗ-2107 – три, и у каждого из них свои особенности. Салон этого авто можно оснастить:

  • электрическим обогревателем;
  • автономным отопителем;
  • дополнительным радиатором печки.

Какому из них отдать предпочтение, решать автовладельцу, и здесь учитывайте положительные и отрицательные стороны каждого варианта.
Электрические обогреватели – это калорифер с вентилятором, подстроенный под работу от сети 12 В. Главное преимущество – простота установки, поскольку их достаточно лишь подключить к бортовой сети через прикуриватель или кинуть проводку напрямую на аккумулятор.

К негативным качествам электрообогревателей относятся слабая мощность и сильная нагрузка на бортовую сеть. Значительного повышения температуры в салоне от него ждать не стоит, он подходит для интенсивного отогревания стекол, поскольку длительное время использовать его не рекомендуется.

Автономные печки включают в себя двигатель внутреннего сгорания и вентилятор, установленные в корпусе. Суть его работы сводится к тому, что двигатель внутреннего сгорания(ДВС) при работе разогревается, а выделяемое тепло вентилятором подается в салон. А поскольку нагрев ДВС сильный, то такая дополнительная печка является эффективной. К положительным качествам такого отопителя относится автономность, он работает даже при выключенном моторе авто. Негативная сторона автономной печки — повышенная шумность, а ещё дополнительное потребление топлива.

Одним из оптимальных вариантов является использование дополнительного радиатора, устанавливаемого в салоне авто, который подключается к системе охлаждения двигателя. Такая дополнительная печка не требует топлива и создает незначительную нагрузку на бортовую сеть, при этом установка еще одного теплообменника позволяет повысить температуру в салоне. Недостаток — сложность монтажа.

Места установки, схемы подключения

Дополнительную печку на ВАЗ-2107 можно приобрести или изготовить самостоятельно.
Конструкция такого отопителя включает в себя радиатор, который посредством патрубков подключается к системе охлаждения, и вентилятор, обеспечивающий создание воздушного потока.

Решив установить дополнительный радиатор печки, в первую очередь определитесь с местом установки. Оптимальных мест установки оборудования – три:

  1. Под передним пассажирским сиденьем
  2. Ниже передней панели под вещевым боксом (бардачком).
  3. На центральном тоннеле между передними сиденьями

Выбирать место расположения следует исходя из габаритных размеров печки.

Следующее важное условие — схема подключения. Дополнительный радиатор врезаете последовательно к штатному (сливной патрубок штатного выступает в качестве впускного для дополнительного). Недостаток этого подключения — слабая теплоотдача от другого теплообменника, поскольку на него будет поступать антифриз, который уже часть тепла отдал.

Дополнительную печку можно подключить параллельно штатному отопителю (подача и слив второго радиатора врезаются в соответствующие патрубки на основной печке). Здесь негативной стороной является вероятность того, что основной поток жидкости будет поступать только на один радиатор, второй в таком случае греть будет слабо.

Видео: Установка дополнительной печки

Как установить дополнительную печку

Для установки дополнительного отопителя в ВАЗ-2107 потребуется:

  • печка (самодельная, покупная);
  • трубопроводы;
  • тройники для врезки в систему охлаждения;
  • кран перекрытия (для полного отключения второго радиатора).

Алгоритм работ по установке сравнительно прост и включает в себя такие этапы:

  1. Сливаем охлаждающую жидкость с двигателя.
  2. Размещаем и закрепляем в выбранном месте печку
  3. В патрубки системы охлаждения врезаем тройники
  4. Устанавливаем кран перекрытия на подающий патрубок
  5. Трубопроводами через кран подсоединяем радиатор к системе охлаждения согласно выбранной схеме (последовательно, параллельно). Укладываемые по салону трубки размещаем скрытно (в местах, где их не видно и низка вероятность повреждения).
  6. Прокладываем провода питания вентилятора печки и устанавливаем клавишу управления.
  7. Заполняем систему охлаждения антифризом, проверяем места соединения на наличие подтеков.
  8. Удаляем воздушные пробки из системы охлаждения.
  9. Проверяем работоспособность второй печки.

Если все сделано правильно, то второй отопитель после нагрева мотора подаёт в салон прогретый воздушный поток.
Напоследок отметим, что если дополнительная печка греет слабо, значит, производительности штатной водяной помпы системы охлаждения недостаточно, чтобы обеспечить должную циркуляцию жидкости. В этом случае решить проблему может установка еще одной помпы – электрической, от «ГАЗель».

Еще одна помпа врезается в патрубки, по которым подаётся антифриз в систему обогрева салона. Этот узел обеспечил должный поток жидкости по системе.
