Как установить механический датчик давления масла

СОДЕРЖАНИЕ
298 просмотров
15 декабря 2021

Подготовка к установке механического датчика давления масла в Ваз 2101

Все думал поставить себе датчик давления масла, так как на приборной панели классики есть только лампочка аварийки давления. А в добавок к этому у моего друга на шестерке стоит электрический, но со стрелкой который показывает "погоду" и не понятно, сколько давит масло.
Было решено поставить механический датчик давления масла. Было рассмотрено много вариантов датчиков с разными шкалами, но они не подходили — давление в них начиналось то с 1 потом 3,4,6 и до 10 бывало доходило. Нашел датчик с очень интересной разбежкой шкал:

Так как давление на холостых составляет (0,8-0,9кгс/см2) а аварийка загорается, когда давление меньше (0,4-0,8 кгс/см2) и он будет его показывать.

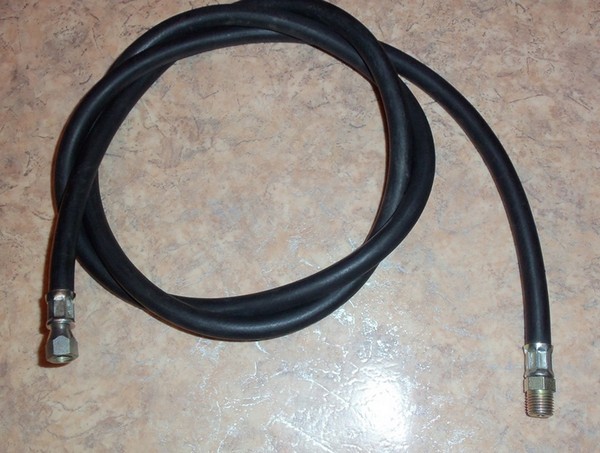

Еще был закуплен шланг.

Со штуцерами длиной 1,5 метра, короче не было

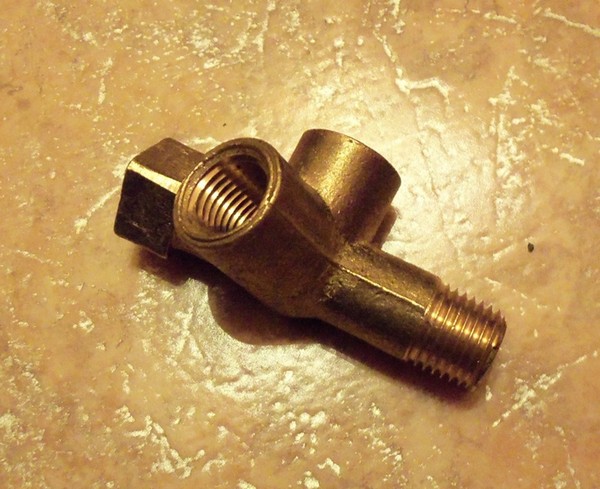

И тройник в блок, чтобы подключить аварийку и шланг к блоку

С ним были проблемы так как найти было его трудно, но все-таки нашел.

Установка датчика давления масла в ВАЗ 2101

Вот сегодня выбрал время собрать все прибамбасы в одно целое.

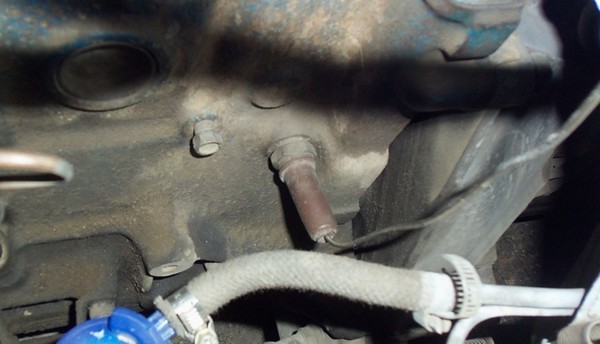

Вот как под капотом выглядит то место куда будем монтировать тройник, шланги и датчики
до

Выкрутил датчик аварийки. Кто думает, что масло оттуда польется, то нечего оттуда не льется, разве что только пару капель, но это не страшно. И сразу взялся закручивать тройник. Остается 2 витка докрутить а он упирается в блок, вот в этом месте:

Пришлось его выкрутить и сточить с одного выхода из тройника, — около 2-3 мм в этом месте по всей плоскости.

Но смотрите не переусердствуйте чтобы в потом не покалечить резьбу. Я сточил, и старым датчиком прогнал немного резьбу, чтобы потом под капотом этим не заниматься.
После всей этой процедуры было прикручено все к блоку

Дальше была морока — где сделать отверстие, чтобы в дальнейшем не мешалась оно. Оптимальным местом оказалось под тросиком подсоса место — самое то.

Просверлив дырку был прокинут шланг и подсоединен к датчику, который я вмонтировал вот в такую пластинку

После чего, завел двигатель и как не странно показывает, но не так как хотелось бы!
Сделал следующее: в шланге остался воздух, надо его стравить, иначе датчик будет показывать с перебоями. Стравив воздух, стало более-менее ровно показывать давление. У меня с карбюратором проблемы небольшие — обороты плавают и на приборе давление тоже плавает немного, но как-никак показывает.
И вот первое видео ДАТЧИК В РАБОТЕ.

Доработка печки ВАЗ 2107

Думаю, не стоит объяснять, почему я решил доработать печку, владельцы классики поймут. Началось все с идеи, которую

Как известно, система смазки двигателя выполняет важнейшие функции, исключая сухое трение и обеспечивая охлаждение в местах контакта сопряженных деталей. Также моторное масло смывает продукты механического износа и всевозможные отложения с поверхностей. Как правило, основным показателем исправной системы смазки является герметичность и способность поддерживать необходимое давление масла в двигателе.

Именно по этой причине на большинстве авто есть указатель давления масла на панели приборов. В случае неполадок на указатель в салоне посылает сигнал аварийный датчик давления масла. Далее мы рассмотрим, где стоит датчик давления масла, какие датчики бывают, а также как проверить датчик давления масла в двигателе.

Читайте в этой статье

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы. Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление масла тоже должно быть в пределах нормы.

Читайте также:  Для чего нужен мотор тестер

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы. Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

  • Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

Идем далее. Что касается видов датчиков, можно выделить:

  • электронный датчик давления масла;
  • механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

  • Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

Указанный датчик подключен к электрической цепи, куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

  • Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Читайте также:  Схема предохранителей уаз патриот 2017 года

Датчик масла: проверка своими руками

Чтобы проверить датчик давления масла, нужно определиться с тем, какой именно тип устройства стоит на машине. Если решение электронное, тогда следует знать, как проверить электронный датчик давления масла. Для проверки нужен насос с манометром, резиновый шланг и тестер — мультиметр.

Чтобы провести диагностику, датчик масляный снимается с автомобиля, после чего мультиметром проверяется его цепь на предмет обрыва. Далее к датчику подключается насос, а также мультиметр.

Также нужно рассмотреть, как проверить механический датчик давления масла. Сразу отметим, принцип проверки не отличается от диагностики электронного аналога. Единственное, нужно снять как сам датчик, так и стрелочный индикатор.

Далее насос подключается через резиновый шланг к датчику масла, соединение необходимо реализовать максимально герметично. Далее остается только подавать разное давление, проверяя показания по манометру на насосе.

В процессе проверки при подаче того или иного давления значения фиксируются, после чего нужно сверять их с показателями сопротивления. После того, как несколько показаний будут отмечены, их сравнивают с таблицей оптимальных значений.

Результатом рассмотренных выше действий становится возможность оценить как общую работоспособность датчика давления масла, так и определить точность его показаний и т.д. Кстати, даже если датчик рабочий, однако его показания отличаются от нормы, это является основанием для полной замены устройства.

Подведем итоги

С учетом приведенной выше информации становится понятно, что на многих автомобилях аварийный датчик давления масла срабатывает только тогда, когда давление сильно упало, причем до критически низкой отметки.

Что касается механического аналога, данный вариант позволяет гибко контролировать давление во время работы ДВС. По этой причине в ряде случаев владельцы устанавливают датчик давления масла механический вместо электронного устройства.

Чтобы этого не произошло, нужно использовать только рекомендуемые для двигателя моторные масла, поддерживать масляную систему в чистоте, а также периодически проверять состояние системы смазки двигателя, куда входит и проверка датчиков, производительности масляного насоса и т.д.

Именно такой подход позволяет своевременно выявить проблемы на начальной стадии, а также избежать серьезных поломок ДВС, требующих сложного и дорогого ремонта в рамках их устранения.

Давление масла в двигателе: от чего зависит, как правильно измерить. Какое давление масла на разных моторах в режиме ХХ и под нагрузкой.

Почему загорается аварийная лампочка низкого давления масла на холостом ходу или в движении. Диагоностика неисправности, проверка датчика давления масла.

Почему в двигателе может быть низкое давление масла, моргает лампочка давления масла на холостых или под нагрузкой. Диагностика неисправностей и ремонт.

Почему горит лампочка давления масла после прогрева двигателя: основные причины. Что делать водителю, если давление масла загорается на прогретом моторе.

Что значит масляное голодание двигателя. Признаки и симптомы масляного голодания, почему так происходит. Последствия для мотора после работы без масла.

Основные причины, по кторым возникают проблемы с давлением масла в дизельном двигателе. Какие особенности нужно учитывать при диагностике, рекомендации.

Датчик давления масла КАМАЗ (ДДМ) часто является элементом тюнинга. Водители меняют измеритель, установленный на заводе, на механический прибор. В статье рассматривается данный измеритель, его назначение, принцип работы, дается инструкция по замене своими руками.

Описание контрольно-измерительного прибора

В современных транспортных средствах используется большое количество различных измерителей для контроля и управления разными узлами. Одним из таких устройств является ДДМ.

Читайте также:  Установка концевиков дверей лада гранта норма

Предназначение

Работа мотора невозможна без масляной системы. Смазка снижает износ трущихся деталей и защищает их от перегрева. Для обеспечения выполнения смазкой ее функций, необходимо следить за ее качеством и уровнем. Немаловажным параметром является еще один показатель – давление масла, которое отслеживается ДДМ (автор видео — 1000 размеров).

В процессе работы двигателя обеспечивается поступление смазочных веществ ко всем узлам и механизмам. Контролировать уровень смазки можно с помощью щупа. Контроль давления осуществляется с помощью ДДМ.

Существует два их вида: электронный и механический. Электронный указатель показывает лишь наличие или отсутствие давления, сигнализатор на панели приборов загорается лишь при критических показателях. Механический прибор показывает точные значения на цифровой шкале.

Именно для получения точных данных водители устанавливают механический датчик. Для КАМАЗа часто используют манометры, взятые с других грузовых машин.

Это имеет свои преимущества:

  • стоимость таких приборов невысокая;
  • купить их можно в любом автомагазине;
  • старые механические приборы передают более точную информацию, чем их электронные аналоги.

На КАМАЗах часто устанавливают указатель давления масла ММ370. Эти приборы также успешно используют и на других отечественных грузовиках МАЗ и КРАЗ.

Фотогалерея «ДДМ на КАМАЗе»

Некоторые водители устанавливают на транспортных средствах одновременно ДДМ обоих типов. Это дает возможность при необходимости контролировать точные показания давления масла, и быстро реагировать при падении его до нуля.

Местонахождение и принцип работы

Электронный и механический ДДМ отличаются принципом действия. Обычно они расположены около двигателя.

Более прост по конструкции электронный прибор. Его задача – предупредить водителя об отсутствии давления. Он состоит из корпуса, мембраны, толкателя и контактов. В электрической цепи он связан с контрольной лампочкой.

При поступлении масла давление давит на мембрану, а она взаимодействует с толкателем, который размыкает контакты. Если давление отсутствует контакты замыкаются и загорается сигнальная лампочка на приборной доске.

Схема строения электронного устройства

В конструкцию механического прибора, кроме корпуса, мембраны и толкателя, входит нихромовая обмотка, ползунок и несколько мелких деталей. На шкалу указателя поступает информация, где находится ползунок на нихромовой панели. При изменении давления мембрана воздействует на толкатель, который связан с механизмом изменения сопротивления. Эти показания передаются на стрелочный указатель, находящийся на приборной панели.

Схема строения механического прибора

В последнее время водители отдают предпочтение импортным ДДМ. Они привлекают своим дизайном и качеством. Стоимость ненамного превышает отечественные аналоги. Примером может служить ДДМ KetGauge LED60.

Инструкция по замене указателя

Процедура замены ДДМ на КАМАЗе несложная, поэтому выполнить ее может даже водитель, не имеющий большого опыта ремонтных работ.

Меняя ДДМ следует выполнить следующую последовательность действий:

  1. В первую очередь нужно найти и выкрутить старый прибор, расположенный возле силового агрегата.
  2. На посадочное место снятого устройства следует вкрутить новый прибор. При этом нужно использовать герметик.
  3. Далее прикручивается шланг. Соединение также нужно обработать герметиком. Шланг прокладывается по штатной проводке.
  4. Затем манометр соединяется со шлангом. Если ранее стоял электронный прибор, то нужно выбрать место для установки указателя.

Для исправной работы двигателя необходимо следить за уровнем давления масла, иначе при его отсутствии механизмы и узлы могут прийти в негодность или повергнуться быстрому износу.

Видео «Сравнение датчиков»

В этом видео демонстрируется, как отличить оригинал от контрафакта (автор ролика — Роман Лозовой)
