Замена задних колодок Лада Ларгус потребует от вас довольно длительной и кропотливой работы учитывая количество мелких деталей и возможные проблем со снятием барабана. Да на российской Lada Largus задний тормозной механизм барабанный. При этом в тормозной барабан дополнительно запрессован ступичный подшипник. Не забываем о ручнике, который так же придется регулировать после замены колодок.

Снимаем заднее колесо и надежно фиксируем наш Ларгус на опорной стойке заводского изготовления. Теперь необходимо снять барабан. Но для этого задние колодки нужно свести. Если этого не сделать, снять барабан практически не возможно, из-за выработке на внутренней части барабана возникающей в процессе эксплуатации.

Для этого шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки. Это сдвигает колодки вместе.

Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы сверху вниз.

Далее молотком и зубилом сбиваем защитный колпак подшипника ступицы. Снимаем колпак.

Головкой «на 36» отворачиваем гайку подшипника ступицы Lada Largus. Снимаем тормозной барабан в сборе с подшипником.

Схема всего тормозного механизма Лада Ларгус на следующем изображении, смотрим ниже.

После снятия барабана, начинаем разбирать механизм. Придерживая опорную стойку передней колодки, пассатижами поворачиваем чашку пружины стойки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку задней колодки.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины и снимаем ее. Аккуратно, чтобы не повредить пыльники тормозного цилиндра, отводим подсборку задних колодок от тормозного щита.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки. Снимаем переднюю и заднюю колодки в сборе с распорной планкой.

Выводим из зацепления с передней колодкой крючок верхней стяжной пружины и пружину регулятора зазоров.

Разъединяем распорную планку и заднюю тормозную колодку, снимаем стяжную пружину распорной планки. Проверяем техническое состояние деталей и очищаем их.

Механизм автоматической регулировки зазора между колодками и барабаном состоит из составной распорной планки колодок, рычага регулятора и его пружины. Он начинает работать при увеличении зазора между колодками и тормозным барабаном.

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Чтобы отрегулировать положение тормозных колодок (операцию нужно проводить после окончательной сборки, когда барабан стоит на своем месте), нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами Lada Largus. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы. После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом 175 Нм. Не забываем, что необходимо использовать новую ступичную гайку Лада Ларгус.

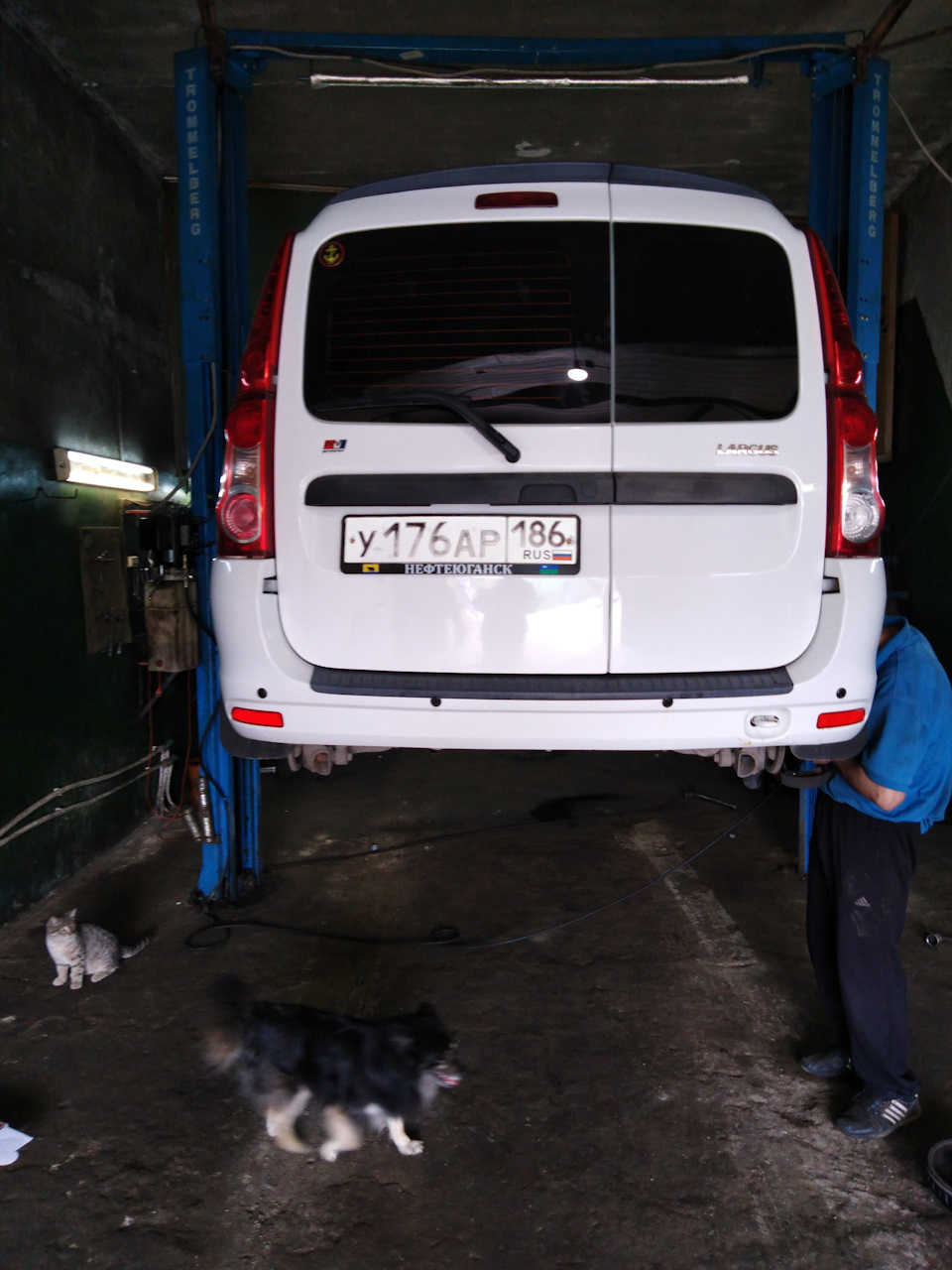

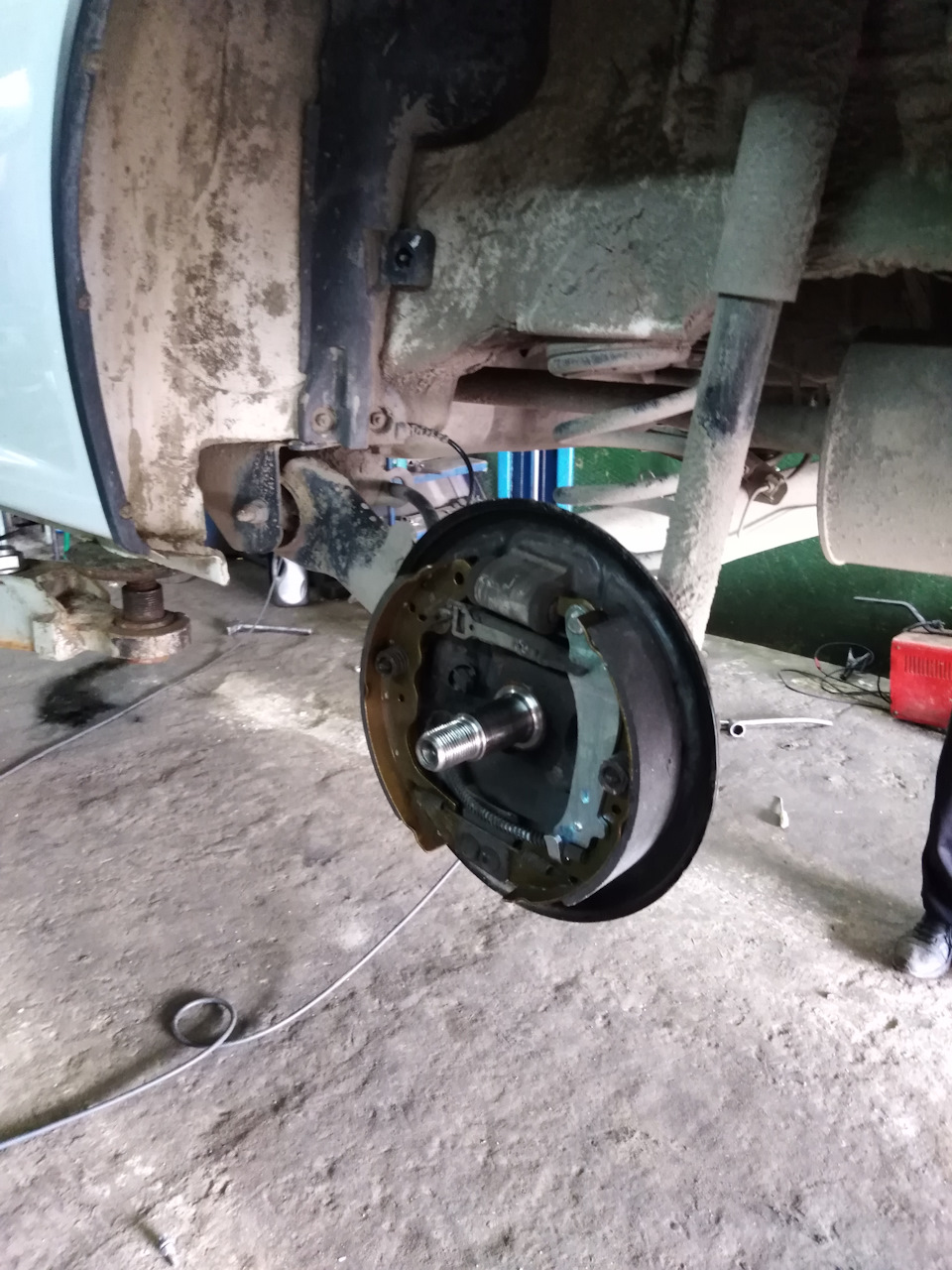

Всем привет! Решил заменить колодки. В принципе все давно уже не раз здесь описывали. Сама замена прошла без проблем. Подшипники на месте.
А вот побегать с колодками пришлось. Оказывается их размеров куча. У меня оказались большие как на дастер.

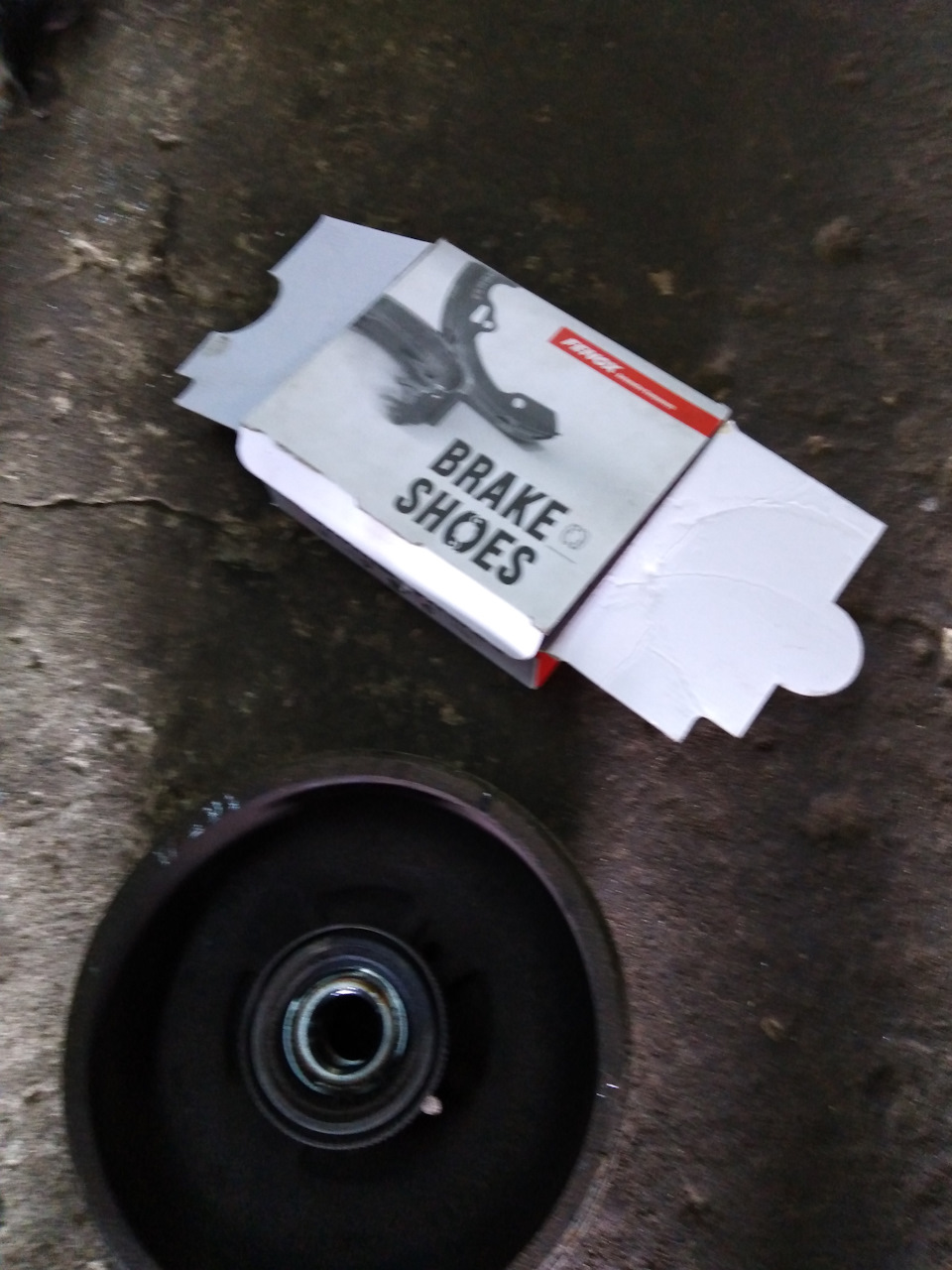

Колодки взял Фенокс. Других такого размера не было, и того по времени час, колодки 1400р и работа 1500р.
По колодками отпишусь через пару тыс км.
Всем спасибо.

Цена вопроса: 2 900 ₽

Лада Largus 2014, двигатель бензиновый 1.6 л., 105 л. с., передний привод, механическая коробка передач — плановое ТО

Машины в продаже

Лада Ларгус, 2015

Лада Ларгус, 2013

Лада Ларгус, 2016

Лада Ларгус, 2018

Смотрите также

Комментарии 15

Не куча их, на ларгус один вид задних колодок такие же на дастер 1,6 пердний привод.

В магазине мне ещё давали маленькие тоже от ларгуса не знаю какой комплектации. Их было 2 вида. С круглыми и овальными отверстиями. Похожие я видел на логанах там барабан меньше.

На восьми клапанные и шестнадцати клапанные Ларгусы разные колодки.

Одинаковые колодки не вводите людей в заблуждение.

Прошу прощения, я имел ввиду передние. Как-то само собой ушёл от темы задних колодок)))))

Одинаковые колодки не вводите людей в заблуждение.

Вот уж кто и вводит в заблуждение так это вы. Колодки применяемые для ларгуса двух видов, для барабанов 230 мм и 205 мм. Коротко своровал с ларгус шопа.

Конечно, разбирать весь барабан, чтобы узнать размер не стоит. Измерьте внешний диаметр, отнимите 10-15 мм и получите ответ. Второй тип барабанов на Ларгусе — 205 мм (по большей части 8кл авто до 2013 года), поэтому разбега в 10-15 мм на погрешность разницы внутреннего и внешних размеров хватит вполне.

205мм это от логана. На ларгусе, алмере G15, дастре 1,6 передний привод 230мм! С каких пор магазин стал авторитетным ресурсом?

По крайней мере это люди которые занимаются продажей запчастей и худо бедно сталкиваются с теми или иными проблемами. Если пушут значит есть для этого причины. И с каких пор, ваше мнение стало авторитетный ресурсом? Почему мы должны верить вашему мнению, причины какие для этого?

Есть для этого причины, эта причина DaciaRenault Logan MCV. Про себя я ничего не говорил, а говорил о текстах барыг в интернет магазинах. Не надо верить "моему мнению", есть хотя бы каталог, а в нем номер единственный 7701210109.

На восьми клапанные и шестнадцати клапанные Ларгусы разные колодки.

Да. Видимо мне попались сначала от 8кл. Они меньше.

В магазине мне ещё давали маленькие тоже от ларгуса не знаю какой комплектации. Их было 2 вида. С круглыми и овальными отверстиями. Похожие я видел на логанах там барабан меньше.

Безопасность – превыше всего. С таким девизом должны ездить автомобилисты. Для Лада Ларгус замена задних тормозных колодок производится, если они подверглись нескольким причинам. Выбор колодок стоит производить тщательно, и согласно каталожных номеров данных заводом-изготовителем.

Видео замены задних тормозных колодок на Лада Ларгус:

Процесс замены тормозных колодок

Для совершения замены задних тормозных колодок Лада Ларгус необходимо подготовить инструментарий. Для работы понадобится: домкрат, баллонный ключ, пассатижи и плоская отвертка. Когда все подготовлено, можно преступить непосредственно к процессу:

  1. Включить 1 или 3 передачу на КПП.
  2. Под передние колеса подставить противооткатные упоры.
  3. Поднимаем заднюю часть автомобиля, где будет меняться колодка, при помощи домкрата.
  4. Демонтируем колесо.
  5. Снимаем крышку с тормозного бачка.
  6. Проводим демонтаж верхней крышки тормозного барабана.
  7. Сдвигаем рабочий поршень внутрь, и фиксируем его в таком положении.
  8. Раздвижные рычаги стояночного тормоза сжимаем вовнутрь.
  9. Сжимаем пружину, и отцепляем трос ручника.
  10. Поворачиваем прижимную пружину на четверть. При этом стоит придержать опорную стойку.
  11. Теперь, можно демонтировать чашку, пружину и опорную стойку.
  12. Все операции, описанные ниже необходимо сделать со второй колодкой, в этом же барабане.
  13. Растягивая верхнюю пружину, выводим колодки из прорезей.
  14. Теперь, растягиваем нижнюю пружину, и выводим колодки с ограничительной пластины.
  15. Далее, демонтируем колодки вместе с пружинами.
  16. Отцепляем пружины от колодок, сначала верхнюю, а затем и нижнюю.
  17. Теперь, необходимо демонтировать распорные планки.
  18. Далее осматриваем барабан на наличие дефектов: сколов, выработки, борозд.
  19. Теперь, когда все готово, устанавливаем все в обратном порядке.
  20. При необходимости, долить жидкость в тормозной бачок.

Перед использованием ручного тормоза, прям в гараже, его необходимо плавно потянуть и отпустить несколько раз. Это поможет приспособиться новым колодкам.

Выбор колодок

К выбору задних тормозных колодок на Ларгус стоит подходить тщательно, ведь от них зависит не только торможение во время движения, но и, как будет работать стояночный тормоз.

Оригинальный артикул

7701210109 – это оригинальный каталожный номер задних тормозных колодок Лада Ларгус. Средняя стоимость по РФ составляет 5000-5500 за комплект.

Аналоги тормозных колодок на Лада Ларгус

Производителей, которые выпускаю аналоги достаточно много, но рассмотрим лишь те, которые по опыту устанавливают владельцы автомобиля.

Наименование производителя Артикул Средняя цена в рублях по РФ
Master-sport 03-0137-0496-2-SET-MS 1300
Japan Parts GF-015AF 1600
ABS 9268 2000
Meyle 16-14 533 0016 2100
Starline BC 09890 2200
Kraft Automotive 6025064 2300
Pilenga BS-P 8455 2300
TRW GS 8780 2400
Bosch 0 986 487 754 2400
Fenox BP53009 2600
Delphi LS2022 3300
Ferodo FSB 4031 3600
Otto Zimmermann 10990.154.5 3700
FiT FT3255 3800
Valeo 564 104 5000
Ate 03.0137-0496.2 6600

Все производители, которые представлены в таблице, выпускают качественные запасные части, которые идеально становятся на штатные посадочные места Ларгуса.

Причины неисправности

Причины неисправности задних тормозных колодок ничем не отличаются от передних. Но, стоит остановиться на них, чтобы знать их:

    Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм.

Для сравнения: слева новая тормозная колодка, с справа старая передняя тормозная колодки

Все эти причины становятся решающими в решении о замене задних тормозных колодок.

Тюнинг

Многие автолюбители хотят улучшить задний тормоз, для этого они меняются штатные барабаны на дисковые вентилируемые тормоза. Делается эта операция довольно просто, но в частых случаях, необходима замена ступицы.

Установка задних дисковых тормозов

Старые задние барабаны выбрасываются, а вместо них, устанавливаются тормозные диски, суппорта и передние колодки. Это значительно улучшает торможение автомобиля. Такие производители как «Брембо» и «Спарко» предлагают полный комплект задних вентилируемых тормозных дисков.

Как показывает практика, дисковые тормоза эффективнее в использовании на 30%, а замена проводится аналогично передним. При этом не нужно покупать отдельно колодки для задней и передней части. Достаточно купить 4 комплекта передних колодок (в каждом комплекте по 2 колодки).

Выводы

Замена задних тормозных колодок Лада Ларгус немного сложнее, чем передних. Но при этом совершить смену элементов самостоятельно, более чем реально. Особое внимание следует уделить выбору колодок, ведь именно от них зависит эффективность торможения.
