Как подключить карбюратор солекс на ваз 2107

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, производителем фактически не менялась. Поэтому владельцы пытаются модернизировать авто самостоятельно – внедряют различные узлы от импортных авто или более технологичных моделей ВАЗа.

К примеру, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные на обеспечение приемлемой динамики разгона, равномерного ускорения, приемлемого расхода топлива. При том что все это уже есть в «Солексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Это случалось из-за того, что поплавок при резком вхождении в поворот или при подъеме на крутую гору перемещался в поплавковой камере. В «Солексах» такого минуса нет – они оснащены двухсекционными поплавковыми камерами, спаренными поплавками, перемещающимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много – ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» – это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную пользу

Мало установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать и систему зажигания. Вместо штатной устанавливается бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на приготовление бедной смеси. Чтобы эффективно воспламенять ее, необходим более мощный разряд. Контактная система зажигания не может выдавать такой разряд, а бесконтактная – вполне. Катушка ее может вырабатывать напряжение до 25 тысяч Вольт. Зазор свечей будет составлять не более 0,8 мм.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

Процесс установки

Теперь можно приступить к установке:

Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.
Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
Поверхность коллектора аккуратно зачищают, наносят герметик.
После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после – снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.
Монтируют кулису дроссельной заслонки – на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
После этого можно устанавливать верхнюю крышку.
Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем выставить уровень в поплавковой камере при помощи специальных шаблонов. Лучший уровень топлива – это примерно 23 мм со дна. Что касается смеси, то наиболее лучший результат получается, если винт количества выкрутить на 2 оборота, а винт качества – на 4-4,5 оборота. Однако при настойке холостого хода могут быть и другие установки.

Заключение

Все те, кто знают, как настраивать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, каким образом можно модернизировать классический ВАЗ, мы рассказали в этой статье.

1) Куплен карбюратор солекс 21053 под классику с
объемом 1500, 1600 см3.
2) Тросик подсоса 2108 (классический короток)
3) Комплект тяг и переходников для привода газа (нива)
4) Обратный клапан; тройник; шланги.
5) Топливный и воздушный фильтры.
6) Толстая термоизолиующая прокладка и тонкие под
фланец карба.

Снимаем пожилой ОЗОН и устанавливаем бодренький СОЛЕКС.

1) Устанавливаем в начале паранитовую прокладку, на неё ставим толстую пластиковую прокладку и сверху – картонную. На все это дело сверху одеваем карбюратор «солекс».

2) Под гайки, которые находятся ближе к двигателю, устанавливаем кронштейн из набора тяг (нива) и переходников. Сверху на него устанавливаем двуплечий рычаг, снимаемый с кронштейна на крышке головки блока.

3) Тросик для подсоса заменяем на тросик с ВАЗ 2108.

4) Подсоединяем обогрев дроссельных заслонок, снимаем патрубок системы охлаждения ( идет у меня от металлической трубки помпы), который подходит к впускному коллектору. Одеваем этот шланг на патрубок обогрева карбюратора (понадобится хомут), а на другой конец патрубка одеваем шланг, который мы приготовили заранее и подсоединяем другим концом обратно к впускному коллектору.

5) Разряжения для трамблера берется с нижнего штуцера.

6) Подсоединяем тонкий шланг картерных газов ( на карбе самая нижняя трубка).

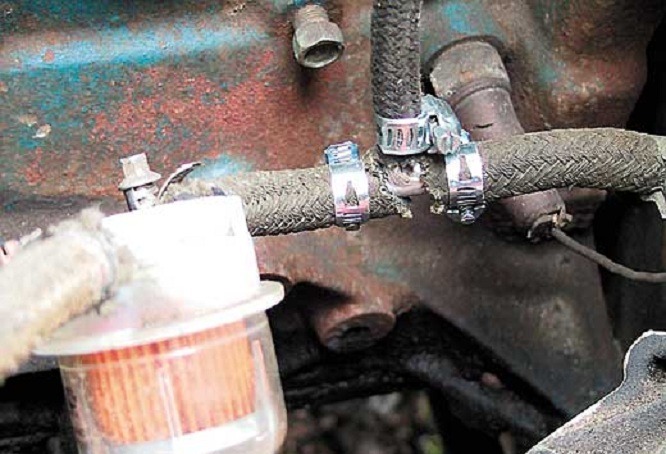

7) Прокладываем обратку для бензина. Для этого вставляем тройник в шланг (перед бензонасосом), шланг с клапаном одевается на соответствующий штуцер карбюратора (в самом верху), далее на клапан и шланг идущий на тройник.

8) Ставим обратно кастрюлю ( корпус воздушного фильтра).
9) Оранжевый провод + с пневмоклапана классики подключаем к ЭПХХ солекса ( но при этом ЭПХХ работать не будет но и мешать тоже)
10) Заводим регулируем холостой ход.

РАДУЕМСЯ малому расходу и лучей динамике.

ps. фотки взяты с интернета и доработаны
ps2. свой установленный карб сфоткаю поже

Пришло время поставить Солекс вместо ДААЗовского ОЗОНа.
В интернете видел несколько инструкций по установке Солекса. Но не во всех указывается правильное подключение патрубков и шлангов!

Хочу уделить этому моменту особое внимание
(предлагается установить карбюратор БЕЗ использования обратного шланга для слива топлива).

Итак, было куплено:
1. Карбюратор типа Солекс 21053
2. трос подсоса для ВАЗ 2108
3. тяги привода дроссельной заслонки от Нивы
4. топливный шланг
5. болт крепления петли двери
7. шланг для тосола
8. три прокладки под Солекс: две тонкие паронитовые (одна с овальным отверстием под коллектор, другая с двумя круглыми — под Солекс) и одна гетинаксовая.
9. 10 хомутов под шланги
10. фильтр тонкой очистки топлива
11. воздушный фильтр
12. новые свечи
13. силиконовый шланг для распределителя зажигания

Обозначения с рекомендациями по установке:
1. Блок подогрева карбюратора (левый патрубок нужно соединить шлангом на хомутах с патрубком коллектора, правый соединяем со шлангом, который в стандартной схеме соединяет коллектор с системой охлаждения)
2. Дроссельная заслонка первой камеры.
3. Патрубок отсоса картерных газов (нужно присоединить к нему ТОНКИЙ шланг отсоса картерных газов)
4. Рычаг привода ускорительного насоса.
5. Кулачок привода ускорительного насоса.
6. Диафрагма ускорительного насоса.
7. Топливный жиклер экономайзера мощностных режимов.
8. Корпус карбюратора.
9. Диафрагма экономайзера мощностных режимов.
10. Электромагнитный запорный клапан.
11. Топливный жиклер холостого хода.
12. Патрубок слива топлива в бак (необходимо заглушить надёжным способом — надеваем на патрубок отрезанный кусок топливного шланга, который мы купили, другой конец глушим болтом крепления двери, все фиксируем хомутами).
13. Крышка карбюратора.
14. Патрубок подачи топлива (сюда нужно подсоединить шланг от топливного насоса).
15. Главный воздушный жиклер первой камеры.
16. Воздушная заслонка.
17. Распылители ускорительного насоса.
18. Диафрагма пускового устройства.
19. Регулировочный винт пускового устройства.
20. Регулировочный винт количества смеси холостого хода.
21 и 22. Патрубки отбора разрежения в систему рециркуляции отработавших газов (заглушить любым доступным способом — одеваем сюда кусок силиконового шланга, который мы купили, с другой стороны глушим болтом, хомуты здесь я не применял)
23. Патрубок отбора разрежения к вакуумному регулятору распределителя зажигания (подсоединяем к распределителю зажигания)
24. Регулировочный винт качества смеси холостого хода.
25. Регулировочный винт приоткрывания дроссельной заслонки первой камеры.
26. Рычаг управления воздушной заслонкой*.
27. Рычаг воздушной заслонки.
28. Главный воздушный жиклер второй камеры.
29. Эмульсионная трубка.
30. Распылитель главной дозирующей системы второй камеры.
31. Топливный фильтр.
32. Игольчатый клапан поплавковой камеры.
33. Корпус карбюратора.
34. Дроссельная заслонка второй камеры.
35. Рычаг дроссельной заслонки второй камеры.
36. Главный топливный жиклер второй камеры.
37. Рычага привода дроссельной заслонки второй камеры.
38. Поплавок.
39. Рычаг привода дроссельных заслонок.
40. Рычаг блокировки второй камеры.

Меняем трос подсоса на восьмерошный (предварительно его укоротив), подключаем тяги привода дроселей — процесс описан во многих статьях в интернете, особо на этом не буду заострять внимание.

Еще один момент.
В Солексе установлен электроклапан ЭПХХ. В стандартном карбе такого нет, т.к. система там отличается.

На электроклапан нужно подать напряжение +12В, если этого не сделать тогда он будет постоянно закрыт.

Тут можно пойти тремя способами:
1. аккуратно выкрутить электро клапан, вытащить жиклер и вынуть иглу. Установить жиклер обратно в электро клапан. Электроклапан завернуть обратно.
При такой схеме клапан все время открыт, напряжения подавать не надо, НО! При выключении зажигания может возникнуть детонация — клапан то не закрылся и топливная смесь еще поступает. Машина дернется. Для избежания такой ситуации нужно перед глушением двигателя дать ему поработать на холостых 3-5 мин и уже после этого глушить.
2. в старом карбюраторе ОЗОН есть микропереключатель, при включении зажигания на него подается как раз 12В — ОРАНЖЕВЫЙ провод (не забудьте подвести к карбюратору массу, используя отдельный провод — в комплект не входит). Двигатель будет глушится стабильно, но о экономии топлива и торможении двигателем можете забыть.

3. установить новый блок системы ЭПХХ и подключить к ней электроклапан — но про это будет в следующей части)))

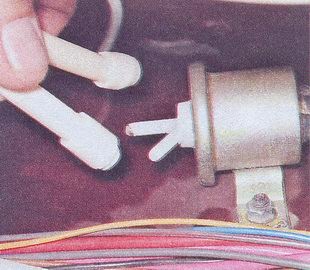

Также надо не забыть отключить шланги от электропневмоклапана:

При этом нужно либо напрямую соеденить одним шлангом коллетор с эконометром, либо поставить заглушку в тройник (на то место куда был подключен шланг от электропневмоклапана).

Также нужно обесточить электропневмоклапан, сняв с него клеммы массы и управляющего провода.
