Как делать шумоизоляцию капота тигуана

197 просмотров
06 ноября 2021

Информация применима для ремонта автомобилей:
Volkswagen Tiguan / Фольксваген Тигуан (5N1, 5N2) 2008 — 2015

Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5) 2004 — 2009
Volkswagen Jetta 5 / Фольксваген Джетта 5 (1K2) 2005 — 2010

Volkswagen Golf 6 / Фольксваген Гольф 6 (5K1, AJ5) 2009 — 2013
Volkswagen Jetta 6 / Фольксваген Джетта 6 (1G3, AV2) 2010 — 2014

Volkswagen Golf Plus / Фольксваген Гольф Плюс (5M1) 2005 — 2009
Volkswagen Golf Plus / Фольксваген Гольф Плюс (521) 2009 — 2014

Volkswagen Touran / Фольксваген Туран (1T1, 1T2, 1T3) 2003 — 2015

порядок работ подходит и для других автомобилей.

Привет всем ВАГоводам!

Решил тут доработать немного своего тигуана.
Ничего нового миру не открыл, подобные работы в большом количестве описаны на драйве и других профильных сайтах.

Собственно просто делюсь опытом. Штатная шумка у тиги есть с завода. Но вот звук, если постучать по капоту — как по консервной банке — звонкий и неприятный. Решил исправить.

Зима, холодно, загнал машину в теплый рембокс.

Снял родную шумку сняв три клипсы. Она российского производства, тоненькая, какое то ооо делает, разобрать на наклейке было сложно. Но неаккуратность отверстий под клипсы бросается в глаза.

В авто49 магазине был закуплен виброматериал. Вот такой.

Виброматериал Сильвер 3 мм 53 см Х 75 см Производитель: Stp

В дополнение был взят рулон шумоизоляции. Вот такой.

Звукоизоляция изолонтейп 3004в 1мх1,20м 8мм

Всё уложилось до 1 т.р.

Попутно сделал приспособу "валик монтажный" — фото нету, забыл, но нашел в сарае оконечник от поливочного шланга, он кругленький и с дырочкой. Старый валик для обоев не нужный тоже нашелся. Обрезал его и поставил наконечник. Как говорится за 5 минут.

Еще желателен фен греть вибру и растворитель для обезжиривания.

Далее делаем шаблон — я использовал для этого малярный скотч. Наклеиваем его сначала полосами на родную шумку. Потом пальцами приминаем его чтобы четко видеть где резать.

Берем ножик и аккуратно обрезаем лишнее. Шаблон готов, отклеиваем его от шумки.

Теперь берем лист виброизоляции, разглаживаем его, накладываем шаблон, он даже слегка приклеивается, и вырезаем ножницами. Аналогично поступаем со вторым листом.

Потом берем фен, прогреваем слегка вырезанные куски. Обезжириваем металл. Снимаем защитную бумажку и начинаем наклеивать. Одновременно расправляем и прокатываем валиком.

На правом я немного накосячил, решив что не влезет и сразу еще примерно по 1-2 сантиметра обрезал от куска, но это оказалось лишним, пришлось доклеивать кусочками, на левом куске я в этом убедился. Так делать не надо.

Потом вырезал шумоизоляцию, фото и шаблона не делал, просто обрезал по размерам родной шумки уменьшив примерно на сантиметр. В итоге все приклеилось (один слой клеевой) к шумке с внутренней стороны. Потом поставил её обратно.

Стало еще тише, а в тиге и так довольно неплохая родная шумоизоляция. Стал дольше остывать мотор, для моего мотора с маленьким объемом это актуально. Ну из звук закрытия капота не стал таким противным. Времени

часа два на все с перекурами.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

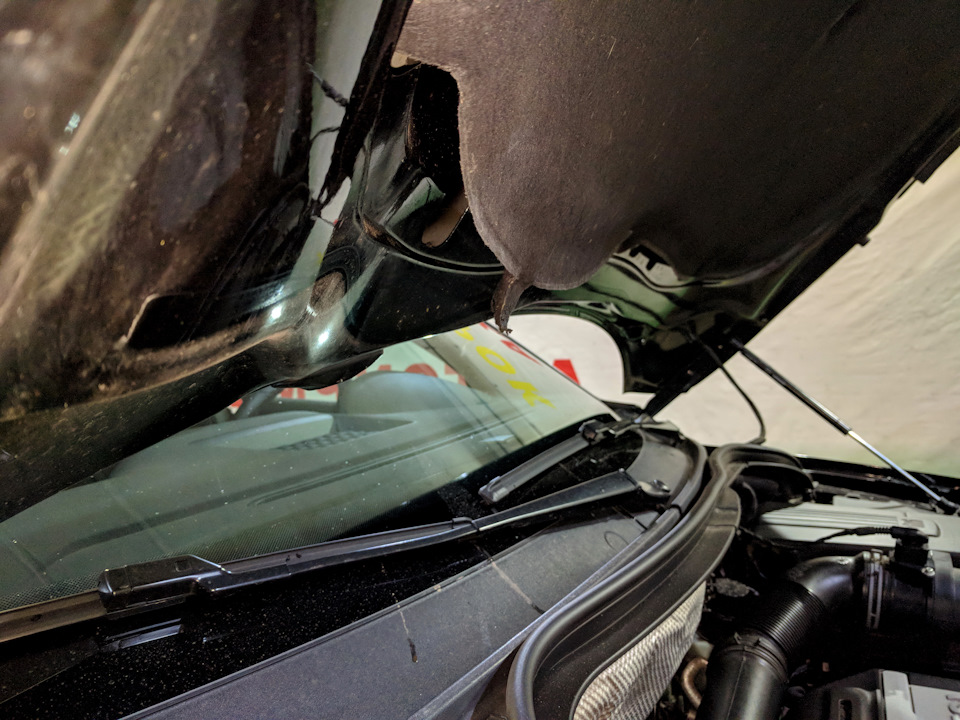

Надоела провисшая шумка капота, вроде не мочил ее, а она провисла…¯\_(ツ)_/¯

Читайте также:  Новая резина бьет руль

Искал решения — думал вообще скинуть и катать без нее или сделацть шумку как в этой статье, приобрести Герметон А15Л, но что-то подзабил 🙂
Раз наткнулся на доработку
www.drive2.ru/l/473824916337066 576
два:
www.drive2.ru/l/510949376693108998

Зашел на сайт и заказал пистоны и клипсы:
⋆ клипса Masuma KJ487
⋆ пистон Masuma KJ1103

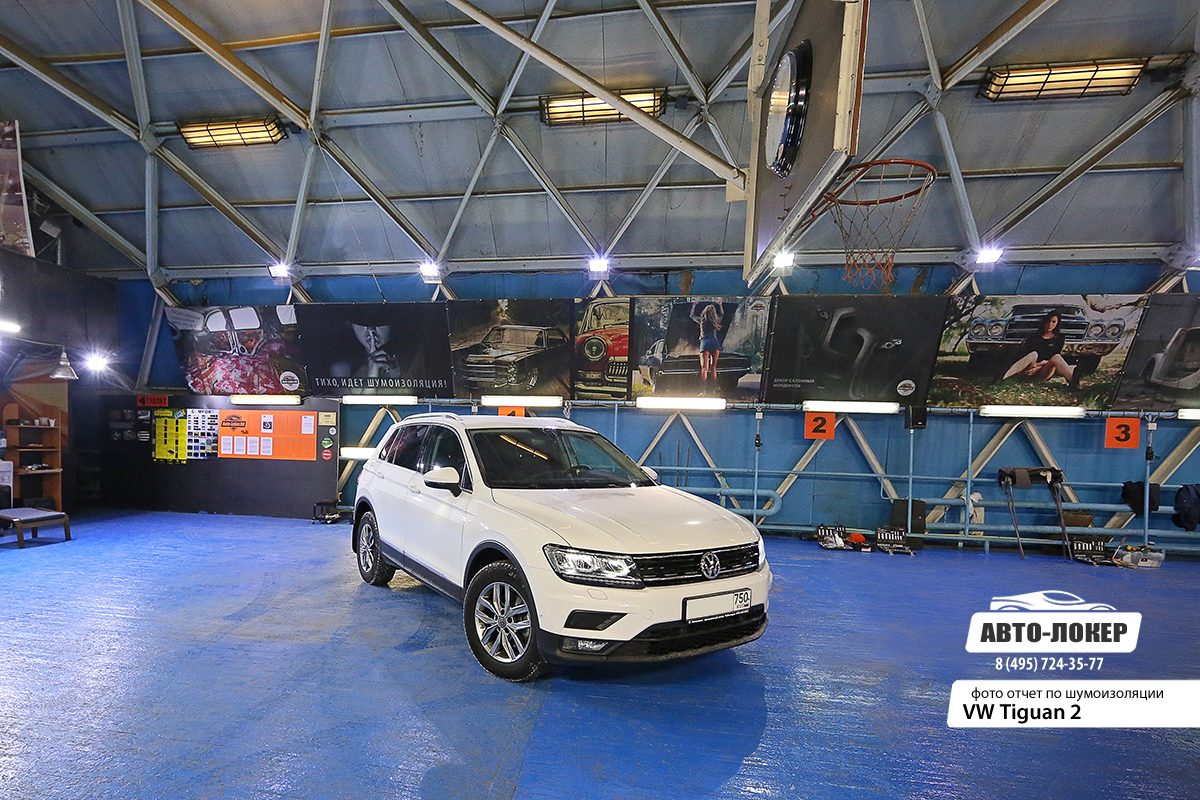

Шумоизоляция Volkswagen Tiguan 2 Едва только появившись в салонах официальных дилеров, новый Фольксваген Тигуан второго поколения сразу же штурмует спеццентр Авто-локер в поисках тишины и комфорта с автомобиле. Смена поколений внесла много свежести в новый тигуан, он стал гораздо современнее в интерьере и снаружи, но, судя по комментариям владельцев новых Тигуанов (а так же огромному наплыву в наш центр), остался все так же по прежнему шумным, что, несомненно, портит впечатление от автомобиля, заставляет повышать голос при езде, а так же приводит к утомлениям после долгих поездок. Благо, мы знаем как это победить и предложить владельцу наслаждаться автомобилем, а не терпеть его недостатки

Наша команда проведет полную шумоизоляцию этого красавчика в присутствии владельца автомобиля и потребуется нам на это примерно 11 часов. За дополнительную оплату владелец попросил обработать колесные арки не только внутри салона, но и с внешней стороны. К приезду автомобиля по записи у нас, как всегда, все готово: весь шумоизоляционный материал заранее нарезан и размещен в специальные печки для прогрева до 50 градусов. К тому моменту, когда мы разберем салон и приступим к монтажу шумоизоляции, все листы у нас будут равномерно прогреты по всей толщине и площади, что экономит не только время, но и наши силы, которые мы готовы расходовать для качественной прикатки материала. А сам клиент может присутствовать с нами и наблюдать за работой вытянув ножки в удобном диване прямо напротив своего авто. Но, обо всем по порядку…

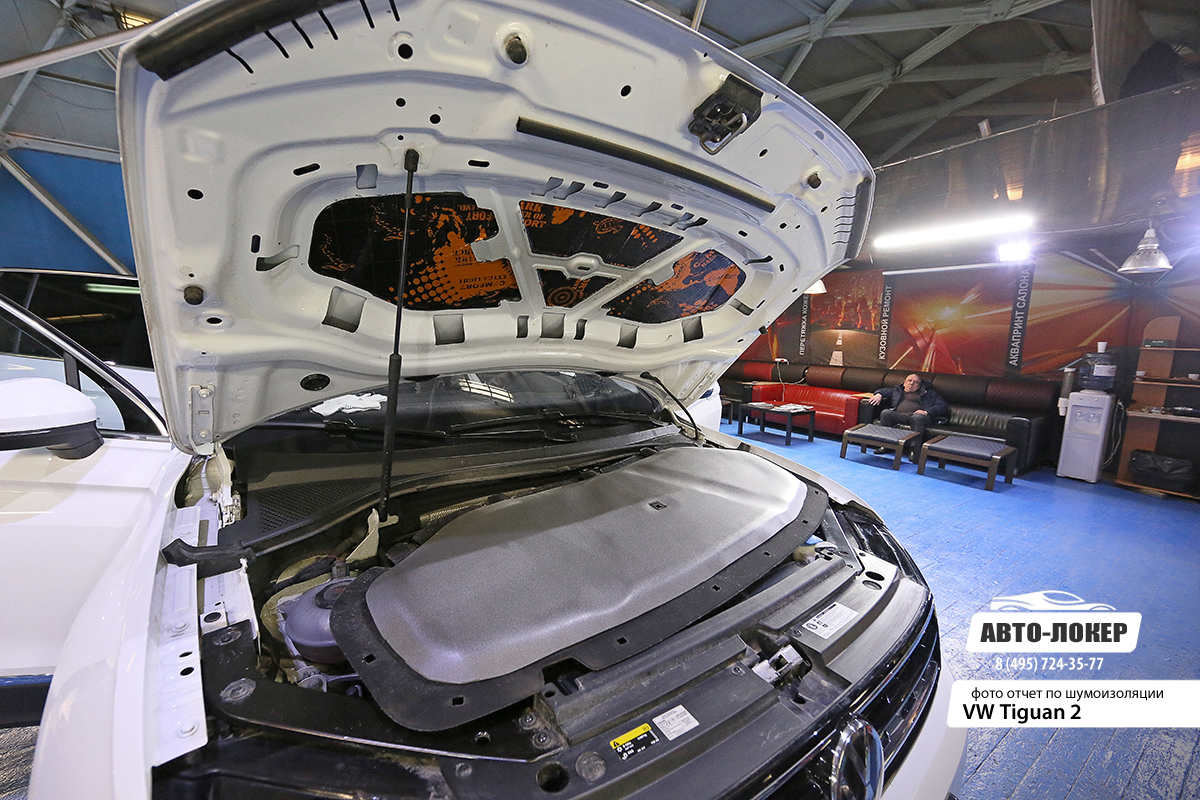

Шумоизоляция капота VW Tiguan II ведется по классической схеме. Мы наносим легкий вибродемпфер Comfort mat Dark D3 на металл капота между ребрами жесткости, а шумотеплоотражатель ППЭ или ППУ на тыльную сторону штатной теплоизоляции.

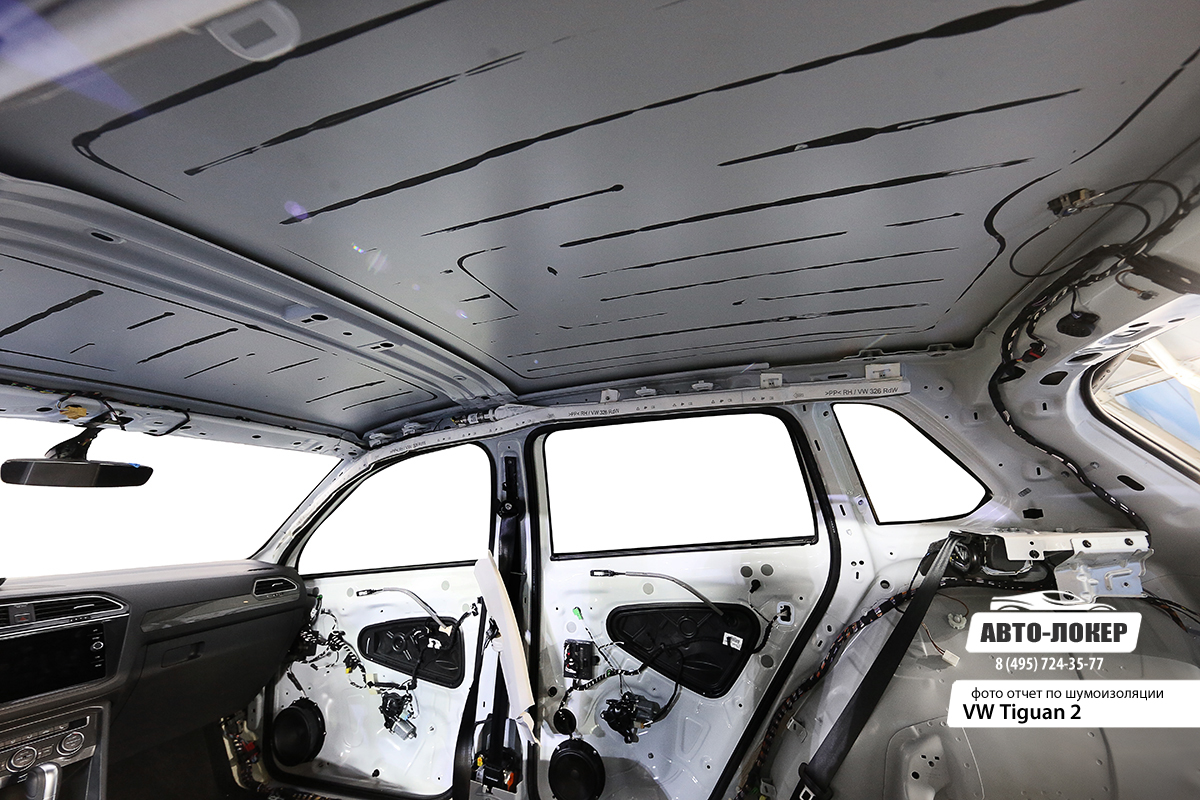

Шумоизоляция потолка VW Tiguan II это гораздо более трудоемкое занятие, чем на Тигуане первого поколения. Производитель существенно переработал крепления потолочных ручек, козырьков и плафона, существенно усложнив работу по демонтажу. Как хорошо, что мы располагаем достаточным штатом высококлассных специалистов с опытом работы более 10 лет и эта задача решается нами без трудностей. Ребята работают в чистых перчатках и чистым специнструментом. Ни единого пятнышка, ни единого зацепа на детальках мы не оставим. После того, как обшивка потолка снята, нам остается снять штатный «картон», намертво приклеенный к потолку. После чего мы обезжириваем металл потолка и он готов к приему двух слоев качественной вибро-шумоизоляции.

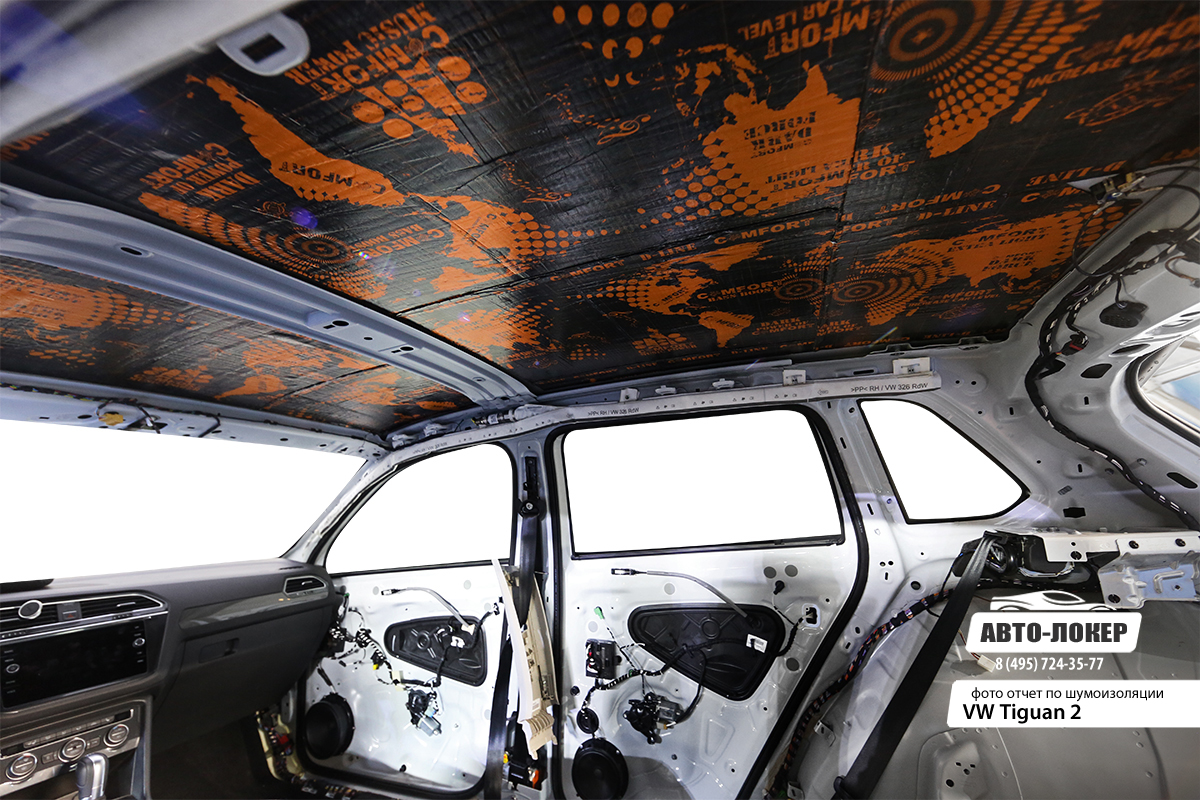

В качестве вибродемпфера на металл потолка мы наносим легкий (не более 1500 г. на лист) и эффективный (КМП 0,41) вибродемпфер Comfort mat Dark D3, который качественно прикатываем по всей площади крыши. Материал предварительно нагрет.

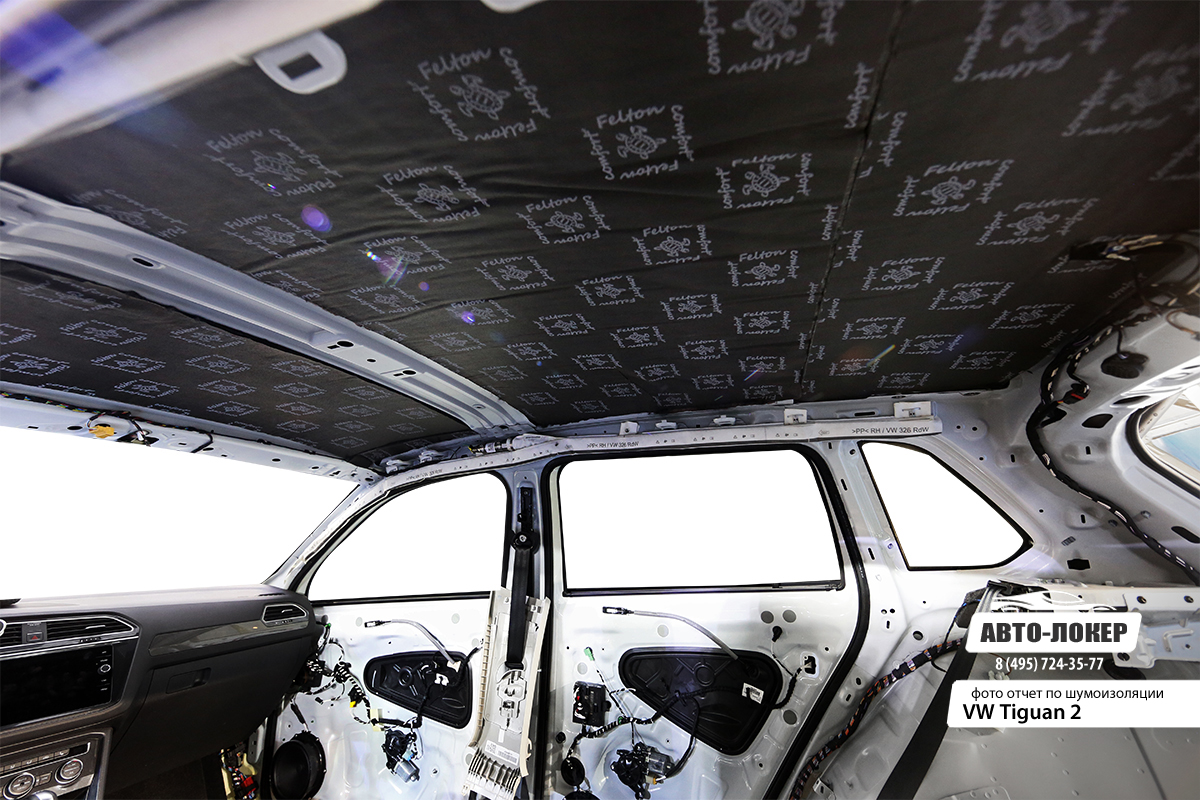

Шумопоглощающий слой из плотного 10-миллиметрового войлока Felton с влагозащитным покрытием является наилучшей ловушкой воздушной звуковой волны, постоянно гуляющей под обшивкой потолка.

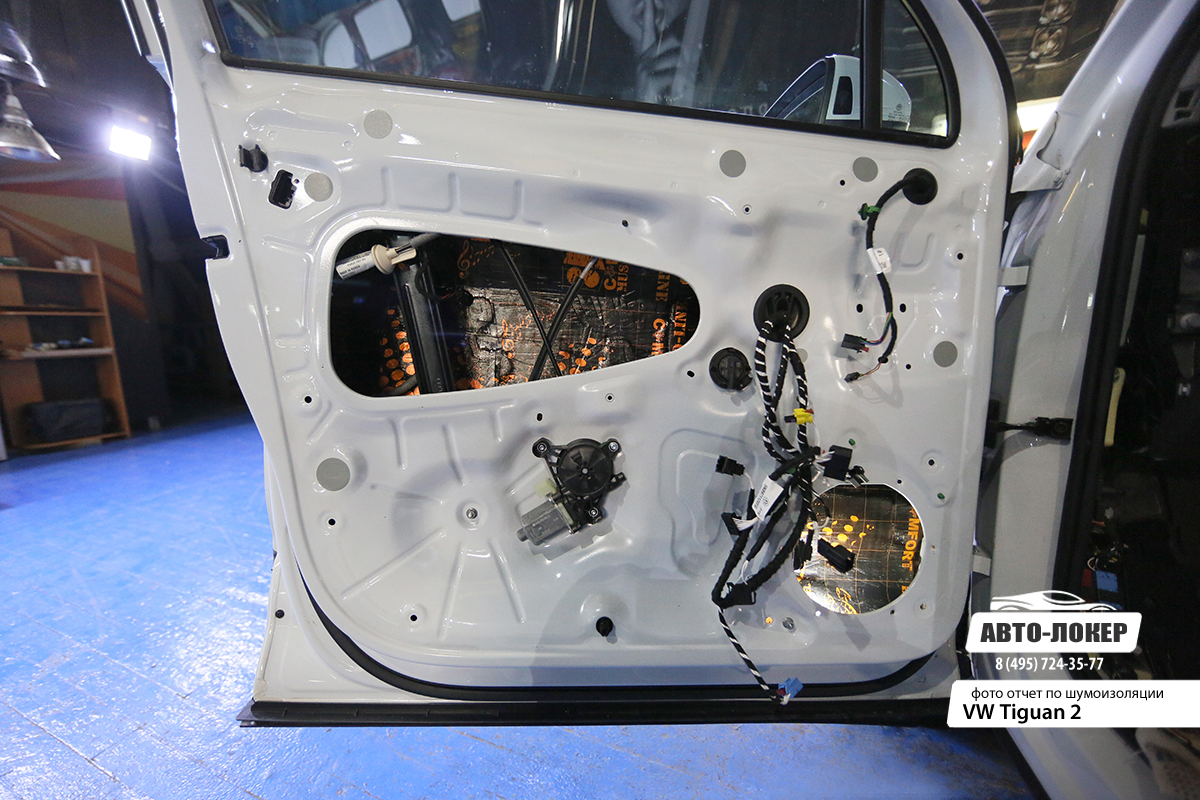

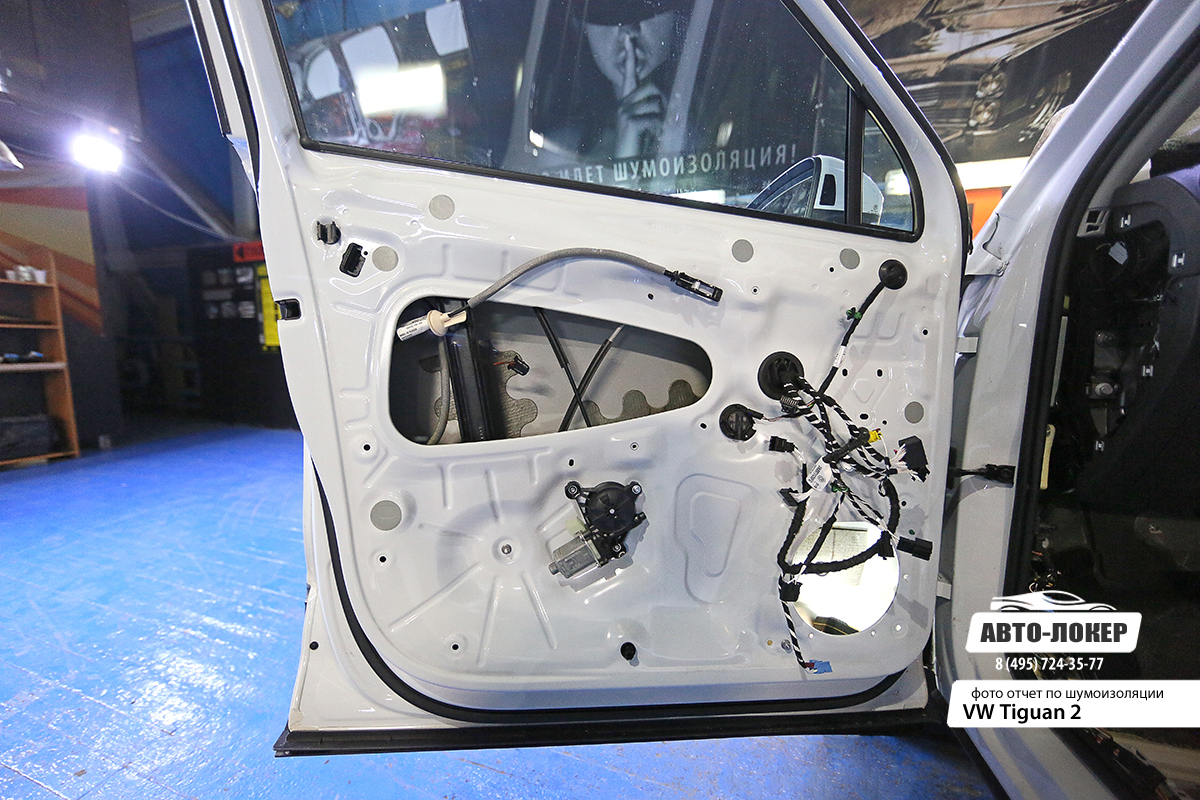

Шумоизоляция дверей VW Tiguan II мало чем отличается от первого поколения. Разве что технологические отверстия сделали немного другой формы. В остальном это все тот же старый добрый Тигуан. Аккуратно демонтируем панели дверей, и готовим поверхность металла к обработке.

Читайте также:  Подключение биксенона h4 схема

Внешний лист металла обрабатываем вибродемпфером Comfort mat Dark D3.

Затем наносим Comfort mat Integra 6. Это легкая мембранная шумоизоляция для дверей, с "мертвым" монтажным слоем и 100% влагостойкостью.

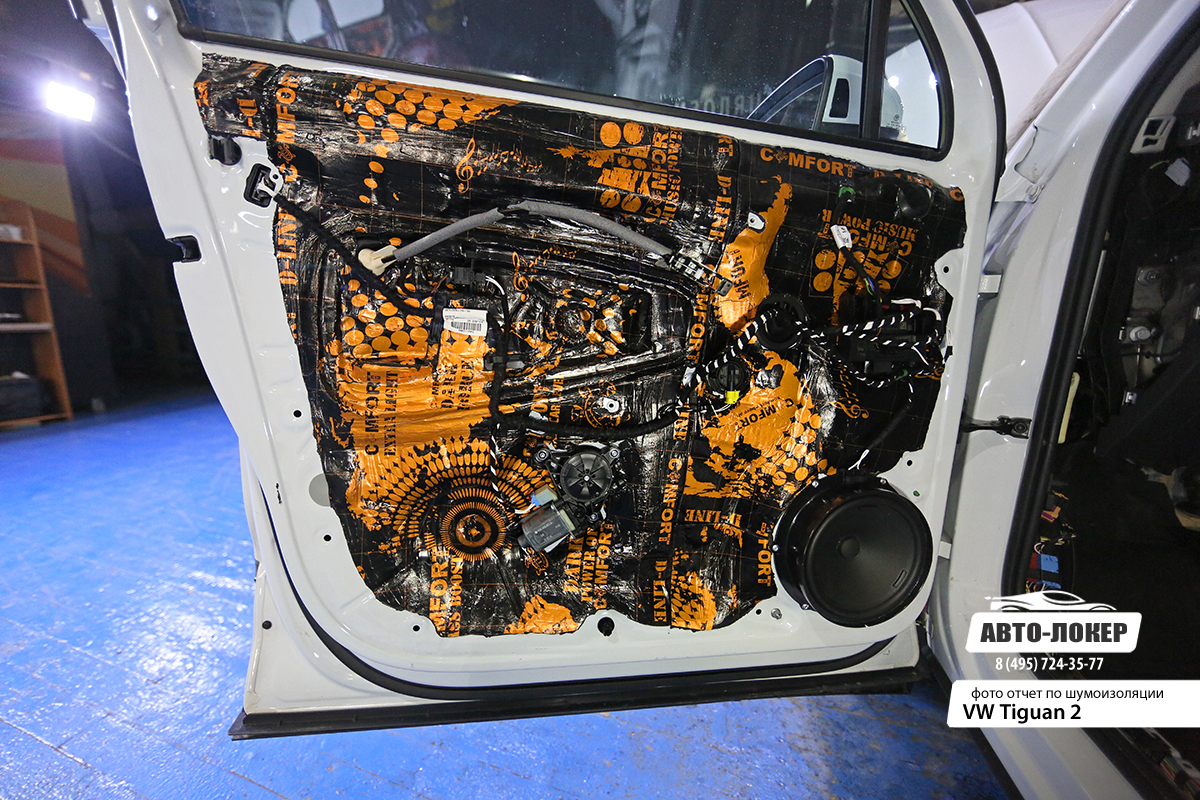

Каркас двери закрывается все тем же Comfort mat Dark D3, попутно образуя закрытый объем для штатной акустики, что положительно скажется на сочности ее звучания.

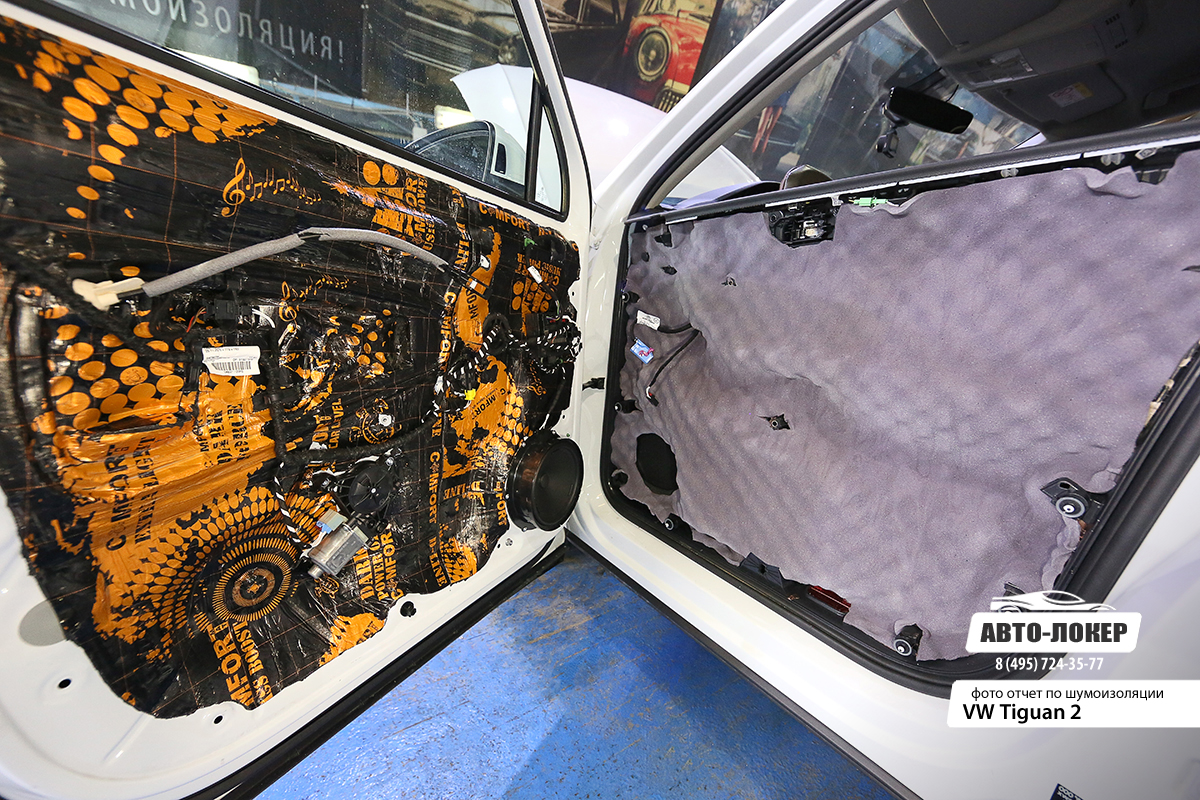

Рельефный шумопоглотитель Comfort mat Soft Wave толщиной 15 мм. на каркасе двери служит не только ловушкой для шума, но и обеспечивает плотную посадку обшивки, а «пирамидки» материала, заполняя все пустоты, не позволят образоваться скрипам и сверчкам. Этими "пирамидками" обрабатывается сама обшивка двери.

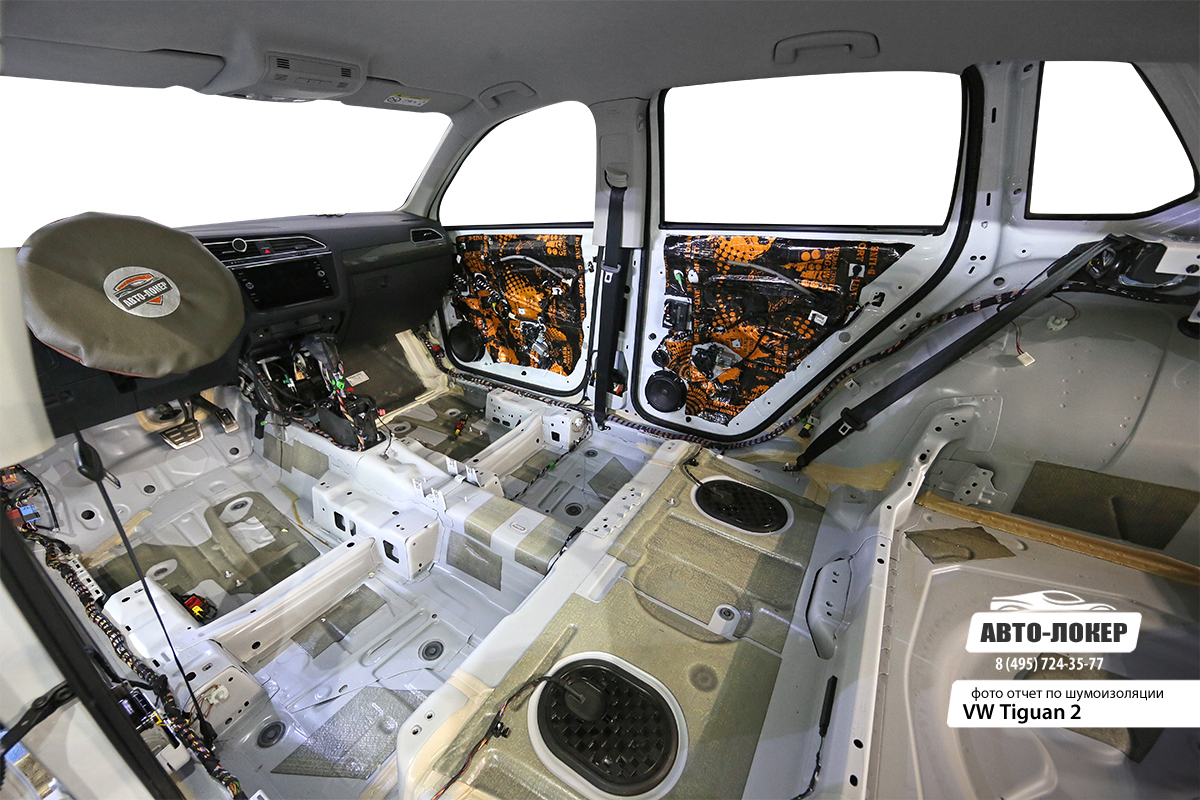

Шумоизоляция пола, багажника и колесных арок VW Tiguan II сопровождается полным демонтажом салона. Мы выносим абсолютно все, что может помешать нам сделать свою работу качественно: сидения, консоль, ковры, обшивки.

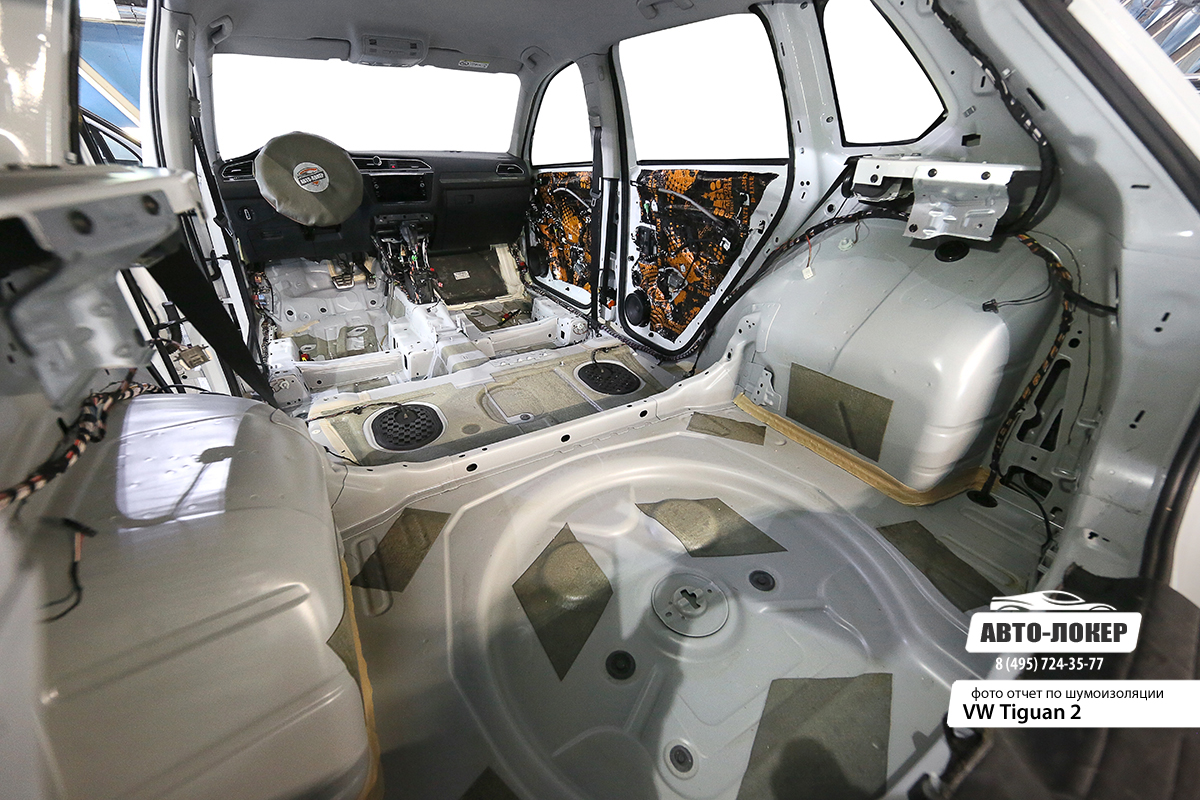

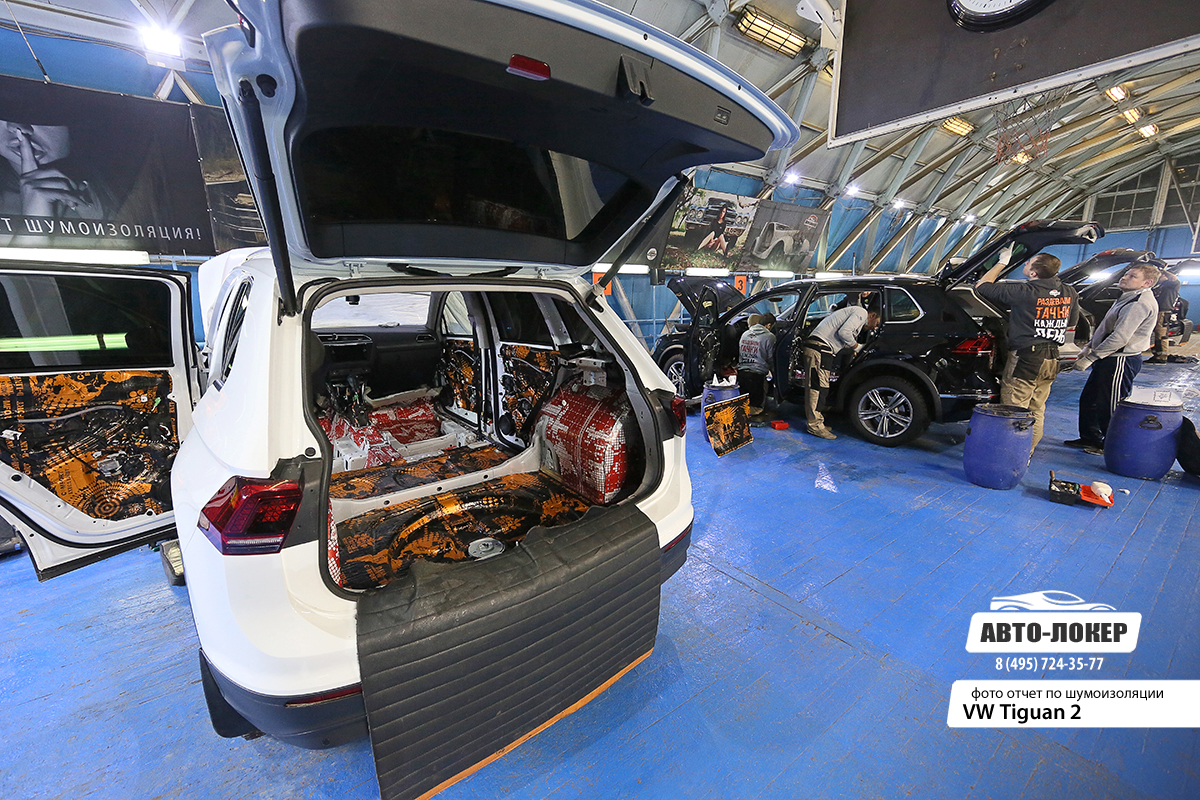

Вот так голенький Тигуан выглядит со стороны багажника. Обратите на огромную площадь штамповок под колесные арки. Тут есть над чем поработать 🙂

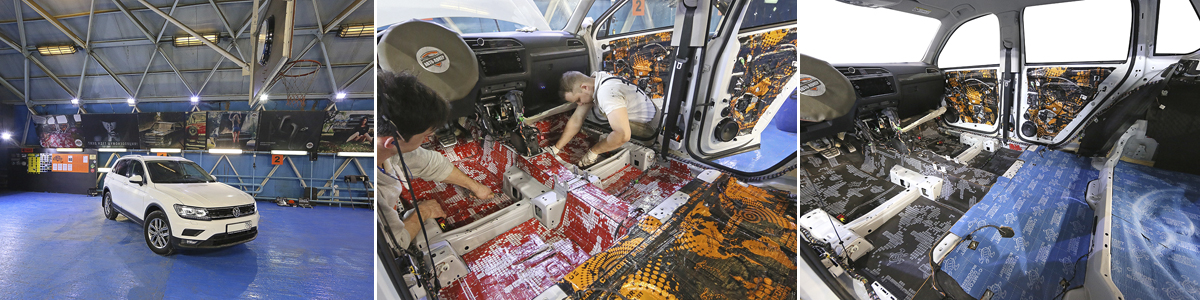

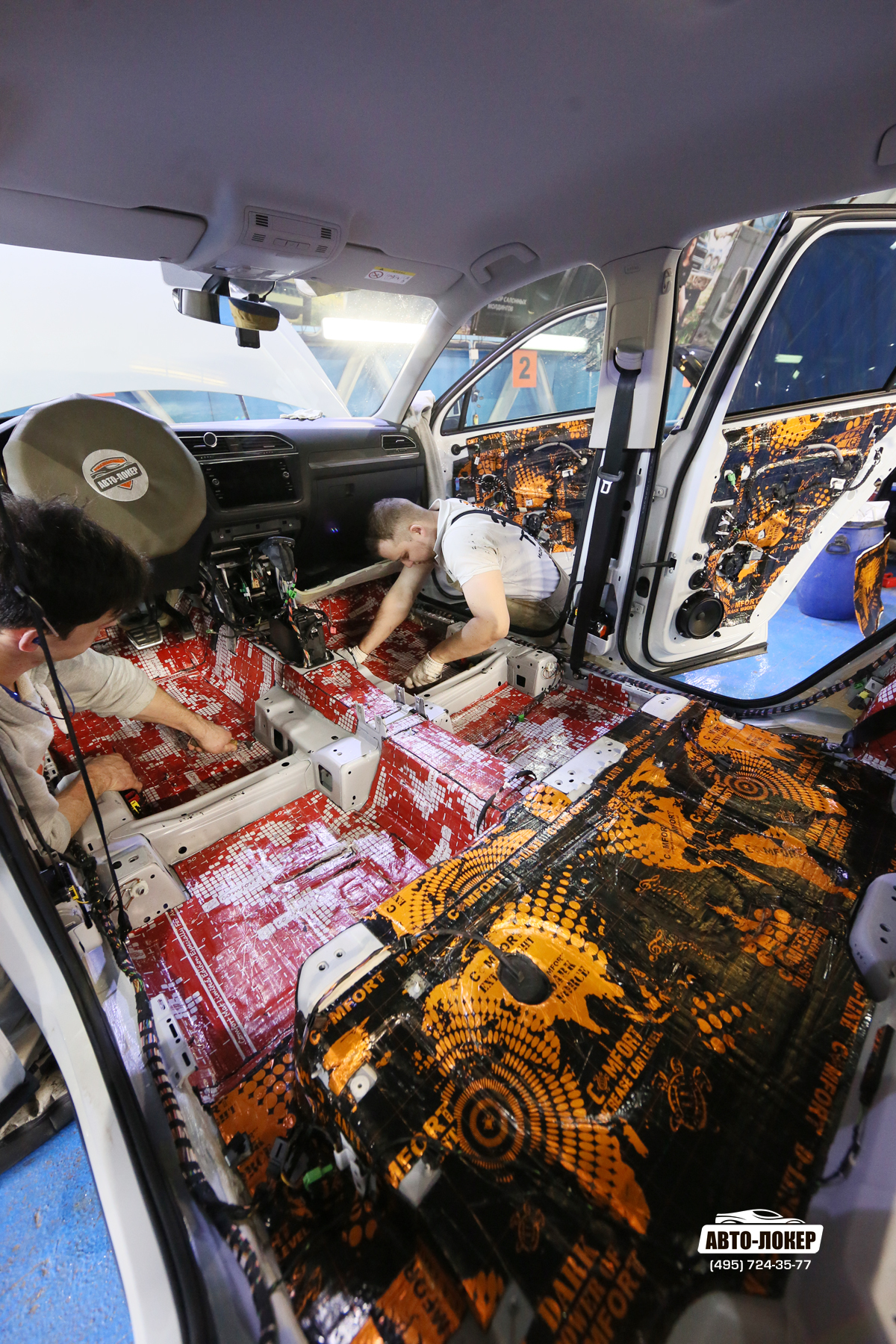

Поскольку вся виброизоляция у нас заранее прогрета и нарезана, то процесс монтажа ее на кузов занимает не более одного часа. За всем этим процессом наши клиенты восторженно наблюдают, находясь в удобных диванчиках прямо напротив автомобилей. Пол в салоне, а так же колесные арки мы обработали самым ударным вибродемпфером Comfort mat Ultra Loker 4,2 мм.

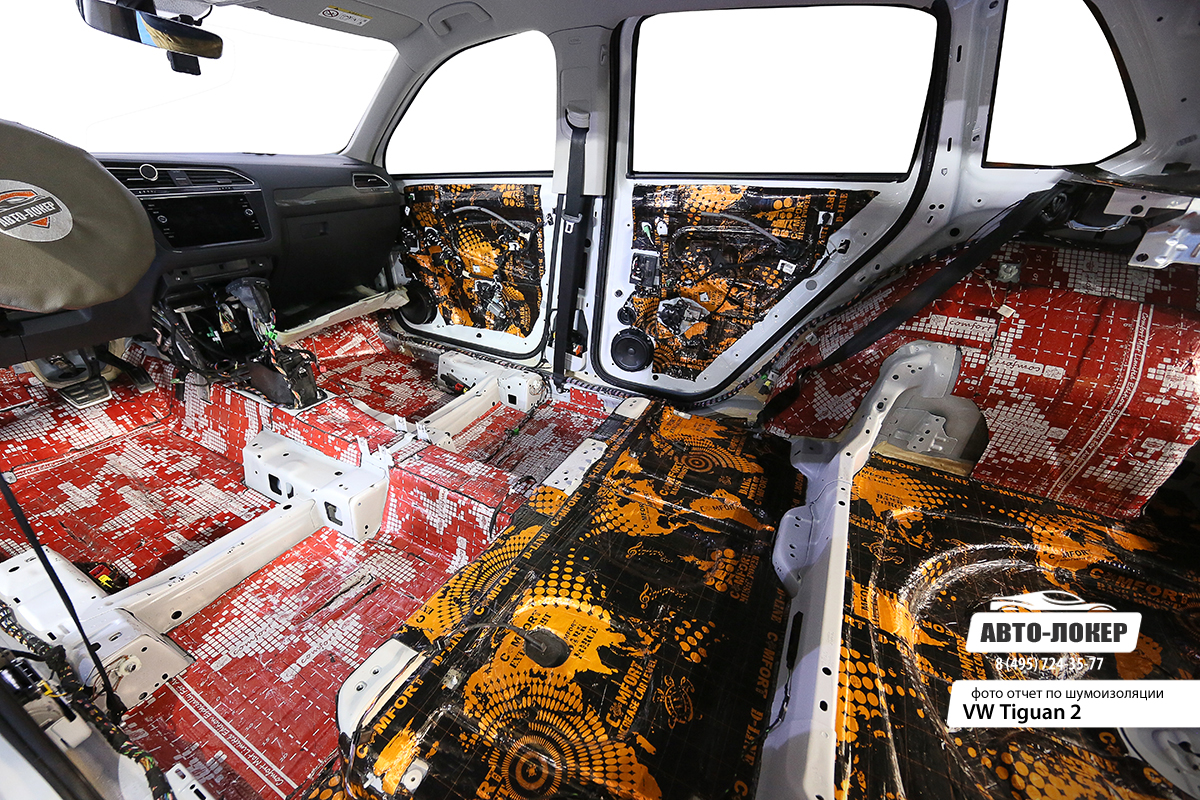

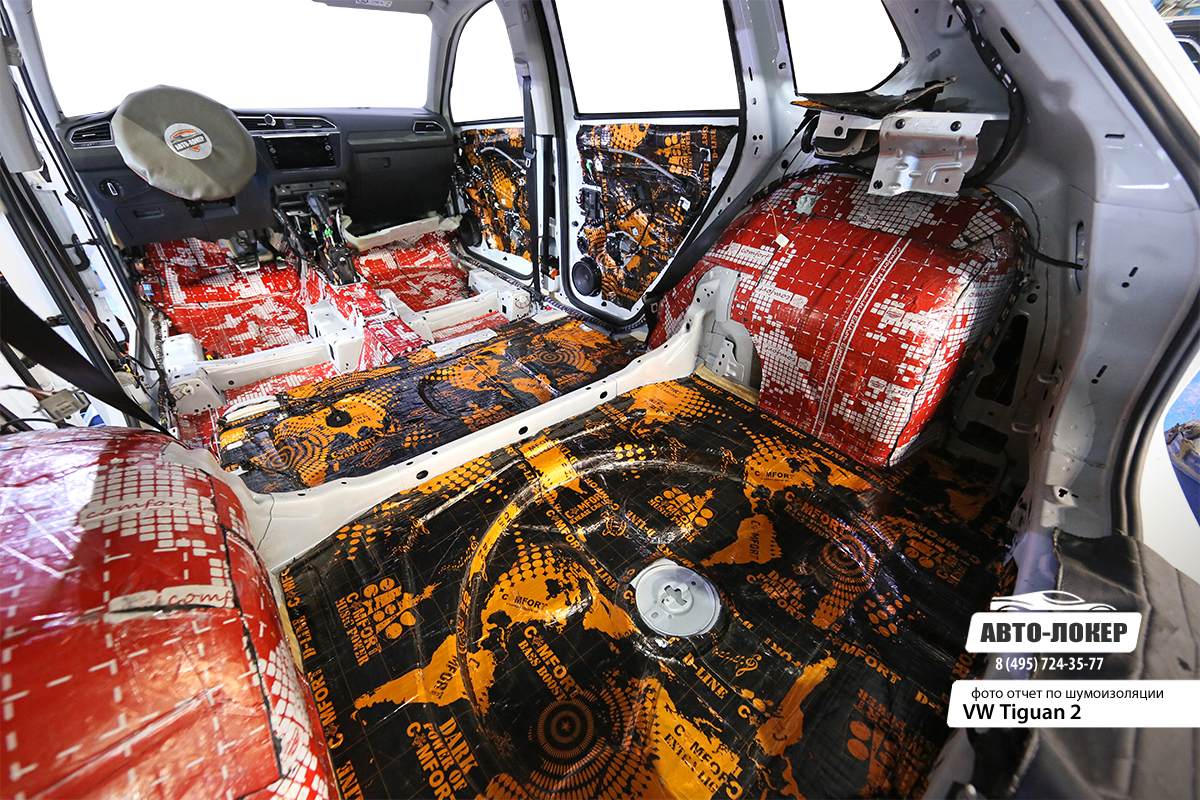

Вот так выглядит первый слой виброизоляции после укладки и прикатки по всей поверхности.

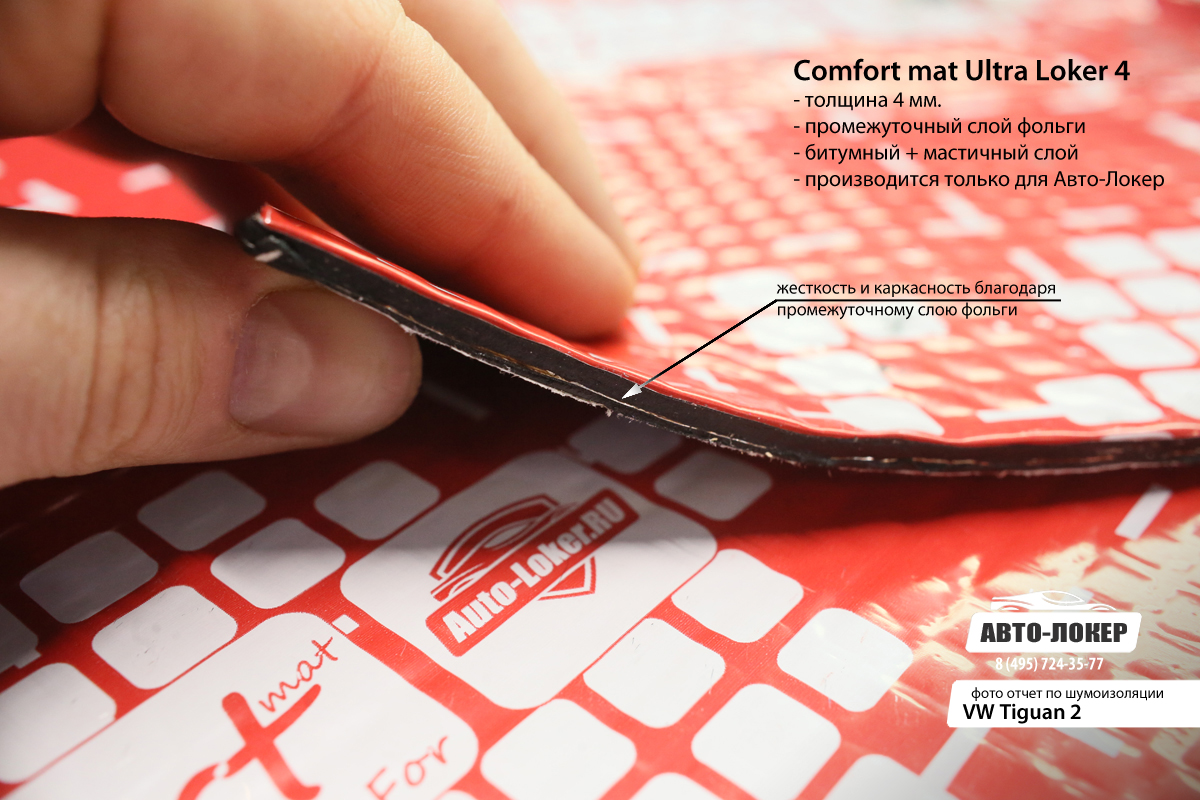

Comfort mat Ultra Loker 4,2 мм. это по настоящему эксклюзивный материал, который производится на отдельном конвеере Comfort mat и только для нужд Авто-Локер на правах флагманского установочного центра в Москве. Этот материал имеет два слоя фольги и высоченную карканость. Топовые характеристики позволяют успешно бороться со структурным шумом в металле пола и колесных арок Тигуана, увы, но "аэро"-подобные материалы на полу не только не работают, но и могут навредить.

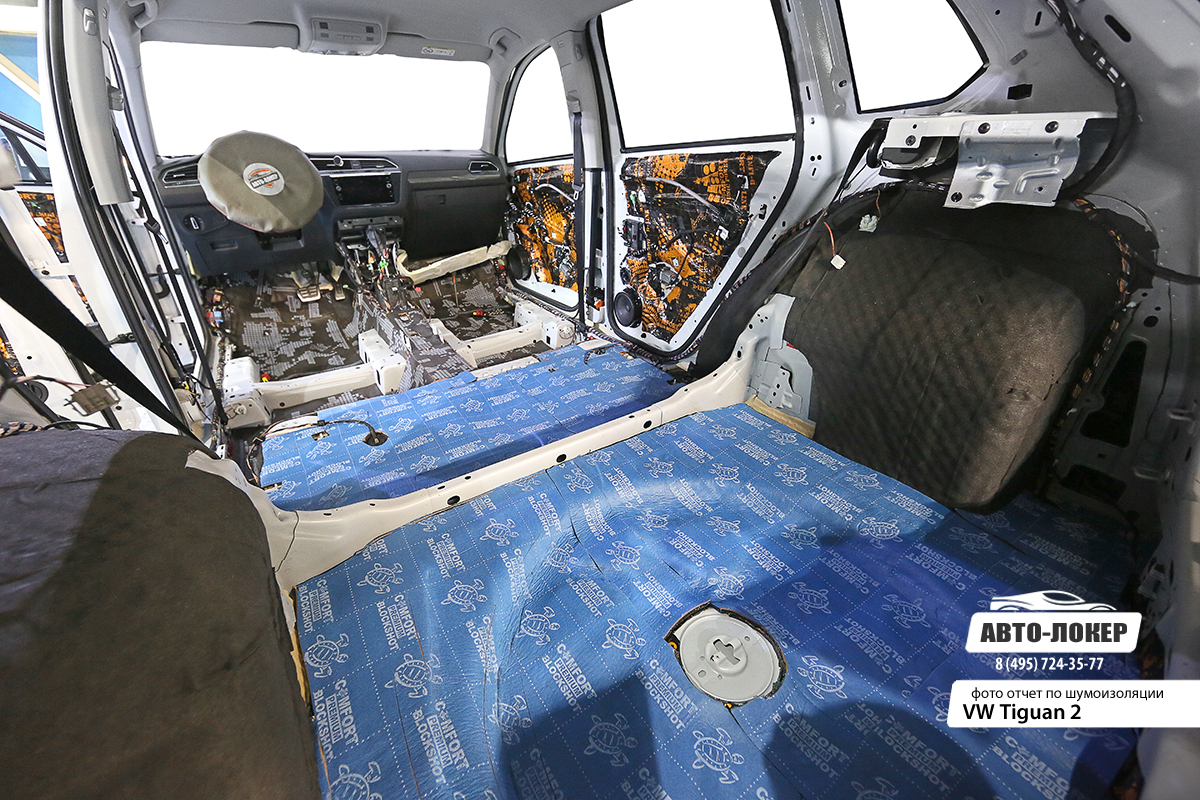

И лишь пол багажника, а так же пол под задним сидением, в угоду рельефности и последующей сборке обшивок, сделан нами с применением Comfort mat Dark d3.

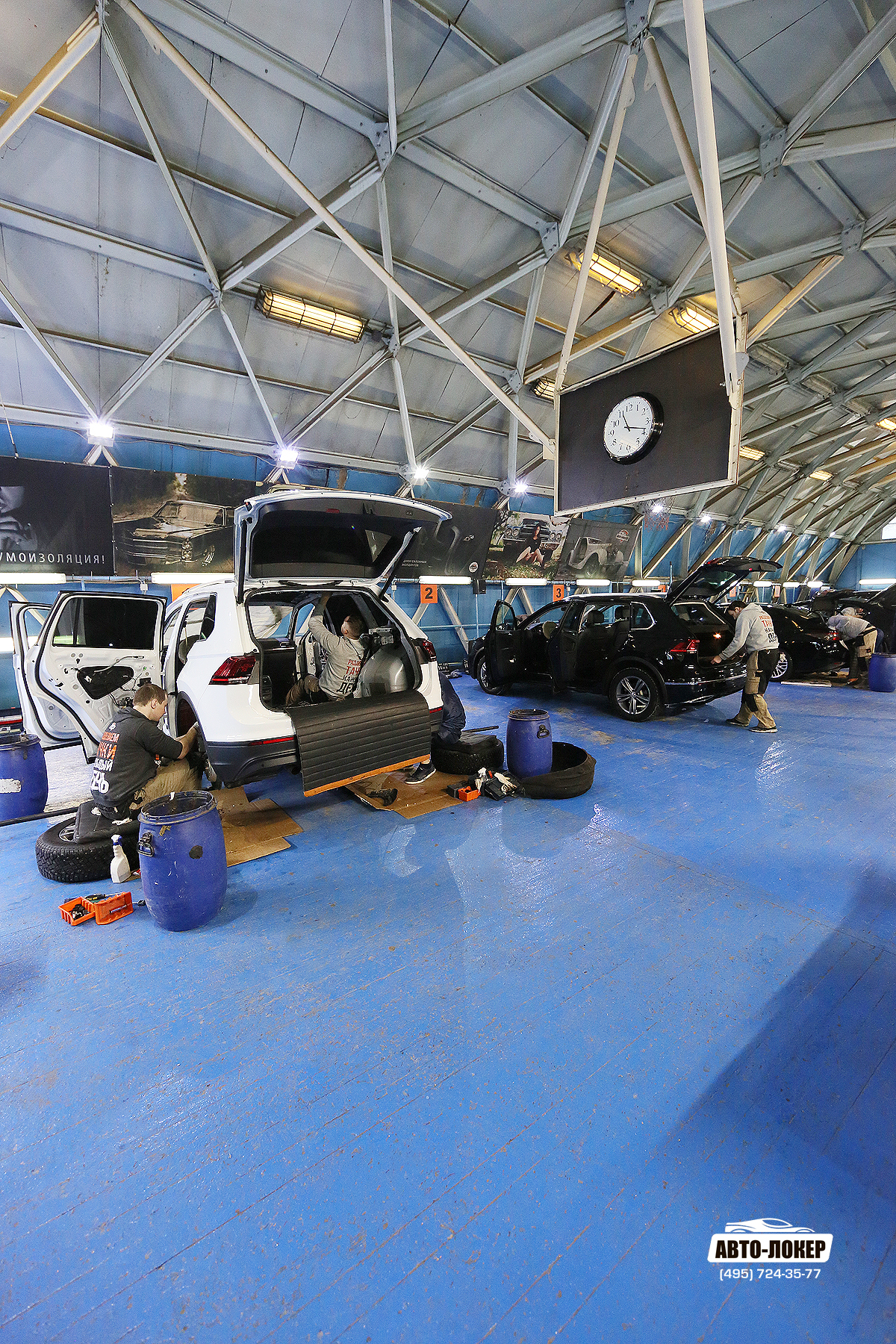

В тот день мы делали сразу два Тигуана второго поколения, белый и черный. Владельцы автомобилей находились вместе с нами и даже успели подружиться, пока провели весь день у нас.

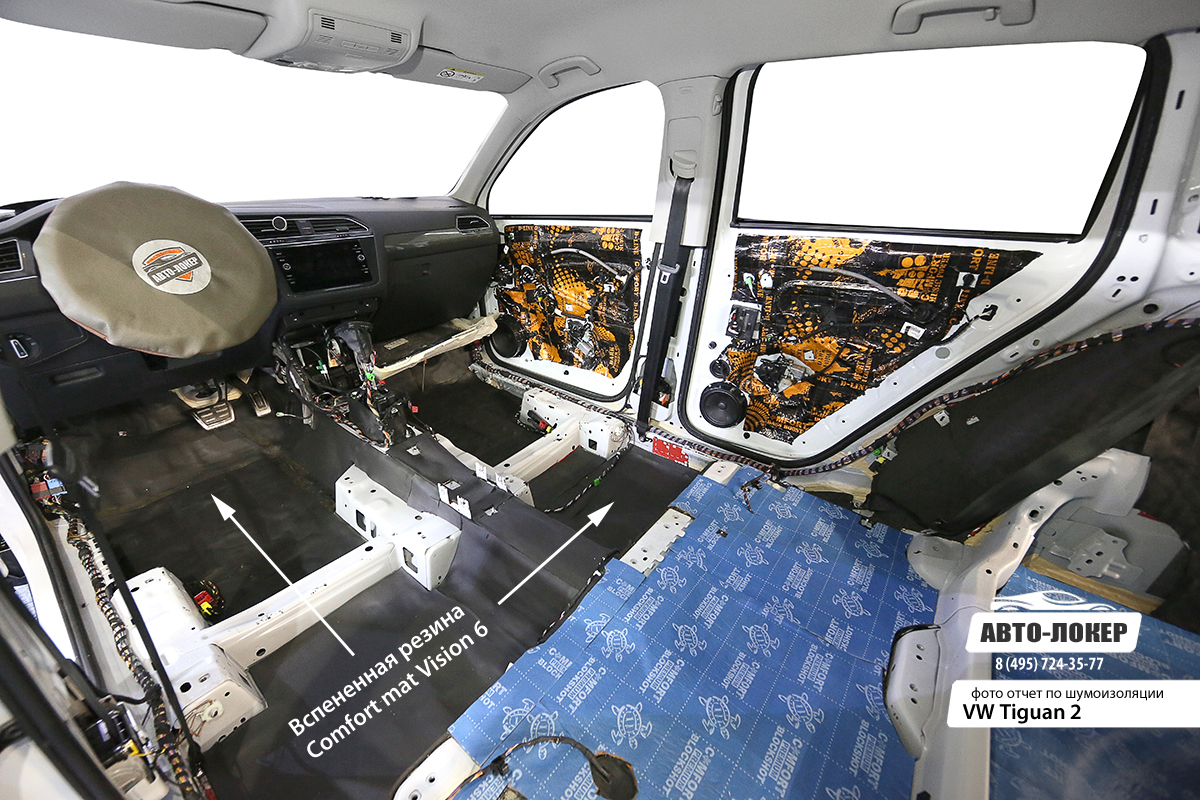

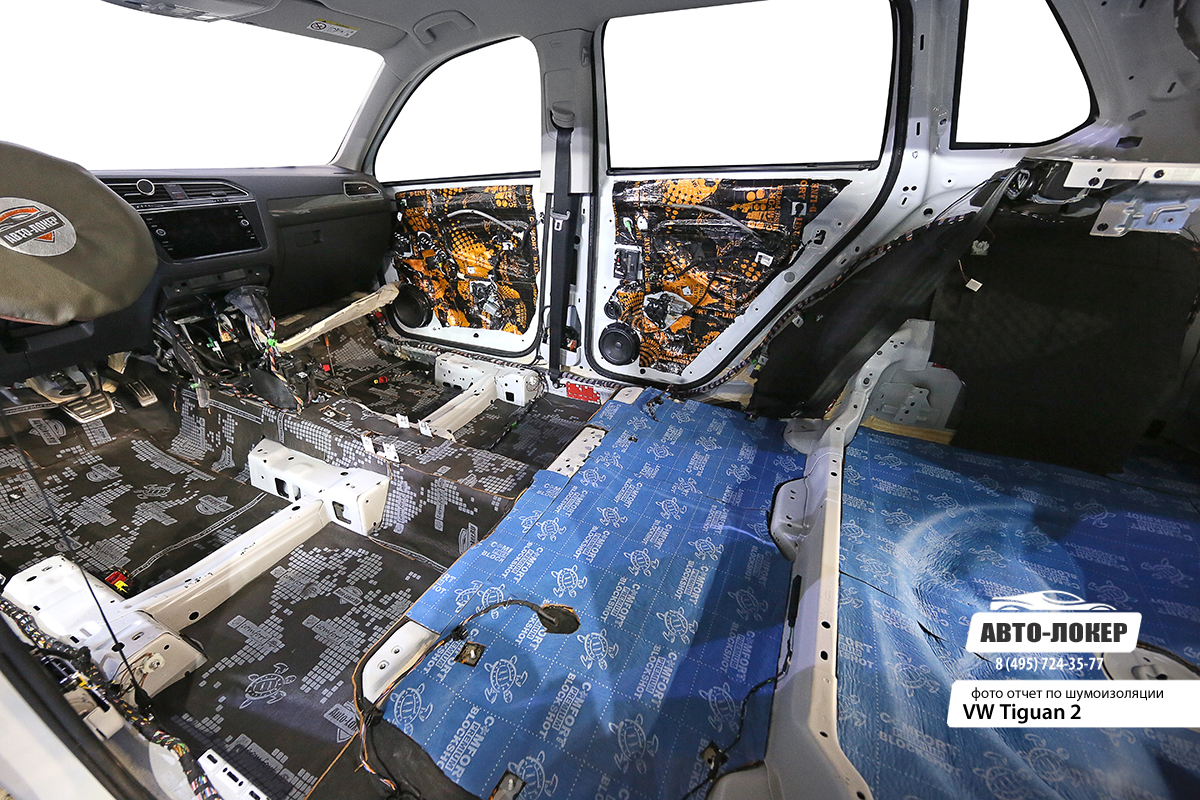

Начинаем укладку шумоизолирующего слоя и в качестве него на полу выступает вспененная резина Comfort mat Vision 6 мм., которая обладает великолепными изолирующими свойствами (премиум линейка Комфорт мат), а так же на 100% влагостойка.

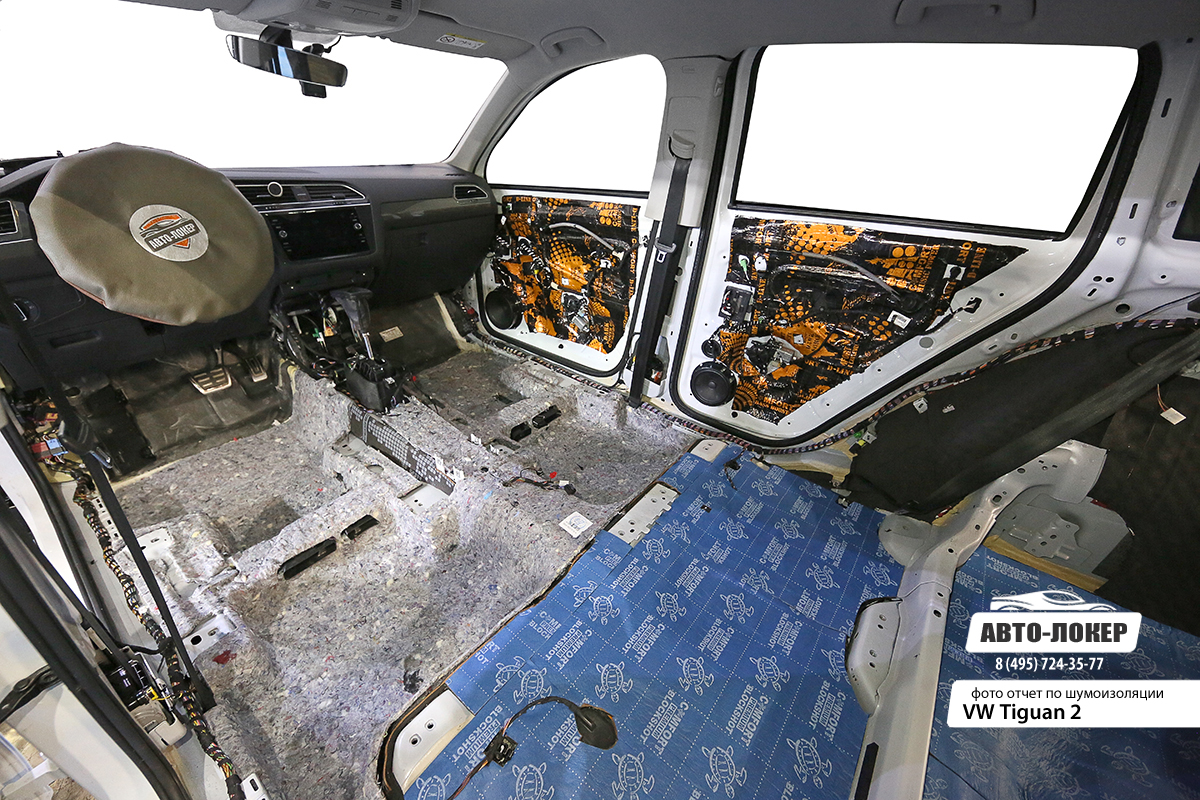

Никакая качественная и топовая шумоизоляция не может обойтись без укладки тяжелого звукоотражающего слоя поверх шумопоглотителя. У нас эту роль выполняет высокоплотная звуковая мембрана Блокатор, которую Comfort mat специально для нас и наших клиентов делает в увеличенной толщине. На пол в багажнике укладывается другая мембранная шумоизоляция Comfort mat BlockShot 7, которая состоит из шумоизолирующего слоя и звуковой мембраны (синяя).

Таким образом, весь пол Тигуана от передних ног до крышки багажника покрыт у нас в три слоя с обязательным финальным мембранным слоем. Эта технология на 100% соответствует званию премиум шумоизоляции на момент публикации этого фото отчета. Но, мы никогда не стоим на месте и постоянно вводим совместные с Comfort mat новинки в автомобили наших клиентов.

Читайте также:  Как отключить старлайн а61 без брелка

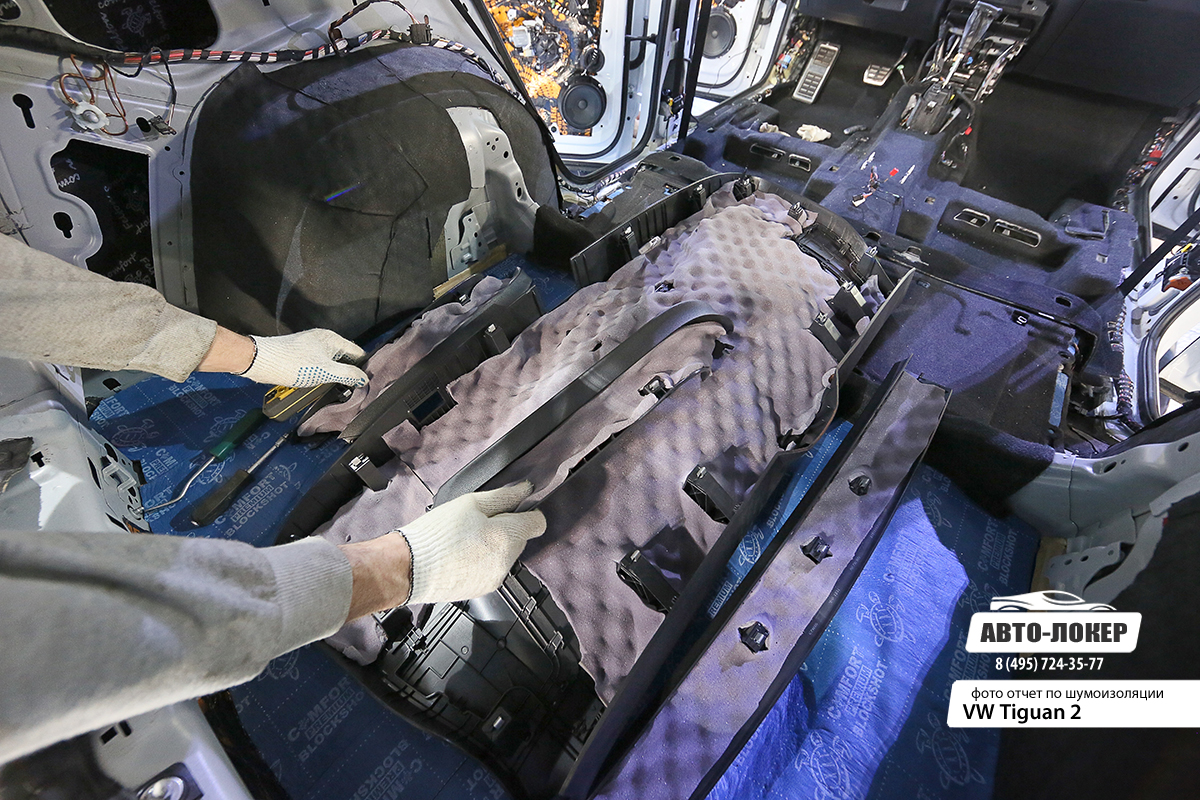

Позвольте, но это еще не все. Мы возвращаем на место шикарный войлочный шумоизоляционный плотный ковер, который был в Тигуане с завода. Забегая вперед скажем, что собирается все прекрасно, без горбов и проблем. Мы знаем о всех тонкостях обработки пола, поэтому ювелирно обходим критичные места.

Крышка багажника обрабатывается вибродемпфером, а ее обшивка получает шумопоглотитель в виде вязкоэластичных "пирамидок".

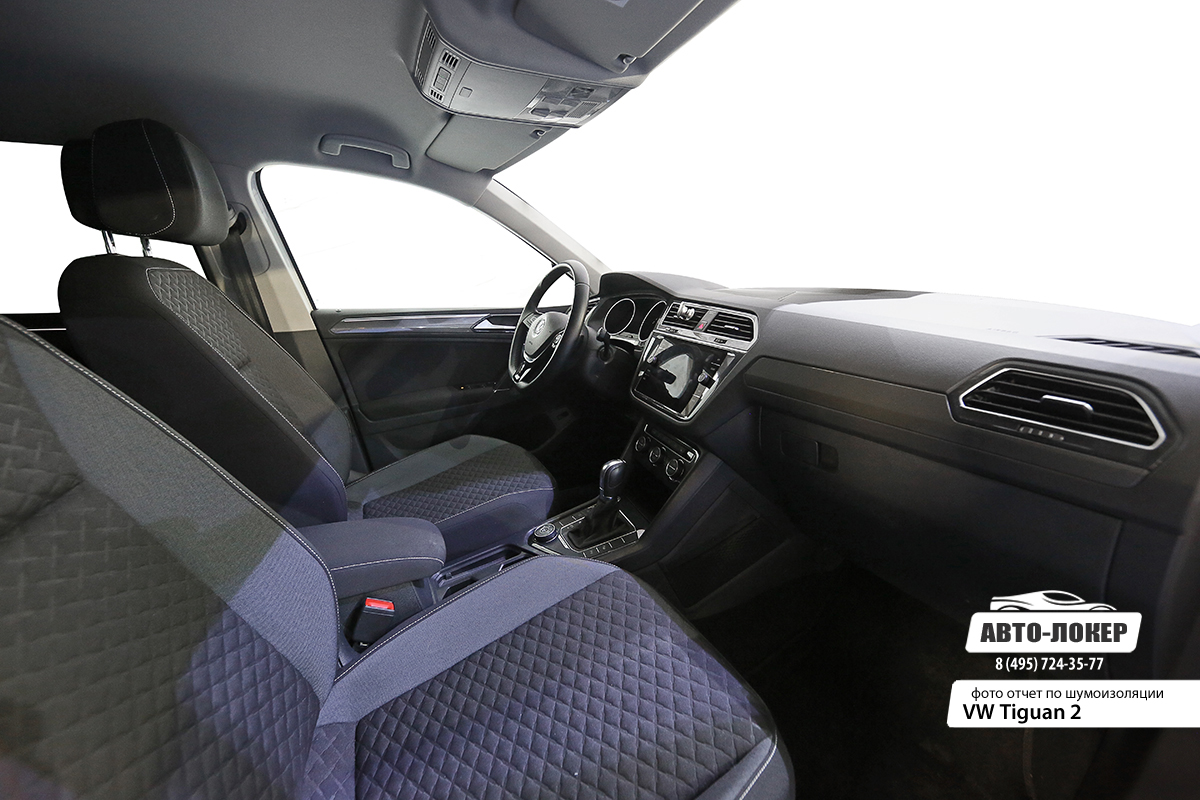

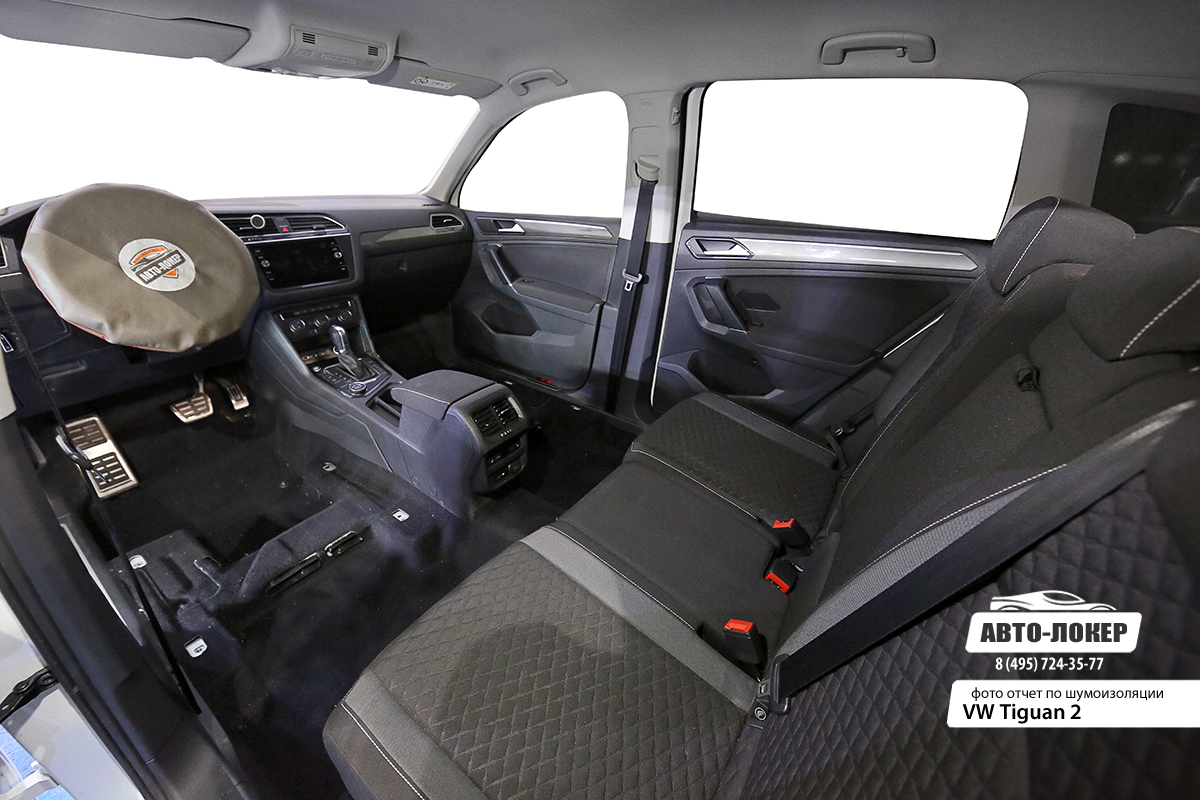

Начинается процесс сборки салона и к этой процедуре мы подходим с особой тщательностью. Ведь, даже хорошо сделанная шумоизоляция может легко омрачиться некачественно собранным салоном. У нас с этим строго — все в полном соответствии с заводскими требованиями.

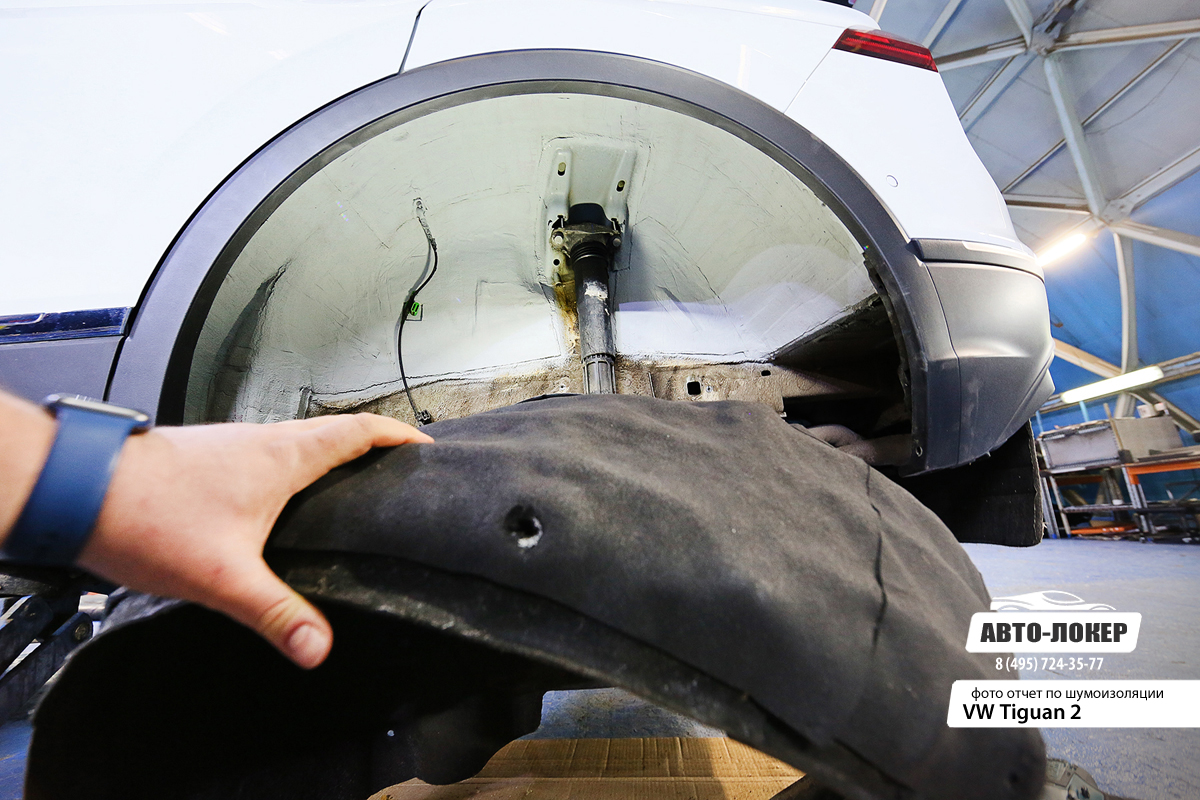

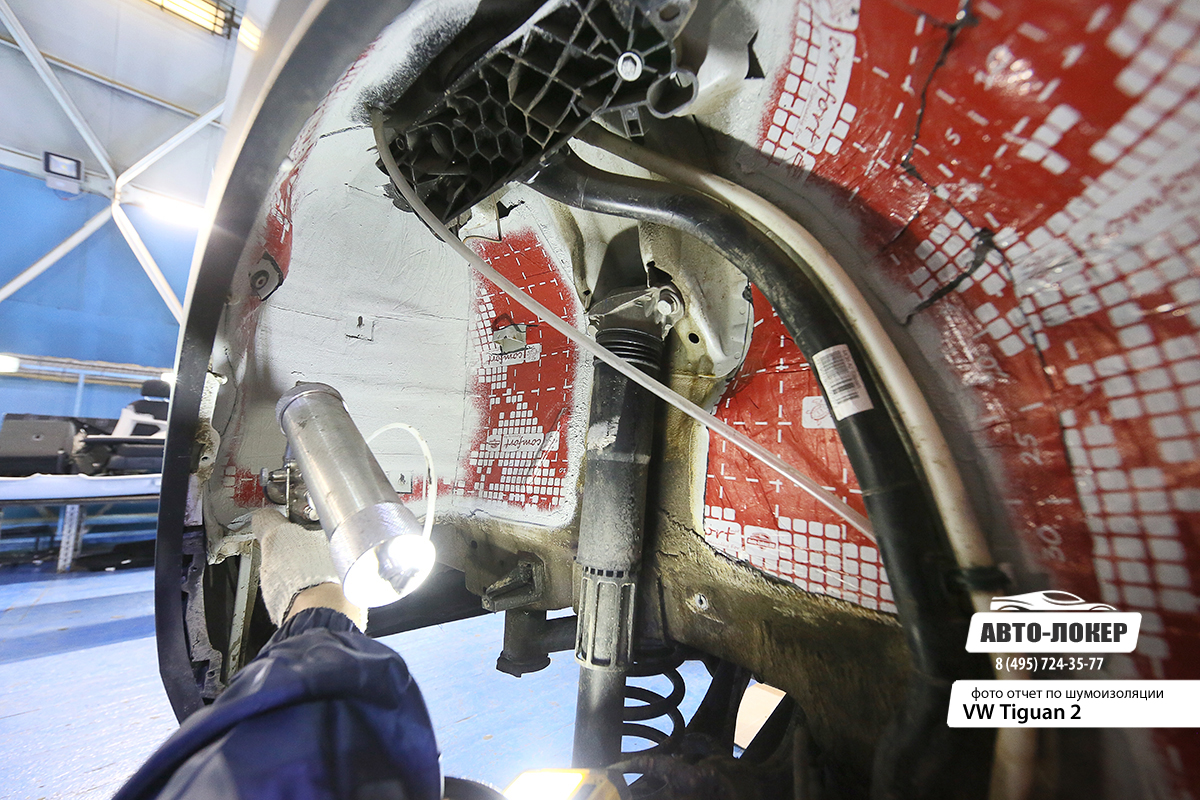

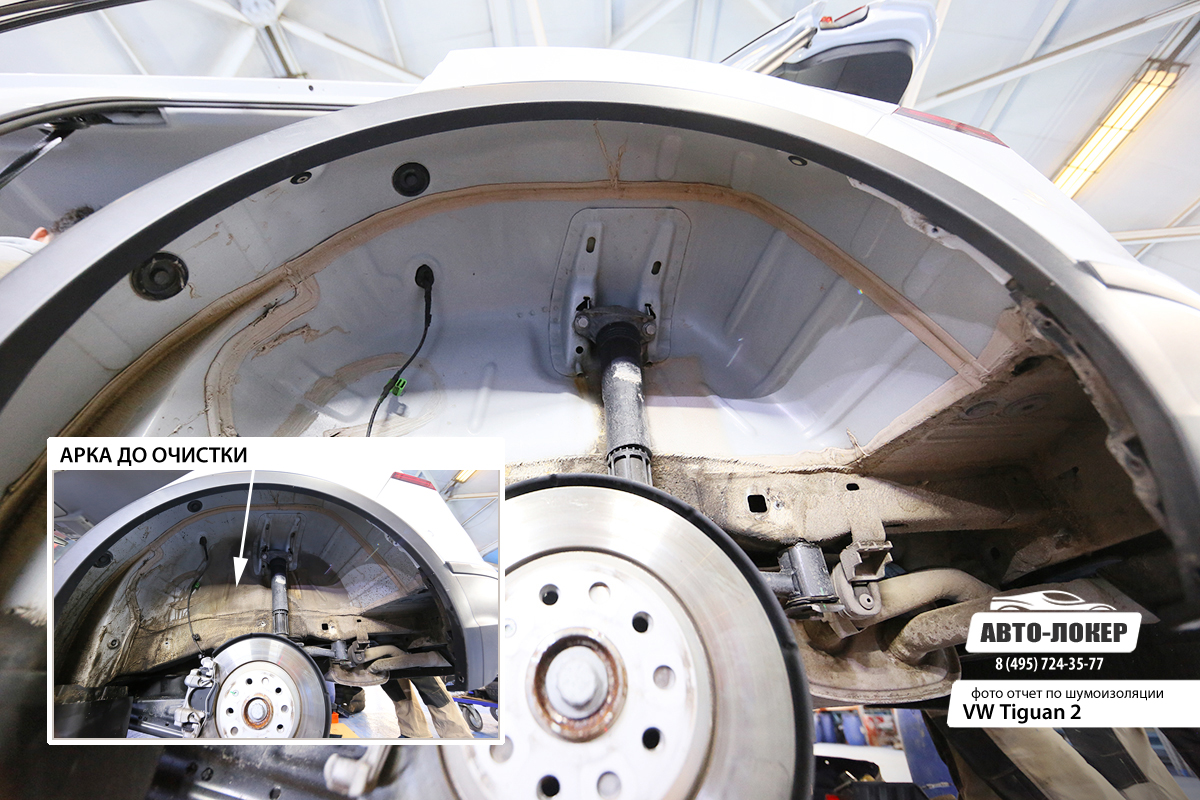

Дополнительная услуга: шумоизоляция колесных арок снаружи VW Tiguan. Работа выполняется с демонтажом колес и штатных подкрылков и оплачивается дополнительно. Перед началом работы мы моем арку, обезжириваем. В случае с новым автомобилем под подкрылком всегда сухо и чисто, но обезжиривание и отмывка идет в любом случае. На фото арка тигуана ДО и ПОСЛЕ очистки.

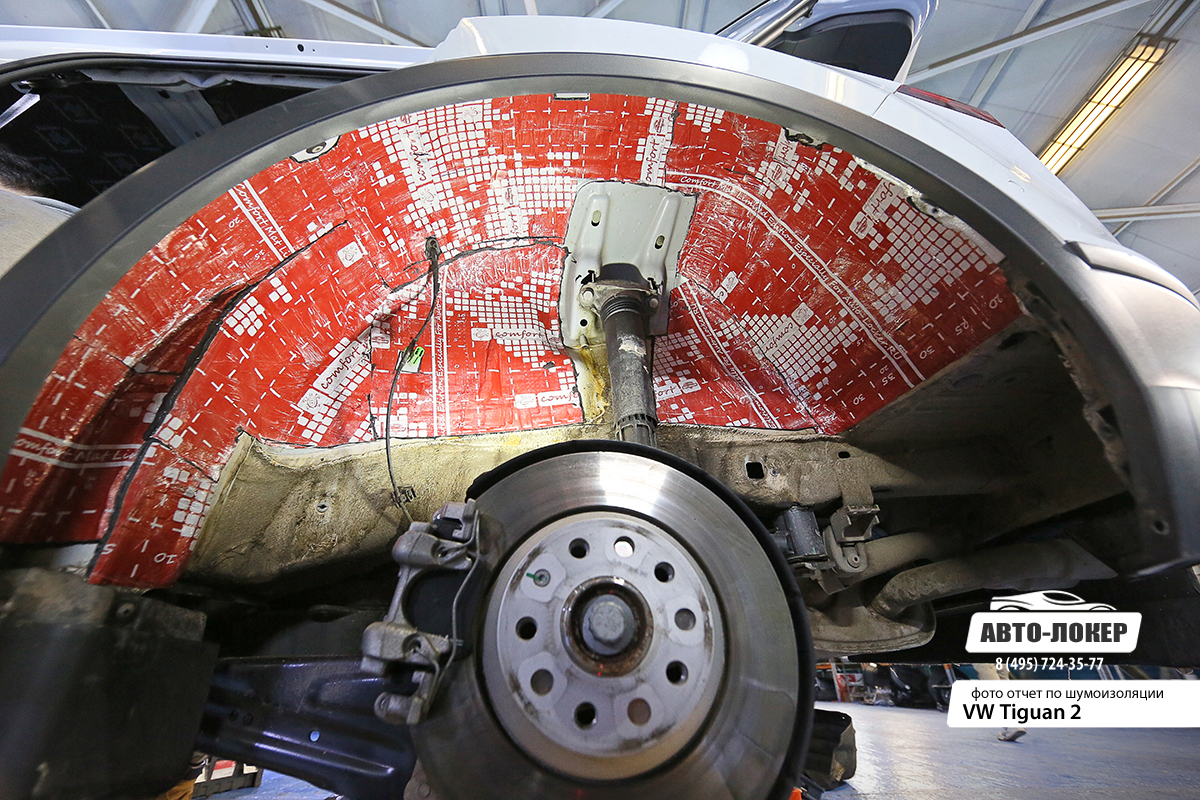

На металл арки наносим горячий Comfort mat Ultra Loker 4,2 мм., тот же самый с двумя промежуточными слоями фольги, который мы использовали внутри салона. Металлическими роликами максимально плотно прикатываем материал к металлу. Больше не оторвать!

По нашей современной технологии далее идет обработка арки шовным напыляемым герметиком. Это 100% полимер и используется на каждом заводе в каждом автомобиле для герметизации сварных швов. Здесь мы по большей части преследуем цель 100% гидроизоляции арки, чтобы у наших клиентов не оставалось ну вообще никаких вопросов.

После застывания напыляемый герметик превращается в резину и служит как дополнительный подкрылок. Сам же штатный подкрылок мы обрабатываем вспененной резиной Comfort mat Fusion 3. И так с каждой из четырех арок. Для шумоизоляции колесных арок у нас есть отдельная команда, которая работает только по аркам.

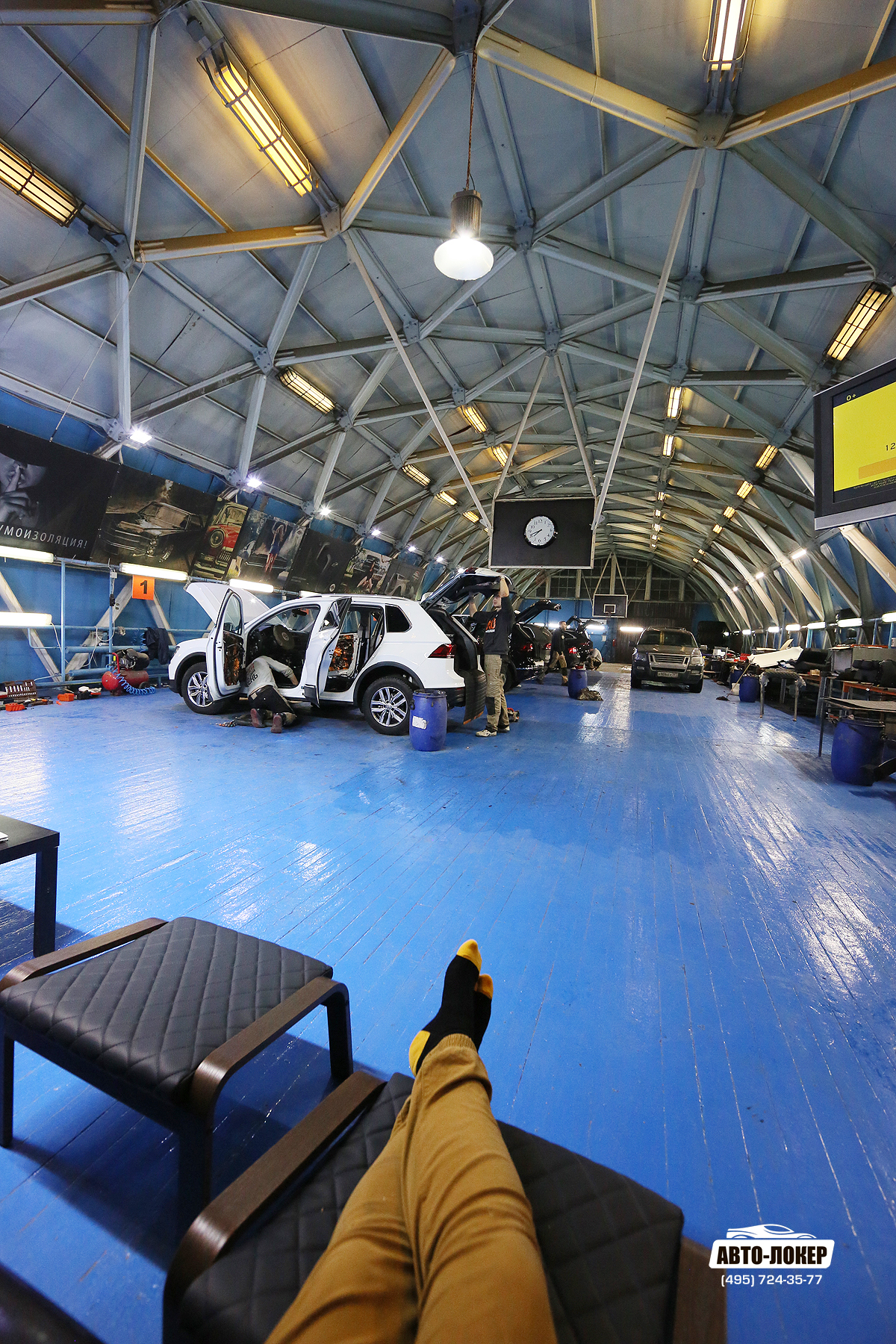

Вот такой вид открывается нашим клиентам, когда они располагаются в уютных диванчиках напротив своих любимых железных коней.

После сборки салона мы производим проверку всего электрооборудования, а так же протираем салон. Мы даем гарантию не только на работу, но и на качество сборки салона, в котором у вас не будет сломанных пистонов, горбов, щелей, а так же пятен или зацепов на обшивках и фурнитуре.

Шумоизоляция Фольксваген Тигуан выполнена нашими специалистами в присутствии владельца автомобиля за 11 часов. Мы усердно трудились все это время, а автомобиль потолстел на 52-54 килограмма самой современной шумоизоляции на момент публикации этого фото отчета. Срок службы шумоизоляции не ограничен, на материал имеются все сертификаты, а так же, самое главное, автомобиль остается на гарантии и дальше будет проходить все пункты технического обслуживания. Хотя нет, главное не это! Главное то, что владелец теперь на 100% доволен своим автомобилем и комфортом в нем. Шумоизоляция салона — это инвестиции в свое спокойствие, в свой комфорт. Согласитесь, это дорогого стоит.

Ну и напоследок хотелось бы обратиться к нашим потенциальным клиентам. При выборе конторы, которой вы доверите свой любимый автомобиль, сто раз подумайте. Выбирайте только настоящих специалистов, выбирайте руки, выбирайте фанатов своего дела. А дилетантов обходите стороной. Удачи!
