В данной статье рассмотрим, как выглядит специальный инструмент ГРМ для Форд Фокус 2 с двигателем 1.6L Duratec-16V Ti-VCT. Также здесь вы найдете эскизы с размерами для его самостоятельного изготовления и ссылки для покупки в магазине. Данная тема неотрывно связана с этой — Замена ремня ГРМ на двигателе 1.6L Duratec-16V Ti-VCT (115 л.с.)
Фиксатор шестерен распредвалов
- Итак, первое приспособление – фиксатор шестерен (муфт) VCT, который называют «бабочкой», у меня она выглядит так:

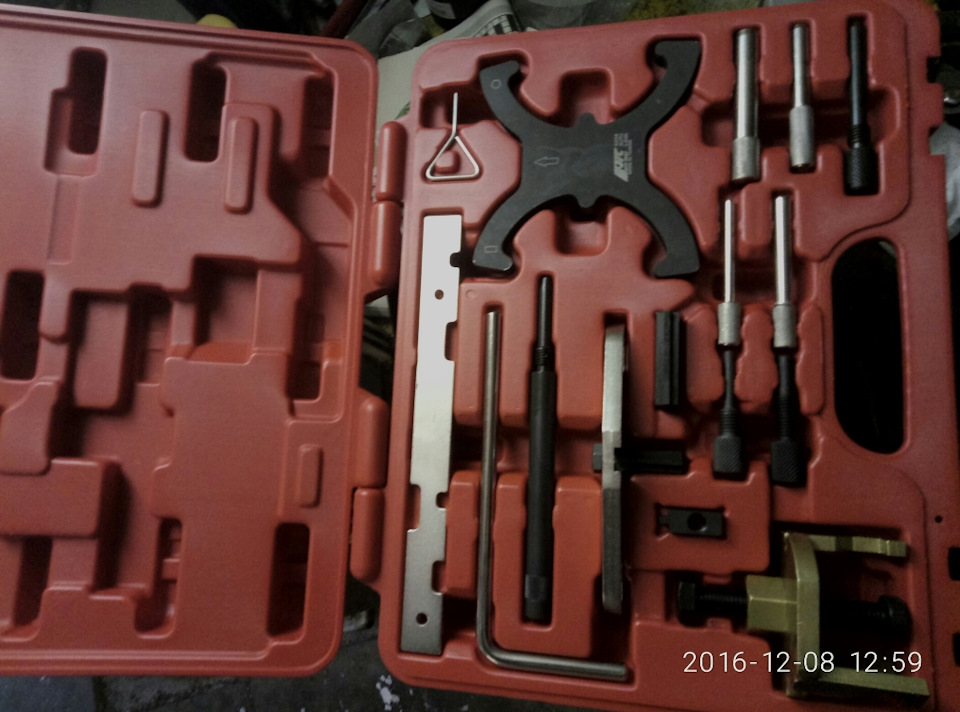

Это набор Force 905G8
Здесь отмечу следующее: во-первых, стрелка, которая должна указывать вверх при установке, нанесена неверно. Также есть сомнения в стороне нанесения самой надписи, так как центральные выступы имеют немного разную высоту. В инструменте фирмы Licota (ATA-2018) эти выступы расположены наоборот.
В принципе данное различие не будет влиять на работоспособность системы VCT. На муфтах отверстия для масла овальные, что дает нам небольшую погрешность их закрепления на распредвалах, при условии, что сами валы стоят как надо. На моем двигателе при замене ГРМ, перед его демонтажем, данная бабочка встала надписью вперед. Была установлена ВМТ в первом цилиндре. При этом обратной стороной бабочка не влазила, а в ГРМ до меня не вмешивались.
Приобрести подобный набор можно в магазине Все инструменты, вот ссылка на набор JTC 4763 или МАСТАК 103-21403C. Цена приемлемая. Но если есть желание можно попробовать изготовить самому.
Ниже выкладываю обрисовку на миллиметровке бабочки Force. Толщина металла 10 мм. Данный чертеж также выкладывал на форуме ffclub и сайте auto-bk.ru
Планка для выставление распределительных валов и болт ВМТ
- Следующий инструмент ГРМ — планка для выставления распределительных валов и специальный болт — упор для коленвала, при помощи которого мы можем точно выставить верхнюю мертвую точку в первом цилиндре. Данные приспособления также можно изготовить самостоятельно. А можно приобрести набор JTC 4090.
Ключ шкива приводных ремней
- Держатель или ключ шкива приводных ремней. Если делать его самому, то здесь много различных вариантов, при этом размеры не критичны, главное ручку подлиннее, чтобы был удобен хват и примерное попадание в овальные отверстия шкива. Вот так выглядит оригинальный ключ:
Вот чем работал я:
В основе болты М12. Как видно, после работы он даже немного погнулся
Есть еще такой вариант (с ffclub), он сложнее, но думаю удобен:
Фиксатор маховика
- И последнее это фиксатор маховика, который вставляется в окно стартера, прикручивается в места его крепления и служит для фиксации коленвала в положении ВМТ в первом цилиндре. Лично я делал без него. Но каждый для себя решает сам. Вообще с ним будет спокойнее. Купить можно такой JTC 4721
Так выглядит Licota ATA-0504:
Вот вариант для самостоятельного изготовления (тоже не мой):
Данных приспособлений достаточно, чтобы верно выставить фазы газораспределения на двигателе 1.6L Duratec-16V Ti-VCT (115 л.с.) Форд Фокус 2 при замене ремня ГРМ.
