Идея поставить гидронатяжитель у меня возникла очень давно. Качество деталей ГРМ на таком низком уровне, что подтягивать цепь приходилось буквально каждую тысячу километров и хотя я делал все по инструкции не каждая попытка натянуть цепь заканчивалась успешно. Установив гидронатяжитель теперь раз и навсегда избавился от этой операции.

Был куплен гидронатяжитель фирмы ГЕРМЕС в офисе на красной пресне. При покупке в офисе проблем не будет, все очень грамотно показала и рассказала женщина — консультант. Покупая гидронатяжитель в магазине есть определенные риск нарваться на бракованное изделие. Стоит обратить внимание на комплектность изделия (она указана в инструкции), наличие отверстия (маленького 0,5 мм) на корпусе плунжера около прилива под крепление, плунжер натяжителя должен ходить легко без заеданий, нелишним будет замерить диаметр корпуса (некоторые из гидронатяжителей по диаметру не влезают в отверстие ГБЦ под натяжитель). Инструкция по установке есть в комплекте изделия, однако некоторые советы думаю будут полезны.
Схема работы гидронатяжителя: см.фото

Разборка
Итак, что потребуется снять:
1) Снимаем аккумуляторную батарею;
2) Снимаем открутив две гайки крепления на 10 штатный натяжитель цепи;
3) Снимаем датчик контрольной лампы давления масла и указателя предварительно отключив от них провода. Откручивать датчик указателя из переходного болта не требуется. Масло из двигателя не польется.
Чтобы прикрутить гайки придётся обработать головку ключа

Прикручиваем на место гидронатяжитель цепи не забыв установить новую прокладку из комплекта. И тут нас ожидает первый подводный камень. Сразу видно что натяжитель проектировали "наши" специалисты — прикрутить две гайки используя штатную головку на 10 из набора инструментов не получается, так как мало расстояние между гайкой и корпусом натяжителя (он шире чем у штатного). Выручит напильник. По кругу обрабатываем головку пока она не сядет на гайки. Проделав эти работы переходим к установке датчиков. Прежде всего разбираем переходник из комплекта гидронатяжителя. Осматриваем и удаляем изнутри металлическую стружку (если она там есть)! Промываем переходник растворителем, чтобы исключить попадание посторонних частиц. Собираем переходник, не забыв установить медную прокладку из комплекта под гайку для трубки. Далее, зажимаем в тиски переходник и прикручиваем к нему переходной болт и датчик контрольной лампы не забыв про уплотнения. Всю эту конструкцию вкручиваем в блок опять же не забывая про медные прокладки. Начинать изгибать трубку удобнее от гидронатяжителя, придав ей сразу форму как показано на рисунке. Теперь остается только изогнуть по месту маслоподводящую трубку и привернуть ее к гидронатяжителю с одной стороны и к переходнику с другой. Начинать изгибать трубку удобнее от гидронатяжителя, придав ей сразу форму как показано на рисунке. Далее все зависит от длины трубки и фантазии.

Далее действуем по инструкции. Прокручиваем стартером 3-5 сек, сняв центральный провод на распределителе зажигания или колодку комутатора для безконтактного. Заводим (цепь не должна грохотать уже), прогреваем, смотрим нет ли утечек масла. Радуемся тому, что не надо больше подтягивать цепь. На все про все у меня ушло 3 часа. Из инструмента понадобился ключ на 22, на 19 на 10, головка на 10.
Как ослабить натяжение цепи с гидронатяжителем при ремонте (ответ из фирмы ГЕРМЕС)
Необходимость ослабить натяжение цепи возникает при снятии звездочки распределительного вала, замене башмака натяжителя, успокоителя и просто при разборке двигателя. Замена звездочки ГРМ, а также всего остального, связанного с ослаблением цепи ГРМ возможна только при условии демонтажа гидронатяжителя с последующей его разборкой (снять стопорное кольцо, шарик, вынуть толкатель, пружину) и удалением масла из корпуса с последующей промывкой, либо многократного медленного продавливания толкателя в тисках для завоздушивания подплунжерной зоны (до необходимого продавливания). Других вариантов при исправном гидронатяжителе нет.

Содержание:

Общая информация

Давно известно, что качество деталей автомобилей, выпускаемых на заводе АвтоВАЗа, не отличается высоким уровнем качества. И детали ГРМ не исключение. Цепь приходиться постоянно подтягивать, практически каждую тысячу пробега. Избавиться от этой проблемы поможет гидронатяжитель цепи. Именно об этом устройстве мы и поговорим в этой статье. Подробно остановимся на схемы работы и замене устройства.

Схема работы

На рисунке ниже показана схема работы пружинно-гидравлического натяжителя цепи автомобиля ваз 21214.
1 – звезда распределительного вала;
2 – цепь газораспределительного механизма (ГРМ);
3 – успокоитель цепи;
4 – звезда привода вспомогательных устройств;
5 – звезда коленчатого вала;
6 – «башмак» натяжителя;
7 – гидравлический натяжитель цепи;
8 – штуцер магистрали;
9 – магистраль масляная;
10 – переходной штуцер;
11 – датчик давления масла (аварийный).

Замена гидронатяжителя цепи привода

Подробная инструкция с фото по замене гидронатяжителя цепи:

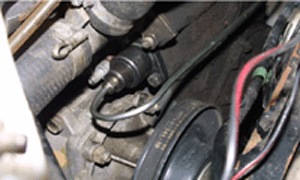

Гидравлический натяжитель находится под патрубками охлаждения в передней части головки блока цилиндров.
Используя ключ «на 10», имеющий пять граней, откручиваем штуцер трубки, который подводит масло к гидронатяжителю.

достаем трубку.

С помощью головки «на 10» откручиваем две гайки, которые прижимают натяжитель к блоку цилиндров.

После чего вынимаем гидронатяжитель.

Одновременно с заменой натяжителя рекомендуется заменить и уплотнительную прокладку.

Сборка производится в обратной последовательности.
Если после всех манипуляций вы запустили двигатель и при этом не слышите грохота цепи, то все сделано правильно.

Цены на гидронатяжитель ваз 21214 колебаться от 400 р. до 900 р. В зависимости от региона. Но нехватки данного устройства на полках магазина нет.

5 thoughts on “ Гидронатяжитель цепи для ваз 21214 устройство и принцип работы ”

Спасибо огромное за инструкцию с фотографиями, все по пунктам расписали. Цепь часто приходилось подтягивать, надеюсь, с покупкой гидронатяжителя, данная проблема исчезнет .

наконец-то нашел нормальную статью, где все подробненько расписано по замене гидронатяжителя цепи для таких чайников как я. После этого поменял без проблем, а так мучался блин…

у меня при замене гидронатяжителя возникли проблемы. Не смог как-то сразу разобраться. Как потом выяснилось все дело было вв том, что я не заменил уплотнительную прокладку, вот она и дала мне жару

Всегда думал, что разбираюсь в своей машине лучше остальных, в том же гидронатяжителе цепи. Прочитав статью и увидев фото, приложенные к ней я понял. Что все это время делал ремонт не правильно

Я тоже почти весь интернет перекопал, и только эта статья всё внятно объяснила. Особенно помогла сама схема в 3D. За один вечер самостоятельно заменил гидронатяжитель, сэкономив деньги на автосервисах

На ВАЗ 2107 механизм ГРМ приводится в движение посредством цепной передачи, что обеспечивает беспроблемную работу мотора. Чтобы цепь постоянно была в натянутом состоянии, используется натяжитель. Этот механизм бывает нескольких видов, каждый из которых имеет свои плюсы и минусы. По мере эксплуатации автомобиля деталь может выйти из строя, поэтому нужно знать, как её правильно заменить.

Натяжитель цепи ГРМ ВАЗ 2107

Автомобиль ВАЗ 2107 оснащался моторами с ременным и цепным приводом ГРМ. Цепь хоть и надёжнее ремня, но, тем не менее устройство приводного узла несовершенно и требует периодической натяжки, для чего используется специальный механизм — натяжитель.

Назначение устройства

Натяжитель цепи в силовом агрегате выполняет важную функцию, осуществляя контроль натяжения цепи в приводе ГРМ. Из этого следует, что от надёжности этого изделия напрямую зависит совпадение фаз газораспределения и стабильная работа мотора. При ослаблении цепи происходит поломка успокоителя. Кроме этого, она может перескочить через зубья, в результате чего клапана ударяются о поршни, что приведёт к поломке двигателя.

Виды натяжителей

Механизм натяжения цепи ГРМ бывает нескольких разновидностей: автоматический, гидравлический и механический.

Механический

В натяжителе механического типа необходимую величину натяжения обеспечивает плунжерная пружина. Под её воздействием шток выходит из корпуса и толкает башмак. Усилие передаётся до тех пор, пока цепь не станет оказывать сопротивление, т. е. будет достаточно натянута. В этом случае провисание исключается. Фиксация натяжителя осуществляется путём заворачивания колпачковой гайки, расположенной снаружи. Когда необходимо провести регулировку натяжения, гайка фиксатора плунжера откручивается, в результате чего пружина поджимает шток, исключая провисание цепи.

Для подобных натяжителей характерен один существенный недостаток: устройство засоряется мелкими частицами, что приводит к заклиниванию плунжера. Для устранения этой неисправности во время регулировки постукивают по натяжителю. Однако не стоит прилагать особых усилий, чтобы не повредить корпус изделия.

Автоматический

Такой тип натяжителя конструктивно имеет храповик. Изделие состоит из корпуса, подпружиненной собачки и зубчатой планки. Зубцы выполнены с уклоном в одном направлении с шагом в 1 мм. Принцип работы автоматического изделия состоит в следующем:

  1. Пружина устройства воздействует на зубчатую планку с определённым усилием, в зависимости от того, насколько провисает цепь.
  2. Посредством планки усилие передаётся на башмак натяжителя.
  3. Обратный ход предотвращается благодаря собачке храповика, обеспечивающей фиксацию.
  4. Стопор, попадая между зубцами, препятствует обратному ходу планки.

При таком принципе работы оказывается постоянное воздействие пружины на планку, отвечающую за натяжение цепи, а благодаря храповому механизму цепная передача постоянно находится в натянутом состоянии.

Гидравлический

Сегодня в качестве альтернативного варианта в системах ГРМ используются гидравлические натяжители цепи. Для функционирования детали задействуется смазка от двигателя под давлением. Это позволяет соблюдать необходимое натяжение, при котором не требуется вручную натягивать цепной механизм.

В таком механизме есть отверстие для подвода масла. Внутри изделия располагается переходное устройство с шариком, который находится под высоким давлением и регулируется посредством редукционного клапана. Благодаря резьбовому плунжерному устройству, гидравлический натяжитель способен контролировать состояние цепи даже при заглушённом моторе.

Неисправности натяжителя

К основным неполадкам устройства натяжения цепи относятся:

  • поломка цангового механизма, в результате чего не производится фиксация штока и цепь нормально не натягивается;
  • износ пружинного элемента;
  • поломка пружины демпфера;
  • большой износ штока возле крепления цангового зажима;
  • повреждение резьбы на шпильках крепления.

В большинстве случаев при возникновении проблем с натяжителем, деталь заменяют новой.

Снятие натяжителя

Необходимость в снятии и замене механизма возникает в том случае, когда он не справляется со своей функцией. О недостаточном натяжении цепи говорит доносящийся с передней части мотора характерный металлический звук либо стук из-под крышки клапанов. Возможна ситуация, что в замене также нуждается башмак натяжителя. Для начала рассмотрим более простой вариант ремонта, при котором замена башмака не требуется.

Для работы понадобятся такие инструменты:

  • рожковый ключ на 10 и 13;
  • натяжитель с прокладкой.

Демонтаж прост и проводится следующим образом:

    Отворачиваем 2 гайки крепления натяжителя ключом на 10: деталь расположена с правой стороны мотора возле помпы.

Неполадки натяжителя, как правило, заключаются в цанговом зажиме. Для проверки достаточно открутить колпачок при помощи ключа на 13. Если было обнаружено, что внутри гайки сломаны лепестки механизма, то можно заменить саму гайку или полностью весь натяжитель.

Замена башмака

Основной причиной замены башмака является его повреждение либо невозможность натяжения цепи. Для замены детали потребуется:

  • набор отвёрток;
  • набор гаечных ключей;
  • ключ для вращения коленчатого вала или головка на 36.

Демонтаж проводим следующим образом:

  1. Снимаем защиту картера двигателя.
  2. Ослабляем верхний болт генератора и снимаем ремень.

Новая деталь монтируется в обратной последовательности.

Видео: замена башмака натяжителя цепи на примере ВАЗ 2101

Установка натяжителя

Для установки нового устройства натяжения необходимо поставить деталь на торец и вдавить шток в корпус. В таком положение следует произвести затяжку колпачковой гайки, после этого можно ставить механизм на машину, не забывая о прокладке. По завершении процедуры гайку натяжителя отпускают и производят натяжку цепной передачи с последующим затягиванием гайки.

Доработка механического натяжителя

Несмотря на разнообразие устройств натяжения, каждое из них имеет свои недостатки: гидронатяжители требуют установки маслоподающей трубки, подклинивают и стоят недешево, автонатяжители характеризуются низкой надёжностью и также стоят дорого. Проблема механических изделий сводится к тому, что попадающее на стержень и цангу масло не даёт возможности сухарю удерживать стержень в нужном положении, в результате чего регулировка сбивается и цепь ослабевает. Плюс ко всему сам плунжер может подклинивать. Как известно, чем конструкция проще, тем надёжнее. Поэтому существует способ доработать натяжитель механического типа.

Суть изменений состоит в замене цанги на упорный болт, который закрепляется в колпачковую гайку. Для этого необходимо выполнить следующие действия:

    Откручиваем колпачковую гайку и вынимаем сухарь, который фиксируется специальным стопором.

Если во время регулировки цепь гремит — барашек нужно закручивать. Если добавить газ и слышится гул — цепь натянута слишком сильно, значит, болт следует слегка отпустить.

Как натянуть цепь

Прежде чем приступить к регулировке натяжения цепи на ВАЗ 2107 стоит отметить, что на инжекторных и карбюраторных моторах механизмы ГРМ абсолютно одинаковы. Натяжка цепной передачи состоит из следующих шагов:

  1. На автомобиле с заглушённым мотором открывают капот и ослабляют гайку натяжителя ключом на 13.
  2. Проворачивают коленвал ключом на 2 оборота.
  3. Затягивают натяжитель.
  4. Производят запуск мотора и прислушиваются к его работе.
  5. Если характерный металлический звук отсутствует, значит, процедура прошла успешно. В противном случае все действия повторяют.

Поскольку цепь в процессе эксплуатации подвергается большим нагрузкам, её регулировка должна осуществляться каждые 15 тыс. км.

Видео: как натянуть цепь на ВАЗ 2101–2107

Своевременное выявление неполадок натяжителя и замена механизма позволит избежать серьёзных поломок двигателя. Ознакомившись с последовательностью действий, ремонтные работы сможет провести каждый автовладелец, для чего потребуется минимальный набор инструментов.
