Где находится термостат опель астра

СОДЕРЖАНИЕ
123 просмотров
13 ноября 2021

текст взял с сайта астра клуб так как все написанно граммотно и по делу фото мои
с моими поправками и температурами

Маленькое вступление.
Эта тема для людей которые сомневаются в своих возможностях выполнить замену термостата самостоятельно. Т.е. для астроводов не с очень прямыми руками (вроде меня). Надеюсь пригодится. Для продвинутых это тема точно не интересна, так что оним огут либо ее проигнорировать либо поправить ошибки автора, за что он будет им признателен. Приступим.

Сугубо индивидуально, но я заложил бы 1-2 часа чтобы делать все неторопясь.
у меня заняло 30-40 минут (делал в первый раз сегодгя)
С чего все началось:

В один прекрасный момент на панели приборов загорелось изображение машинки с гаечным ключем. Пришлось считать ошибки. (Как это сделать смотрим здесь: www.astra-h.ru/ecn.html ) У меня они выскочила

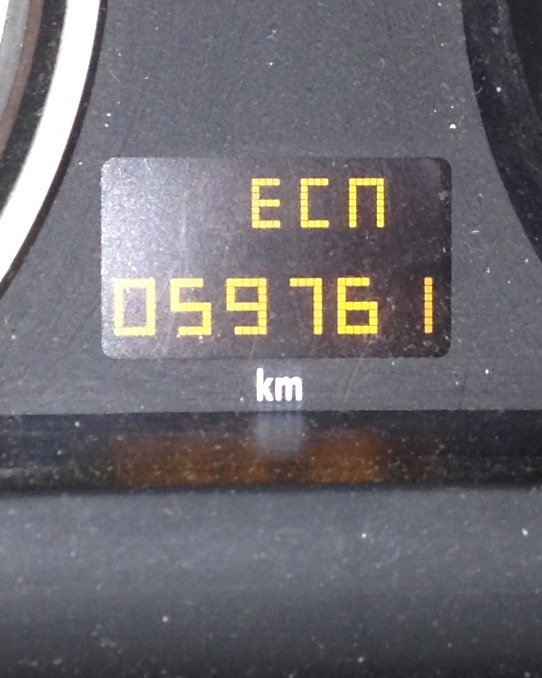

ECN (59761) P0597 Thermostat Heater Control Circuit/Open

Учитывая что проблемы в этом случае могут быть не обязательно с термостатом, но и с датчиком температуры охлаждающей жидкости (ОЖ), решил это проверить. Покатался некоторое время переведя бортовой компьютер в тестовый режим. (Как перейти в тестовый режим смотрим здесь www.astra-h.ru/test_bk.html ). Нас интересует температура ОЖ. Листаем страницы тестового режима (кнопка BC) до тех пор пока не появится Coolant. Выезжаем на незагруженную трассу (в Питере КАД прекрасно подходит =). Набираем крейсерскую скорость 100 км/ч. Проезжаем 10-15км. В моем случае температрура ОЖ не превысила 75 градусов в погожий весенний день (+10 гр. цельсия за бортом). Только если машина тащилась по пробкам, температура поднималась примерно до 90 градусов. Тем не менее датчик температуры вел себя явно адекватно.

Термостат вероятно пребывает в полуоткрытом состоянии и все время гоняет ОЖ по большому контуру (т.е. через радиатор). Т.е. двигатель недогревается. Как косвенное подтверждение диагнозу можно использовать расход топлива, он по идее должен возрасти.

«Что делать…»:
я взял заказал термостат с прокладкой
обошелся 0 рублей
так как менеджер ошибся и вместо моего железного мне пришел из пластика
— я напрагся )))
потом я выяснил что это от модели astra J (новое поколение )
поехал в опель центр к знакомым -они сказали что они ставят те и те
разница только в расположении датчика
у нового он сверху…

Что нам понадобиться:

1. Набор торцевых головок (В моем случае в наборе были трещетки на 1/4" и на 1/2").
Весьма полезно, чтобы в этом наборе были карданы. Без карданов можно обойтись, но придется потратить больше усилий на то чтобы обеспечить себе доступ к термостату.
2. Головка TORX E10.
3. Накидной ключ на 10 (снять клеммы с аккумулятора)
4. Маленькая часовая отвертка
5. Раздвижные пассатижи (клещи) и просто пассатижи
6. Бокорезы

1. Термостат
2. Прокладка для термостата (обязательно убедитесь что она есть, т.к. GM поставляет ее как отдельную позицию) !
3. Антифириз (я недавно делал полную промывку системы и у меня осталась литр антифриза и где то 3 дисц воды)

1. Находим термостат. Он располагается справа от двигателя. В нише между двигателем и аккумулятором, ближе к двигателю. В него входит патрубок от верхней части радиатора. Посмотрите на фотографию (Рисунок 1), его легко опознать.
К термостату также подключается электрическая клемма. Все это нам понадобиться снять, но об этом позже.

2. Чтобы облегчить себе доступ к пациенту, снимаем клеммы с аккумулятора (сначала минус, потом плюс) Снимаем планку прижимающую аккумулятор (слева от аккумулятора, ) с помощью торцевой головки на 13. И наконец снимаем сам аккумулятор.

3. Снимаем площадку под аккумулятор, для этого отворачивам 3 болта. 2 болта легко обнаружить, третий спрятался в нише между площадкой и блоком редохранителей и на фото не виден. Впрочем на фото вообще виден только один, один к сожалению я потерял =) так что будьте осторожнее.(тут я прислушался и не потерял ни одного)))))
Но чтобы вытащить площадку потребуется также осторожно бокорезами откусить хомуты крепящие жгут проводов к площадке (провода идут справа и снизу площадки следуя ориентации фотографии). Теперь площадку можно снять. Фотоотчет в процессе замены я не вел, поэтому на всех последующих фотографиях пришлось ограничиться только снятым аккумулятором. С другой стороны, даже сними я площадку, нагляднее бы сфотографировать у меня не получилось, т.к. снятие площадки дает разве что немного больше места для инструмента.

Читайте также:  Ниссан террано 2 дизель отзывы

4. Я бы порекомендовал также снять металическую пластину к которой крепится жгут поводов, чтобы максимально расчистить себе рабочее место. Общего плана сделать к сожалению не получилось, но вы ее обязательно найдете когда жгуты проводов будут досождать в процессе доступа к болтам термостата. Достаточно открутить гайку отмеченную на рисунке 5 и жизнь начнет налаживаться, т.к. лапшу из проводов можно немного отодвинуть. Обратите внимание слева маячит шланг радиатора идущий к термостату, и хомут который его удерживает на фланце термостата.

5. Теперь можно снять клемму с корпуса термостата. Обратите внимание что такой вид клеммы встречается и в других местах подкапотного пространства. Поэтому выберите ближайшую к вам в виде подопытного образца. Осмотрим ее внимательно, видим казалось бы очевидную «педальку» на которую нужно надавить чтобы снять клемму (Рисунок 6). Давим, и она не продавливается ни на долю миллиметра. Причина в специальном ограничителе (На фото не виден но стрелкой указано его местонахождение). На мой скромный взгляд не самое удачное инженерное решение, мягко говоря. Внимательно осматриваем опытный образец на предмет синей тоненькой планочки, которую надо отжать в сторону. Это и есть ограничитель. Представьте что вам под педаль тормоза подложили кусок трубы, вот ее (трубу) и надо как бы вытянуть в бок.
ОСТОРОЖНО просовываем в зазор часовую отвертку. Сделав это осторожно обычной отверткой я быстро сломал эту планочку. А ломать ее совсем ни к чему, позже сложнее будет вытащить ограничитель. Получив нужный навык переносим его на клемму на термостате. После того как планка будет смещена в бок, педаль начинает поддаваться нажатию и клемму наконец можно снять.
5.1))
я взял 5 л баклажку, ножем разрезал ниже половины поставил ее ниже бачка на место где был акб
взял кусок трубки согнул в виде подковы
и выкачал антифриз из него( ето сократило его потери в дальнейшем

6. Снимаем хомут с патрубка термостата. Для этого его усики необходимо свести друг к другу. Это удобно делать раздвижными пассатижами. Если усики смотрят не на вас, а вниз, как в моем случае, то подлезть к ним сложнее, усилие надо приложить немаленькое проще крепко взяв его за один ус провернуть его усами наверх. Перед этим полезно все таки несколько раз сжать усы к примеру двумя пассатижами с двух рук, т.к. за время эксплуатации машины он хорошо прилип к патрубку. Сдвинув усики навстречу друг к другу сдвигаем термостат вниз по шлангу.

7. По идее сейчас можно сдернуть шланг с термостата, но я подумал что мне легче будет его снять если сначала я его демонтирую.( так на самом деле удобнее) Здесь нам понадобятся головки TORX E10. Вывинчиваем 4 болта, вынимаем термостат, и снимаем его с патрубка. Они не слабо прикипели за это время друг к другу.
Перед этой операцией реккомендую подставить таз под днище, бережем природу, мать вашу… =)

8. Ставим новый термостат, незабывая вставить в паз прокладку.я 2 раза проверил ))

9. Все ставим на место в обратной последовательности. Осторожнее с болтами крепления площадки под аккумулятор, может легко куда-нибудь закатиться — потом не найдешь
10. Доливаем жидкость чуть выше линии KALT. Пробку не заворачиваем. Запускаем двигатель, включаем тестовый режим БК. Ждем когда температура достигнет 90 градусов. Рукой проверяем шланг патрубка идущего от радиатора к термостату. Если все ОК, термостат открывается, шланг постепенно становится горячим. Температура слегка приспадает где-то до 97. Сказывается эффект охлаждения радиатором. Потом температура опять плавно начинает приближаться к 105. Пробку плотно заворачиваем. После первой поездки уровень обычно немного припадает. Доливаем уровень антифриза чуть выше линии KALT. Еще пару дней можно понаблюдать как за уровнем антифриза, так и за температурой ОЖ. В моем случае уровень устаканился, и течь не обнаружена. Температура прогретого двигателя примерно 103-105 градусов. Антифриза на долив ушло около 0.6 литра.

Термостат играет важную роль в функционировании системы охлаждения двигателя. Замена термостата Опель Астра своими руками позволяет продлить ресурс эксплуатации силового агрегата.

Фотография термостата WAHLER 4431.105 в сборе на автомобиля Опель Астра.

Причины замены термостата

Причины замены термостата на Opel Astra легко диагностируются:

  • температурная нестабильность двигателя — постоянно перегревается или долго прогревается;
  • появление соответствующего значка на панели приборов (машина с гаечным ключом).
Читайте также:  Центрифуга не набирает обороты

После появления сообщение на приборной панели о возникшей неисправности необходимо считать ошибку.

Если неполадка связана с термостатом, то будет указано следующие: Thermostat Heater Control Circuit/Open.

Где находится термостат

В зависимости от типа двигателя Opel Astra термостат располагается в разных местах подкапотного пространства. Найти термостат можно по соединению с верхним шлангом радиатора.

На 1,7-литровом дизельном двигателе SOHC термостат установлен на головке цилиндров с левой стороны, на двигателе DOHC — с правой.

Как заменить термостат

Процедуры замены термостата на Опель Астра отличаются в зависимости от типа двигателя. Для замены без СТО необходимо ознакомиться с руководством по замене для нужного типа двигателя.

Процедура замены на двигателе Z16XER

На Опель Астра с бензиновым двигателем Z16XER термостат располагается между АКБ и силовым агрегатом.

  1. Снять минусовую и затем плюсовую клеммы с АКБ.
  2. Слить охлаждающую жидкость.
  3. Открутить планку крепление АКБ.
  4. Достать АКБ.
  5. Выкрутить 3 болта крепления площадку под аккумуляторную батарею и отсоединить провода.
  6. Снять площадку.
  7. Отвести в сторону синюю планку с педали-фиксатора клеммы. Чтобы снять клемму с корпуса термостата необходимо убрать синюю планку с педали-фиксатора клеммы. Процедуру выполняется только часовой отвёрткой. Стандартная отвёртка сломает ограничитель.
  8. Нажать на педаль и снять клемму.
  9. Сжать ушки хомута с патрубка термостата с помощью пассатижей.
  10. Снять термостат путём сдвига по шлангу.
  11. Открутить 4 болта крепления шланга к корпусу термостата.
  12. Демонтировать корпус термостат.

На Опель Астра с двигателем Z16XER термостат тяжело достаётся из корпуса — возможен облом стоек крепления. Замена элемента производится вместе с корпусом.

Двигатель Z16XER автомобиля Опель Астра.

После установки конструкции необходимо залить ОЖ до уровня KALT.

Процедура замены на дизельных двигателях

Опель Астра выпускается с 1,7- и 2-литровым силовыми агрегатами. Процедура замены термостата на этих двигателях имеет отличия.

Перед заменой термостата на дизельных двигателях необходимо слить ОЖ из системы и подготовить домкрат.

Замена термостата на Опель Астра с 1,7-литровым двигателем

Перед заменой термостата необходимо поднять переднюю часть авто с помощью домкрата и поставить машину на ручник.

  1. Слить ОЖ из системы охлаждения.
  2. Снять АКБ с опорным кронштейном.
  3. Ослабить хомуты крепления.
  4. Снять верхний шланг радиатора с крышки термостата.
  5. Открутить болты крепления крышки термостата и снять её.
  6. Демонтировать термостат из корпуса и снять уплотнительное кольцо.

Собирается конструкция в обратном порядке.

Замена термостата на Опель Астра с 2-литровым двигателем

Перед началом замены поддамкратить автомобиль и слить ОЖ.

  1. Снять воздушный фильтр.
  2. Отключить датчик измерения массы воздуха.
  3. Отсоединить провода от датчика температуры — он расположен на термостате.
  4. Ослабить хомуты крепления шлангов термостата.
  5. Отсоединить 3 шланга от корпуса термостата.
  6. Открутить болты крепления с корпуса термостата.
  7. Достать корпус термостата.

После демонтажа термостата из корпуса необходимо удалить прокладку.

Автомобильный термостат – один из основных узлов системы охлаждения, который выполняет контролирующую и регулирующую функцию. Его основная задача – предотвращать движение ОЖ к радиатору охлаждения, пока двигатель не набрал рабочую температуру.

Принцип работы весьма прост. Пока мотор холодный, охлаждающая жидкость через радиатор не идет. Как только антифриз (тосол) достигает температуры 90-95 градусов Цельсия (в зависимости от настройки), термостат открывает клапан и пускает ОЖ по большому кругу. Таким способом обеспечивается быстрый нагрева, а в дальнейшем поддержание температуры двигателя на одном уровне и исключение его перегрева.

Неисправности и их симптомы

Термостат, несмотря на свою простоту конструкции и надежность, имеет свойство выходить из строя. При этом чаще всего причиной проблем становится коррозия. Сами же неисправности могут проявляться следующим образом:

  1. Узел остается в закрытом положении и не открывается (клин). В этом случае двигатель будет быстро набирать температуру и перегреваться даже в зимнюю стужу. Бывают ситуации, когда термостат срабатывает, но не полностью. В этом случае перегрев двигателя имеет место, но до «кипения» может и не дойти.

  1. Когда клапан завис и не закрывается, то прогрев силового узла до рабочего температурного режима может проходить очень долго. Зимой так и вовсе прогреть двигатель становится проблемой. При исправном термостате мотор должен прогреваться не более чем за 10 минут. В летнее время температура двигателя будет находиться в диапазоне 70-80 градусов.
Читайте также:  Чем заменить сгоревший предохранитель

Особенности замены термостата на Опель Астра Н

Итак, если причиной ваших проблем стал именно термостат, то не стоит затягивать с решением проблемы – меняйте его. Подобная работа на сервисе обойдется в сумму около 700-1000 рублей (без учета материала). В случае самостоятельной замены эти деньги можно оставить у себя в кармане. Итак, алгоритм действий следующий:

  1. Подготовьте инструменты. Для работы вам пригодится маленькая отвертка (обычно такие используются для ремонта часов), головка TORKS на «10», торцевой ключик с аналогичным диаметром, набор торцевых головок, бокорезы и плоскогубцы.
  2. Посетите автомобильный магазин и купите новый термостат, прокладку для него и канистру антифриза (лучше взять сразу 5 литров на всякий случай).

  1. Находите «виновника» всех событий – термостат. В Опеле Астра Н, как и в ряде других авто, он находится с правой стороны от силового узла. Если быть точнее – в углублении между мотором вашего авто и АКБ. С одной из сторон к термостату подключена трубка, соединяющая его с радиатором охлаждения. Кроме этого, к термостату подключен разъем с проводами, который необходимо будет отбросить (но об этом позже).
  2. Для получения оптимального доступа к ремонтируемому узлу необходимо сделать следующие операции – поочередно отбросить клеммы с АКБ (начинаем с «минуса»). После этого демонтируйте прижимную планку аккумулятора (она располагается с левой стороны от узла). Для этих целей пригодится головка на «13». После этого убирайте аккумулятор в сторону – он пока не пригодится.
  3. Выкручивайте три болта, которые фиксируют к кузову автомобиля площадку под аккумуляторную батарею. При этом два болта будет видно сразу, а вот третий придется немного поискать (он находится между колодкой с предохранителями и самой подставкой под аккумулятор).

  1. Снимайте металлическую пластинку, с помощью которой фиксируются провода. В принципе, эта работа не обязательна, но таким способом можно максимально открыть доступ к термостату. Все, что для этого необходимо – открутить одну гайку. После этого жгут проводов можно убрать в сторону, чтобы он не мешал нормально работать.
  2. Снимайте зажим с проводами, который подходит к термостату (мы уже упоминали о нем). Но здесь все не так просто. Одного лишь нажатия на специальную «педальку» мало – необходимо разжать специальный ограничитель на разъеме. Многие новички не замечают его сразу и выламывают разъем «живьем». Чтобы достать ограничитель вам как раз и пригодится часовая отвертка (просто сместите планку в сторону).
  3. Откручивайте и демонтируйте хомут, который закреплен на патрубке термостата. Сделать это несложно – достаточно свести между собой усики устройства с помощью плоскогубцев. Полностью снимать хомут не нужно – достаточно немного сдвинуть его на самом шланге.
  4. Скручивайте четыре болта, которые фиксируют термостат к кузову (для этих целей используйте головку TORX на «10»).
  5. Стягивайте шланг с патрубка узла. Перед этим обязательно подставьте какую-либо емкость под патрубок, чтобы не разлить охлаждающую жидкость на землю.
  6. Устанавливайте новый термостат и не забывайте о необходимости замены прокладки.
  7. Теперь шаг за шагом возвращайте все оборудование на место. Будьте осторожны с крепежными болтами, которые фиксируют площадку под АКБ. Если их потерять, то с подбором аналогичных деталей могут возникнуть проблемы.
  8. В процессе ремонта вы неизбежно теряете какой-то процент охлаждающей жидкости в системе, поэтому восполнить ее нехватку обязательно. Долейте ОЖ до уровня «KALT». При этом не торопитесь закручивать пробку на заливной горловине.
  9. Заводите мотор и запускайте тестовый режим на «бортовике». Ожидайте, пока температура двигателя поднимется до заветных 90 градусов. На всякий случай убедитесь, что шланг от термостата к радиатору пока холодный. Если все нормально, то термостат сработает и трубка, за которую вы держитесь, начнет прогреваться.

Сначала общая температура ОЖ в системе снижается на 5-10 градусов Цельсия (за счет подключения к системе радиатора), а потом все нормализуется.

  1. После первого путешествия обязательно проверьте уровень ОЖ еще раз и произведите доливку. Убедитесь, что в области термостата отсутствуют какие-либо течи и повреждения.

Вот и все. Работу по замене термостата на Опель Астра Н можно считать успешно завершенной.

Вывод

Поменять термостат на автомобиле – это вопрос 15-25 минут. Тогда зачем платить деньги мастеру? Вы самостоятельно со всем справитесь. Удачи.
