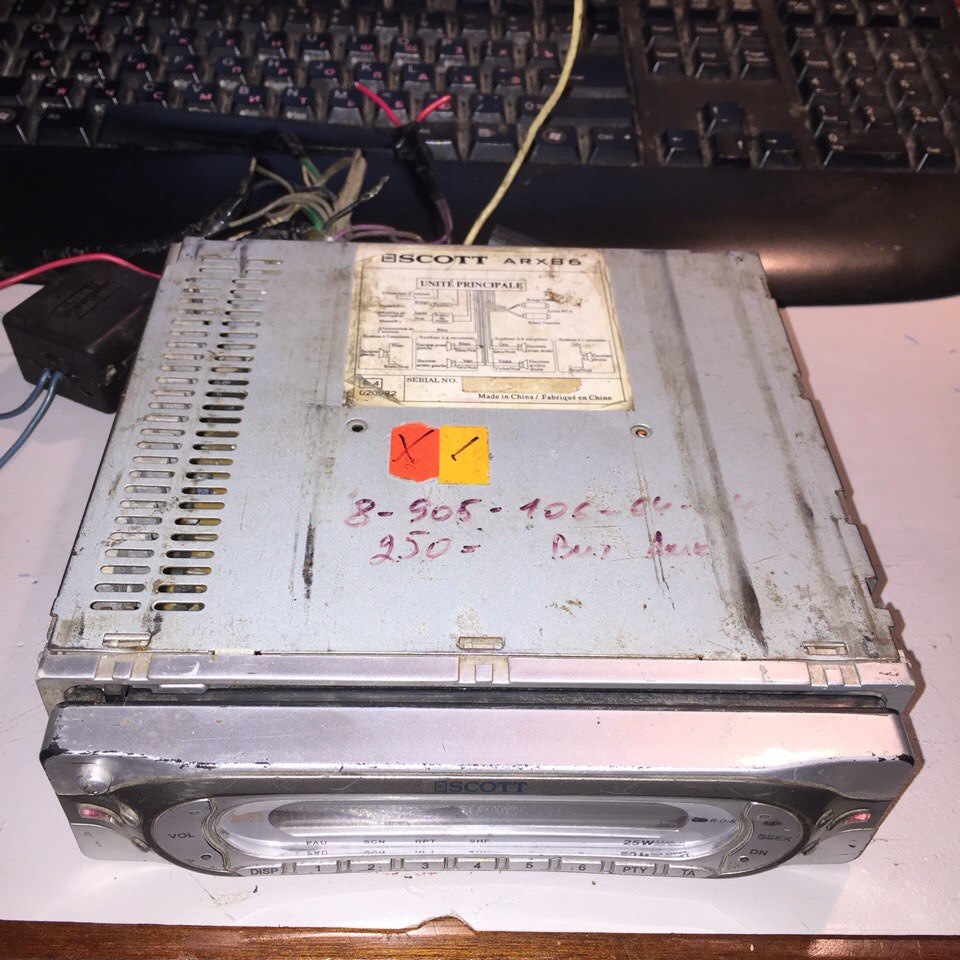

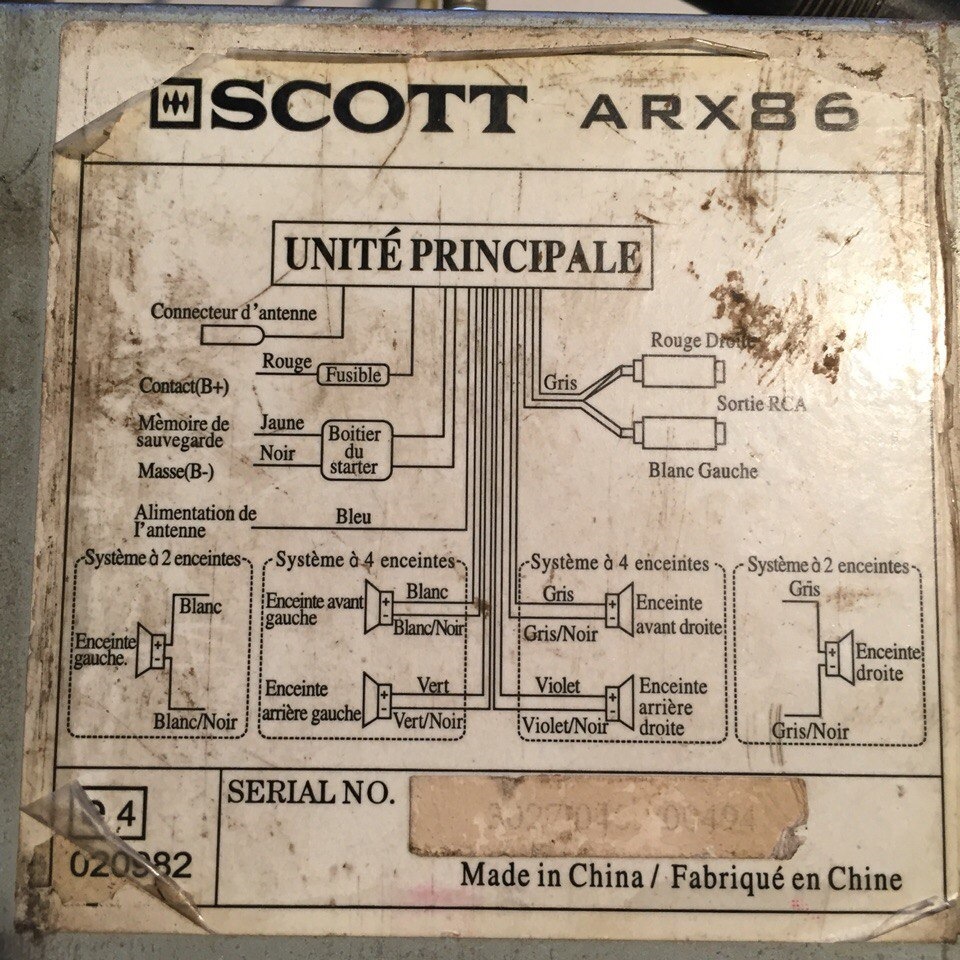

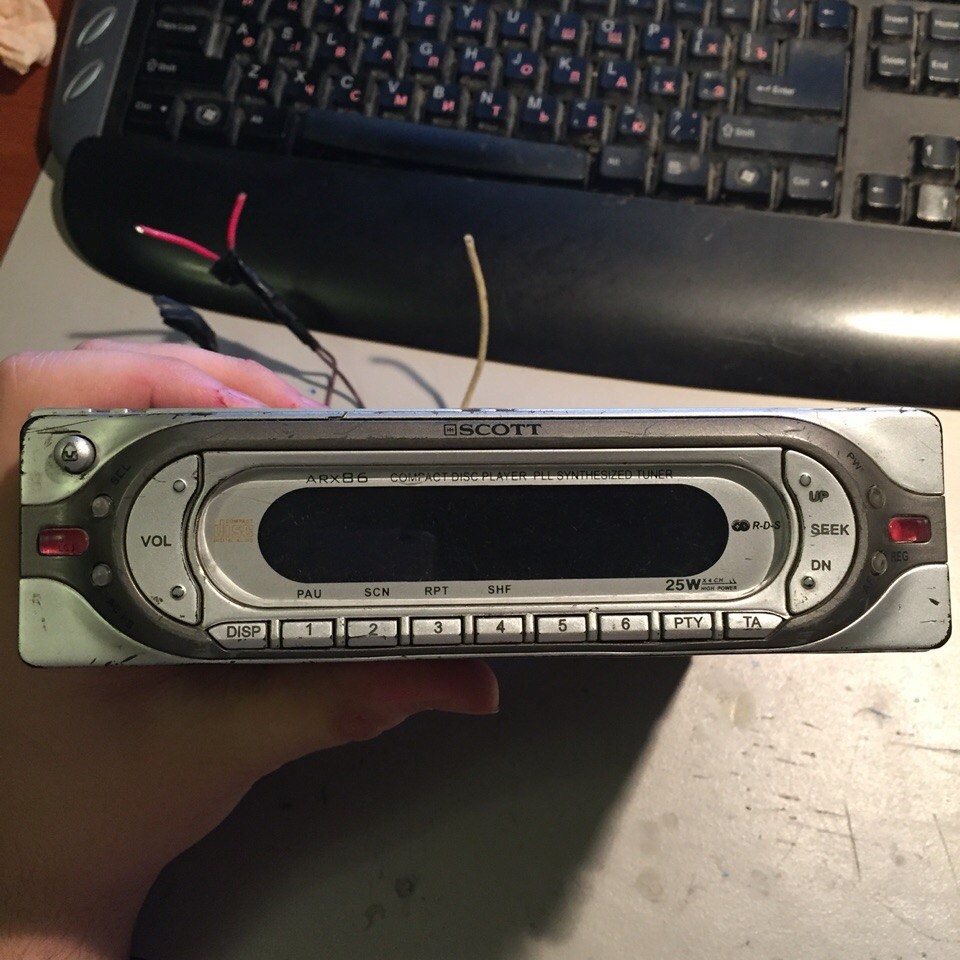

Всем привет. У моей старой магнитолы Sony CDX-S2250 перестали работать все кнопки, да и экран не работал, поэтому надоело каждый раз слушать один из 4ех дисков с начала, без регулировки громкости и возможности переключения трека. В связи с этим, а так же очень днищенским финансовым положением, решил поставить на замену вот это:

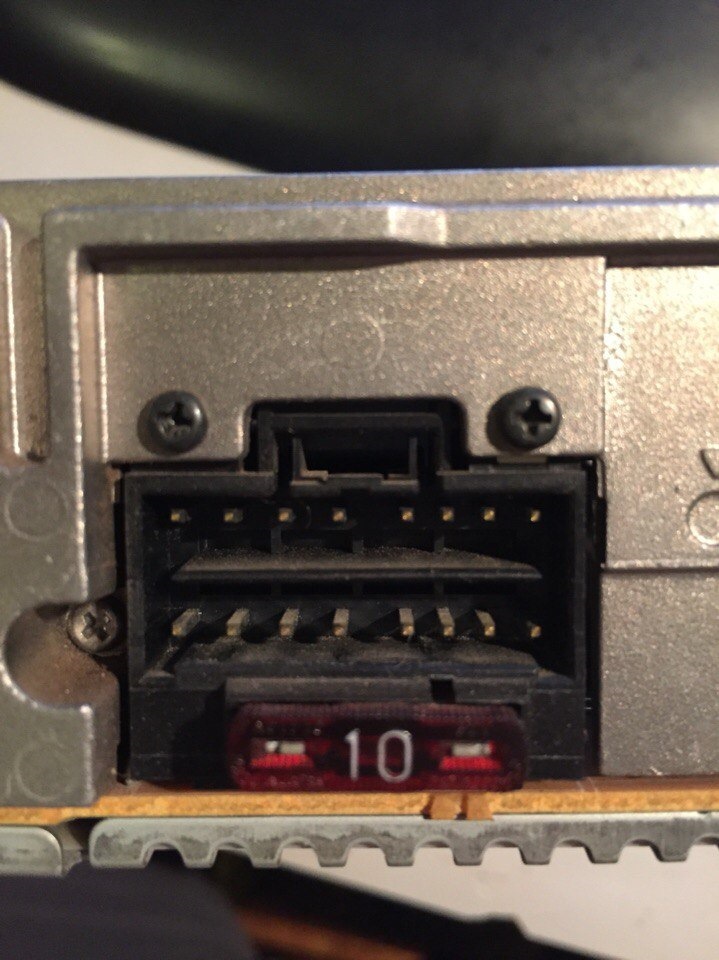

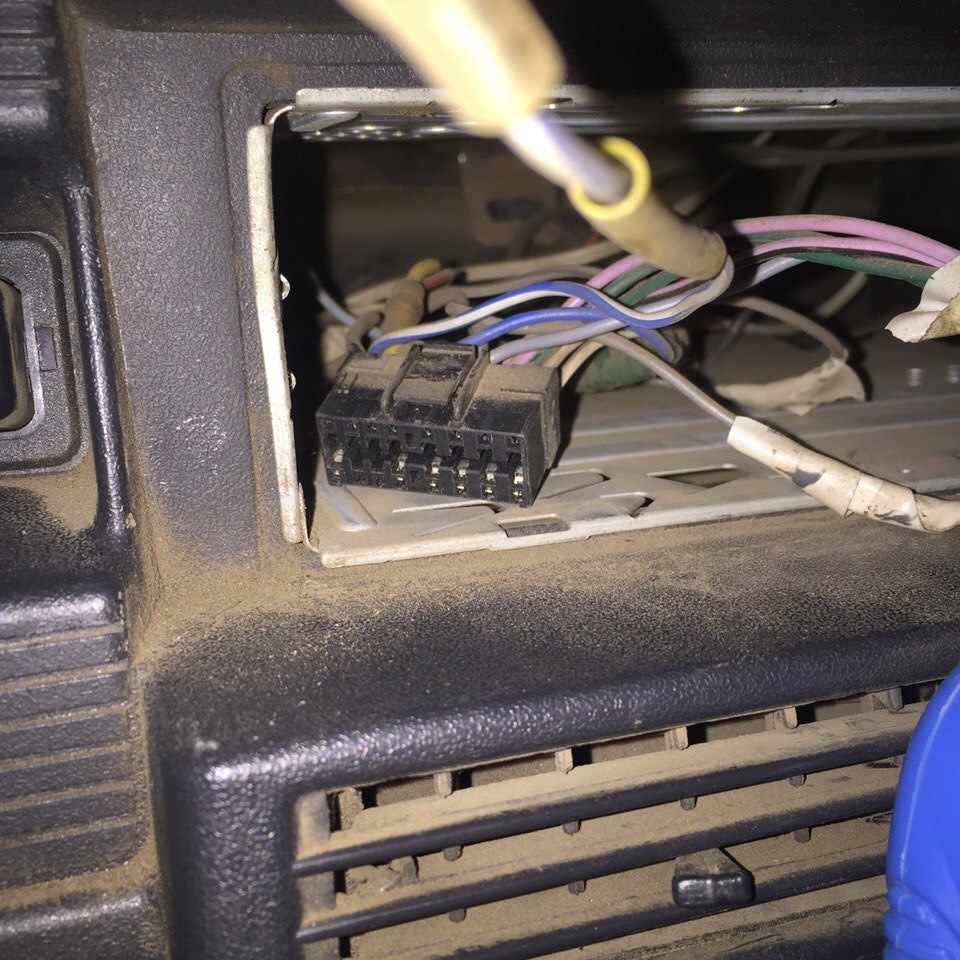

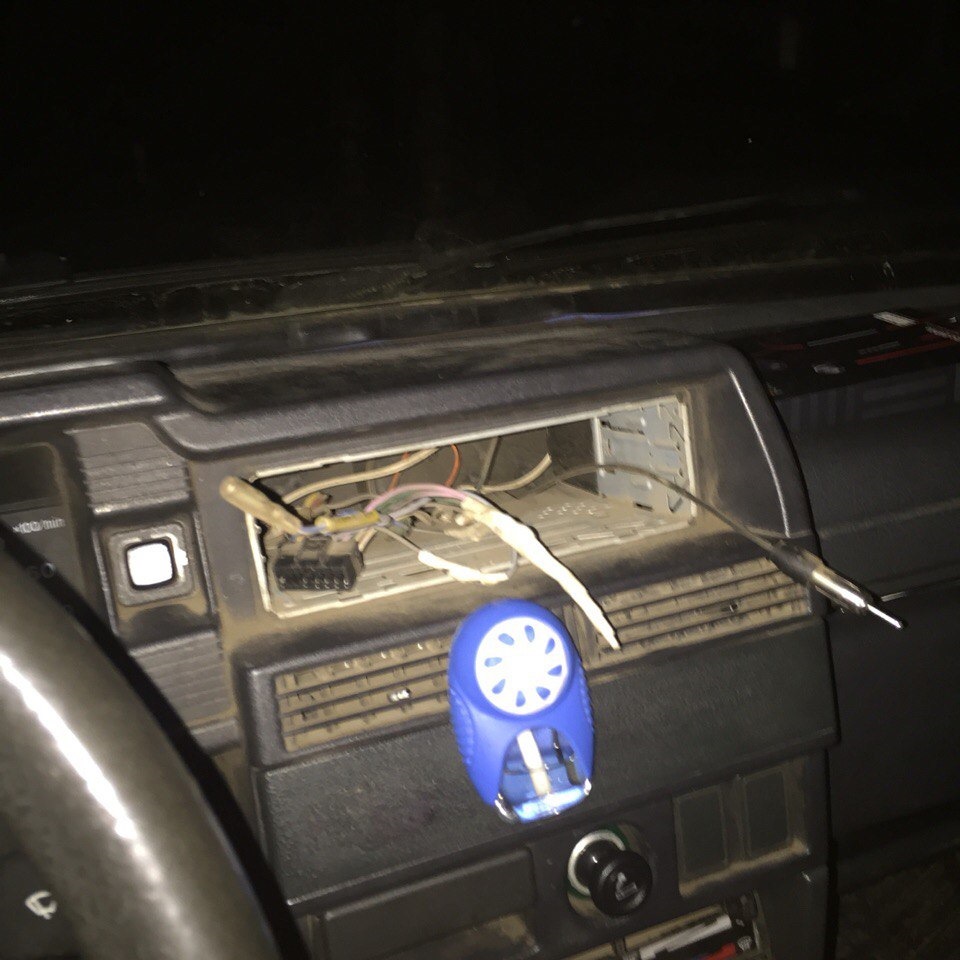

Но поскольку с автозвуком я дел вообще никогда не имел, то и подключить это на место Sony у меня не получается. В интернете про эту магнитолу я тоже ничего не нашел. Вся проблема заключается в том, что у меня Sony была подключена таким разъемом:

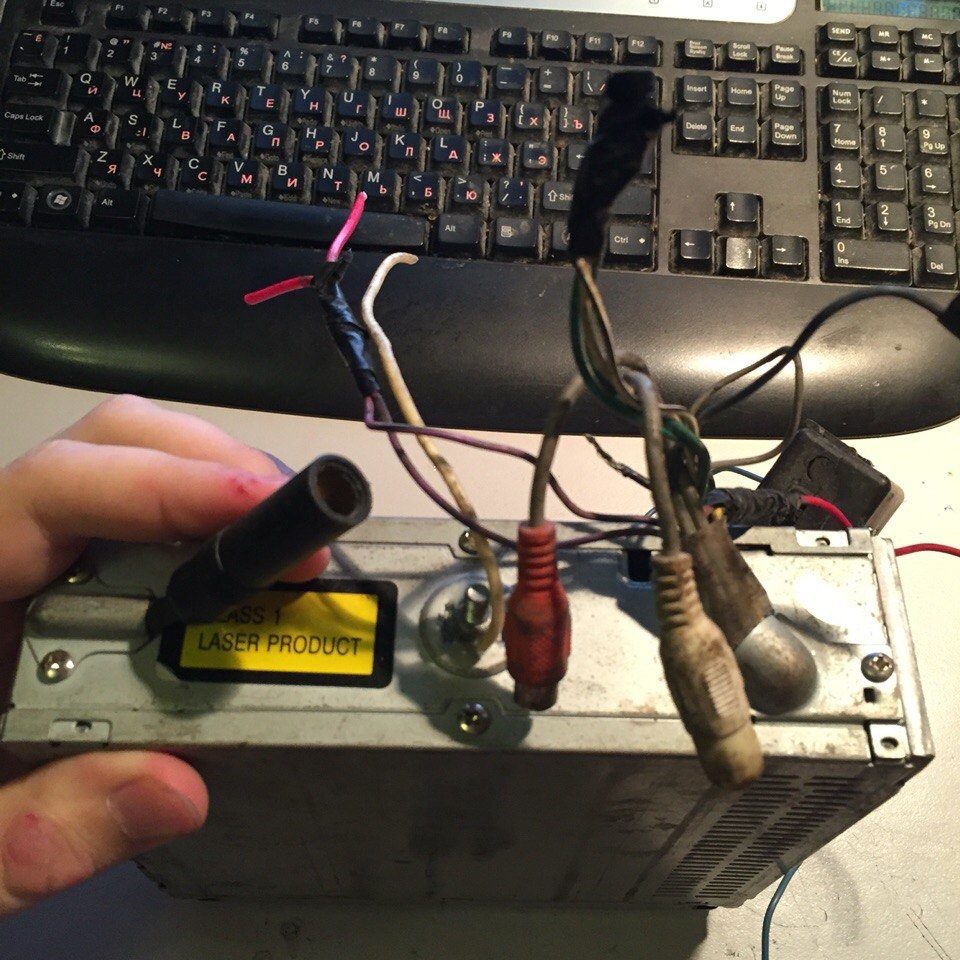

А из новой же магнитолы просто торчит жгут разноцветных проводов:
Помимо прочего, на красном и желтом проводах висит вот такая коробочка с надписью "FILTER & FUSE BOX":
С таким содержимым:
Во общем, отсутствие такого же разъема на китайской магнитоле ввело меня в ступор. Посему хотелось бы спросить совета у тех, кто в этом хоть сколько-нибудь понимает. Реально ли "состыковать" этот жгут непонятных проводов с разъемом в машине? Как вообще подключать это? Как узнать значение каждого из этих проводов? Одним словом, буду очень благодарен, если кто-то хоть что-нибудь подскажет…
FakeHeader
Recommendations
Comments 19
Купи евро разъем и все !
Учту на будущее, не знал о таком)
красный с желтым — это плюс, соединены они, чтоб магнитола всегда работала, можешь разъединить и один кинуть на зажигание, тогда магнитола будет работать только при включенном зажигании. Белый с корпуса — это, скорее всего, минус… в любом случае его кидай на корпус… черный, видимо тоже минус… а парные провода — это на колонки… с ними уже разберёшься)
С колонками уже разобрался, да и с питанием, с желтым теперь тоже ясно. Остался, разве что, синий (и с синим судя по переводчику с французского там написано что-то про антенну, радио наверное?). И ещё странно, что на массу и черный провод, и белый (тот, что притянут гайкой аккурат по центру).
Белый(под гайкой) можешь убрать вообще, на этот болт крепится рамка держатель в других авто. синий это подача REM для антенны, усилка и т.п. не нужен если нет активной антенны. В черную коробочку должно заходить 2 провода. Один минус, второй на зажигание.
С колонками уже разобрался, да и с питанием, с желтым теперь тоже ясно. Остался, разве что, синий (и с синим судя по переводчику с французского там написано что-то про антенну, радио наверное?). И ещё странно, что на массу и черный провод, и белый (тот, что притянут гайкой аккурат по центру).
в общем синий тебе пригодится, когда усилок будешь подключать… в усилок входит три провода — плюс (с АКБ), масса (на кузов), и управление (именно этот синий провод)… без синего провода усилок не включится))…
я когда первый раз устанавливал музыку, ещё мало разбирался в этом, пол дня провозился из-за этого проводка)
