L3 — серия 4-цилиндровых моторов, разработанная концерном Мазда. Выпускался этот движок в период c 2001 по 2011 год. Рабочий объём агрегата — 2,3 литра. Различные его версии устанавливаются на автомобили Mazda MPV, Tribute и другие.

Описание двигателя L3

Рассмотрим особенности маздовской L3:

  • Блок цилиндров ДВС алюминиевый, дополняется чугунными гильзами. Он использует длинную поршневую юбку;
  • ГБЦ также изготовлена из крылатого металла;
  • Механизм газораспределения DOHC — два верхнестоящих распредвала. Привод осуществляется с помощью металлической цепи;
  • Впрыск топлива непосредственный, формата DISI;
  • Максимальная мощность обычной версии составляет 166 лошадей при 4000 об/мин, а турбовой VDT — 263 л. с. Двигатель способен развивать завидную скорость — 214-272 км/ч;
  • Турбокомпрессор используется типа S-VT или Warner-Hitachi K. Его движущая сила — отработанные газы, которые и приводят турбину в действие. S-VT состоит из двух лопастей, рабочее колесо может раскрутиться до 100 тыс. об/мин;
  • Фазы распределения газа нового формата;
  • В целях уменьшения общего шума и вибраций, двигатель оснастили балансирными кассетными блоками и бесшумными цепями;
  • Коленвал со шкивом, оборудованным специальным гасящим механизмом и маятниковой подвеской;
  • Картер образован четырьмя цилиндрами, расположенными в ряд. Он закрывает их снизу и выступает не только в роли резервуара для смазки, но и увеличивает износостойкость мотора;
  • Клапанов в двигателе L3 шестнадцать. На каждый цилиндр приходится по 4 клапана. Они приводятся в движение с помощью распредвалов;
  • Для лучшей ремонтопригодности контур ремня навесного оборудования был упрощён (на L3 используется всего один дополнительный ремень). Его не нужно регулировать, так как настройка производится автоматически, с помощью натяжителя.

Двигатель L3 становился номинантом на титул «лучший автомобильный двигатель года», входил в топ лидеров два года подряд. Семейство L3 производится также компанией Ford, однако в США данный мотор имеет другое название — Duratec. Правильнее будет сказать, что американский Форд использует технологию этого движка и его технические особенности для автомобиля Eco Boost.

Регламент обслуживания L3

Основные положения руководства по обслуживанию двигателя L3 касаются замены смазки. Производитель рекомендует заливать следующие составы:

  • API SJ ACBA 52-30;
  • API SL ILSAC GF-3 5W-20;
  • API SG от 0W-40 до 20W-40.

Делать это следует каждые 20 тыс. км пробега, вместе с фильтром.

Другие процедуры, которые надо проводить периодически, через указанные временные промежутки:

  • 20 тыс. км пробега — проверять частоту холостого хода;
  • 20 тыс. км — очистка воздушного фильтра;
  • 40 тыс. км — проверять систему охлаждения, уровень хладагента;
  • 60 тыс. км — замена воздушного фильтра;
  • 60 тыс. км пробега — проверять состояние вспомогательного ремня;
  • 120 тыс. км — проверять на слух зазоры в ГРМ. При наличии повышенного шума — отрегулировать;
  • 120 тыс. км — заменять свечи зажигания, но проверять их следует при каждом техосмотре;
  • 100-200 тыс. км — замена антифриза.

Обзор неисправностей и ремонт

На этом двигателе предусмотрено специальное окошечко на передней крышке, через которое пользователь может провести техническое обслуживание элементов. Отсюда можно, например, разблокировать храповик, отрегулировать цепь ГРМ или зафиксировать натяжной рычаг. В целом двигатель относится к лучшим по ремонтопригодности среди аналогов. Об этом говорит не только сокращение количества вспомогательных ремней, но и другие особенности. Многие узлы и системы управляются и контролируются датчиками и электроникой:

  • Исполнительный механизм газораспределения постоянно следит за состоянием фаз клапанов выпуска и впуска, управляя ими с помощью гидравлического давления OCV;
  • Маслоклапан управляется электроблоком РСМ;
  • Обороты коленвала регулируются датчиком, посылающим сигнал на ЭБУ;
  • Работа распределительных валов также контролируется блоком управления через отдельный датчик;
  • Смазка двигателя осуществляется с помощью маслонасоса, установленного на торцевой части поддона. Вся подача контролируется электроникой и не требует обслуживания.

Варианты тюнинга L3

Основные этапы тюнинга двигателя связаны с усовершенствованием взаимосвязанных узлов и систем:

  • Модернизация выхлопной системы автомобиля положительно скажется на тяге. Очень популярны в кругу маздоводов системы CorkSport, AutoExe, Greddy и другие. Часто устанавливают фирменный катбэк, без удаления катализаторов;
  • На большинстве модификаций двигателей L3 достаточно изменить угол опережения зажигания на несколько градусов, чтобы прибавить мощность;
  • Чип-тюнинг является ещё одним известным методом повышения мощностных характеристик ДВС. В ходе этой модернизации перепрошивается блок управления, настроенный изначально с ограничениями под условия эксплуатации, юридические аспекты и экологические нормы. Однако чиповка полезна только для турбированных версий L3, для атмосферников же данная процедура будет бесполезной;
  • Установка Джеттера. Это компактный электронный блок, позволяющий изменить скорость реакции дроссельной заслонки после нажатия педали акселератора.

Приведённые выше способы тюнинга позволяют увеличить мощность двигателя в несколько раз. В зависимости от конкретной технологии, сила мотора может повыситься до 350 л. с.

Список моделей авто

Вот на какие автомобили устанавливались двигатели серии L3:

  • Базовый двигатель L3 устанавливался на автомобили: минивэн Mazda MPV LW 2 поколения и Mazda Tribute EP 1 поколения;
  • Модификация L3-VDT — на хэтчбек Mazda Axela BK/BL 1 и 2 поколений 2006-2011 годов выпуска и CX-7 ER 1 поколения 2006-2012 годов выпуска. Также турбированный мотор ставился на седан Mazda Atenza GG 1 поколения, хэтчбек Mazda 3 BK 1 поколения и минивэн Mazda MPV LY 3 поколения;
  • L3-VE устанавливался на автомобили Mazda Atenza GG хэтчбеки и универсалы 1 поколения 2002-2007 годов выпуска, седаны и хэтчбеки Mazda Axela BK 2003-2006, минивэн Mazda Biante CC 1 поколения, седаны и хэтчбеки Mazda 3 BK 1 поколения, минивэн Mazda MPV LY 3 поколения, минивэн Mazda Premacy CR 2 поколения и Mazda Tribute EP 1 поколения;
  • L3KG устанавливался на хэтчбек Mazda 3 MPS BL 2 поколения и Mazda 6 MPS GG 1 поколения;
  • L3C1 устанавливается на седаны, универсалы и хэтчбеки Mazda 6 GG 1 поколения 2002-2008 годов выпуска;
  • L3-DE — на минивэн Mazda MPV LW 2 поколения 2002-2006 годов выпуска.

Перечень модификаций L3

Вот модификации этого ДВС:

Турбированная модификация L3-VDT конструктивно ничем не отличается от базовой версии, не считая наличия турбокомпрессора. Впрыск топлива прямой. На моторе имеется дополнительный охладитель воздуха — интеркулер. Зажигание проведено с помощью катушки на свече. Этот силовой агрегат развивает мощность до 263 л. с. при 6700 об/мин. Только он не признаёт низкосортного и низкооктанового топлива. Лить рекомендуется только АИ-98.

Модель под названием L3 – это двигатели с четырьмя цилиндрами, разработанные и выпущенные автомобильным концерном Мазда. Машины оснащались такими движками в период с 2001 по 2011 год.

Семейство агрегатов класса L представляет собой двигатели средней объемности, вмещающие в себе от 1,8 – до 2,5 литра. Все двигатели бензинного типа оснащаются блоками из алюминия, что в свою очередь дополняются гильзами из чугуна. Дизельные варианты двигателей используют блоки из чугуна с алюминиевыми головками на блоке.

Технические характеристики двигателей LF

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Элемент Параметры
Тип двигателя Бензиновый, четырехтактный
Число и расположение цилиндров Четырехцилиндровый, рядный
Камера сгорания Клиновая
Механизм газораспределения DOHS (с двумя верхними распредвалами в головке блока цилиндров), цепным приводом и 16 клапанами
Рабочий объем, мл 2.261
Диаметр цилиндра в соотношении хода поршня, мм 87,5х94,0
Степень сжатия 10,6:1
Давление сжатия 1,430 (290)
Момент открытия и закрытия клапана:
Выпускной
Открытие до ВМТ 0-25
Закрытие после НМТ 0-37
Выпускной
Открытие до НМТ 42
Закрытие после ВМТ 5
Клапанный зазор
Впускные 0,22-0,28 (на холодном ходе)
выпускные 0,27-0,33 (на холодном двигателе)

Двигатели фирмы Мазда под названием L3 трижды становились номинантами на титул лучшего двигателя года. Они входили в десятку лидирующих агрегатов в мире с 2006 по 2008 год. Серия движков Мазда L3 производится также компанией Форд, имеющей на это полное право. Этот мотор в Америке имеет название Duratec. Кроме того, технические особенности маздовского движка используются компанией Форд в изготовлении авто Eco Boost. До недавнего времени движки класса L3 с объемом 1,8 и 2,0 литра также использовались для оснащения модели автомобиля Мазда МХ-5. В основном двигатели данного плана устанавливались на автомобили Мазда 6.

Эти агрегаты представляют формат двигателей DISI, что означает наличие непосредственного впрыска и свечного зажигания. Двигатели имеют повышенную динамику, а также ремонтопригодность. Стандартный рабочий объем двигателя L3 – 2,3 л, максимальная мощность – 122 кВт (166 л.с.), максимальный крутящий момент – 207 Нм/ 4000 мин -1 , что позволяет получить наибольшую скорость – 214 км/час. Эти модели агрегатов снабжаются турбокомпрессорами, называющимися S-VT или Sequential Valve Timing. Сгоревшие отработанные газы приводят турбокомпрессор, состоящий из двух лопастей, в действие. Рабочее колесо раскручивается в корпусе компрессора с помощью газов до 100 000 мин -1 .

Динамика работы двигателей L3

Вал рабочего колеса раскручивает вторую лопасть, закачивающую в компрессор воздух, который далее проходит через камеру сгорания. Когда воздух проходит через компрессор, он сильно нагревается. Для его охлаждения применяются специальные радиаторы, работа которых усиливает мощность двигателя по максимуму.

Кроме того, мотор L3 был технически усовершенствован, по сравнению с другими моделями, получив улучшения в алане конструкции и новых функциональных компонентов. Регуляция фаз распределения газа получила в этих двигателях новый формат. Блок, а также головка цилиндров изготавливаются для двигателей из алюминия.

Кроме того, были внесены конструктивные изменения, направленные на уменьшение шумового и вибрационного уровня. Для этого движки оснастили балансировочными кассетными блоками и бесшумными цепями на приводе механизма распределения газа. Длинная поршневая юбка была поставлена на блок цилиндров. Также его дополнила интегрированная крышка подшипников коренного типа. Шкив коленвала применяется ко всем двигателям L3. Он снабжен демпфером крутильных колебаний, а также маятниковой подвеской.

Контур приводного ремня вспомогательных аппаратов упростили для лучшей ремонтопригодности. Для них всех теперь устроен только один ремень привода. Автоматическое натяжение регулирует положение ремня. Техобслуживания агрегатов возможно через специальное отверстие на передней крышке двигателя. Таким образом, можно разблокировать храповик, отрегулировать цепи и зафиксировать натяжной рычаг.

Четыре цилиндры двигателя L3 располагаются в одном ряду и закрываются снизу специальным поддоном, который образует картер. Последний может выступать как резервуар для смазочного и охлаждающего масла, деталь важная для увеличения износостойкости мотора. Агрегат L3 вмещает в себя шестнадцать клапанов, по четыре в одном цилиндре. С помощью двух распределительных валов, расположенных вверху движка, клапаны начинают работать.

Элементы двигателя и их функции

Исполнительный механизм изменения фаз газораспределения Непрерывно модифицирует фазы распредвала выпускных клапанов и коленчатого вала в переднем торце распредвала привода впускных клапанов, при этом используется гидравлическое давление от масляного управляющего клапана (OCV)
Масляный управляющий клапан Управляется электрическим сигналом от блока РСМ. Переключает гидравлические масляные каналы исполнительного механизма изменения фаз газораспределения
Датчик положения коленвала Подает сигнал оборотов коленчатого вала двигателя на блок РСМ
Датчик положения распредвала Подает сигнал идентификации цилиндра на блок РСМ
Блок РСМ Управляет масляным управляющим клапаном (OCV) для обеспечения оптимального момента открытия или закрытия клапанов согласно условиям работы двигателя

Смазывается двигатель при помощи масляного насоса, который ставится на торцевую часть поддона. Подача масла происходит через каналы, а также отверстия, ведущие жидкость к подшипникам коленвала. Так само масло попадает на распредвал и в цилиндры. Подача топлива осуществляется с помощью отлаженной электронной автоматики, которую не нужно обслуживать.

Рекомендуемое для использования масло:

  • класс API SJ ACBA A1 or A3 c вязкостью 52-30;
  • класс API SL ILSAC GF-3 с вязкостью 5W-20;
  • классы API SG, SH, SJ, SL ILSAC GF-2, GF-3 с вязкостью 40, 30, 20, 20W-20, 10W-30, 10W-40, 10W-50, 20W-40, 15W-40, 20W-50, 15W-50, 5W-20, 5W-30.

Модификация L3-VDT

Двигатель является четырехцилиндровым, 16-клапанным с вместимостью 2,3 литра и двумя распределительными валами, расположенными сверху. Оснащен мотор турбонаддувом, в котором впрыск топлива происходит непосредственно. На агрегат устанавливается воздушный интеркуллер, зажигание с помощью катушки на свече, а также турбина типа Warner-Hitachi K04. Двигатель имеет 263 л.с. и крутящий момент 380 на 5500 rpm. Максимальная частота раскручивания двигателя, которая не причинит его компонентам вреда – 6700 rpm. Для работы движка понадобится бензин 98 типа.

Отзывы покупателей

Сергей Владимирович, 31 год, Mazda CX-7, двигатель L3-VDT: приобрел новый автомобиль в 2008 году. Двигателем доволен, он показывает отличные ездовые результаты. Поездка проходит легко и непринужденно. Единственным минусом можно назвать большой расход топлива.

Антон Дмитриевич, 37 лет, Мазда Antenza, 2-литровый L3: движок машины достаточен для того, чтобы получать максимум удовольствия от поездки. Мощность распределяется ровно во всем диапазоне оборотов. Машина отлично проявляет себя и на трассе, и в обгонах.

Всем мир, други! У нас, в клубе FASTinated, есть традиция вести рубрику "Поговорим о двигателях". В ней мы рассказываем о самых культовых движках мирового автопрома, за всю историю автомобилестроения. Двигатель установленный в автомобили линейки MazdaSpeed (MPS), тоже по праву считается одним из самых выдающихся моторов в японском автомобилестроении, хотя он и недооценен. Информации на русском о нем не так уж и много, поэтому я переведу вам информацию из англоязычных источников. Я не лингвист, поэтому заранее приношу извинения за возможные лулзлы в переводе). Итак, сначала опишем серию MZR в целом:

MZR это серия четырехцилиндровых двигателей, спроектированных инженерами компании Мазда, начиная с 2001 года и заканчивая 2011. MZR — расшифровывается как "Мазда-Отзывчивый" — "MaZda Responsive". Это поколение включает в себя бензиновые и дизельные двигатели в пределах объема от 1,3 литра до 2,5 литров. Все бензиновые двигатели серии MZR оснащены алюминиевым блоком с чугунными гильзами. А в дизелях MZR-D, используется чугунный блок и алюминиевая головка блока. Существует следующее ранжирование двигателей серии MZR:

1) Небольшие (1,3 литра — 1,6 литра) Mazda-Z;
2) Средние (1,8 литра — 2,5 литра) Mazda-L;
3) Дизельные (2,0 литра — 2,2 литра) комон-рэил Mazda-R.

Двигатель DISI (Direct Injection — непосредственный впрыск, Spark Ignition — свечное зажигание) был трижды в списке 10 лучших двигателей года — в 2006, 2007 и 2008г. соответственно.

Кстати, отмечу от себя, отрываясь от перевода, что компания Форд владеет правами на производство двигателей этой серии. На этот счет между Мазда и Форд существовал давний спор. Фордовцы обозвали этот мотор Duratec и так же используют эти наработки в EcoBoost. И движки серии MZR объемом 1,8 и 2.0 литра, до сих пор ставятся на MX-5. Однако новое поколение "мыкс", представленное неделю назад, эти моторы использовать конечно уже не будет. Возвращаясь к спору между Mazda и Ford, я дам пояснение ниже.

Так вот, двигатели серии MZR, вопреки слухам, которые распускал более могущественный Форд, разработан Маздой и только ей. Ford лишь приобрел авторские права на двигатель с изумительными характеристиками, предвкушая коммерческий успех. Ну и в добавок запилил лишь свой блок управления двигателем и выпускной коллектор. Кстати именно из-за этого конфликта Mazda забила на судебные тяжбы с Ford и разработала SKYAKTIV-P. Поэтому Ford остались единственными, кто по прежнему юзает маздовские блоки L и Z, да еще и умудряется выдавать это за "новые разработки".

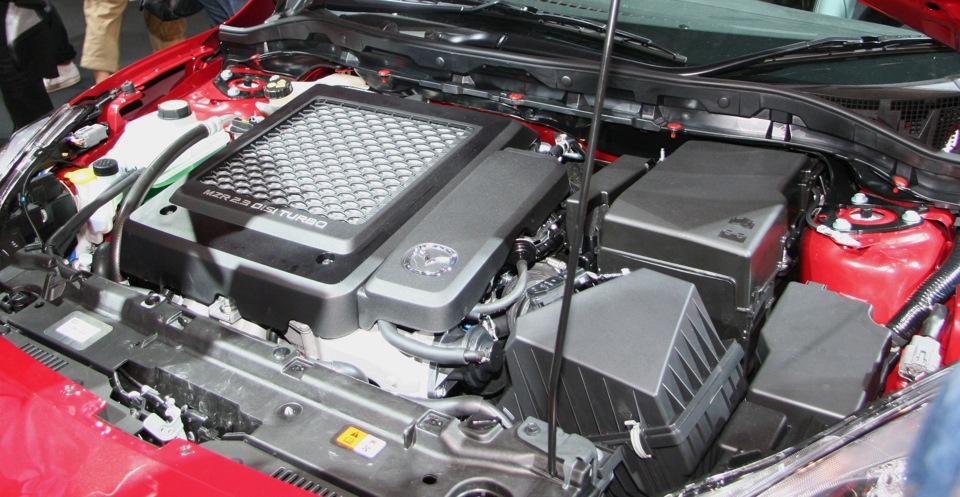

Говоря о мопсовском L3-VDT, опишу немного подробностей. Это четырехцилиндровый, 16-ти клапанный, 2,3 литровый двигатель с турбонаддувом и непосредственным впрыском топлива, с двумя верхними распредвалами. На двигателе установлена турбина Warner-Hitachi K04 (излюбленная VAG-тюнерами для Stage 3) и интеркуллер системы (воздух-воздух), а так же зажигание системы "катушка на свече". Мотор выдает 263 лошадиных силы и 380 момента на 5500 rpm и 3000 rpm соответственно. Без вреда для компонентов двигателя, он может раскручиваться до 6700 rpm. Потребляет высокооктановый 98 бензин)

Вот такая информация. Как говорится в общих чертах. Думаю это будет для вас интересно и полезно, ибо энтузиасты ценят любую информацию о интересных двигателях. Чуть позже, я расскажу вам про некоторые тонкости двигателя L3-VDT и конечно будем детально говорить о трансмиссии и подвеске. Всем мир! Enjoy Mazda!
