Диагностический разъем мерседес w202

СОДЕРЖАНИЕ
407 просмотров
15 декабря 2021

Любой автомобиль рано или поздно начинает хандрить. Есть люди, которые пытаются сами ремонтировать автомобиль, для них и предназначена моя статья.

Речь пойдет о том, как продиагностировать систему управления двигателем на автомобилях Мерседес выпуска 93-98 годов оснащенных бензиновыми двигателями 111 и 104, оборудованных топливной системой HFM и PMS.
Mercedes:
W124 (модели E200, E220, E280, E320, E36 AMG),
W129 (модели SL280 и SL320),
W140 (модели S280 и S320),
W163 (модель ML230),
W202 (модели C180, C200, C220, C230, C230K, C280, C36 AMG. Внимание! под капотом не должно быть такого датчика!),
W210 (модели E200 (WDB210035), E230 (WDB210037), E280(WDB210053), E320(WDB210055). Внимание! под капотом не должно быть такого датчика!),
W463 (только модель G320),
W638 (Vito V230, двигателем 111.978) Мереседес Вито

а так же:
SsangYong Korando, Musso (двигатели 111 и 104, HFM VDO MSE)
Ssang Yong Ссанг Йонг СсангЙонг корандо муссо SCAN100

Для диагностики нам необходимо следующее:

— диагностический адаптер и кабель,

— программа для диагностики мерседес HfmScan.

Диагностический адаптер для мерседес.

Адаптер K-Line(либо USB KKL) можно купить, можно сделать самому.

Раньше были популярны адаптеры для COM порта тогда нужен ноутбук с COM портом, но в настоящее время проще и дешевле использовать адаптеры USB KKL, ибо ноутбук с COM портом тяжело найти, да и COM порт не дает никаких преимуществ для диагностики.

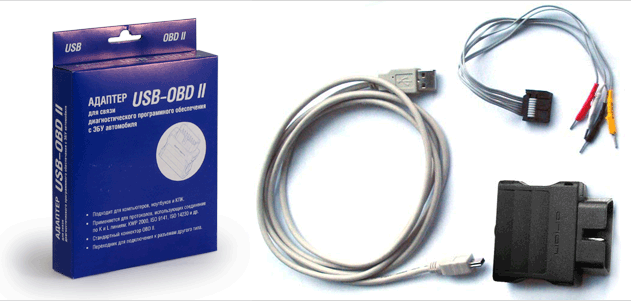

Из USB адаптеров несложно найти в магазинах питерский адаптер Orion USB OBDII, который построен на чипе FTDI FT232 (лучший выбор).

В продаже можно найти диагностический адаптер VAG COM 409.1.

Эти адаптеры выпускаются в 2-ух вариантах:

— чип FTDI FT232

Лучше купить на чипе FTDI, т.к. при работе программы через этот чип, скорость обмена максимальна.

Купить в Китае (Ebay.com — дешево, но долго) USB KKL VAG COM 409.1


диагностический адаптер сканер для мерседес usb kkl vag com 409.1 программа диагностики

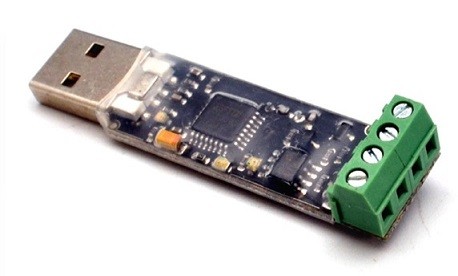

Так же розница предлагает адаптер [дорого!] BM9213 от MasterKit

По инструкции от адаптера подключаем к нему 3 провода:

Для автомобилей, в которых установлен круглый диагностический разъем 38 пин и куплен OBD адаптер (Орион, VAG USB KKL 409.1), можно сразу приобрести кабель-переходник OBD2-MB38pin для подключения OBD адаптера к диагностическому разъему.

Для автомобилей мерседес W124, W463, где установлена прямоугольная колодка диагностики 16 пин, можно приобрести специальный кабель переходник с бананами

либо подключить к OBD адаптеру 3 провода разного цвета (очень хорошо подходят кабели питания жестких дисков, CD-ROM от старых компов, вынув провода и подогнув клемы, подключаем) как показано на фото:

черный провод — пин 4(либо 5)

красный провод — пин 16

желтый провод — пин 7

CarSoft 7.4 multiplexer W124 W202 W210 Диагностика

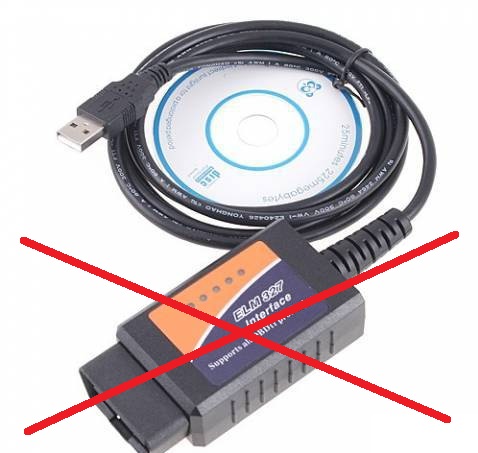

Внимание! Адаптеры ELM327 покупать нельзя. С данной программой они работать не будут.

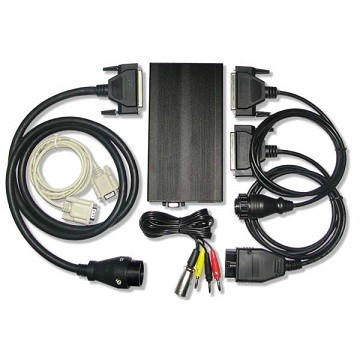

Если у вас имеется адаптер Carsoft 7.4, то его так же можно использовать. Специально покупать его для диагностики — неразумно, ибо цена высока, но преимущества его лишь в том что если диагностировать много разных блоков на W202 и W210 не нужно самому перетыкать проводки в разъеме (адаптер сам переключает линию диагностики куда надо)

Резюме по адаптерам: все USB адаптеры практически одинаковые и будут работать, разница лишь в том что в 409-ом нет даже защитного диода по плюсу, т.е. более вероятно что он погорит при неправильном подключении)

В адаптерах USB встречаются 2 варианта чипа — FTDI ft232 и WCH CH340. Предпочтительнее покупать адаптеры на чипе FTDI ft232 (несколько дороже, но обеспечивают высокую скорость чтения ЭБУ)

Читайте также:  Как снимать масла с бутылки

Самый дешевый путь приобретения адаптера — купить VAG USB KKL 409.1 на аукционе ebay, самый быстрый путь для жителей больших городов — купить VAG USB KKL 409.1 через сайт бесплатных объявлений Avito.ru — заходим на Авито, выбираем город и в строке поиска пишем USB KKL, как правило будет неайдено несколько объявлений с ценой 600-800 рублей

Диагностическая программа мерседес: HfmScan.

Скачать программу HfmScan можно ниже: бесплатно

HfmScan.zip — всегда самая свежая версия программы, в том числе добавлена поддержка работы с USB адаптерами на чипе FTDI (НПП Орион, BM9213 и некоторые адаптеры VAG USB KKL 409.1 ) напрямую для увеличения скорости обмена.

После распаковки архива появится папка hfmscan где лежит исполняемый модуль hfmscan.exe

При использовании USB адаптеров нужно установить драйвера. Часто система сама ставит драйвера при первом подключении адаптера, но в случае адаптера VAG USB KKL 409.1 лучше установить драйвера с диска, при этом сначала проверить диск антивирусом (часто бывают зараженные файлы). Если файлы на диске старые(2002-2004 год), то последние работающие драйвера версии 2.08.14 можно скачать тут

Для Орион и BM9213 можно скачать актуальные драйвера на сайте производителя или установить с диска.

Свежие драйвера для массового адаптера на чипе CH340 можно скачать с сайта производителя WCH.CN, но максимальная скорость моей программы и этим адаптером достигала на драйверах 2009 года, который можно скачать по ссылке.

Как работать с программой (план диагностики) можно прочитать в файле readme.txt,

Запускаем программу, подключаем адаптер, проверяем виден он программе или нет (выбор ком-порта)

Диагностический разъем мерседес, подключение адаптера.

Идем к машине и подключаем адаптер к колодке диагностики.

W124, W463(G320): диагностический разъем 16 пин, подключение:

Специальным OBD переходником для W124

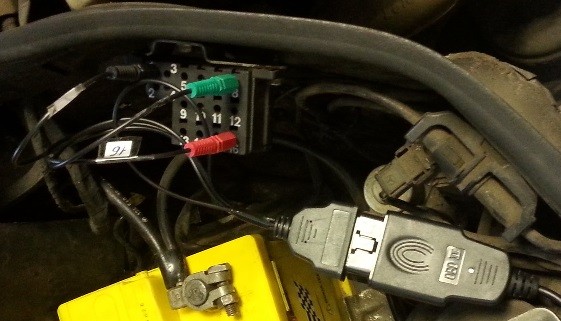

диагностический адаптер мерседес W124/W463 G320, подключение, распиновка

пин 1 — черный банан(масса)

пин 8 — зеленый банан (к-линия)

пин 16- красный банан(питание)

или отдельными проводами:

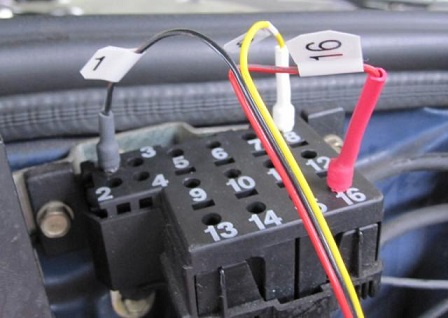

диагностический разъем мерседес W124W463(G320) колодка диагностики подключение распиновка кабель переходник

пин 1 — черный провод(масса)

пин 8 — желтый провод (к-линия). Белый провод при использовании адаптера Орион!

пин 16 — красный провод(питание).

W140 W202 W210: круглая колодка диагностики 38 пин, подключение:

c помощью специального кабеля-переходника 38 пин:

диагностический разъем мерседес W140W202W210 оборудование программа

c помощью проводов:

диагностический разъем мерседес W140W202W210 подключение распиновка адаптер

пин 1 — черный провод (масса)

пин 2 либо пин 3- красный провод (питание)

пин 4 — желтый провод (к-линия). Белый провод при использовании адаптера Орион!

SsangYong Musso, Korando: колодка диагностики 14 пин, подключение с помощью кабеля:

диагностическая колодка разъем ssangyong korando musso 14 пин scan100 программа адаптер

или 3-мя проводками:
пин 1 — черный провод(масса)
пин 2 — красный провод(питание).
пин 14 — желтый провод (к-линия).Белый провод при использовании адаптера Орион!

диагностический разъем ssangyong korando musso 14 пин scan100 скан100

Запуск

Адаптер подключен к ноутбуку, а так же в колодку диагностики.

Включить зажигание, запустить программу, выбрать порт адаптера (если в списке есть порт FTDI — выбираем всегда его), нажать кнопку Connect после чего программа подключится к ЭБУ и выдаст информацию о ЭБУ.

Если программа не может связаться с ЭБУ, нужно для начала проверить все соединения с колодкой диагностики, так же через меню сделать "тест адаптера", чтобы удостовериться что с ним все хорошо. В общем случае нужно проверить напряжение на колодке диагностики — между массой и плюсом должно быть 11-14В, между массой и к-линией так же 11-14В.

Читайте также:  Зачем вино разбавляют водой когда пьют

Возможности программы:

После подключения программы к ЭБУ двигателя можно будет:

1. прочитать коды неисправностей в ЭБУ (закладка Ошибки). получить, считать читать

2. очистить память неисправностей (стереть, удалить ошибки).

Давно был у меня приобретен сканер на базе ELM327 до последнего времени сомневался в его работоспособности, но сегодня с мерсом все получилось.

Итак все по порядку:

Маркии года (ориентировочно): часть моделей 1994-2002 гг. В частности, часть моделей W124, W129, W140, W202, W210, W220

Типичное расположение: под капотом. Может устанавливаться как отдельно, так и в блоке предохранителей (под капотом). На W124, W129, W140,W202 стоит, как правило, с правой стороны по ходу движения, на W210- с левой стороны по ходу движения.

Назначение выводов диагностического разъема:

1 — Масса, контур 31
2 — Питание, контур 87 или 15
3 — Питание, контур 30
4 — K-линия диагностики системы управления двигателем(HFM-SFI, DFI, IFI; LH-SFI, ME-SFI — правая часть)
5 — K-линия диагностики системы управления двигателем(LH-SFI, ME-SFI — левая часть)
6 — K-линия диагностики антиблокировочной системы (ABS), антипробуксовочной системы (ASR), системы стабилизации (ESP), системы трэкшн-контроль (ETS)
7 — K-линия диагностики системы управления холостымходом (ISC), электронной педали газа — электронного управлениядроссельной заслонкой (EFP, EA), системы круиз-контроля (CC, Tempostat, Tempomat)
8 — K-линия диагностики системы помощьи при торможении(BAS) и основного модуля (BM)
9 — K-линия диагностики системы управленияавтоматической блокировкой дифференциала (ASD)
10 — K-линия диагностики системы управления трансмиссией(EATC, ETC)
11 — K-линия диагностики системы управления активнойподвеской (ADS)
12 — K-линия диагностики системы усилителя рулевогоуправления (SPS, PML)
13 — Сигнал оборотов двигателя (TD, TNA, TN)
14 — Лямбда вкл/выкл на LH-SFI (правый)
15 — K-линия диагностики приборной панели (IC, KI)
15 — Лямбда вкл/выкл на LH-SFI (левый)
16 — K-линия диагностики кондиционера и отопителя (HEAT, Tempmatic, Automatic)
17 — K-линия диагностики системы управления зажиганием(правая часть) (DI)
18 — K-линия диагностики системы управления зажиганием(левая часть) (DI)
19 — K-линия диагностики блока диагностики (DM)
20 — K-линия диагностики системы управленияпневмоподвеской (PSE), многофункционального блока управления(на W210), управления люком (DBE), электрикой21 — K-линия диагностики модуля комфорта (CF) и блокауправления крышей (RST — для кабриолетов — например, W129)
22 — K-линия диагностики блока управления дугамибезопасности (RB — на W129)
23 — K-линия диагностики противоугонной системы (ATA)
24 — K-линия диагностики системы TELE-AID
25 — K-линия диагностики системы контроля давления вшинах (RDK)
26 — K-линия диагностики системы управленияавтоматической блокировкой дифференциала (ASD — на W202)
28 — K-линия диагностики системы парктроник (PTS)
30 — K-линия диагностики системы пассивной безопасности -подушки безопасности, преднатяжители ремней (SRS, AB)
31 — K-линия диагностики системы управления центральнымзамком (IRCL)
32 — Вывод для сброса сервисных интервалов (?)
33 — K-линия диагностики радио (RD) и навигационнойсистемы
34 — K-линия диагностики системы связи, информации инавигации (ICS, CNS)
35 — K-линия диагностики системы управления наклоном фар(LWR)
36 — K-линия диагностики системы управления основным идополнительным обогревателем (STH) и HB (Heater booster)

Распиновка выводов адаптера есть в инете, брал с этой картинки

В итоге через адаптер получилось подрубиться и даже в живую наблюдать некоторые динамические параметры, но к сожалению был ограничен по времени, буду дальше штрудировать литературу чтобы провести полностью диагностику двигателя и коробки, ели такое будет возможно с помощью данного девайса.

Посмотрел на драйве и вообщем в интернете тем по этому поводу предостаточно, данная запись больше для меня чтобы собрать в одном месте всю нужную информацию по этому вопросу.

Читайте также:  Чем развести эпоксидный грунт

UPD 06.04.2017
Прога на мобиле Torque Pro (OBD 2 & Car) 1.6.34 но сейчас можно качнут и новее версии здесь

Речь пойдет о том, как продиагностировать систему управления двигателем Мерседес выпуска 93-98 годов оснащенных бензиновыми двигателями 111 и 104, оборудованных топливной системой HFM и PMS.

1. Mercedes W202 апрель 1997 C180 202.018 с двигателем M 111 E 18 (111.921 HFM)

2. Диагностический разъем для подключения к мозгам — круглый на 38 контактов, а значит нужен кабель-переходник OBD2-MB38pin для подключения OBD адаптера.

3. И нам нужен адаптер для связи ноутбука с процессором двигателя. В нашем случае единственным доступным вариантом является приобретение стандартного ELM327 WIFIBluetoothUSB, который выполнен на микроконтроллере pic18f25k80, но увы — он мало что может.

Но мы не привыкли отступать — воспользуемся разработкой нашего российского Кулибина. Он изучил его устройство, написал свою программу-прошивку для микроконтроллера PIC18F25k80, которая понимает язык команд OBD2, читает ЭБУ мерседеса, преобразует ответы ЭБУ в понятный формат ответов OBD2.

  • диагностика ЭБУ двигателя (системы HFM,PMS,LH) с ноутбука (полные возможности), планшета, смартфона
  • чтение и удаление ошибок ЭБУ круиза/ASR с ноутбука программой hfmscan
  • чтение и удаление ошибок Airbag(SRS) с ноутбука программой hfmscan

Минусы: адаптер ELM327 hfmscan может работать только с двигателям 111 и 104, никакой другой автомобиль OBD2 он уже не прочитает.

По сведениям от автора адаптер на сегодня понимает двигатели:

  • W124 (модели E200, E220, E280, E320, E36 AMG)
  • W129 (модели SL280 и SL320)
  • W140 (модели S280 и S320)
  • W163 (модель ML230)
  • W202 (модели C180, C200, C220, C230, C230K, C280, C36 AMG. Внимание! под капотом не должно быть такого датчика!) и W210 (модели E200 (WDB210035), E230 (WDB210037), E280(WDB210053), E320(WDB210055). Внимание! под капотом не должно быть такого датчика!

  • W463 (только модель G320)
  • W638 (Vito V230, двигателем 111.978) Мереседес Вито
  • SsangYong Korando, Musso (двигатели 111 и 104, HFM VDO MSE)

Система подушки безопасности Airbag ( SRS )

Программа HfmScan читает систему подушки безопасности Airbag (SRS), при этом через стандартный адаптер K-Line (USB KKL) доступно только чтение ошибок блока SRS, а через адаптер ELM327 hfmscan доступно и удаление ошибок SRS.

Цифровая диагностика SRS (Airbag) доступна почти на всех автомобилях в кузовах W202, W210 до рестайлинга, W463, Mercedes Vito (W638, может и W639), некоторых W124 (точно на машинах начиная с идентификационного номера C 289606, возможно так же на машинах с C 013142 и J 016700)

Чтобы погасить контрольную лампу SRS надо устранить неисправность и потом удалить ошибки. Пока ошибки не удалены, лампа SRS будет гореть.

Адаптер понимает блоки управления Airbag по версии автора:

  • 000 820 80 26 (Temic) 0008208026 A0008208026
  • 000 446 02 42 (BOSH) 0004460242 A0004460242
  • 001 820 08 26 (BOSH) 0018200826 A0018200826
  • 001 820 21 26 (Temic) 0018202126 A0018202126

В нашем случае это рестайловый W202, где управлятор Airbag BOSH 0018201926 и в ближайшее время предстоит узнать понимает ли адаптер и эту голову — надо сделать переходник не на 4-ю ножку диагностического разъёма, где выведена K-Line линия, а на 30-ю с блока Airbag.

Типичная ситуация — при снятии руля, по забывчивости включают зажигание, блок SRS фиксирует ошибку по подушке и лампа SRS горит постоянно. Именно это и сделали у меня когда снимали руль при замене переключателя поворотов.

Небольшой лог по программе диагностики можно скачать тут.
