Вакуумный усилитель тормозов (ВУТ) – важный элемент автомобильной тормозной системы. Он обеспечивает создание дополнительного усилия в момент нажатия водителем на педаль тормоза. Благодаря этому автомобиль останавливается быстрее, а вся система функционирует наиболее эффективно, обеспечивая при этом комфортное управление.

Иногда в работе вакуумного усилителя тормозов могут возникать сбои. В большинстве случаев неисправности ВУТ вызваны эксплуатационным износом одного из его основных компонентов. Отметим, что при выходе из строя усилителя тормозная система остаётся работоспособной, но для остановки автомобиля придётся приложить намного больше усилий. Во многих случаях автомобилисты встречаются с мелкими неисправностями данного узла, поэтому приходится разбираться в том, действительно ли он является причиной появления тех или иных проблем в работе авто.

Типичные признаки неисправности

Проблемы в функционировании вакуумного усилителя тормозов обычно вызваны механическим повреждением шланга, которым он соединен с впускным коллектором двигателя. Резина с годами стареет, на ней появляются трещины, через которые происходят утечки воздуха. В результате этого создать вакуум не получается. Ещё одна причина – повреждение одного из внутренних элементов ВУТ. Во многих случаях выходит из строя клапан или диафрагма.

Специалисты выделяют следующие симптомы неисправности вакуумного усилителя тормозов:

  • педаль тормоза стала более жёсткой, поэтому надо прилагать больше усилий для остановки автомобиля;
  • педаль тормоза не возвращается в исходную позицию после нажатия;
  • при нажатии педали на холостом ходу падают обороты двигателя;
  • нестабильная работа двигателя;
  • увеличение потребления топлива.

Проверка ВУТ и вакуумного шланга

Перед началом проверки усилителя необходимо, в первую очередь, проверить состояние шланга, обратного клапана и всех соединений. Именно в этих местах наиболее часто возникают проблемы.

Проверка вакуумного шланга:

  1. Выполните визуальный осмотр шланга, которым ВУТ соединен с впускным коллектором двигателя.
  2. Источниками проблемы могут быть трещины, затвердевшие пятна и любые другие механические повреждения. Проверьте надёжность крепления шланга.
  3. Проверьте клапан, расположенный между шлангом и вакуумным усилителем. На нём не должно быть видимых дефектов.
  4. Проверьте впускной коллектор в месте подключения вакуумного шланга на предмет наличия загрязнений.
  5. Проверьте, нет ли утечек тормозной жидкости на участке между усилителем и ГТЦ.
  6. На запущенном двигателе нанесите мыльный раствор на вакуумный шланг, обратный клапан и места соединений. Если происходит всасывание пузырьков и воды, это свидетельствует о наличии утечки. Поврежденный элемент подлежит замене.

Методы проверки усилителя

Если проверка соединений и шланга ничего не показала, переходим непосредственно к вакуумному усилителю тормозов. Самый простой метод диагностики – работа с педалью тормоза.

  1. Запустите двигатель на 2-3 минуты и заглушите его. Четыре раза нажмите педаль тормоза и продолжайте удерживать ногу на педали. Запустите двигатель. В момент запуска педаль должна постепенно опускаться вниз. Заглушите двигатель.
  2. Нажмите педаль тормоза несколько раз на заглушенном двигателе. Если после второго и третьего нажатия педаль поднимается выше, это свидетельствует о работоспособности вакуумного усилителя тормозов.
  3. Запустите двигатель и после того как он немного поработал на холостом ходу, нажмите педаль тормоза и остановите двигатель. Педаль тормоза нужно удерживать в нажатом положении на протяжении 30 секунд после остановки мотора. Она должна находиться в заданном положении. Если педаль проваливается – имеется утечка в шланге, клапане, усилителе тормозов либо впускном коллекторе.

Троение двигателя (пропуски зажигания) при нажатии на педаль тормоза

Утечка воздуха через тормозной усилитель может стать причиной появления пропусков зажигания в процессе работы двигателя. Повреждение диафрагмы либо внутреннего клапана приводит к тому, что нарушается оптимальное соотношение воздуха и топлива. Пропуски зажигания обычно происходят при нажатии на педаль тормоза на холостом ходу.

Если проверка вакуумного шланга, соединений и обратного клапана ничего не выявила, нужно выполнить следующую проверку:

  • запустить двигатель на холостом ходу;
  • затянуть ручник;
  • попросить другого человека нажать на педаль тормоза;
  • пережать вакуумный шланг с помощью плоскогубцев (не забудьте подложить тряпку, чтобы не повредить шланг);
  • если двигатель не троит и его работа стабилизируется, виновником пропусков зажигания является именно вакуумный усилитель тормозов.

Проверка вакуума двигателя с использованием вакуумметра

Иногда ВУТ неплохо справляется со своими задачами, но у автомобилиста всё же есть определенные сомнения в том, что он полностью исправен. Если усилитель на вашем авто не прошел или с натяжкой прошел предыдущие тесты, необходимо убедиться в том, что вакуума поступает достаточно. Такая диагностика выполняется с помощью вакуумметра.

  1. Отсоедините вакуумный шланг от усилителя тормозов и подключить через тройник, чтобы появилась возможность применения вакуумметра.
  2. Запустите силовой агрегат.
  3. Датчик должен отображать около 400-540 мм рт. ст. Если вы видите меньшее значение, присутствует утечка вакуума через впускной коллектор (прокладки либо трещина), шланг, двигатель (прокладка ГБЦ и др.) или другие узлы.

Проверка ВУТ ручным вакуумным насосом

Данный метод позволяет проверить работу усилителя окончательно. Выполнить все можно лишь за несколько минут.

  • двигатель должен поработать на холостых оборотах примерно 15-25 минут, чтобы выйти на рабочую температуру;
  • остановите двигатель и отключите вакуумный шланг от обратного клапана на ВУТ;
  • подключите вакуумный насос к клапану;
  • подайте примерно 500 мм рт. ст. вакуума на усилитель;
  • подождите 5 минут, работоспособный вакуумный усилитель должен нормально держать вакуум;
  • не отключая вакуумный насос, нажмите на педаль тормоза – вакуум должен упасть приблизительно на 125-250 мм рт. ст.; если вакуум остается на прежнем уровне либо снижается до нуля, усилитель неисправен;
  • подайте вакуум на усилитель, чтобы вернуть его к 500 мм рт. ст.;
  • нажмите на педаль тормоза и удерживайте её в таком положении на протяжении 30 секунд; вакуум должен слегка упасть, после чего удерживаться на протяжении оставшихся 30 секунд, значительное падение вакуума свидетельствует о неисправности ВУТ.

Рассмотренные в этой статье принципы, помогают проверить вакуумный усилитель тормозов на большинстве автомобилей – ВАЗ 2106, 2107, 2109, 2110, 2114, ГАЗель, а также других моделях отечественного и зарубежного производства.

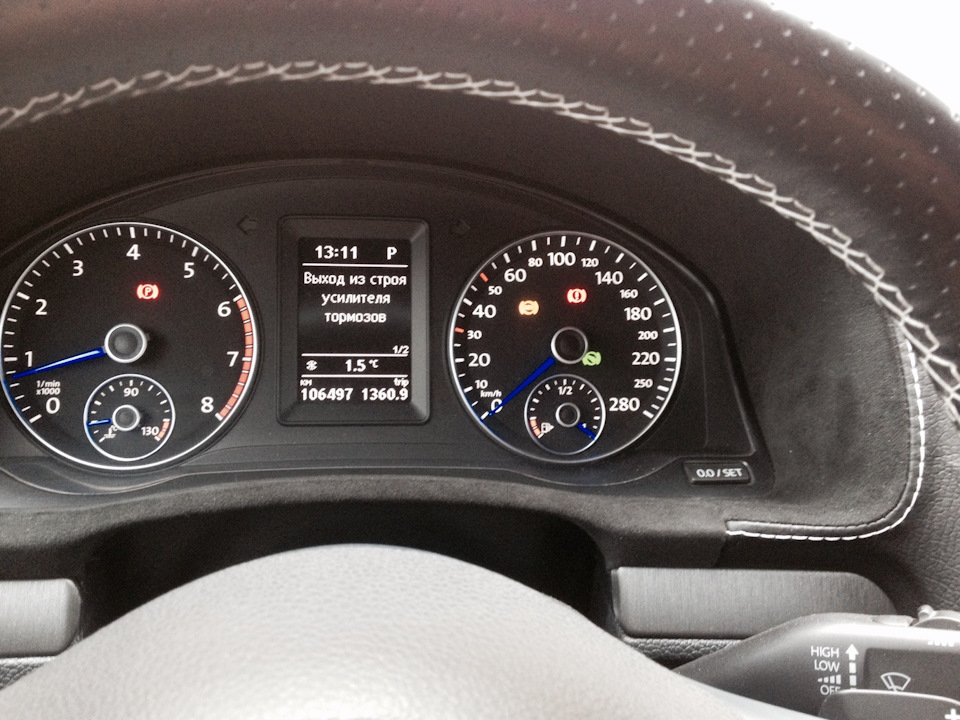

Именно такой надписью порадовала меня на днях приборка.
Ошибка несколько раз появлялась на ходу и после некоторого времени сама исчезала.
Исходя из того, что поведение машины и тормозов при этом никак не менялось, я сделал вывод, что сам усилитель все-таки в норме, проблему надо искать как обычно в разъёмах и проводах.

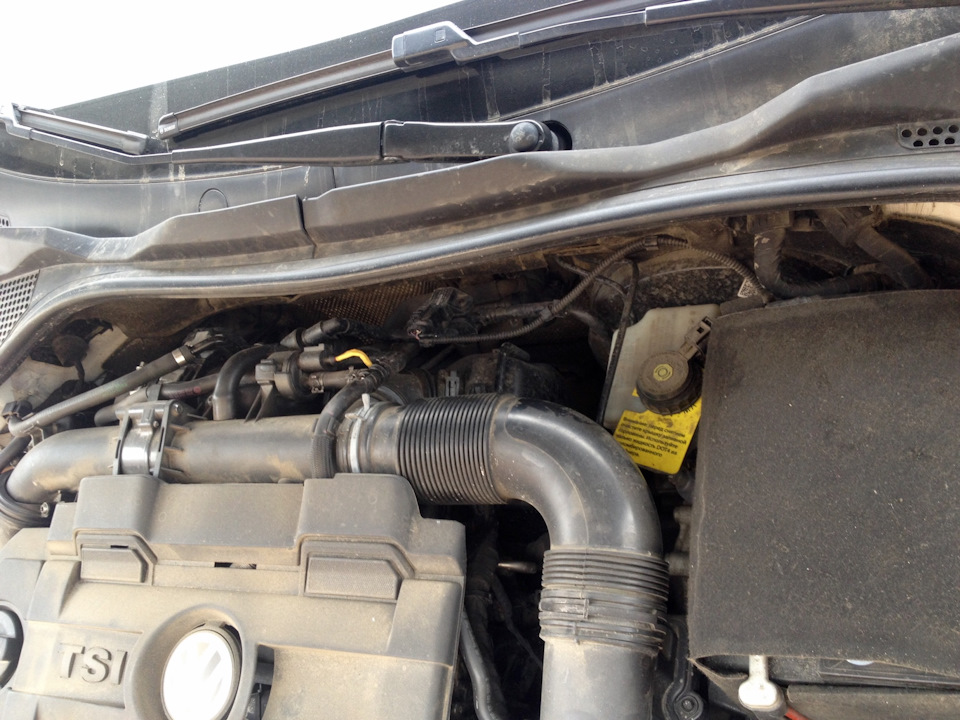

Открыл я капот сразу начал искать взглядом датчик вакуумного усилителя.

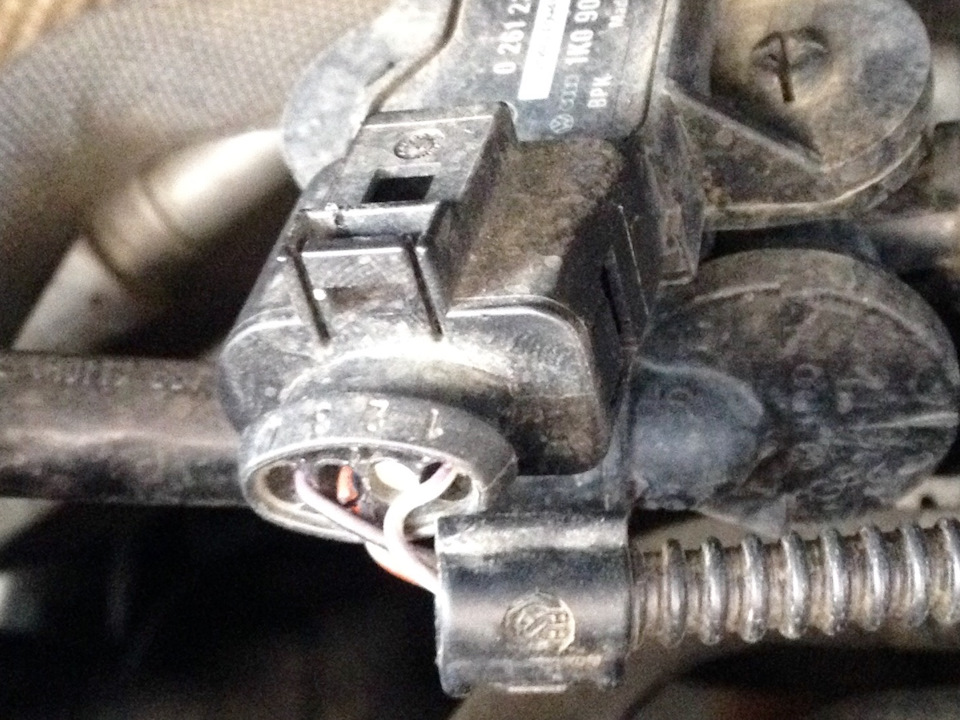

Находится он сзади двигателя на трубках, идущих к вакуумному усилителю

От вибраций изоляция проводов перетирается гофрой и они обрываются, либо происходит их замыкание через влагу и грязь.

Пошевелил я разъём и обнаружил что из трёх проводов два почти перетерлись, а один уже обломился и контакт то появляется, то пропадает.

Недолго думая, снял эту фишку и срезал её совсем.

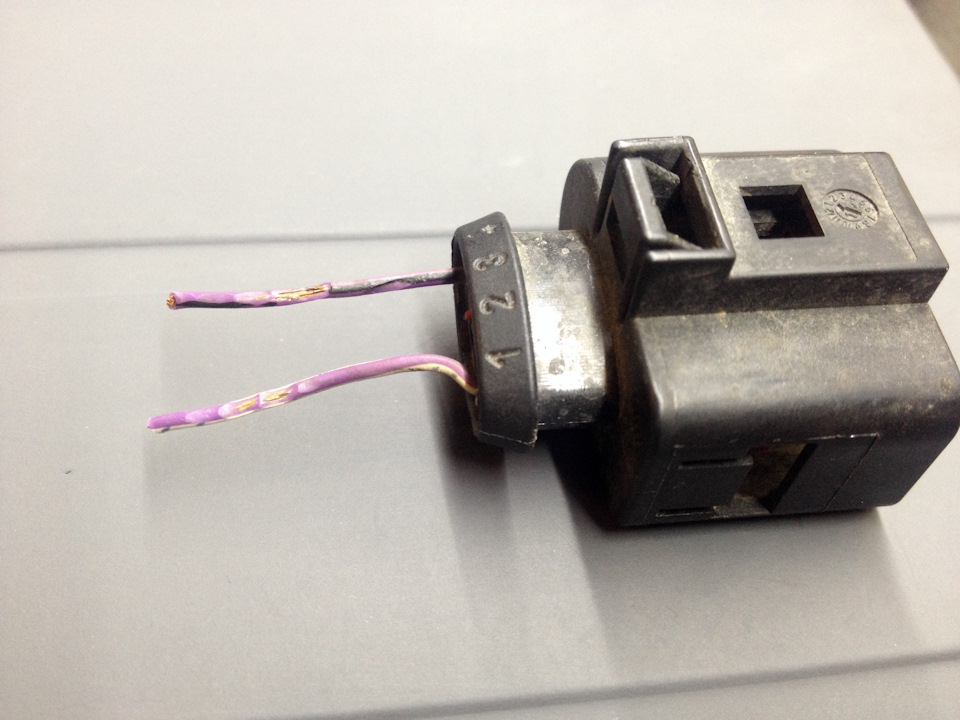

Изоляция протерлась и даже несколько жил провода тоже перетерты. Все видно на фото.

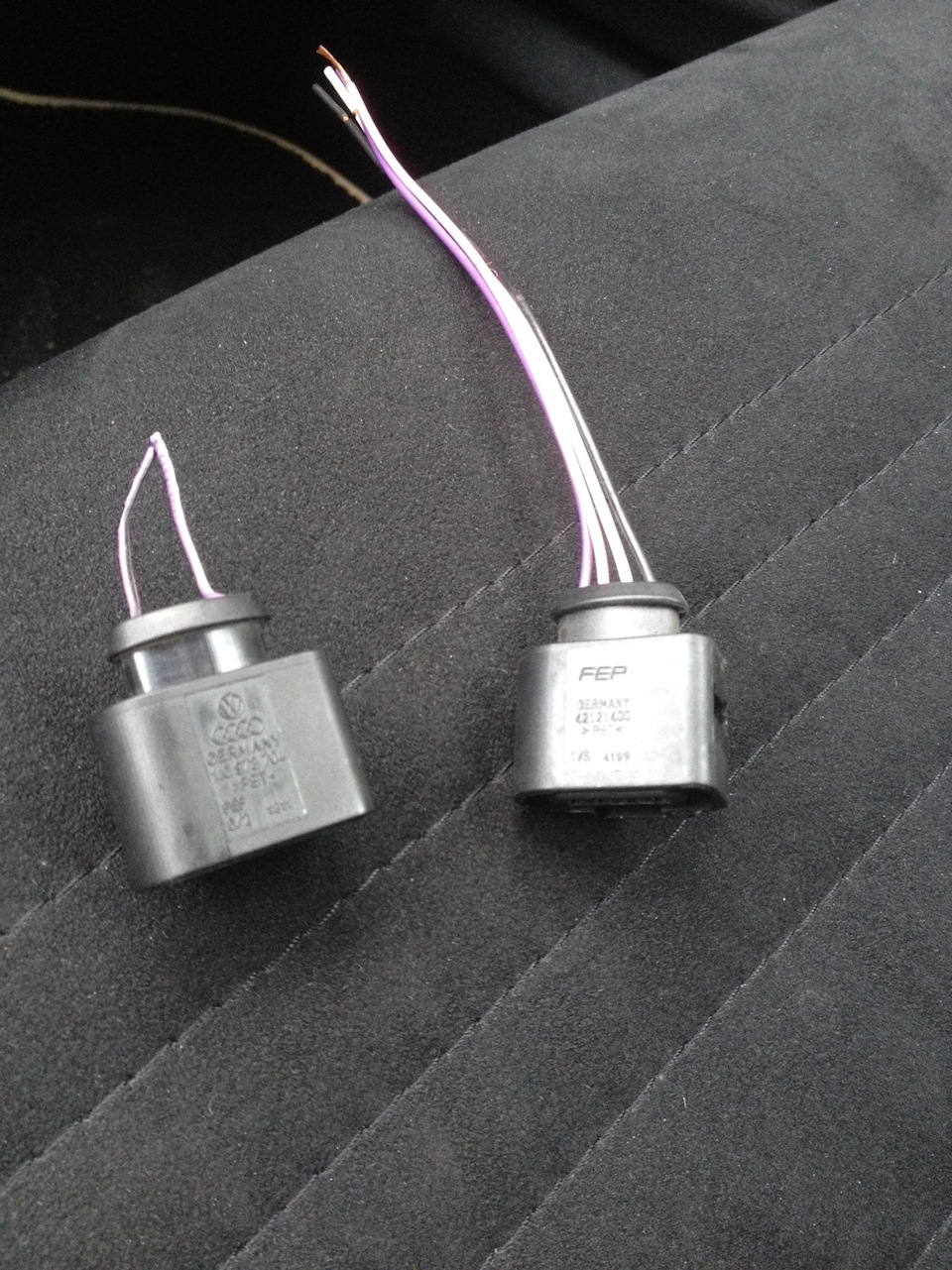

Сначала хотел купить оригинальную фишку, она идёт пустая и к ней необходимы ещё пины либо ремонтные провода. Все это стоит неразумных денег.

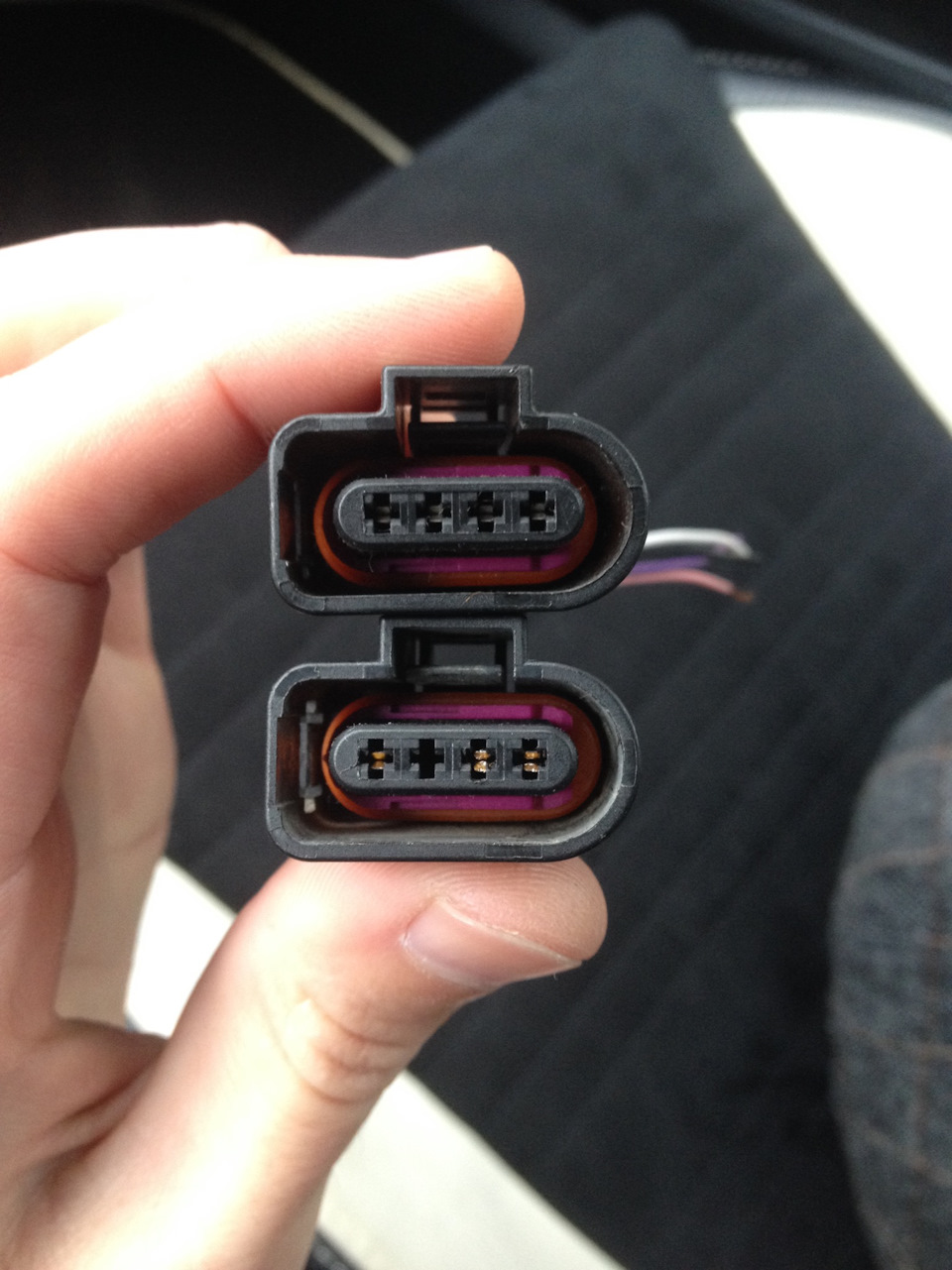

Немного погуглив, нашёл вариант замены. Фишка от датчика абсолютного давления воздуха ГАЗель один в один такая, тоже сделано в Германии, только без эмблем vw audi. Она идёт с четырьмя проводами немного большего сечения, чем родные. Цена вопроса такой фишки на местных авторынках 100-150 рублей.

Пин с лишним проводом я достал и поставил на его место заглушку от родного разъёма.
Разьем установлен. Скрутки проводов пропаяны и заизолированы, все надежно. Ошибок теперь нет.

Смотрите принцип работы и устройство вакуумного усилителя тормозов автомобиля. Наведен принцип работы, характеристики, устройство механизма и другие подробности системы. В конце статьи видео-обзор принцип работы вакуумника тормозов авто.

Содержание статьи:

  • Функции усилителя
  • Схема
  • Принцип работы
  • Датчики
  • Возможные поломки
  • Цена ремонта
  • Видео

Современный вакуумный усилитель является основным и неотъемлемым элементом тормозной системы автомобиля. С названия можно понять, что основным предназначением считается увеличение усилия, которое передается от педали до тормозного цилиндра. Благодаря такой слаженной работе, управление автомобилем становится комфортным, легким, а сам процесс торможения более эффективным. Чтоб понять, как работает весь механизм вакуумника, рассмотрим его детали и основные нюансы.

Для чего предназначен вакуумный усилитель тормозов?

Как уже говорили, основными функциями вакуумного усилителя тормозов автомобиля считается увеличение усилия, в момент нажатия на педаль тормоза. Благодаря этому усилитель обеспечивает эффективную работу тормозной системы. Особенно это заметно при экстренном торможении. Без усилителя реакция автомобиля будет медленной и тяжело предсказать, за какое время машина сможет полностью остановиться.

Благодаря слаженности механизмов, в случае экстренного торможения, вся тормозная система отработает с высоким КПД. Без вакуумника автомобиль не сможет резко остановиться, а само нажатие на педаль тормоза существенно отличается по усилию.

Как устроен вакуумный усилитель?

Если говорить в общем, о конструкции вакуумника, то это герметический корпус, зачастую круглой формы (если смотреть в торец). Как правило, он располагается в моторном отсеке, в районе педали тормоза. Именно на корпусе вакуумника чаще всего располагают основной цилиндр тормозной системы. Менее распространенным считается гидровакуумный усилитель тормозной системы. Он включен непосредственно в гидравлическую часть привода.

  1. Диафрагма;
  2. Атмосферный канал;
  3. Толкатель;
  4. Поршень клапана;
  5. Вакуумный канал;
  6. Шток;
  7. Возвратная пружина.

Каждая деталь играет свою, не маловажную роль. Стоит отметить, что в зависимости от типа топлива, строение вакуумного усилителя будет отличаться. Так для бензинового агрегата источником разряжения вакуума служит впускной коллектор, перед подачей топлива в цилиндры. Если говорить о дизельном двигателе, то в качестве системы разряжения вакуума служит специальный электрический вакуумный насос. Само разряжение вакуума в дизеле (во впускном коллекторе) незначительное, поэтому электрический насос является обязательным элементом.

Далее по списку числится диафрагма, соединенная со штоком (главного цилиндра тормозной системы). Благодаря движению диафрагмы, поршень перемещается, тем самым нагнетая тормозную жидкость к цилиндрам тормозной системы на колесах автомобиля. Не менее важным элементом считается атмосферная камера. Если рассматривать её исходное положение, то соединена она с вакуумной камерой. Нажав на педаль тормоза, камера перемещается и соединяется с атмосферой. Для увеличения эффективности экстренного торможения, в конструкцию вакуумника может быть включен дополнительный электромагнитный привод штока, что существенно ускоряет перемещение элементов.

Как работает вакуумный усилитель тормозов?

Весь процесс работы вакуумника начинается с нажатия на педаль тормоза. Толкатель в усилителе передает данное ему усилие на следующий клапан, тот в свою очередь перекрывает канал, который соединяет две камеры. Теперь камеры наглухо разделены на атмосферную камеру и вакуумную. Если клапан движется дальше, то в таком случае атмосферная камера соединяется непосредственно с атмосферой. Как результат, разряжение в камере снижается.

За счет смены давления в камерах, шток поршня, главного тормозного цилиндра начинает перемещаться. Когда тормозная система отработала задачу и торможение прекращается за счет отпускания педали тормоза, клапан возвращается в исходное положение, а давление в камерах выравнивается (камеры соединяются между собой).

Благодаря возвратной пружине, диафрагма возвращается в исходное положение. Вся работа вакуумного усилителя пропорциональна, то есть, чем сильней Вы давите на педаль тормоза, тем сильнее будут срабатывать тормоза автомобиля, соответственно быстрей тормозить и эффективней отрабатывать поставленную задачу.

Какие датчики в вакуумном усилителе тормозов?

Помимо основных деталей вакуумника тормозов, не маловажную роль выполняют датчики, расположенные по периметру конструкции. Такие датчики не только способствуют улучшению эффективности торможения, но и облегчает управление автомобилем. Чаще всего встречается датчик хода мембраны, что дает электронике понять состояние окружающей ситуации.

Так же в вакуумном усилителе может встречаться датчик перемещения штока, а так же датчик степени разряжения камер. Последний датчик сигнализирует об избытке или недостаточном вакууме в разных камерах усилителя тормозов.

Возможные поломки вакуумного усилителя

Как и любой другой механизм, вакуумник рано или поздно может выйти из строя. Самым первым признаком поломки считается появление различных проблем с тормозами при нажатии на педаль. Поломаться может любая деталь, от пружины обратного хода, до диафрагмы. Найти изношенную или поломанную деталь не так сложно, как определить наличие самой поломки вакуумника.

Вывод о вакуумном усилителе напрашивается сам, это, по сути, незаменимый элемент всей тормозной системы автомобиля. Обойтись без него можно, но лучше не стоит, так как современные системы безопасности во многом реагируют на силу торможения автомобиля. Для примера, наведем несколько случаев, по которым проще и быстрей всего можно определить неисправность.

Первый самый простой и эффективный способ проверки. Завести двигатель автомобиля, далее через секунд 30 заглушить его. Далее с обычным усилием нажимаем на педаль тормоза. Если вакуумник исправный, то при первом нажатии система отработает, как полагается, а вот последующие нажатия будут как в стенку. В случае, когда повторное нажатие на педаль тормоза так же легкое или с провалами, это уже показатель неисправности.

Второй способ обратный к первому. На заглушенном двигателе стоит выжать педаль тормоза и удерживая педаль завести агрегат. Должен образоваться небольшой провал и когда отпустите педаль, она вернется в исходное положение. В случае, если педаль тормоза осталась в выжатом состоянии, это показатель поломки диафрагмы или пружины обратного действия. Обычно это показатель существенных поломок деталей.

Последний третий способ это проверка на наличие утечки воздуха. Нажимаем на педаль тормоза, и не отпуская её глушим двигатель. Теперь удерживаем педаль в таком положении несколько минут. Если система не герметична, пружина потеряет свою силу, давление начнет увеличиваться и тем самым подымать педаль тормоза вверх. Это хорошо ощутимо на ногу, что и выдаст неисправность вакуумника.

Цена ремонта вакуумника тормозной системы

Определив поломку вакуумного усилителя тормозов, не стоит откладывать ремонт на потом. Тормоза в автомобиле одна из главных составных механизмов. Если Вы не боитесь и неплохо разбираетесь в автомобиле, отремонтировать данную деталь не составит никакого труда. Например ремонтный комплект резиновых деталей на ВАЗ 2108 обойдется порядка 500 рублей. Полный набор для ремонта на эту же модель автомобиля обойдется от 800 р.

Решившись на полную замену вакуумного усилителя, цена не будет заоблачной. В среднем на тот же ВАЗ 2109 составит от 1750 до 3500 рублей. Многое зависит от производителя, качества сборки и конечно же сколько в дальнейшем отслужит такой механизм.

Вывод о вакуумном усилителе напрашивается сам, это, по сути, незаменимый элемент всей тормозной системы автомобиля. Обойтись без него можно, но лучше не стоит, так как современные системы безопасности во многом реагируют на силу торможения автомобиля.

Если не использовать вакуумник, то придется жать на педаль тормоза с усилием, а может даже и двумя ногами. К тому же, ездить без вакуумного усилителя опасно, так как в случае экстренного торможения автомобиль попросту не сможет быстро остановиться, а тормозной путь будет длинным.

Видео-обзор принцип работы вакуумника тормозов автомобиля:
