Как я уже писал в журнале, я восстановил родную систему питания — установил обратно вместо солекса карбюратор Pierburg 2EE. Через какое-то время мне помогли с проверкой осциллографом, где выяснилось, что лямбда-зонд не работает. Диагностика блинк-кодами ошибок не показывала, но я думаю, это из-за того, что диагностика производилась на непрогретом двигателе — лямбда ещё просто не успевала прогреться и включиться в работу, диагностика просто показывала, что в цепи лямбды нет обрыва. В последнее время меня стал напрягать расход топлива, который почему-то стал больше, чем сразу после установки Пирбурга. Похоже, мозги постепенно стали подозревать о неработающей лямбде и после прогрева врубали аварийную программу. Итак, в интернете много отчётов по установке на Ауди 80 лямбда-зонда от ВАЗ 2110 (т.н. старого образца) Bosch 0 258 005 133.

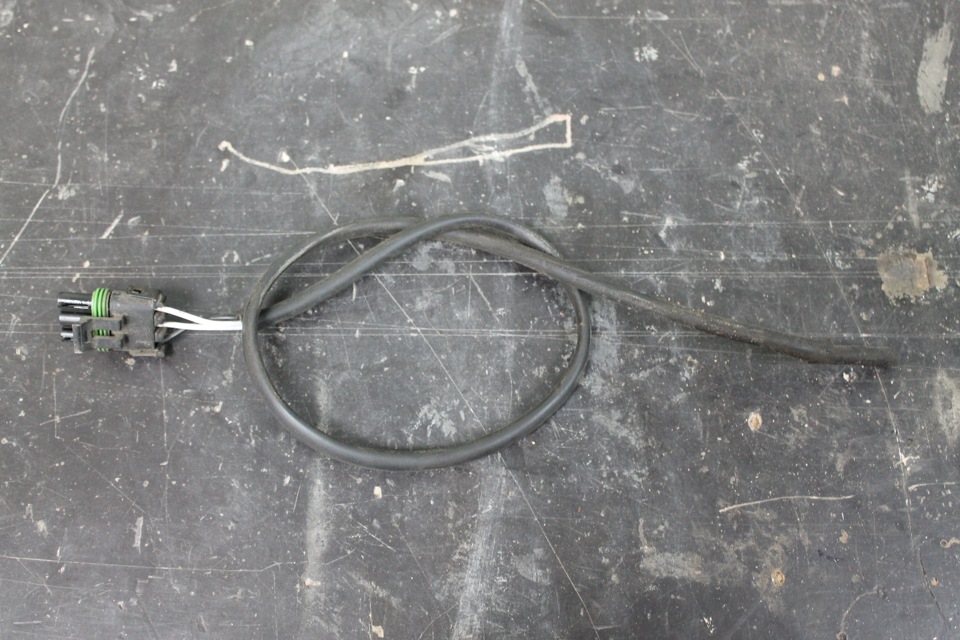

И ответную часть разъёма, чтобы не резать провода ни на новой лямбде, ни на автомобиле, тем самым сохранив возможность быстрой установки оригинального одноконтактного зонда:
Интересный момент с подогревом лямбды там, где он предусмотрен (4-х контактные). В интернете есть разные мнения — где-то пишут, что подключать обязательно, а где-то — что нет, т.к. эбу не регулирует смесь по лямбде, пока температура ОЖ ниже 70 градусов. Сегодня же диагностика на осциллографе расставила всё на свои места. (об этом ниже)
Делать полную стартовую инициализацию эбу времени не было, но на время замены лямбды была отключена минусовая клемма аккумулятора (минут 40 примерно).
Итак, покатавшись вчера и сегодня с новой лямбдой, я был приятно удивлён поведением машины — расход бензина снизился, причём значительно. Разгон стал веселее, динамика на высоких оборотах ощутимо возросла, раньше двигатель хорошо тянул до 3500-4000 оборотов, потом начиналось "угасание", как-будто отпустил наполовину педаль газа. Теперь же едет весело до самых 6500 об.
На следующий день договорился с Валерой "Bla©k" заехать к нему на диагностику зажигания осциллографом из-за нестабильной работы двигателя на ХХ (периодические потряхивания двигателя на хх). Ранее я уже проверил или заменил свечи, вв провода, коммутатор, крышку и бегунок трамблёра. Оставалось проверить на осциллографе катушку зажигания и датчик холла. Также договорились "пощупать" осциллографом новую лямбду, посмотреть, как она себя ведёт.
После долгих "щупаний" выяснили, что вся вв часть у меня в полном порядке — датчик холла выдаёт стабильные импульсы (нагядно всё увидел на графике), катушка работает также исправно. То есть, проблема лежит где-то в системе питания. Но обо всё по порядку.
Подключили к осциллографу лямбда-зонд. Прогрели. Грели долго. Смотрим-щупаем. Работает, но почему-то только после того, как погазуешь несколько секунд больше 2000 об, а на холостых от зонда молчок — никаких импульсов. Валера говорит: "Есть мнение, что на лямбде, где предусмотрен подогрев, он должен быть обязательно подключен". Ну нам стало интересно, подключили белые провода подогрева (один на массу, другой кинули напрямую на аккумулятор). И что же мы увидели? Действительно, лямбда стала выдавать импульсы и на холостых, и на невысоких оборотах. Вывод — на лямбде, где предусмотрен подогрев, он должен быть обязательно подключен, иначе на хх и низких оборотах она работать не будет!
К сожалению, моей проблемы с холостыми это не решило, т.к. даже с подключенным подогревом лямбда показывает бедную смесь на холостых. Это, скорее всего, и является причиной потряхиваний на холостых. Надо искать или подсос воздуха, или засорение топливного жиклёра хх или ещё какие-то причины обеднения смеси на хх. Карб (не разбирая) мы попшикали клинером и продули (куда был доступ) сжатым воздухом. Безрезультатно. Будем копать дальше.
P.S. Так как было уже поздно, сделал "времянку" — "минус" подогрева лямбды подключил на тот же болтик, куда и массу лямбды, а "плюс" — на выход силового плюса с реле ближнего света (предыдущий хозяин делал подключение ближнего через реле, с питанием с аккумулятора через предохранитель, реле стоит в корпусе фары). Ток потребления подогревателя лямбды 8-12 ампер, предохранитель и проводка на ближний выдержат такую прибавку).
Затраты:
— Лямбда-зонд Bosch 0 258 005 133 1100р.
— Ответная часть разъёма лямбда-зонда 150р.
— Диагностика 400р.
Давно мучает меня расход топлива и догадки о неисправной лямбде забегали в голову… а тут путем самодиагностики была поймана ошибка "13" — датчик кислорода — обрыв.
Покурив гугл я только подтвердил догадки о "скромной стоимости" сего датчика для C20NE. Но вместе с тем была найдена замена на датчик Bosch 0 258 005 133 от ВАЗа(2110). Полезную информацию по инсталляции смог зачерпнуть в БЖ у Romka-Gorets , за это ему отдельное спасибо))
Сами датчики устроены одинаково, за исключением кол-ва проводов…
В родной Лямбде три провода(2 белых и чёрный) а на десяточном четыре провода(2 белых, чёрный и серый). два белых нужно соеденить с двумя белыми(это подогрев лямбды), чёрный с чёрным(это сигнальный провод) а для серого пускаем дополнительный провод и прикручиваем его к массе.
Так как фишки разные, а ответного разъёма я не нашел, было решено срезать у основания родную проводку и перепаять к ВАЗовской лямбде, массу пустил на прямую.
Как не странно открутить лямбду смог довольно быстро, собственно как и поставить новую.

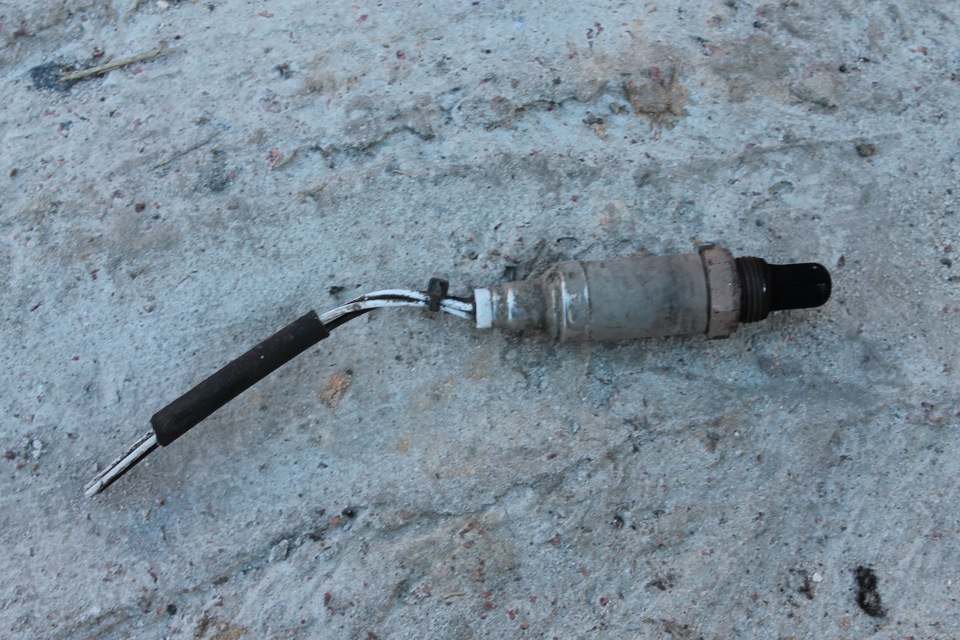

А вот и виновница торжества.
Проверить расход пока не могу т.к. после установки лямбда-зонда понесла меня нечистая разобрать расходомер, ведь он тоже может существенно влиять на расход… о чем я уже 18 раз пожалел, но это уже совсем другая история…
З.Ы. Не будь редиской нажми кнопку! )
Уважаемые покупатели, во избежание ошибок при отправке датчика кислородного, в строке "Комментарий" указывайте модель вашего автомобиля и год выпуска.
Датчик кислорода, чаще всего заменяется следующими терминами: О2-датчик, лямбда зонд (ЛЗ). Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.
Жесткие экологические нормы давно узаконили применение на автомоб илях каталитических нейтрализаторов (в обиходе – катализатор ы) – устройств, способствующих снижению содержания вредных веществ в выхлопных газах. Катализатор вещь хорошая, но эффективно работает лишь при определенных условиях. Без постоянного контроля состава топливно-воздушной смеси обеспечить катализаторам «долголетие» невозможно – вот тут и приходит на помощь датчик кислорода.
Другие артикулы товара и его аналогов в каталогах: 21120-3850010-20.
Особенности изделия:
Датчик кислорода ВАЗ 2110 (обозначение по каталогу " BOSCH " 0 258 005 133 ) , предназначен для контроля состава топливно-воздушной смеси и устанавливается в автомобилях оборудованных электронной системой управления двигателем .
ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120.
Название датчика происходит от греческой буквы λ (лямбда) , которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится 1 часть топлива, l равна 1 (график 1). «Окно» эффективной работы катализатора очень узкое: l=1±0,01. Обеспечить такую точность возможно только с помощью систем питания с электронным (дискретным) впрыском топлива и при использовании в цепи обратной связи лямбда-зонда.
Избыток воздуха в смеси измеряется весьма оригинальным способом – путем определения в выхлопных газах содержания остаточного кислорода (О2). Поэтому лямбда зонд и стоит в выпускном коллекторе перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлив а (ЭБУ) , а тот в свою очередь оптимизирует состав смеси путем изменения количества подаваемого в цилиндры топлива. На некоторых современных моделях автомобилей имеется еще один лямбда-зонд. Расположен он на выходе катализатора . Этим достигается большая точность приготовления смеси и контролируется эффективность работы катализатора (рис. 1).
График 1. Зависимость мощности двигателя (P) и расхода топлива (Q) от коэффициента избытка воздуха (l) Полное сгорание и максимальная мощность достигается при l=1.
Рис. 1. Схема l-коррекции с одним и двумя датчиками кислорода двигателя 1 – впускной коллектор; 2 – двигатель; 3 – блок управления двигателем; 4 – топливная форсунка; 5 – основной лямбда-зонд; 6 – дополнительный лямбда-зонд; 7 – каталитический нейтрализатор.
Принцип работы Лямбда-зонд действует по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее напылены токопроводящие пористые электроды из платины. Один из электродов «дышит» выхлопными газами, а второй – воздухом из атмосферы (рис.2). Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400оС.
Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.
При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков положения дроссельной заслонки , темпе ратуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97 Ј l Ј 1,03) напряжение на его выходе изменяется скачком в интервале 0,1 — 0,9 В. (график 2).
Кроме циркониевых, существуют кислородные датчики на основе двуокиси титана (TiO2). При изменении содержания кислорода (О2) в отработавших газах они изменяют свое объемное сопротивление. Генерировать ЭДС титановые датчики не могут; они конструктивно сложны и дороже циркониевых, поэтому, несмотря на применение в некоторых автомобилях (Nissan, BMW, Jaguar), широкого распространения не получили.
Для повышения чувствительности лямбда-зондов при пониженных температурах и после запуска холодного двигателя используют принудительный подогрев. Нагревательный элемент (НЭ) расположен внутри керамического тела датчика и подключается к электросети автомобиля (рис. 3).
График 2. Зависимость напряжений лямбда-зонда от коэффициента избытка воздуха (l) при температуре датчика 500-800оС
А – условная точка средних показаний (Uвых » 0,5 В, при l=1,0). (Обогащение смеси (уменьшение О2 в выхлопе). Обеднение смеси (увеличение О2 в выхлопе).
Рис. 3. Конструкция датчика кислорода с подогревателем
1 – керамическое основание; 2, 8 – контакты НЭ; 3 – нагревательный элемент (НЭ); 4 – твердый электролит ZrO2 с напыленными платиновыми электродами; 5 – защитный кожух с прорезями; 6 – металлический корпус с резьбой крепления; 7 – уплотнительное кольцо; 9 – выводы датчика.
Если ЛЗ «врет». В этом случае ЭБУ начинает работать по усредненным параметрам, записанным в его памяти: при этом состав образующейся топливно-воздушной смеси будет отличаться от идеального.
В результате появится повышенный расход топлива, неустойчивая работа двигателя на холостом ходу, увеличение содержания СО в отработавших газах, снижение динамических характеристик, но машина при этом остается на ходу.
В некоторых моделях автомобилей ЭБУ реагирует на отказ лямбда-зонда очень серьезно и начинает так рьяно увеличивать количество подаваемого в цилиндры топлива, что запас горючего в баке «тает» на глазах, из трубы валит черный дым, СО «зашкаливает», а двигатель «тупеет» и на ближайшую СТО Вам, скорее всего, придется добираться на буксире.
Перечень возможных неисправностей лямбда зонда достаточно большой и некоторые из них (потеря чувствительности, уменьшение быстродействия) самодиагностикой автомобиля не фиксируются. Поэтому окончательное решение о замене датчика можно принять только после его тщательной проверки, которую лучше всего поручить специалистам.
Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут – ЭБУ не распознает «чужие» сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует».
При сгоревшем или отключенном лямбда зонде содержание СО в выхлопе возрастает на порядок: от 0,1 – 0,3% до 3 – 7% и уменьшить его значение не всегда удается, т. к. запаса хода винта качества смеси может не хватить. В автомобилях, система l-коррекции которых имеет два кислородных датчика, дело обстоит еще сложнее. В случае отказа второго лямбда-зонда (или «пробивки» секции катализатора) добиться нормальной работы двигателя практически невозможно.
Универсальный лямбда зонд DELPHI – наиболее уязвимый датчик автомобиля с системой впрыска. Его ресурс составляет 40 – 80 тыс. км в зависимости от условий эксплуатации и исправности двигателя. Плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливно-воздушная смесь, сбои в системе зажигания сильно сокращают срок его службы.
Применение этилированного бензина категорически недопустимо – свинец «отравляет» платиновые электроды лямбда зонда за несколько бесконтрольных заправок.
Рис. 2. Схема лямбда зонда bosch на основе диоксида циркония, расположенного в выхлопной трубе
1 – твердый электролит ZrO2; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – «сигнальный контакт»; 6 – выхлопная труба.
Рис. 4. Контактные выводы наиболее распространенных циркониевых лямбда-зондов
а – без подогревателя; б, с – с подогревателем.
* цвет вывода может отличаться от указанного.
Рекомендованный заводом-изготовителем лямбда зонд DELPHI и сходные по конструкции циркониевые датчики взаимозаменяемы. Возможна замена неподогреваемых датчиков на подогреваемые (но не наоборот!). Однако при этом может возникнуть проблема несовместимости разъемов и отсутствия в машине цепи питания для нагревателя лямбда зонда.
