Купив круза стал я бороздить просторы интернета в поиске акссесуаров и чего то интересного. Была необходимость в кнопке открытия багажника в салоне авто так как некоторые не могут найти кнопку на сабле что бы открыть багажник, а я сижу в машине, а если двиг заведен то и с ключа не открыть, приходится глушить или вылазить открывать. И нашел я вот такую кнопочку
но цена её кусалась 1500 рублей было жалко. Забил на это и ездил без кнопки. Потом вышел вот такой вариант кнопки
цена её была 2500 рублей, потом я нашел и за 1500 рублей, но у меня уже был доводчик 3-ей версии за который я отдавал 1500 руб и куда девать его я не знал если купить другой доводчик с кнопкой. Опять я остаюсь без кнопки.
Совсем недавно я нахожу в интернете опять вот такую кнопку, но за 1000 рублей это цена меня уже устраивала.
Так как машина у меня в полной комплектации то индикаторы у меня уже есть и я подумал что её будет установить то, подключил разъемы и протянул один провод именно на кнопку открытия багажника, но не тут то было хотел посмотреть как установить, но ни кто не устанавливал. Нашел инструкцию по установке на китайском, но для тех у кого нет индикаторов совсем, не оч понятно и понял что мне нужно будет обрезать родной штекер и методом тыка подключать потому что какой куда провод не известно, еще спалишь чего. В итоге я отказался и этого варианта и от доводчика стекол с кнопкой.
Позже я нахожу здесь на драйве версию установки кнопки от ваз 2110, которая мне больше всего понравилась, и колхоза я тут не увидел как некоторые пишут.
С её установкой все очень просто нам понадобится:
1. Сама кнопка 60 руб
2. Провод 2 метра 100 руб
3. Разъемы мама 5 руб
4. Термоусадка 30 руб
5. Коннектор 5 руб
6. Зажим как мама но под болт 5 руб
7. Шуруповерт, сверло-перо на 22мм, зажигалка или строительный фен, нож, пасатижы

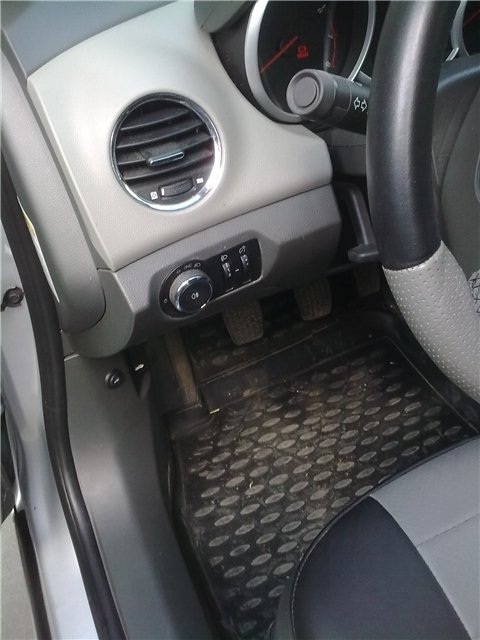

Если все приготовили вперед устанавливать. Открываем передние двери, снимаем пластмассовые боковины центральной консоли, снимаем водительский порог и заодно смотрим где проделать отверстие, я сделал как можно выше. Берем порог и шуруповерт со сверлом-перо на 22мм сядет с небольшим усилием отлично и сверлим дырочку, вставляем туда кнопку согнув контакты в сторону двери это видно на фото( это в моем случае так как я сделал как можно выше, провода уперлись в кузов)
Огромное СПС и Респект "Pavlon", я себе сделал по этому примеру.
Данные взяты с сайта: www.chevrolet-cruze-samara.ru/t104-topic
Вот решил себе поставить Кнопку открытия багажника, кнопка на самом багажнике сломалось не хочу делать её из-за того что пишут она снова ломается, вот и вычитал по той ссылке которую указал выше, как ставить и куда подсоединять провода.
Что для этого нам понадобится:
1. Кнопка багажника (Фото 1) — 55 Руб.;

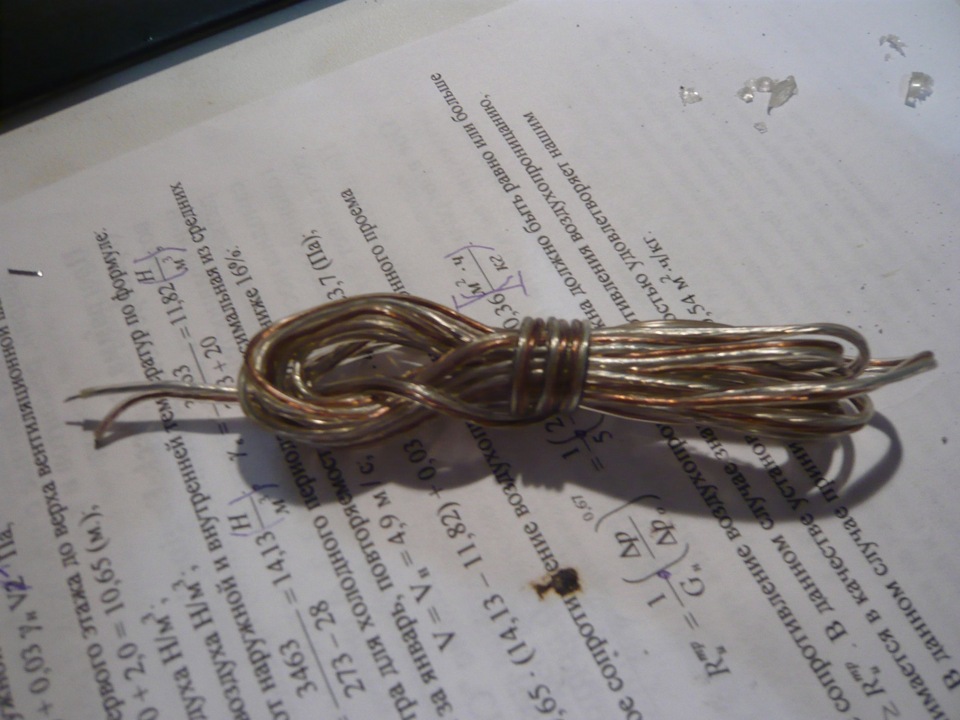

2. 2-а метра провода (Фото 2), в зависимости, куда вы хотите её поставить
(Они у меня были, вам возможно придётся купить, нужны они тут тонкие, ток небольшой).

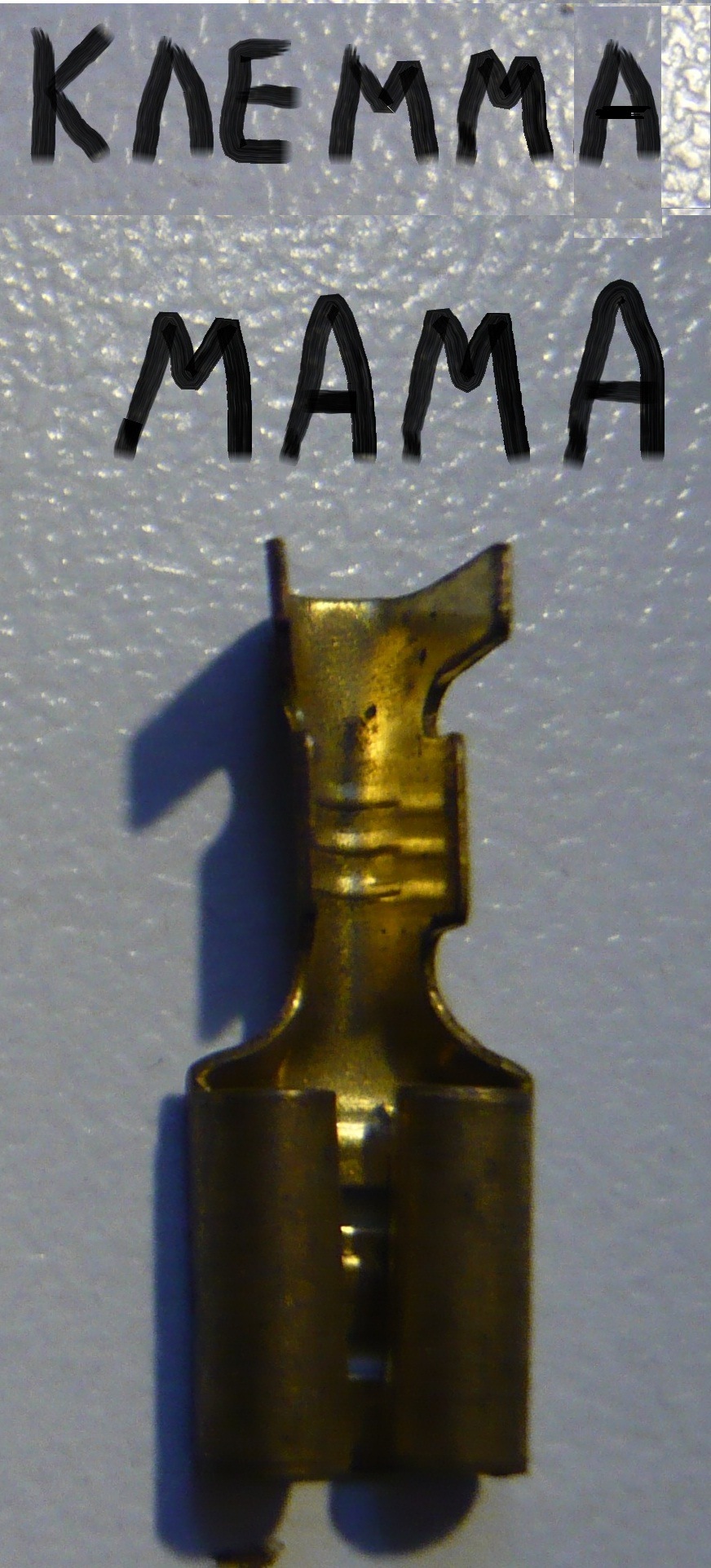

3. 2-е клеммы "МАМЫ" (Фото 3), если делать хорошо, то нужно делать ими
(Они у меня были, вам возможно придётся купить, нужны они тут тонкие, ток небольшой).
Разъём куда врезаться:
Что нам для этого нужно, снять боковую (правую) крышку КПП

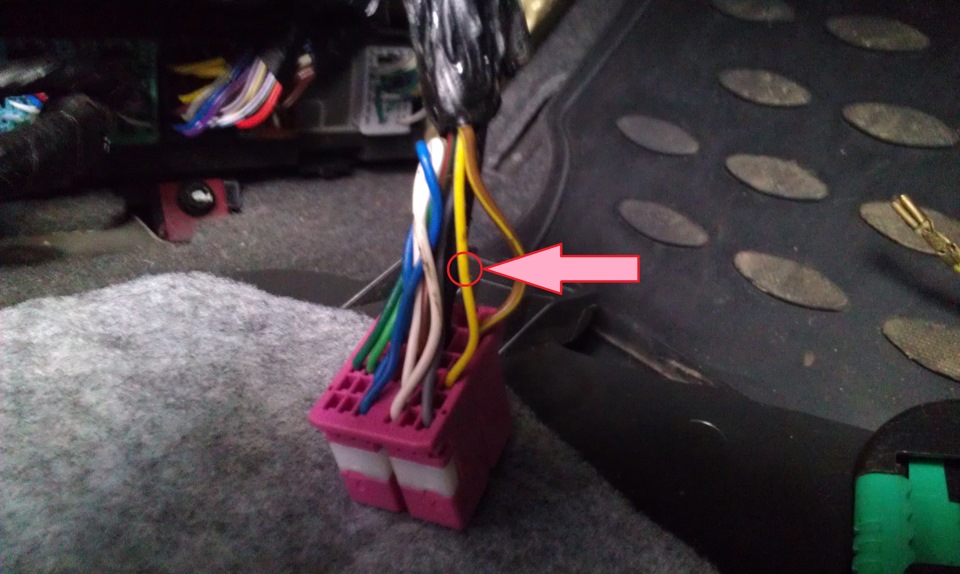

Разъём розовый 2-й от моторного отсека по счёту (Фото 5).
Там один жёлтый провод с синей полосой (Фото 6).
К кнопке открывания багажника можно подключить 3-и клеммы с проводами.
Нам нужны 2-е параллельные клеммы (Фото 7).
Одну из них я подключил к пункту указанному выше — Разъём куда врезаться.
Вторую подключил к массе автомобиля (Кронштейн находится рядом).
Итог – кнопка открывает багажник (даже при включённом двигателе).
Важно!
После подключения проводов, разъём вставить в блок управления,
иначе Работать не будет.
Теперь нам нужно выбрать куда её поставить:

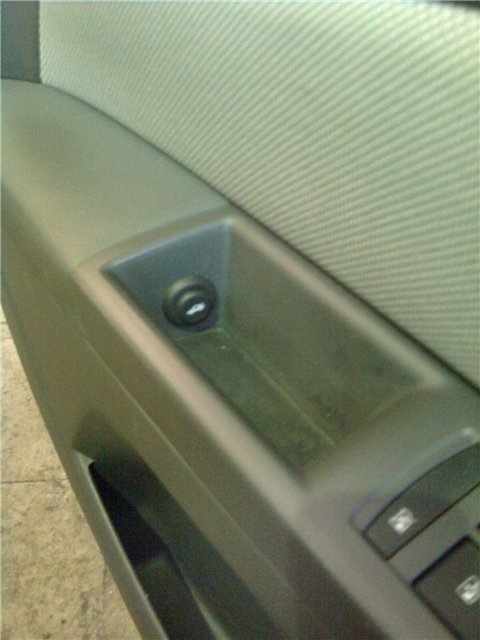

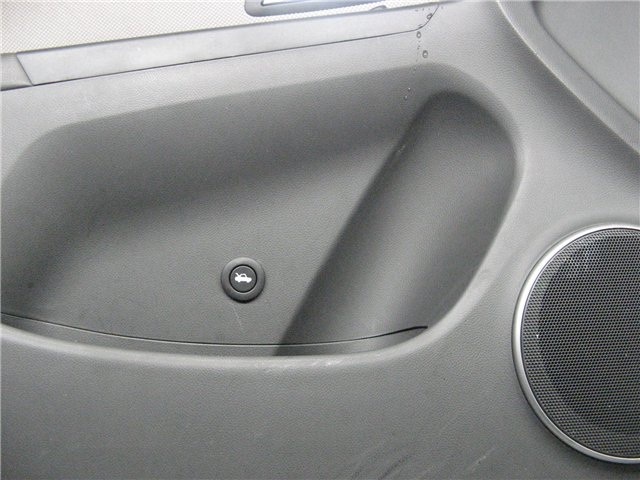

Варианты установленных салонных кнопок.
Вариант, который выбрал я (Фото 12):
Как я устанавливал Кнопку открывания багажника:

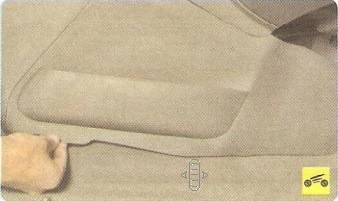

1. Снимаем боковую (левую) крышку КПП;
2. Выбрал место установки;
3. Отметил на нём круг по контору Кнопки;

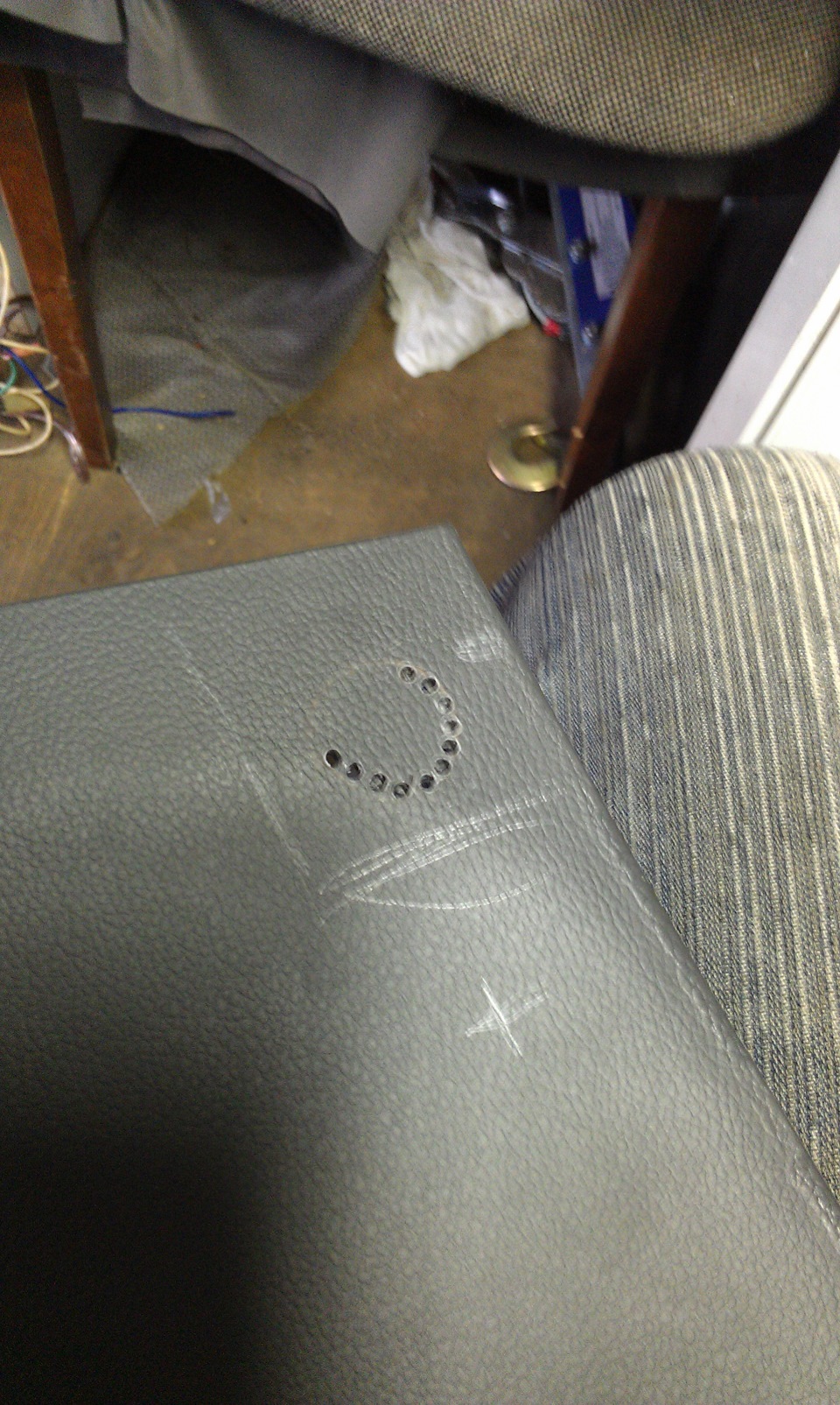

4. Высверливаю этот контр внутри круга, сверлом 3 мм. (Фото 13);
5. После сверления по кругу, вырезаем этот круг по отверстиям (Фото 14);
6. Обрабатываем отверстия напильникам и убираем заусенцы по контору;
7. Вставляем Кнопку в обработанное отверстие;
8. Подключаем провода к Кнопке;
9. Ставим обратно боковую (левую) крышку КПП.
Вот что получилось: (Фото 15)
П.С.: Да хочу уточнить одну Самую важную деталь
При закрытом центральном замке — эта кнопка не работает
(во избежании открывания багажника при движении авто)
Как раз в моём варианте её можно нажать ногой (((
Цена вопроса: 55 ₽ Пробег: 19730 км
Chevrolet Cruze 2009, двигатель бензиновый 1.8 л., 141 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Chevrolet Cruze, 2013
Chevrolet Cruze, 2011
Chevrolet Cruze, 2011
Chevrolet Cruze, 2012
Смотрите также
Комментарии 109
Покупал кнопку от ваз 2110.маленький нюанс в проводке на розовой фишке.там есть ярковыраженный желто-синий провод я сразу к нему примотался и конечно ничего не заработало.нужный проводок жёлтый с тонкой в моем случае тёмно-синей полоской.не путайте.
Где такую кнопку можно купить?
У меня кнопка багажника отказала вот поэтому и решил в салоне сделать и все работало а тут раз и отказало может какой предохронитель погорел
Возможно и так.
Нужно смотреть.
Если у тебя есть тестер прозвони цепь отказанной копки на багажнике.
Да у меня такая проблема возникла может что подскажешь сделал все как надо все работало и в один день отказало менял и кнопку уже и место подключения проверял все нормально а работать не работает
ты кнопку на багажнике отключил или нет ?
у нас проблемы у всех крузоводов с кнопкой.
она окисляется что бы ты с ней не делал )))
Поэтому я её сразу же отключил (тупо отсоединил клемму и всё)
попробуй это сделать и проверь
потом отпиши может что ещё вспомню
удачи
Как связаться с тем чья это идея
там вообще то есть ссылка на то место где я брал идею.
Супер все работает спасибо
Вопрос такой по кнопке, к жёлтому с синей полосой, просто подвязать один конец с кнопки, а второй бросить на массу.Работает по минусу, а не плюсу?

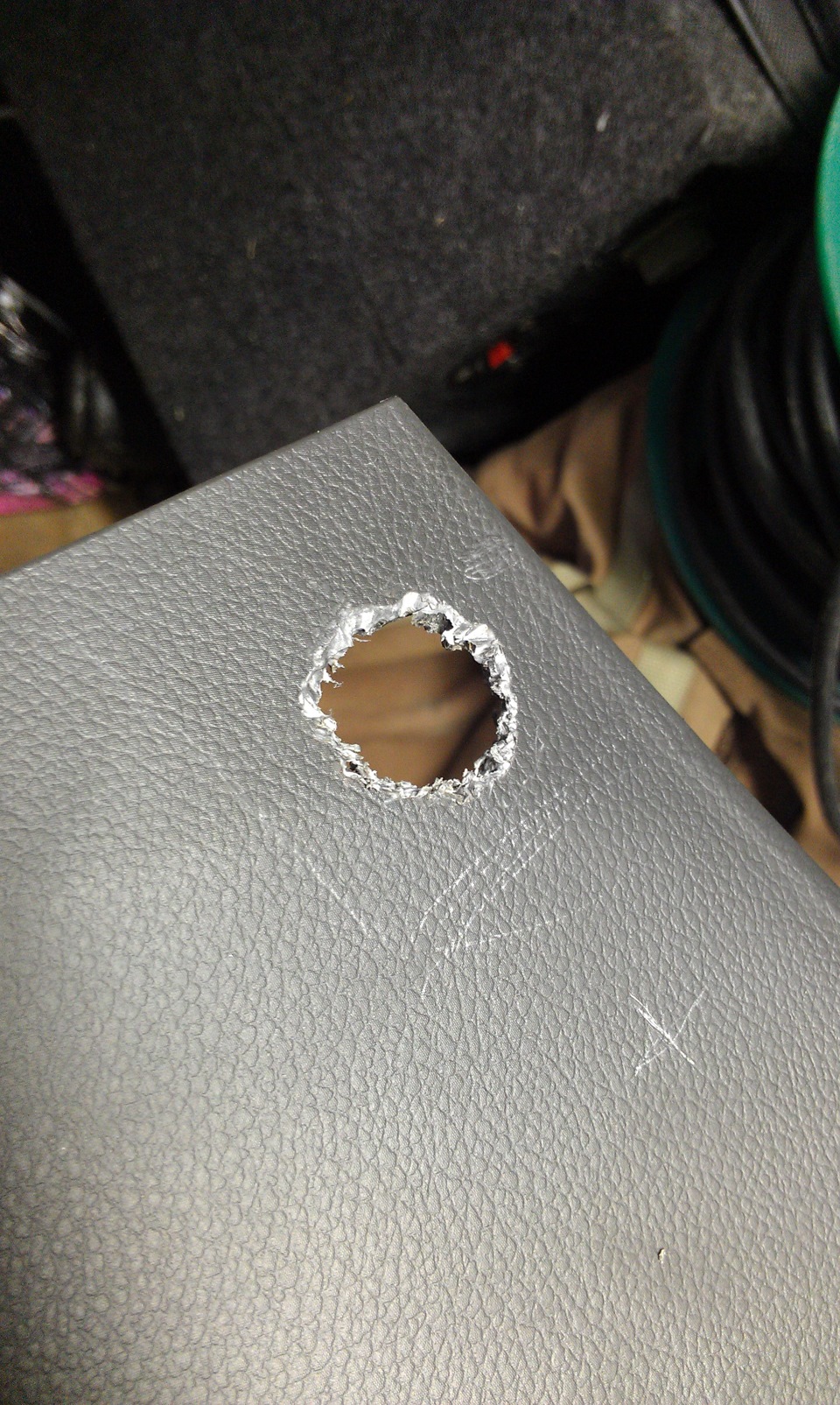

Кашмар дыруху забацал. Фрезой что не резал то…
У меня такая приколюха. Стоит сигналка. Так вот если закрываю и открываю машину с брелка сигналки, то кнопка на крышке багажника не работает. И открыть я его могу либо с брелка сигналки, либо кнопкой штатного ключа. Но кнопка на крышке багажника активируется если нажать кнопку разблокировки дверей в салоне. И вот мне интересно будет ли доп кнопка открывать багажник, или также придется сначала нажать разблокировку дверей а потом эту кнопку. В принципе мне нужна она только для той ситуации, когда двигатель работает, а кнопка на багажнике примерзла, зимой такое часто бывает)
Только после разблокировки дверей.
К сожалению по другому не получится (((
Ну что же ладно, все лучше чем ждать когда оттает)… Как вариант можно новый провод бросить плюсовой и кнопку, и тогда независимо будет работать, но это совсем другая история и лишний гемор)))))
Во время эксплуатации автомобиля нередки поломки или непредвиденные происшествия с оборудованием машины. Одним из таких неприятных случаев является поломка кнопки багажника автомобиля Chevrolet Cruze.
Ниже в статье указаны возможные поломки узла и способы ее устранения.
Причины почему не работает кнопка
Кнопка открывания багажника на модели Chevrolet Cruze ломается ввиду крайне неудачного расположения. Инженерный просчет, в виде установки элемента с наружной стороны автомобиля, подвергает деталь постоянным воздействиям агрессивной среды.
Во время эксплуатации на копку часто попадает вода, грязь или снег. Это приводит к быстрому разрушению уплотнителей. Иногда случается так, что поездка на мойку может также привести к поломке.
Основными причинами выхода из строя узла становятся такие факторы:
- Окисление контактной группы расположенной внутри клавиши. В связи с чем происходит ухудшение реакции элемента на манипуляции водителя.
- Короткое замыкание контактных пар. При попадании жидкости или грязи может произойти непроизвольное замыкание рабочих контактов. В дальнейшем по этой причине возможно произвольное срабатывание узла и открытие багажника.
Фундаментом для подобных проблем является два вопроса:
- неудачное расположение;
- посредственная герметизация узла.
Замена кнопки открывания багажника
Процедура замены применяется в случае выхода из строя или ревизии. Иногда ремонт неработающей клавиши ограничивается только ее заменой.
Сам процесс технически прост. Для этого потребуется выполнить такие действия:
- При помощи ключа открыть крышку багажника.
- Далее нужно демонтировать фиксаторы из обшивки. Всего имеется 12 пластиковых элементов, которые очень капризны к приложению силы. Могут сломаться. Следовательно, изымать застежки нужно очень аккуратно.
- На торцевой части крышки багажника снимается защитный колпачок замка. Процедура выполняется крайне аккуратно – пластик нежный, боится резких движений.
- Следующим этапом производится демонтаж обшивки.
- Далее при помощи ключа на «10» необходимо отвинтить крепления монтажной планки подсветки номерных знаков. Эта же деталь располагает на себе кнопку.
Сборку необходимо провести в обратной последовательности.
Артикулы и стоимость оригинальной кнопки и аналогов
Существует несколько разновидностей и аналогов кнопки открытия багажника для автомобиля Chevrolet Cruze в кузове седан. Такое положение дел обусловлено высокой стоимостью оригинальной запчасти, которая начинается от 2000 рублей. Поэтому многие любители пытаются найти аналоги.
Ниже представлены артикулы оригинала и аналога:
| Артикул | Оригинал / Аналог |
|---|---|
| 95107229 | оригинал |
| 9012141 | аналог |
| 95107229NM | аналог |
| AK95107229 | аналог |
| BU95107229DW | аналог |
Купить аналог для машины в кузове седан в Москве можно по цене от 500 до 700 рублей.
Распространенность решения вызвана схожестью конструкции и более низкой стоимостью. Однако оригинал обладает гораздо лучшей влагозащитой и надежностью.
Требуемые инструменты
Ввиду простоты демонтажа, потребуется минимальный комплект инструментов для выполнения процедуры.
- Плоская отвертка или аналогичный инструмент. Также возможно использовать специальные ключи для снятия клипс.
- Обычный рожковый ключ под номером 10.
Такой нехитрый набор приспособлений достаточен для эффективного демонтажа изделия.
Ремонт и доработка вышедшей из строя кнопки багажника
Иногда случается, что крышка открывается при сигнале с брелока, но отказывается слушаться во время нажатия на кнопку багажника. В таком случае, возможно, получится не сразу менять деталь, а устранить неисправность самостоятельно.
Чтобы быстро починить машину, необходимо придерживаться следующих указаний:
- При помощи стандартного инструмента снимается сама клавиша.
- Далее необходимо расколоть корпус на две части. Разбирается конструкция тупым ножом или тонкой отверткой на две части. Скреплены половинки пластиковыми фиксаторами, поэтому желательно проявить осторожность.
- Из разобранного корпуса достается нерабочая кнопка и меняется на новую. Сам элемент можно купить в обычном магазине электроники или на рынке. Стоимость примерно 40–50 рублей.
- К новой детали припаивается два провода по аналогии с оригиналом.
- Используя силиконовый герметик, нужно зафиксировать изделие внутри корпуса.
Установка дополнительной кнопки открытия багажника в салон
Некоторые автолюбители, устав от извечных ремонтов узла, решаются на перенос кнопки багажника в салон автомобиля.
Последовательность действий в этом случае следующая:
- Подбирается длина провода новой клавиши. Рекомендуется, чтобы кабель был не менее 3 метров.
- Полностью снять все элементы центральной консоли, мешающие установке. Делать это нужно максимально аккуратно, чтобы не повредить нежный пластик.
- Установить узел в заранее определенном месте.
- Надежно соединить всю проводку. Для предотвращения перебоев в работе следует отрезать провода, установленные в стандартном месте.
- Собрать все в обратном порядке.
Таким образом выполняется процедура. Имея 30–40 минут свободного времени и нехитрого комплекта инструментов, можно избежать дополнительных растрат на услуги механиков СТО.
