Centurion nad v2 инструкция

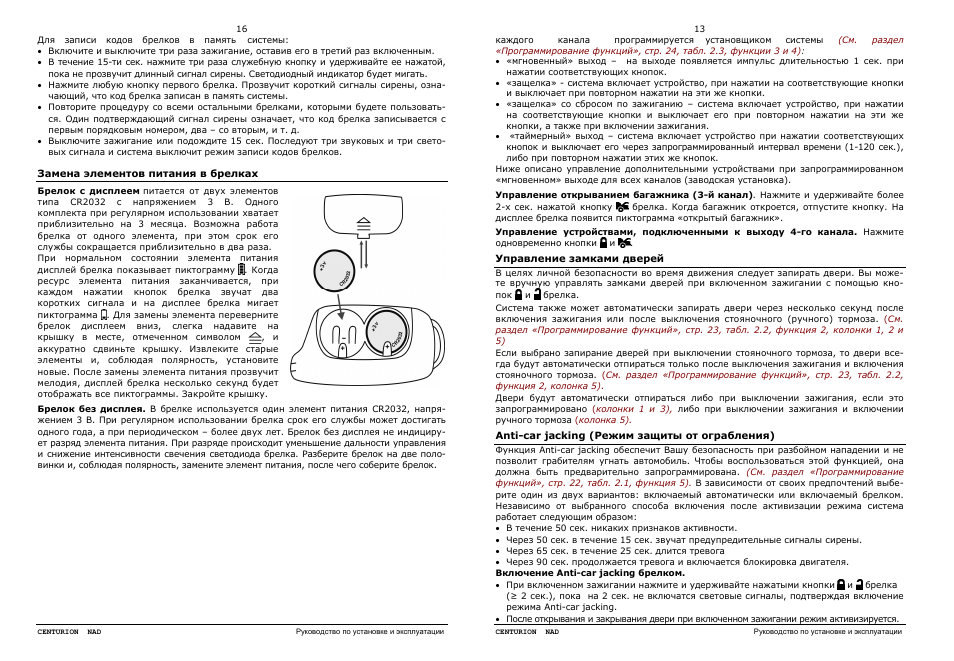

Для записи кодов брелков в память системы:
· Включите и выключите три раза зажигание, оставив его в третий раз включенным.
· В течение 15-ти сек. нажмите три раза служебную кнопку и удерживайте ее нажатой,

пока не прозвучит длинный сигнал сирены. Светодиодный индикатор будет мигать.

· Нажмите любую кнопку первого брелка. Прозвучит короткий сигналы сирены, озна-

чающий, что код брелка записан в память системы.

· Повторите процедуру со всеми остальными брелками, которыми будете пользовать-

ся. Один подтверждающий сигнал сирены означает, что код брелка записывается с
первым порядковым номером, два – со вторым, и т. д.

· Выключите зажигание или подождите 15 сек. Последуют три звуковых и три свето-

вых сигнала и система выключит режим записи кодов брелков.

Замена элементов питания в брелках

Брелок с дисплеем питается от двух элементов
типа CR2032 с напряжением 3 В. Одного
комплекта при регулярном использовании хватает
приблизительно на 3 месяца. Возможна работа
брелка от одного элемента, при этом срок его
службы сокращается приблизительно в два раза.
При нормальном состоянии элемента питания
дисплей брелка показывает пиктограмму . Когда
ресурс элемента питания заканчивается, при
каждом нажатии кнопок брелка звучат два
коротких сигнала и на дисплее брелка мигает
пиктограмма . Для замены элемента переверните
брелок дисплеем вниз, слегка надавите на
крышку в месте, отмеченном символом

аккуратно сдвиньте крышку. Извлеките старые
элементы и, соблюдая полярность, установите
новые. После замены элемента питания прозвучит
мелодия, дисплей брелка несколько секунд будет
отображать все пиктограммы. Закройте крышку.
Брелок без дисплея. В брелке используется один элемент питания CR2032, напря-
жением 3 В. При регулярном использовании брелка срок его службы может достигать
одного года, а при периодическом – более двух лет. Брелок без дисплея не индициру-
ет разряд элемента питания. При разряде происходит уменьшение дальности управления
и снижение интенсивности свечения светодиода брелка. Разберите брелок на две поло-
винки и, соблюдая полярность, замените элемент питания, после чего соберите брелок.

Руководство по установке и эксплуатации

«Программирование функций», стр. 24, табл. 2.3, функции 3 и 4)

· «мгновенный» выход – на выходе появляется импульс длительностью 1 сек. при

нажатии соответствующих кнопок.

· «защелка» — система включает устройство, при нажатии на соответствующие кнопки

и выключает при повторном нажатии на эти же кнопки.

· «защелка» со сбросом по зажиганию – система включает устройство, при нажатии

на соответствующие кнопки и выключает его при повторном нажатии на эти же

кнопки, а также при включении зажигания.

· «таймерный» выход – система включает устройство при нажатии соответствующих

кнопок и выключает его через запрограммированный интервал времени (1-120 сек.),
либо при повторном нажатии этих же кнопок.

Ниже описано управление дополнительными устройствами при запрограммированном
«мгновенном» выходе для всех каналов (заводская установка).
Управление открыванием багажника (3-й канал). Нажмите и удерживайте более
2-х сек. нажатой кнопку

брелка. Когда багажник откроется, отпустите кнопку. На

дисплее брелка появится пиктограмма «открытый багажник».
Управление устройствами, подключенными к выходу 4-го канала. Нажмите
одновременно кнопки и

Управление замками дверей

В целях личной безопасности во время движения следует запирать двери. Вы може-

те вручную управлять замками дверей при включенном зажигании с помощью кно-
пок и брелка.
Система также может автоматически запирать двери через несколько секунд после
включения зажигания или после выключения стояночного (ручного) тормоза.

раздел «Программирование функций», стр. 23, табл. 2.2, функция 2, колонки 1, 2 и
5)

Если выбрано запирание дверей при выключении стояночного тормоза, то двери все-
гда будут автоматически отпираться только после выключения зажигания и включения
стояночного тормоза.

(См. раздел «Программирование функций», стр. 23, табл. 2.2,

функция 2, колонка 5).

Двери будут автоматически отпираться либо при выключении зажигания, если это
запрограммировано

либо при выключении зажигания и включении

Anti-car jacking (Режим защиты от ограбления)

Функция Anti-car jacking обеспечит Вашу безопасность при разбойном нападении и не
позволит грабителям угнать автомобиль. Чтобы воспользоваться этой функцией, она
должна быть предварительно запрограммирована.

(См. раздел «Программирование

функций», стр. 22, табл. 2.1, функция 5).

В зависимости от своих предпочтений выбе-

рите один из двух вариантов: включаемый автоматически или включаемый брелком.
Независимо от выбранного способа включения после активизации режима система
работает следующим образом:
· В течение 50 сек. никаких признаков активности.
· Через 50 сек. в течение 15 сек. звучат предупредительные сигналы сирены.
· Через 65 сек. в течение 25 сек. длится тревога
· Через 90 сек. продолжается тревога и включается блокировка двигателя.
Включение Anti-car jacking брелком.
· При включенном зажигании нажмите и удерживайте нажатыми кнопки и брелка

(≥ 2 сек.), пока на 2 сек. не включатся световые сигналы, подтверждая включение
режима Anti-car jacking.

· После открывания и закрывания двери при включенном зажигании режим активизируется.

CENTURION NAD Руководство по установке и эксплуатац.

Руководство по установке и эксплуатации

включении зажигания.
· Режим включается автоматически при каждом включении зажигания.
· После открывания и закрывания двери при включенном зажигании режим активизи-

Выключение Anti-car jacking. В течение 15 сек., когда звучат предупредительные
сигналы сирены, режим может быть выключен нажатием на служебную кнопку. Чтобы
выключить Anti-car jacking на других этапах:
· Выключите и включите зажигание
· Введите PIN код, если он запрограммирован или нажмите служебную кнопку, если

PIN код не запрограммирован. Система выключит тревогу и блокировку двигателя.

Функции системы, возможные только для брелка с дисплеем

Установка часов, будильника и таймера обратного отсчета. Нажмите одновре-
менно и удерживайте около 3 сек. кнопки

брелка до появления 2 звуковых

сигналов и мигающих часов. Для увеличения (уменьшения) выбранного параметра
нажмите кнопку

( ). Для выбора "часы/минуты" нажмите кнопку .

Для перехода к установке будильника нажмите кнопку

. Для выбора "часы/минуты/ON(OFF)" нажмите кнопку . Для увеличе-

ния (уменьшения) выбранного параметра нажмите кнопку

Для перехода к установке таймера обратного отсчета (таймер может быть полезен на
платной парковке, предупреждая звуковыми сигналами об истечении времени)
нажмите кнопку

"часы/минуты/ON(OFF)" нажмите кнопку . Для увеличения (уменьшения) выбранного
параметра нажмите кнопку

Для сохранения изменений нажмите и удерживайте около 2 сек. одновременно
кнопки

Для прерывания сигналов будильника или таймера обратного отсчета нажмите кнопку

Быстрая установка таймера обратного отсчета. Вы можете выбрать одно из пре-
дустановленных значений времени для таймера обратного отсчета: 10 мин, 20 мин, 30
мин, 1 ч, 1 ч 30 мин, 2 ч или 0:00 (при этом таймер будет выключен). Нажмите одно-
временно и удерживайте кнопки

брелка до звукового сигнала и надписи Р01,

затем нажмите и удерживайте в течение 2 сек. кнопку

. Далее с помощью кнопки

выберите требуемое значение времени.

Подсветка дисплея: Нажмите кратковременно кнопки

дисплея брелка будет включена примерно на 3 сек.
Запрос состояния системы. Для того чтобы получить информацию о текущем со-
стоянии системы, открытых дверях, капоте/багажнике, нажмите одновременно и удер-
живайте кнопки

брелка до звукового сигнала и надписи Р01, затем коротко

нажмите кнопку .
Примечание. Если на запрос о состоянии системы не последовало ответа, то автомо-
биль находится вне зоны действия брелка и пиктограмма исчезнет с дисплея.
Запрос отчета о тревогах. Для того чтобы получить информацию о пропущенных
тревогах, нажмите одновременно и удерживайте кнопки

и брелка до звукового

сигнала и надписи Р01, затем коротко нажмите кнопку . Информация хранится в
памяти системы до момента включения зажигания.

Руководство по установке и эксплуатации

Включение/выключение блокировки кнопок. Блокировка кнопок брелка
может быть полезна для защиты от случайного нажатия. Нажмите одновременно и
удерживайте кнопки

и брелка до звукового сигнала и надписи Р01, затем нажми-

те и удерживайте в течение 2 сек. кнопку . Брелок подаст сигнал, на дисплее высве-
тится (при выключении пропадет) пиктограмма

Выбор сигналов брелка
Вы можете выбрать режим сигналов брелка, используемых при выполнении команд и в
тревоге: звуковые (по умолчанию), вибро-, или звуковые совместно вибро-сигналами.
Нажмите одновременно и удерживайте кнопки

брелка до звукового сигнала и

надписи Р01, затем нажмите и удерживайте в течение 2 сек. кнопку .

Звуковые сигналы при нажатии кнопок брелка
По умолчанию при нажатии кнопок брелок реагирует короткими звуковыми сигналами.
Для отключения или включения этих сигналов нажмите одновременно и удерживайте
кнопки

брелка до звукового сигнала и надписи Р01, затем нажмите и

удерживайте в течение 2 сек. кнопку .

Вызов водителя из салона автомобиля
Для передачи сигнала вызова водителю при выключенном зажигании нажмите слу-
жебную кнопку и удерживайте её нажатой, пока не прозвучит короткий сигнал сире-
ны. После этого зазвучит сигнал брелка и на дисплее брелка высветится пиктограмма

. Эта функция также может быть использована для поиска брелка с дисплеем в

Контроль нахождения в зоне действия. Брелок индицирует нахождение автомоби-
ля в зоне действия брелка пиктограммой . Если пиктограмма отсутствует, система
находится вне зоны действия брелка. Если выполнена соответствующая программная
установка (См. раздел «Программирование функций», стр. 23, таблица 2.2, функция
5), то система автоматически проверяет наличие связи между системой и брелком с
дисплеем в режиме охраны каждые 30 мин. В случае её отсутствия звучит пять корот-
ких сигналов брелка. Если функция контроля не запрограммирована, система не осу-
ществляет автоматический контроль нахождения в зоне действия.
Примечание. Использование режима автоматического контроля нахождения в зоне
действия уменьшает срок службы батареи питания брелка.

Экономичный режим. Приемник брелка с дисплеем всегда находится в ожидании
сигнала системы и расходует энергию батарейки. Для того чтобы сохранить ресурс
батареи, когда не требуется получать информацию от системы, брелок можно пере-
вести в экономичный режим. В этом режиме брелок не принимает сигналы системы.
Для включения экономичного режима: нажмите одновременно и удерживайте около
5 сек. кнопки

брелка, пока не прозвучат три звуковых сигнала. На дисплее

брелка будет мигать пиктограмма

. Для выключения экономичного режима нажмите

на любую кнопку брелка.

Запись кодов брелков в память системы

Память системы имеет четыре ячейки для записи кодов брелков. Когда память системы
заполнена, то при записи кодов каждого следующего брелка происходит удаление в
хронологическом порядке кодов брелков ранее записанных в память системы. Коды
одного брелка могут быть записаны в разные ячейки памяти. Для того чтобы удалить
из памяти коды всех записанных ранее брелков, надо четыре раза записать коды тех
брелков, которые будут использоваться.

Выделить → Я нашёл инструкцию для своей автосигнализации здесь! #manualza

Внимание!

Этот товар недоступен для установки, попробуйте выбрать что-то из актуальных предложений:

9-15 V напряжение питания
Работоспособность при температуре от -40 до + 85
Несущая частота радиоканала – 433,92
Масса – 680 гр.
Максимальное количество брелков — 4
1.5 В питание брелка с обратной связью
3 В питание брелка без обратной связи
Страна производитель: Тайвань

Центральный блок управления
Брелок с ЖК-индикатором
1 ЖК, 1 односторонний брелки управления
2-х уровневый встроенный цифровой датчик удара
Датчик вызова водителя
Модуль приемо/передачи
Реле блокировки двигателя
Переключатель Valet
Светодиодный индикатор
8 проводов для установки
2 наклейки на стекло
Инструкция по установке и эксплуатации

Наличие двухсторонней связи
5 отдельных зон охраны
Возможность управления режимом Valet с брелка или переключателя
Программируемый режим пассивного иммобилайзера
Персональный PIN код аварийного отключения
Автоматический режим Anti-Hi-Jack и с брелка
Отключение датчиков при постановке на охрану
Возможность открытия только водительской двери при снятии с охраны
Возможность охраны автомобиля при заведенном двигателе с ключом в замке зажигания
Программируемая пассивная постановка на охрану
Программируемая перепостановка на охрану
Обход неисправной зоны
Возможность запоминания тревог с указанием зоны
Внешняя нормально замкнутая блокировка двигателя
“-” вход для концевиков капота/багажника
Вход для дополнительного датчика
2 силовых выхода на поворотники/габариты до 15 А на канал
Режим “бесшумной” охраны
Режим “паника”
Возврат в предыдущее состояние после перерыва питания
Возможность управления замками при включении/выключении зажигания
Силовой выход управления замками дверей с помощью встроенного реле (до 300 мА)
Слаботочный выход на замок багажника (до 200 мА)
Программируемый выход на контроллер стеклоподъемников
2 программируемых дополнительных канала
Программируемая задержка салонного света на 45 секунд
Световые и звуковые режимы поиска автомобиля
Возможность бесшумного включения/выключения режима охраны
Режим скрытой охраны
Управление алгоритмом программирования системы с помощью кнопки Valet и ключом зажигания
Длительности импульсов центрального замка 0,8/3,5/10/2х0,8
Функция вызова водителя кнопкой на антенном модуле
Возможность подключения к “ручнику”
Дистанционное управления с максимальным радиусом от брелка до машины 100 метров
Дистанционное управления с максимальным радиусом от машины до брелка 400 метров
Максимальный радиус с односторонним брелком – 40 метров
Динамический код управления
Возможность поставки и снятие охраны разными кнопками
4-х кнопочный брелок управления
5 индицируемых охранных зон на брелке
В брелке присутствует вибро режим
Режим напоминания о пропущенной тревоге
Подсветка ЖК-дисплея брелка
Индикация состояния и разряда батареи брелка

Оглавление

CENTURION NAD Руководство по установке и эксплуатац.

Внимание!
