Так же, как и передняя, задняя подвеска BMW Е46 выполнена по независимой схеме и, вопреки утверждениям некоторых не особо щепетильных в вопросах эксплуатации автомобиля личностей, является достаточно надежной. Ее основными составными частями являются продольные и поперечные рычаги, амортизаторы и цилиндрические пружины, а также задний стабилизатор поперечной устойчивости. Следует особенно отметить то обстоятельство, что производитель категорически не рекомендует производить на элементах задней подвески какие-либо сварочные или рихтовочные работы.

В конструкции задней подвески автомобиля BMW E46 используются эффективные газонаполненные гидравлические амортизаторы. Подробнее

Верхняя опора амортизатора задней подвески BMW E46 предназначена для его крепления к кузову автомобиля через специальную прокладку. Подробнее

Карданный вал автомобиля BMW E46 является двусоставной деталью, с помощью которой вращательный момент предается от коробки передач к редуктору. Подробнее

К подрамнику задней подвески (задней балке) автомобиля BMW E46 крепятся практически все основные ее узлы и детали. Подробнее

Ступицы задних колес автомобилей BMW E46 снабжены подшипниками, которые обеспечивают их свободное вращение. Подробнее

Пружины задней подвески автомобиля BMW E46 выполняют функции опоры некоторых ее составных частей, и, разумеется, амортизации. Подробнее

Редуктор заднего моста автомобиля BMW E46 предназначен для передачи вращательного движения карданного вала на правое и левое задние колеса. Подробнее

Задняя подвеска автомобиля BMW E46 в своей конструкции имеет в общей сложности шесть рычагов: по два верхних и нижних поперечных, а также два продольных. Подробнее

Сайлентблоки задней подвески автомобилей BMW E46 предназначены для соединения ряда ее деталей и гашения возникающих при движении колебаний. Подробнее

ШРУСы автомобиля BMW E46 предназначены для передачи крутящего момента непосредственно на его ведущие колеса. Подробнее

Ремонт БМВ 3 : Задняя подвеска BMW 3 (E46)

12.2.1 Задняя подвеска Задняя подвеска Подвеска задних колес 1 — винтовая пружина 2 — стабилизатор поперечной устойчивости 3 — дифференциал 4 — балка 5 — амортизатор 6 — суппорт 7 — продольный рычаг 8 — нижний поперечный рычаг 9 — верхний поперечный рычаг 10 — тормозной диск Автомобиль BMW 3-й серии и.

12.2.2 Снятие и установка заднего амортизатора Снятие и установка заднего амортизатора Амортизатор, пружина подвески и опора амортизатора 1 — гайка, 15 Н•м Самостопорящаяся, обязательно замените 2 — тарелка 3 — гайка с буртиком, 25 Н•м Самостопорящаяся, обязательно замените 4 — пластина усилительная Только для левой стороны автомобил.

12.2.3 Снятие и установка пружин подвески Снятие и установка пружин подвески СНЯТИЕ 1 Маркируйте краской положение соответствующего заднего колеса относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса при стоящем на земле автомобиле. Подни.

1. Автомобили BMW 3 (Е46) 1.0 Автомобили BMW 3 (Е46) 1.1 Идентификационные номера автомобиля 1.3 Приобретение запасных частей 1.4 Технология обслуживания, инструмент и оборудование рабочего места 1.5 Поддомкрачивание и буксировка 1.6 Запуск двигателя от вспомогательного источника питания 1.7 Проверки готовности автомобиля к эксплуатации 1.8 Автомобильные химикалии, масла и смазки 1.9 Диагностика неисправностей

2. Органы управления и приемы эксплуатации 2.0 Органы управления и приемы эксплуатации 2.1 Органы управления и приборы 2.2 Заправка 2.3 Ключи, единый замок и противоугонная система 2.4 Охранная сигнализация* 2.5 Стеклоподъемники 2.6 Люк с подъемно-сдвижной крышкой* 2.7 Сиденья 2.8 Регулировка положения рулевого колеса 2.9 Зеркала 2.10 Системы обеспечения безопасности 2.11 Замок зажигания и запуск двигателя 2.12 Стояночный тормоз 2.13 Ручная коробка переключения передач (РКПП) 2.14 Автоматическая трансмиссия (АТ)* 2.15 Рычаг переключателя указателей поворота / светового сигнала 2.16 Стеклоочистители и стеклоомыватели 2.17 Обогреватель заднего стекла 2.18 Темпостат (автоматика поддержания заданной скорости)* 2.19 Сигнализация аварийного сближения при парковке (PDC)* 2.20 Система автоматической стабилизации устойчивости с регулятором крутящего момента двигателя ASC+T/ Система динамического контроля устойчивости 2.21 Система контроля давления воздуха в шинах (RDC)* 2.22 Освещение и световые приборы 2.23 Отопитель, вентиляция и кондиционер воздуха салона 2.24 Оборудование салона 2.25 Обкатка 2.26 Особенности вождения автомобиля 2.27 Каталитический преобразователь 2.28 Антиблокировочная система тормозов (ABS) 2.29 Дисковые тормоза 2.30 Тормозная система 2.31 Багажные отделения 2.32 Автомобильный телефон* 2.33 Переналадка фар 2.34 Капот 2.35 Отпирание крышки заправочного люка вручную 2.36 Привод подъемно-сдвижной крышки люка вручную*

3. Текущий уход и обслуживание 3.0 Текущий уход и обслуживание 3.1 Введение 3.2 Текущий уход 3.3 Общая информация о настройке 3.4 Проверка уровней жидкостей 3.5 Проверка состояния шин и давления в них. Обозначение шин и дисков колес 3.6 Замена двигательного масла и масляного фильтра 3.7 Замена фильтрующего элемента воздушного фильтра 3.8 Проверки тормозной системы 3.9 Замена элемента фильтра воздуха салона 3.10 Проверка состояния приводных ребристых ремней 3.11 Проверка состояния и замена шлангов двигательного отсека 3.12 Проверка функционирования системы охлаждения и морозоустойчивости охлаждающей жидкости 3.13 Проверка состояния системы выпуска отработавших газов 3.14 Проверка уровня масла в ручной коробке переключения передач 3.15 Проверка состояния компонентов подвески и рулевого управления 3.16 Проверка состояния защитных чехлов приводных валов 3.17 Проверка уровня жидкости системы гидроусиления руля 3.18 Визуальная проверка кузова и его днища 3.19 Проверка ремней безопасности 3.20 Ротация и замена колес 3.21 Проверка состояния, замена щеток и регулировка угла стеклоочистителей 3.22 Проверка состояния батареи, уход за ней и зарядка 3.23 Замена тормозной жидкости 3.24 Проверка и замена свечей зажигания 3.25 Проверка топливной системы, замена топливного фильтра. Эксплуатация дизельной модели в условиях зимы 3.26 Смазывание петель и замков дверей 3.27 Замена батарейки ключа дистанционного управления

4. Двигатель 4.0 Двигатель 4.1. Процедуры ремонта двигателя 4.2. Система смазки двигателя

5. Системы охлаждения, отопления 5.0 Системы охлаждения, отопления 5.1. Система охлаждения двигателя 5.2. Отопитель и кондиционер воздуха салона

6. Системы питания, впрыска и выпуска 6.0 Системы питания, впрыска и выпуска 6.1 Меры безопасности и правила соблюдения чистоты при работе с топливной системой 6.2 Снятие и установка датчика запаса топлива/топливного насоса 6.3 Проверка датчика запаса топлива 6.4. Система питания бензиновых двигателей 6.5. Система впрыска топлива бензинового двигателя 6.6. Система питания дизельных двигателей 6.7. Система выпуска отработавших газов

7. Электрооборудование двигателя 7.0 Электрооборудование двигателя 7.1 Общая информация и меры безопасности 7.2 Система электронного управления зажиганием и впрыском бензинового двигателя 7.3. Система зажигания 7.4 Система преднакала дизельного двигателя 7.5. Системы заряда и запуска

8. РКПП и трансмиссионная линия 8.0 РКПП и трансмиссионная линия 8.1 Снятие и установка РКПП 8.2 Снятие и установка рычага переключения передач 8.3 Проверка уровня и замена масла в РКПП 8.4 Снятие и установка карданного вала 8.5 Дифференциал и регулировка шестерен главной передачи 8.6 Проверка уровня/замена масла в редукторе заднего моста

9. Автоматическая трансмиссия 9.0 Автоматическая трансмиссия 9.1 Снятие и установка АТ 9.2 Регулировка тяги селектора

10. Сцепление и приводные валы 10.0 Сцепление и приводные валы 10.1. Сцепление 10.2. Приводные валы

11. Тормозная система 11.0 Тормозная система 11.1 Снятие и установка тормозных колодок передних колес 11.2 Снятие и установка направляющей переднего тормоза 11.3 Снятие и установка тормозного диска переднего колеса 11.4 Снятие и установка тормозных колодок дисковых тормозов 11.5 Снятие и установка скобы тормоза задних колес 11.6 Снятие и установка тормозного диска заднего колеса 11.7 Измерение толщины тормозного диска 11.8 Тормозная жидкость — основные сведения и меры безопасности 11.9 Удаление воздуха из тормозной системы 11.10 Замена тормозного трубопровода 11.11 Замена переднего тормозного шланга 11.12 Проверка усилителя тормоза 11.13 Снятие и установка колодок стояночного тормоза 11.14 Регулировка стояночного тормоза 11.15 Снятие и установка рычага стояночного тормоза 11.16 Снятие и установка троса привода стояночного тормоза 11.17 Снятие и установка выключателя стоп-сигнала

12. Подвеска и рулевое управление 12.0 Подвеска и рулевое управление 12.1. Передняя подвеска 12.2. Задняя подвеска 12.3. Рулевое управление с гидроусилителем (сервоуправление)

13. Кузов 13.0 Кузов 13.1 Общая информация и меры безопасности 13.2. Уход и ремонт повреждений кузова 13.3. Внешние элементы кузова 13.4. Внутренние элементы кузова

14. Бортовое электрооборудование 14.0 Бортовое электрооборудование 14.1. Дигностика электрических элементов 14.2. Освещение и сигнализация 14.3. Приборы и оборудование

15. Схемы электрооборудования 15.0 Схемы электрооборудования 15.1 Система заряда 15.2 Система запуска 15.3 Система управления двигателем 2.5 л 15.4 Система управления двигателем 2.8 л 15.5 Модуль бортового процессора 15.6 Цепи бортового процессора 15.7 Данные бортового процессора 15.8 Вентилятор системы охлаждения 15.9 Система антиблокировки тормозов 15.10 Блокировка переключения передач 15.11 Система управления скоростью (темпостат) 15.12 Обогреватели стекол 15.13 Огни заднего хода 15.14 Наружные осветительные приборы 15.15 Головные фары 15.16 Комбинация приборов 15.17 Освещение салона при открывании дверей 15.18 Подсветка приборов 15.19 Единый замок 15.20 Электропривод дверных зеркал 15.21 Клаксон 15.22 Электропривод поясничной секции спинки водительского сиденья 15.23 Электроподогрев сидений 15.24 Электропривод регулировки положения сидений 15.25 Электропривод складного верха/верхнего люка 15.26 Электропривод стеклоподъемников (1 из 2) 15.27 Электропривод стеклоподъемников (2 из 2) 15.28 Система дополнительной безопасности (SRS) 15.29 Сигнальные зуммеры 15.30 Обогрев сопел омывателей стекла 15.31 Очистители/омыватели стекол (Канадские модели) 15.32 Очистители/омыватели стекла (модели для США) 15.33 Парковочная вентиляция 15.34 Системы отопления/кондиционирования воздуха с ручным управлением 15.35 Противоугонная система 15.36 Охранная сигнализация 15.37 Радиоприемник — базовая комплектация 15.38 Радиоприемник — HiFi 15.39 Радиоприемник — Top HiFi

Задняя подвеска БМВ Е46

Узнайте о наличии запчасти на складе сейчас.

Заполните форму ниже:

или же позвоните по телефону в Москве: 8(964)798-68-98

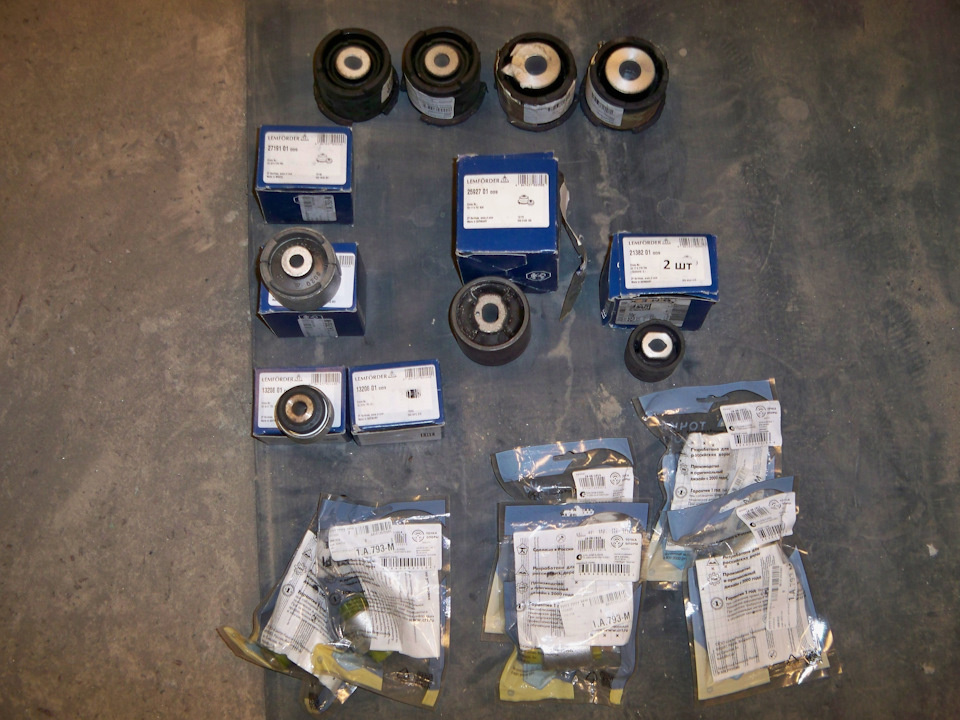

В течении этого года подкупал по немногу сайлентблоки задней подвески. Задумка в начале весны заменить все резинки задней подвески.

Были куплены сайленты следующих каталожных номеров:

Оригинал номер BMW 33 17 6 770 788 Резиновая подушка передн лев
Куплен Lemforder 21382 01 — 2шт по 313 р.

Оригинал номер BMW 33 17 6 751 808 Сайлентблок балки задний
Куплен Lemforder 25927 01 — 1шт за 637,10 р.

Оригинал номер, куплен BMW 33 31 6 770 783 Резиновая подушка Л — 1шт за 2017 р.

Оригинал номер, куплен BMW 33 31 6 770 784 Резиновая подушка П — 1шт за 2017 р.

Оригинал номер, куплен BMW 33 31 6 770 781 Резиновая подушка Зд — 2шт по 2136 р.

Оригинал номер BMW 33 32 1 092 247 Резиномет шарнир верх у обр рыч.
Куплен Точка опоры 18-06-1914 — 2шт по 447 р.

Оригинал номер BMW 33 32 6 770 824 Резиномет шарнир нижн.рыч.
Куплен Точка опоры 18-06-1912 — 2шт по 447 р.

Оригинал номер BMW 33 32 6 770 786 Рычага продольного заднего передний
Куплен Lemforder 27191 01 — 2шт по 290 р.

Оригинал номер BMW 33 32 6 771 828 Задней цапфы, нижний
Куплен Точка Опоры 18-06-1918 — 2шт по 557 р.

Оригинал номер BMW 33 32 6 775 551 Задней цапфы, верхний
Куплен Lemforder 13208 01 — 2шт по 1203 р.

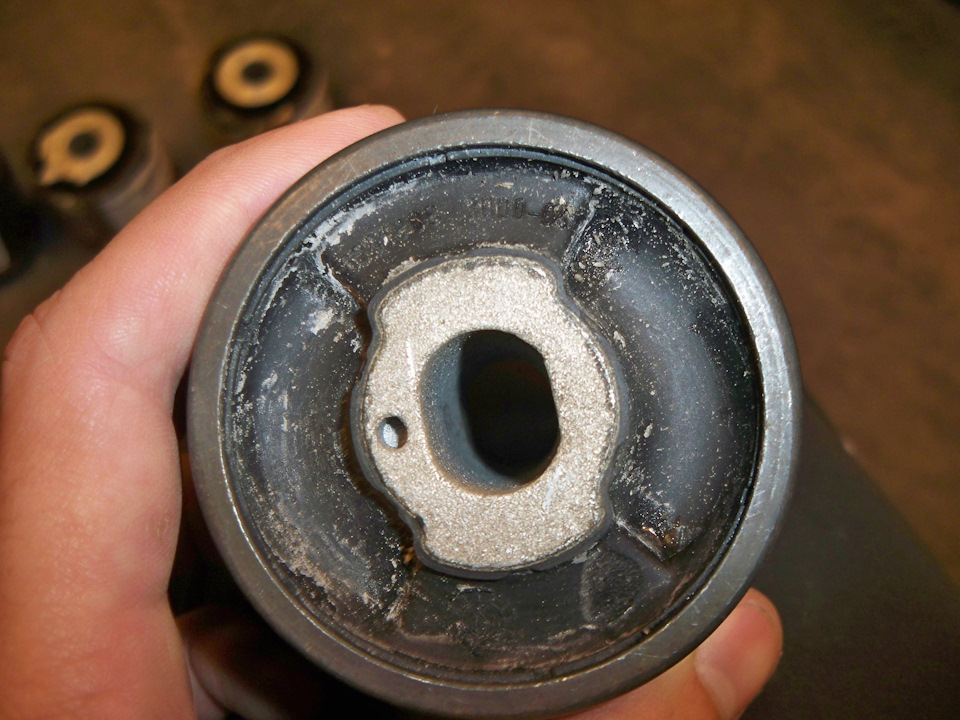

Теперь посмотрим что лежит в упаковке…

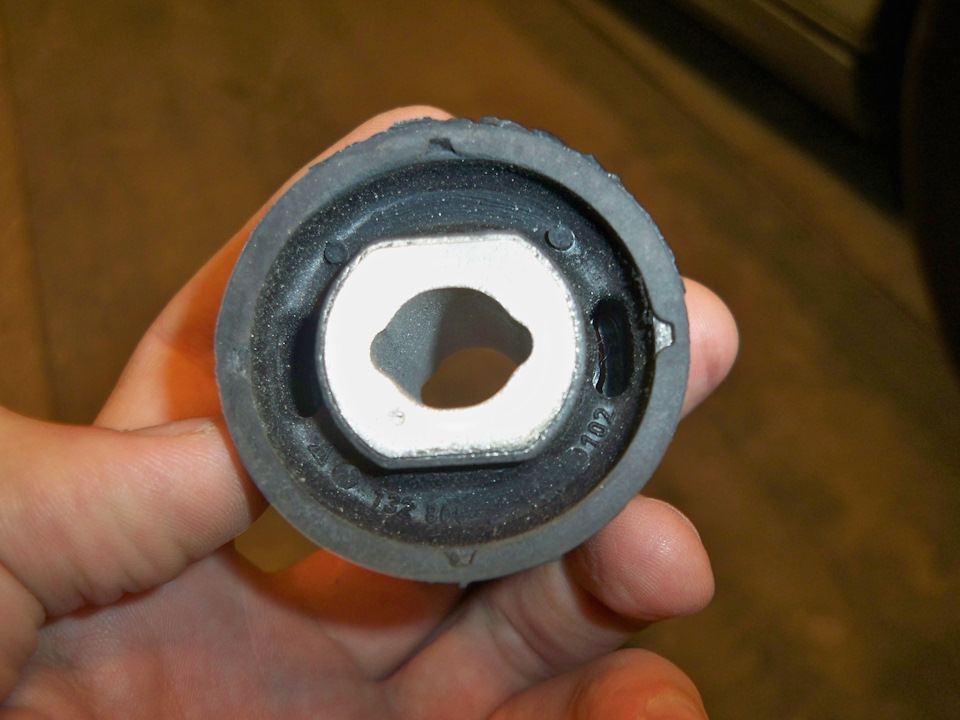

Куплен Lemforder 21382 01, лежит не пойми что, затерт логотип и номер. Видно только 132 80 …102

Куплен Lemforder 25927 01, лежит BMW 33 17 6 751 808, затерт логотип.

Куплен BMW 33 31 6 770 783, сзади написано BMW 33 31 6 757 393

Подвеска задних колес

1 — винтовая пружина
2 — стабилизатор поперечной устойчивости
3 — дифференциал
4 — балка
5 — амортизатор

6 — суппорт
7 — продольный рычаг
8 — нижний поперечный рычаг
9 — верхний поперечный рычаг
10 — тормозной диск
Автомобиль BMW 3-й серии имеет независимую подвеску каждого заднего колеса с центральным рычагом. Каждое заднее колесо направляется тремя рычагами: двумя поперечными и одним продольным. Поперечные рычаги связаны с продольным рычагом и балкой оси. Продольный рычаг закреплен болтами через резиновую опору спереди к днищу кузова. На балке закреплен дифференциал. Все элементы задней подвески имеют эластичные и не требующие обслуживания резиновые опоры, что уменьшает передачу колебаний, возникающих в результате воздействия дороги и силового агрегата, на салон с пассажирами.

Подрессоривание автомобиля осуществляется посредством винтовых пружин и амортизаторов. Устойчивость автомобиля на поворотах осуществляется стабилизатором поперечной устойчивости.

Крутящий момент от двигателя и РКПП передается на задние колеса через карданный вал, дифференциал и приводные валы.

Не допускается проведение сварочных и рихтовочных работ на элементах задней подвески. Самостопорящиеся гайки, а также ржавые болты/гайки во время ремонта обязательно заменяются на новые.
