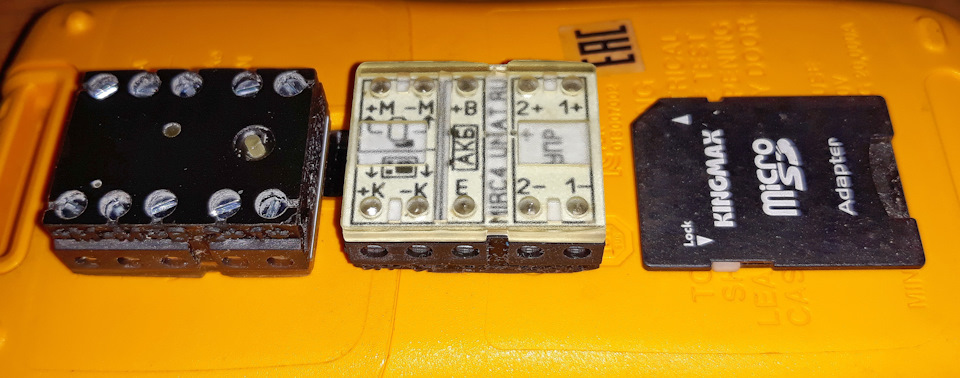

Контроллер складывания позволяет складывать зеркала при постановке на охрану. Выполнен в виде небольшого блока, размером с SD карточку:
Контроллер програмируемый, имеет широкие возможности по настройке, но, как правило, достаточно просто подключить к нему провода и проверить работу — настраивать не нужно.

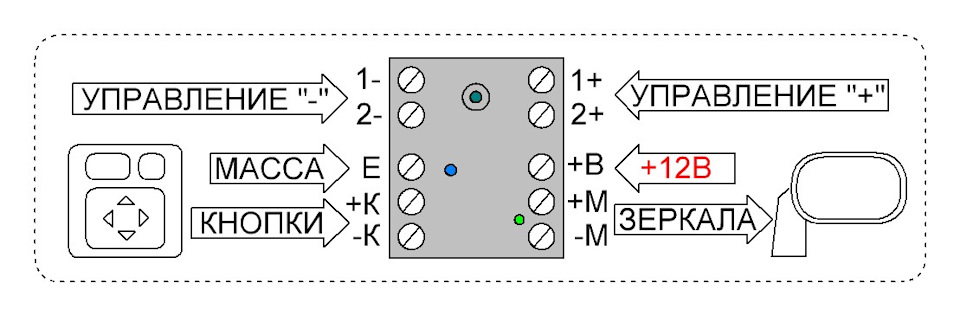

Схема подключения такова:
Управление можно подключать как от центрального замка (сразу отвечу на самых частый вопрос про складывание на ходу, если закрыть двери — на ходу не складывает) так и автосигнализации, например к доп. каналу. Так же можно подключать и цепи блокировки. Если будет сигнал блокировки. то зеркала складываться не будут.
В самом простом и классическом варианте алгоритм работы на словах такой:
Приехали, заглушили машину, вышли с машины, закрыли двери, поставили на охрану — зеркала сложились.
Подошли к машине, сняли с сигнализации, открыли дверь, сели, включили зажигание — зеркала разложились.
Цепь блокировки, к примеру, можно поставить на кнопку блокировки стекол ( у тойот у лексусов она в блоке кнопок управлением стекол есть) . Если, к примеру, нажать эту кнопку, то складывание зеркал не будет работать. Так же можно подключить доп. канал сигнализации, настроив его на функцию разрешения — запрета автоскладывания.
Контроллер подходит на автомобили, у которых есть фиксируемая кнопка складывания зеркал (нажали – зеркала сложились, отжали – разложились), связь между блоком кнопок зеркал и самим моторами зеркалам должна идти по двум проводам. При этом моторы приводятся в движение сменой полярности питания, и так же, при этом, достигая полностью разложенного положения зеркала или сложенного, питание с зеркал не снимается. Питание с зеркал должно сниматься при отсутствии ключа в замке зажигания (положение «OFF» замка) и питание на зеркала должно подаваться в остальных положениях замка (как правило, кроме положения «START», когда питание на время работы стартера снимается).
Контроллер не подходит на автомобили, у которых кнопка не фиксируемая, или у которых управление зеркалами цифровое, по CAN или LIN шине.

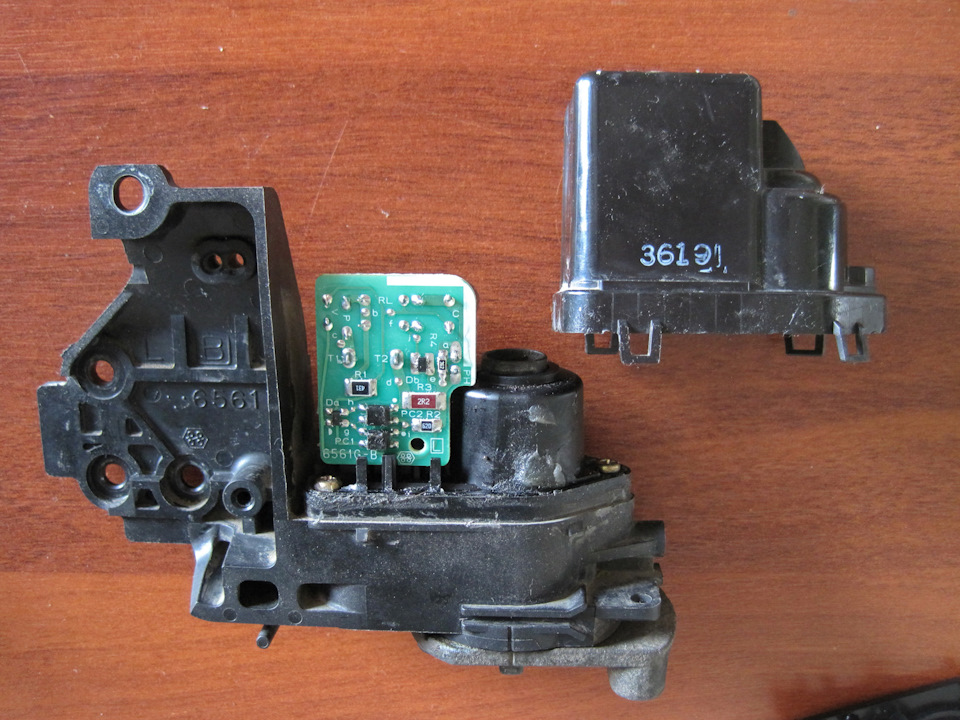

Самая главная "фобия" о этом контроллере — если зеркала замерзнут, то они быстро сломаются или быстро будут изнашиваться. Это чушь от не знания принципа работы зеркал. В зеркалах стоит ограничитель тока. Это электронная схема, которая при превышении тока отключает питание с зеркала ( это грубое, но верное описание, без тонкостей)
То есть, в любой момент, когда зеркало останавливается мотор выключается, и не важно, в каком положении зеркало, дошло до упора или замерзло. Помимо электронной защиты есть механическая. При превышении усилия шестерни прокручиваются, оставляя механизм в целостности. Это защита от дурака. Точно такой же принцип работы у моторов центрального замка. Там в моторах вживлен позистор — элемент, который выключает мотор после завершения движения, когда шестеренки упираются в упор. Теперь сравните, сколько за жизнь машины складываются зеркала и сколько срабатывают центральные замки, причем механизм замков гораздо проще и "хлипче", а на сам мотор зеркал, при каждом включении зажигания, подается питание и он пытается разложить зеркало.
Видео описания алгоритма работы:
Инструкция по установке и настройке: umat.ru/doc/mirc4.pdf
Цена с доставкой почтой по РФ 1400 рублей, в остальные страны +360 рублей.
Бог обзоров
Обновлено: 18 августа 2017
В сегодняшнем обзоре речь пойдет о блоке автоматического складывания зеркал, приобретенном мною на Aliexpress. Данный блок универсален и подходит ко всем автомобилям у которых есть кнопка складывания/раскладывания зеркал. Но все, что будет написано ниже, относится к автомобилю Toyota Camry XV40 (дорестайл). Его предназначение — автоматическое складывание зеркал при постановке авто на охрану и их автоматическом раскладывании при снятии автомобиля с охраны. Может работать как от штатного центрального замка, так и от сторонней сигнализации.
Функция автоматического складывания/раскладывания была у меня до этого в Peugeot 607 и, если честно, она мне очень нравилась. Закрыл машину — зеркала сложились и не приходится переживать о том, что их кто-то случайно (или специально) заденет. А вот в Camry изначально такого нет. Есть лишь кнопка, нажав на которую можно сложить/разложить зеркала. Вот только у этой кнопки нет постоянного питания. То есть работает она только если ключ повернут в 1 положение. У меня часто бывало, что припарковавшись и собираясь выходит (уже вынув ключ из замка зажигания) я вспоминал о том, что зеркала остались разложены. Приходилось вставлять ключ обратно, проворачивать его и только потом нажимать кнопку. В общем, не продумали японцы все как надо 🙂 Поэтому с этим надо было что-то делать. Благо, китайцы всегда думают о нас 🙂
Итак, на Aliexpress был заказан блок, стоимостью около 10$. Посылка была отправлена довольно оперативно, причем даже с полноценным треком. Так что здесь любой желающий может посмотреть маршрут ее путешествия из Китая в Беларусь.
Поставляется блок в симпатичной коробочке из переработанного картона 🙂
Никаких опозновательных знаков на ней нет, но открыв крышку, можно увидеть содержимое:
В комплекте поставки имеются: сам блок, проводка, инструкция на английском языке и кусочек двухстороннего скотча для фиксации блока.
Длина проводов достаточная для того, чтобы не испытывать неудобства при монтаже блока — около 30 см. На трех проводах есть предохранители: 15 А — постоянный плюс, и 2 х 7,5 А — на проводах уходящих к моторчикам зеркал (думаю, на тот случай, если, к примеру, зеркало зимой замерзло и никак не в состоянии сложиться).
На проводах имеется разъем для подключения их к блоку, так что с этим проблем нет.
Плата блока спрятана в черный пластиковый корпус, половинки которого соединяются при помощи двух саморезов. Так что добраться до нее можно без особого труда. Плата с односторонним расположением элементов, качество пайки удовлетворительное. Элементы припаяны вкривь и вкось, везде остатки флюса (на фото уже помыта). Об элементах рассказывать не буду — на фото все видно.
Особенно "порадовал" монтаж конденсаторов — будто елки в лесу покосились 🙂
В одном из углов платы есть надпись "Mirror 1.0", увидев которую я задумался о том, нет ли более свежей ревизии.
В инструкции много текста о том, до чего же это прекрасное изделие, но он нас интересует мало. Самое интересное расположено внизу — схема подключения:
В принципе, ничего сложного нет. Для монтажа блока нам понадобятся кусачки, ножик и изолента. Желательно места соединения проводов пропаять, но, к сожалению, паяльника у меня под рукой не оказалось, так что пришлось обходиться скрутками. Как руки дойдут — пропаяю провод с постоянным плюсом, так как за остальные можно не переживать.
Для подключения разъема нам надо получить доступ к диагностическому разъему, блоку (имеющемуся в авто) складывания зеркал и проводке центрального замка. Благо, все это расположено в одном месте — под рулем. Разбираем обшивку:
От стандартного блока складывания зеркал нам понадобится 4 проводка: голубой, красный, синий и белый с черной полосой.
К синему подсоединяем желтый провод от нового блока (далее по тексту НБ) — это у нас плюс при включении зажигания. К белому с черной полосой подсоединяем черный провод НБ — это у нас постоянный минус. Голубой (плюс при раскладывании зеркал) и красный (плюс при складывании зеркал) перекусываем — эти провода идут к моторчикам зеркал. К куску голубого провода, идущему к блоку подсоединяем белый провод НБ, а к куску уходящему к зеркалам — коричневый провод НБ. К куску красного провода, идущему к блоку подсоединяем серый провод НБ, а к куску уходящему к зеркалам — оранжевый провод НБ. Места соединения проводов изолируем при помощи изоленты или термоусадочных трубок.
Далее ищем диагностический разъем. На нем нам нужен постоянный плюс. В Camry это голубой провод. Подсоединяем к нему красный провод НБ (тот самый на котором предохранитель в 15 А).
Вот это соединение лучше всего хорошенько пропаять, так как данная скрутка постоянно находится под напряжением. Из проводов данного разъема можно взять и постоянный минус, но это уже кому как удобней. Должно выйти что-то на подобии этого:
Остается два свободных провода, идущих от НБ: зеленый и синий. Их подключаем к проводке центрального замка. Зеленый провод НБ — к проводу на который подается плюс при снятии автомобиля с охраны (проще говоря, открытии дверей). Синий провод НБ — к проводу на который подается плюс при постановке автомобиля на охрану (проще говоря, запирании дверей). Это красный и белый провода из этого разъема:
В принципе, с подключением на этом покончено. Несмотря на то, что текста получилось не много, у меня на поиски всех нужных проводов и монтаж блока ушло около 3 часов 🙂 Надеюсь, что с этой инструкцией, у вас уйдет гораздо меньше времени.
Собираем все обратно и проверяем. Как это работает лучше и наглядней видно на этом небольшом видео:
Ура! Заработало! 🙂
К слову, штатная кнопка складывания/раскладывания так же осталась рабочей. Еще планирую поставить переключатель, чтобы автоматический режим можно было отключить, скажем, на время больших морозов. Ну и заказал блок автоматического закрытия окон, так как штатно этой функции в автомобиле так же нет.
Подводя итог всему, что было написано выше, хочу сказать, что покупкой я более чем доволен. Получилось именно то, что я хотел причем с минимальными затратами денежных средств и личного времени. Надеюсь, данный обзор будет полезен тем, кто хочет иметь такую функцию в своем авто.
На этом все. Спасибо за внимание и потраченное время.
