Всем добрый вечер! Хочу поделиться очень полезной информацией на мой взгляд! Ксенон в ПТФ стал барахлить после 7 лет службы, видимо своё отходил) Было три варианта выхода из ситуации:
1) Помегять комплект ксенона-самый простой и дешевый вариант) Но это не наш вариант
2) Купить диодные лампы
3) Купить би-ксеноновые линзы и каким-то образом не испортить внешний вид! Как всегда, по душе самый сложный вариант)))

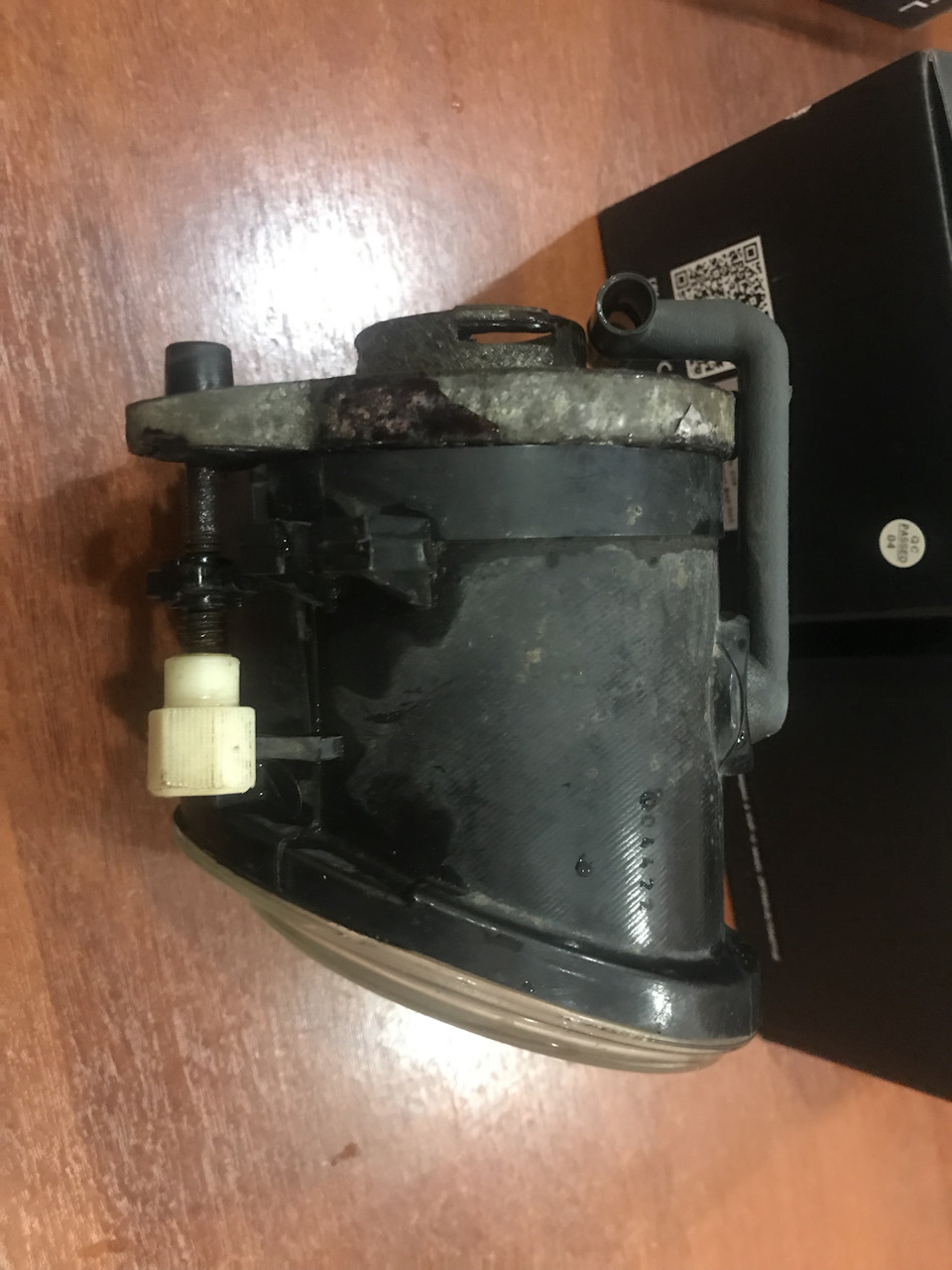

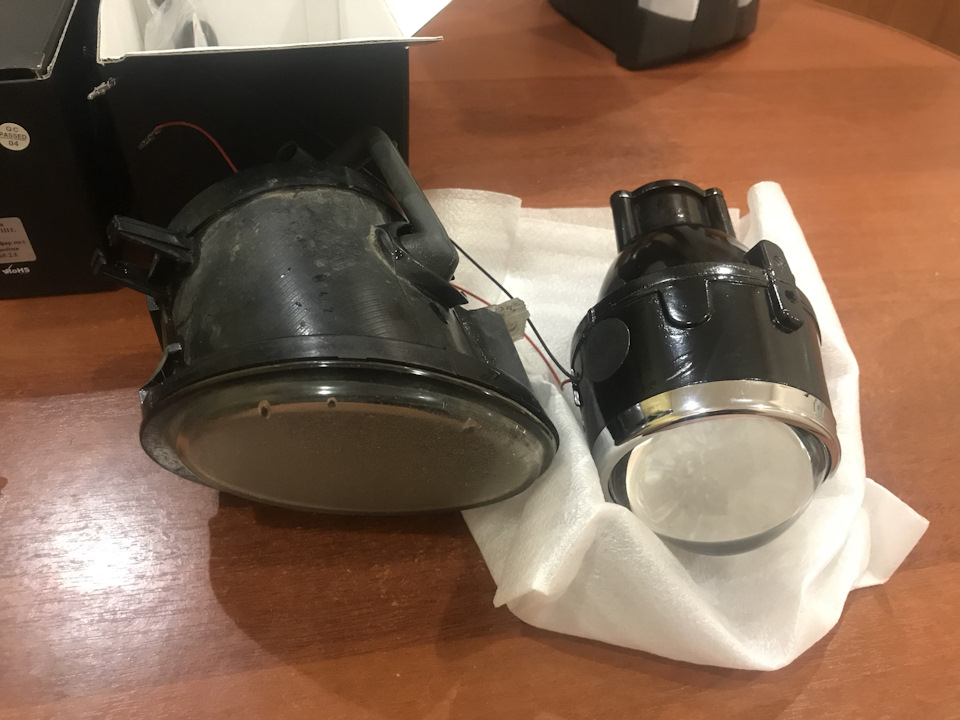

Беру старую туманку и еду в магазин подбирать линзы

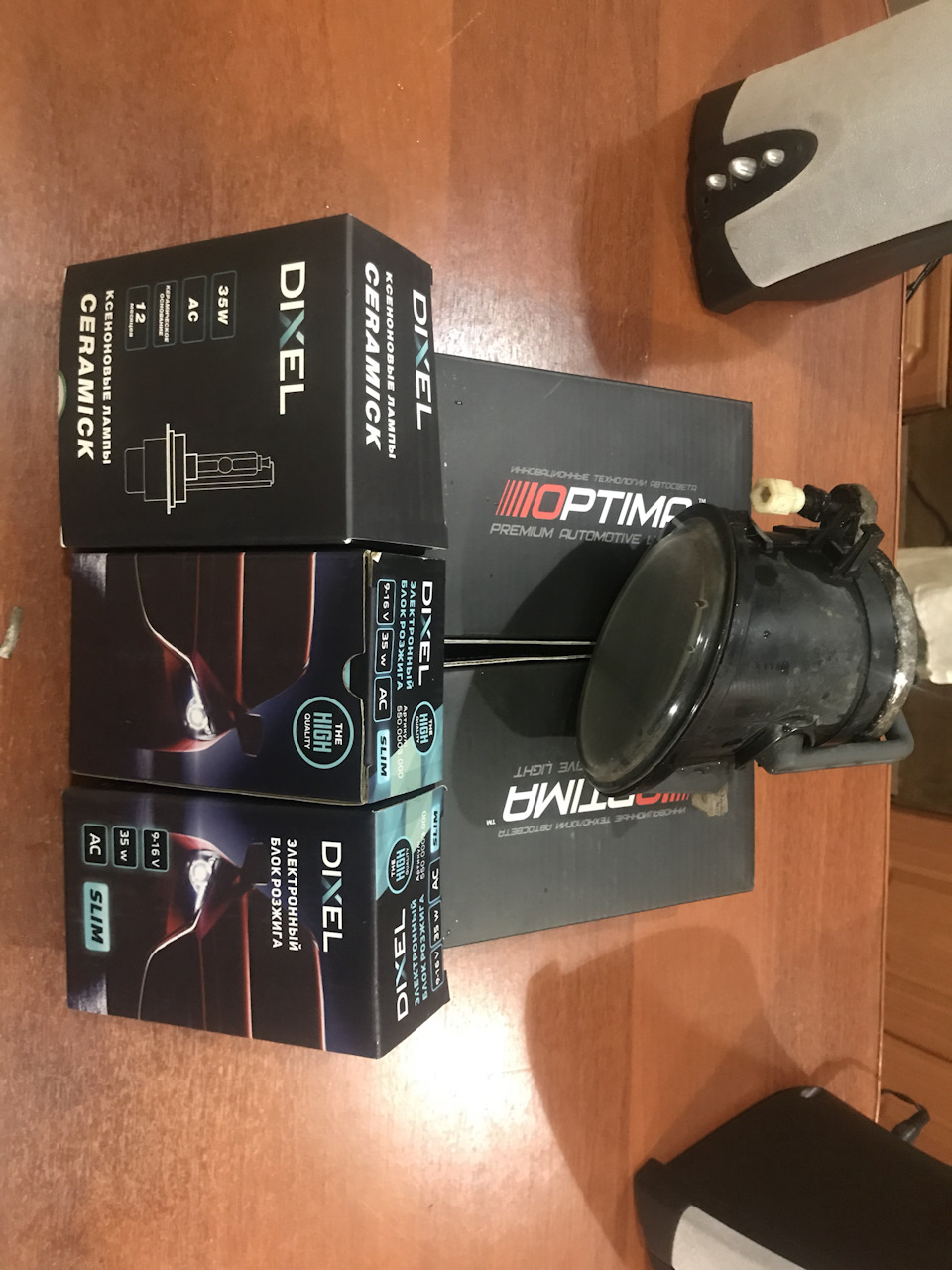

Как оказалось в туманку влезает би-линза 2,5’ Оптима

Остаются небольшие зазоры, которы по итогу решил замазать стекольным герметиком по праймеру.

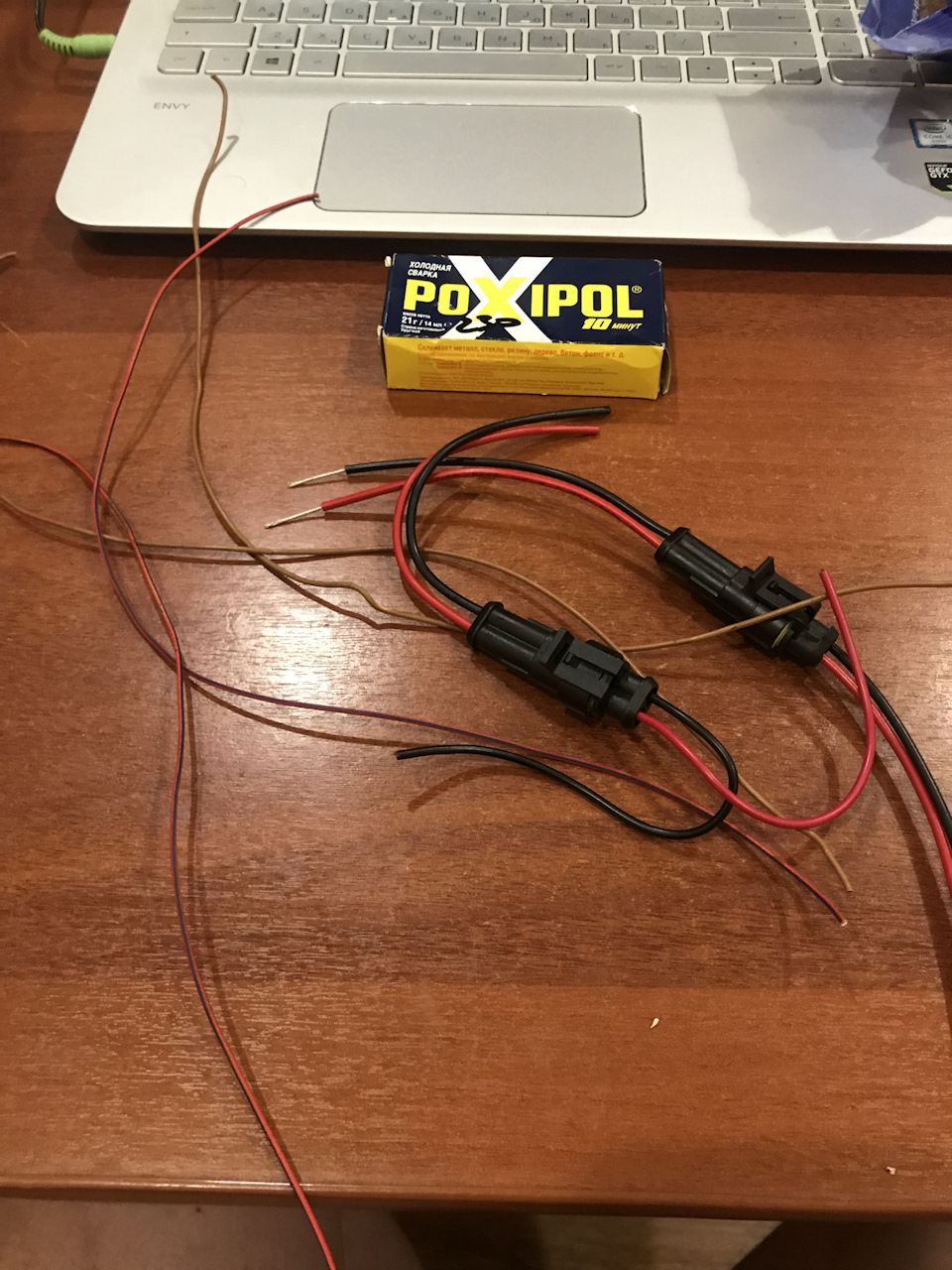

Перед этим удлинил провода шторок линз, так как они короткие… Ещё врезаем разъём папа-мама, мало ли нужно будет снять ПТФ, чтобы не разматывать подключение проводки шторок.

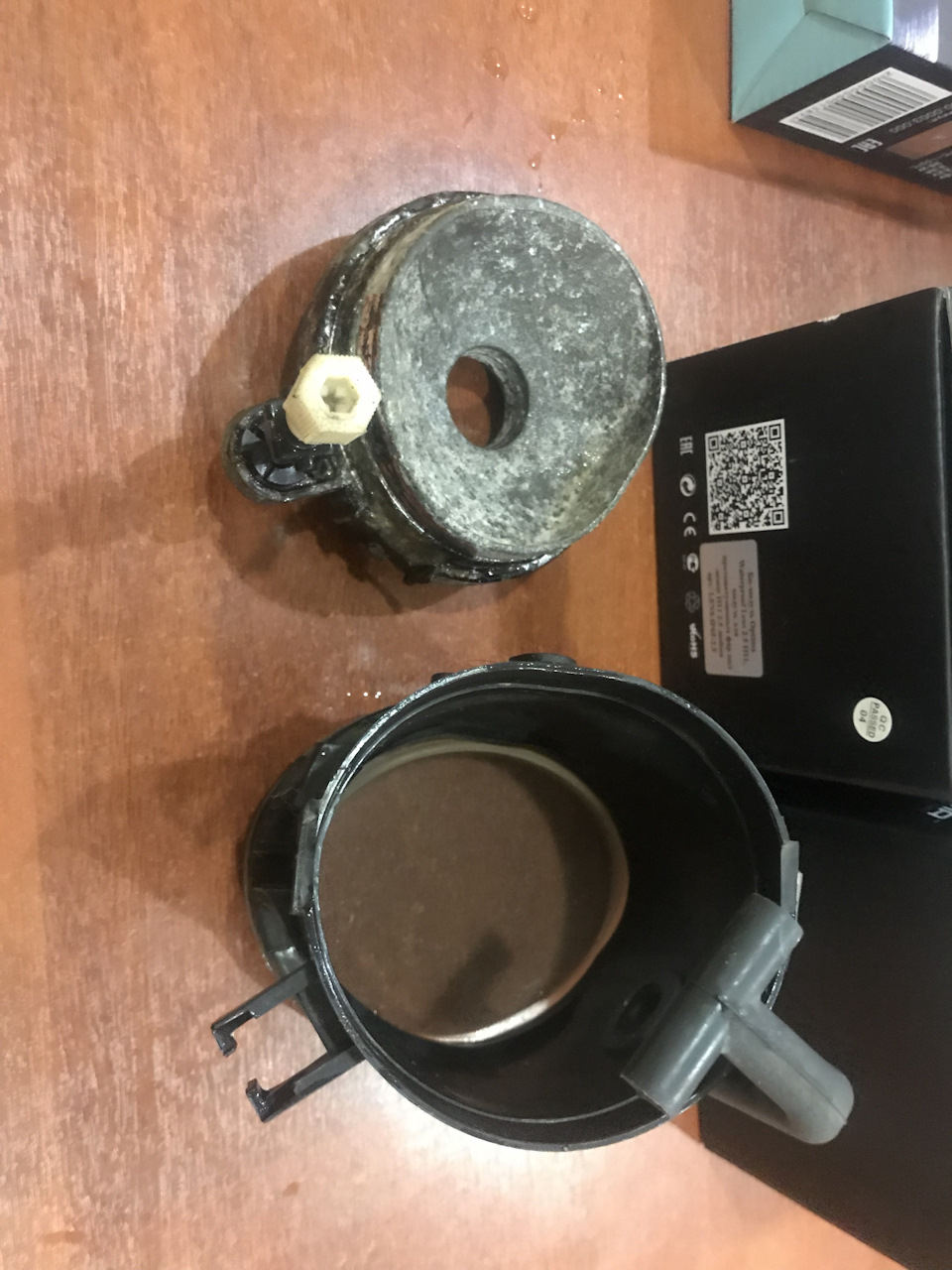

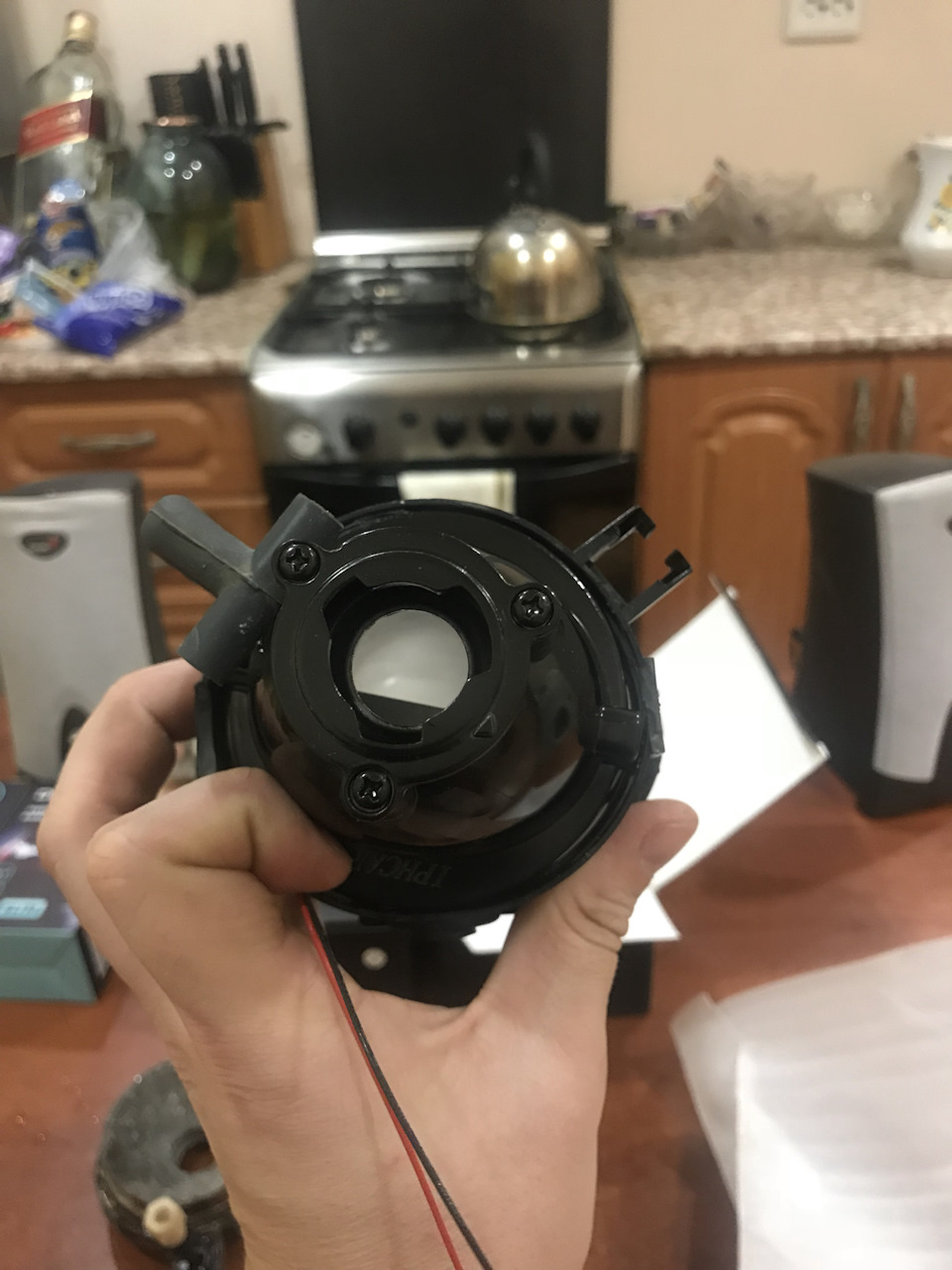

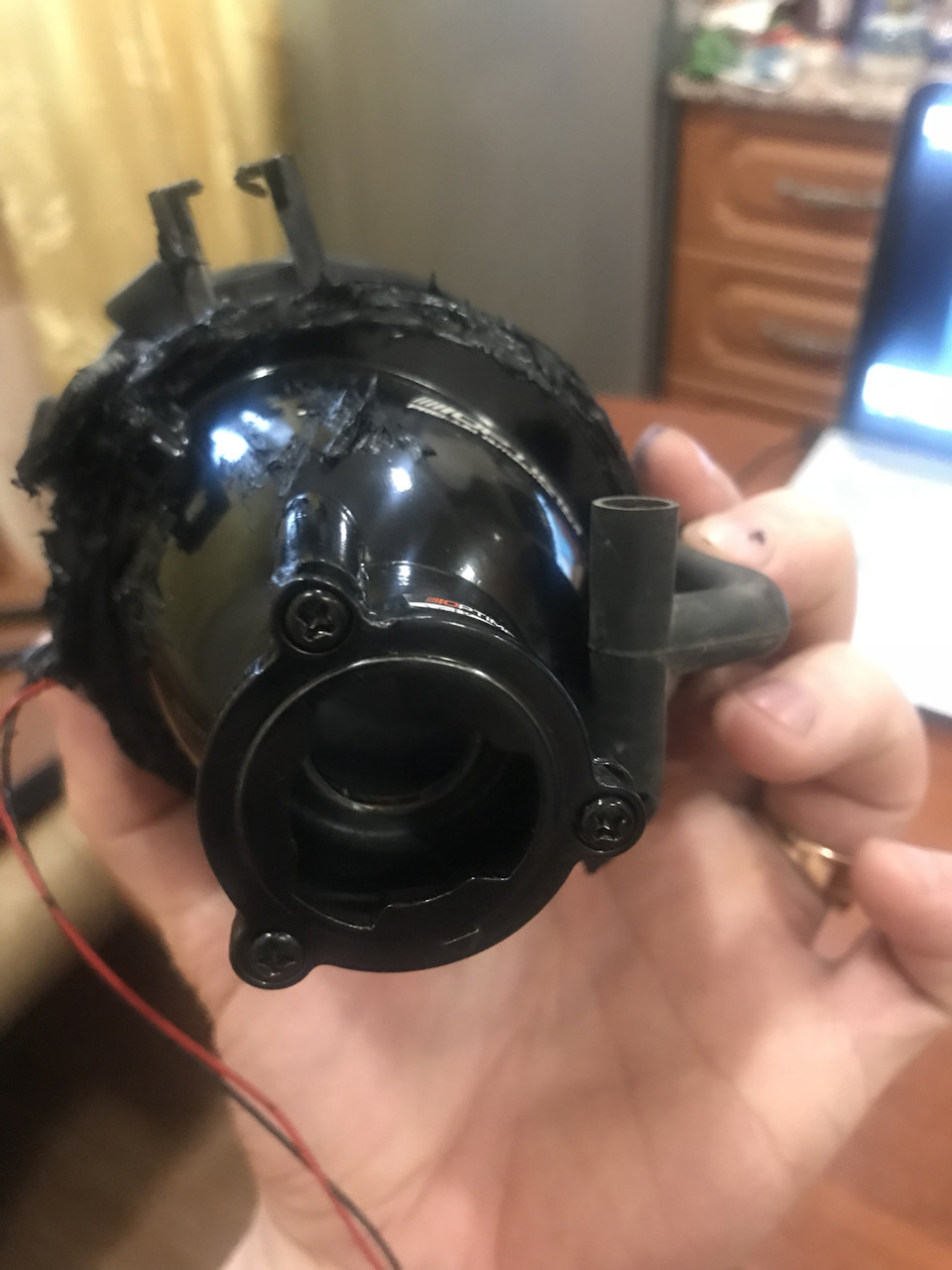

Ну а дальше снимаем ПТФ с машины, разбираем, протираем, промазываем и вставляем линзы. Сверху проходим герметиком для герметичности ПТФ

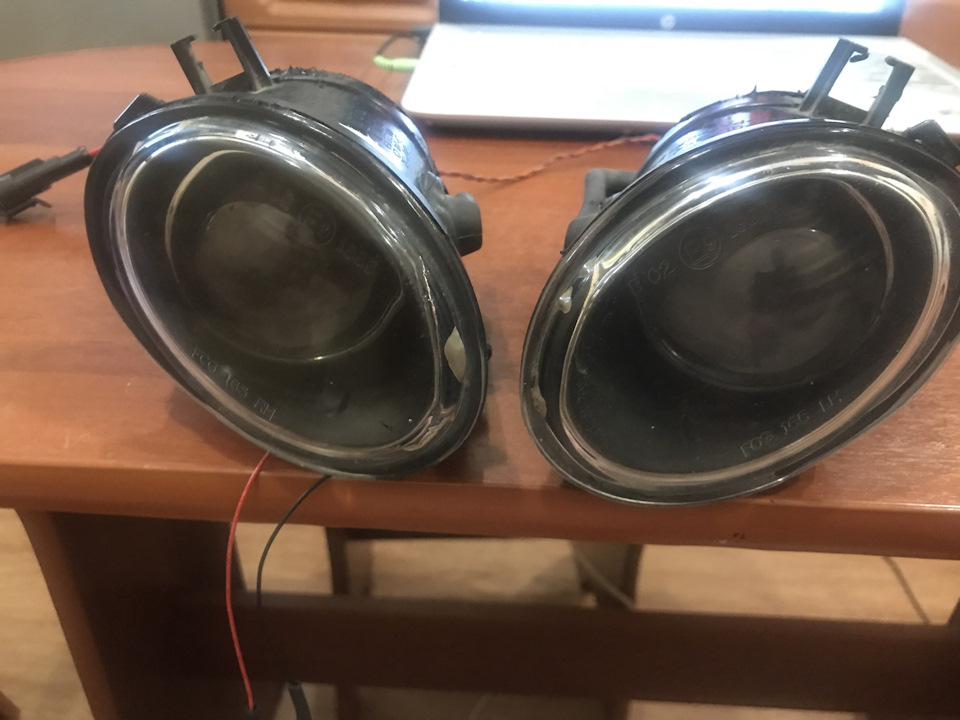

Получилось осень даже симпатично на мой взгляд

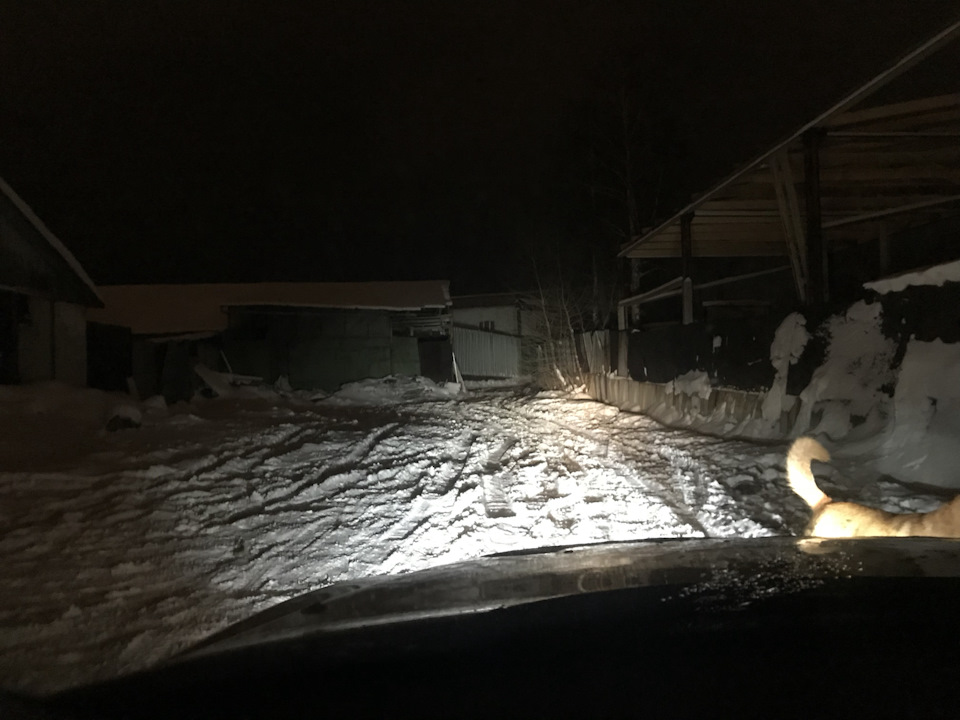

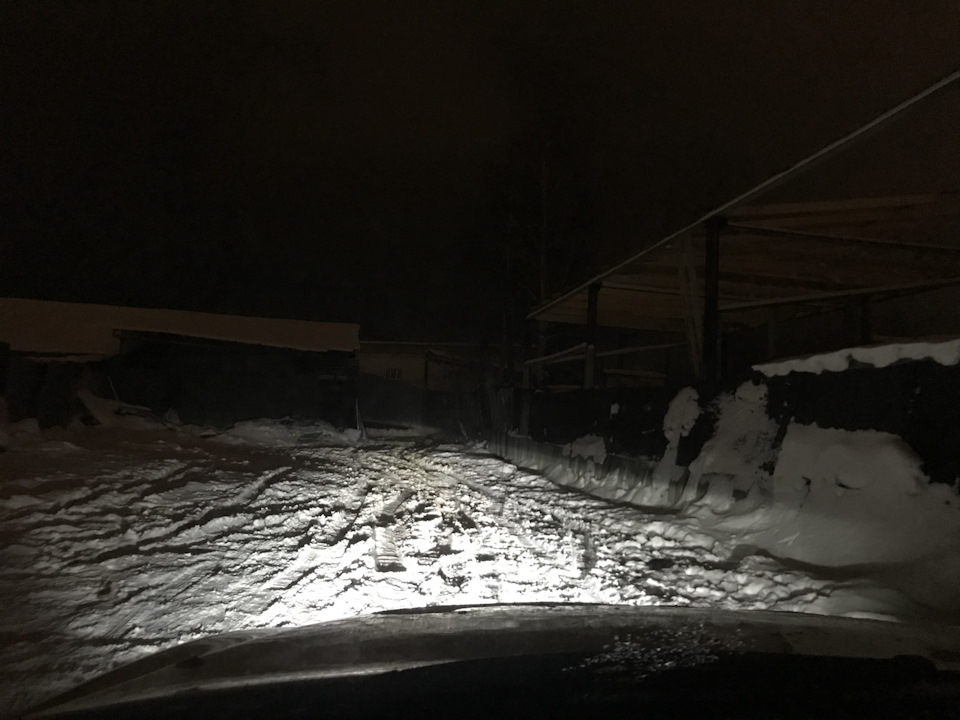

Ну и собственно, что получаем в результате :

Сказать, что результат порадовал- ничего не сказать! Света столько, что не ощущаешь, когда включаешь ближний свет, а он у меня тоже не простой. В общем всем советую!
Для полной оценки, конечно не мешало бы выехать за город, но и так видно, что ПТФ дают света на все 110%

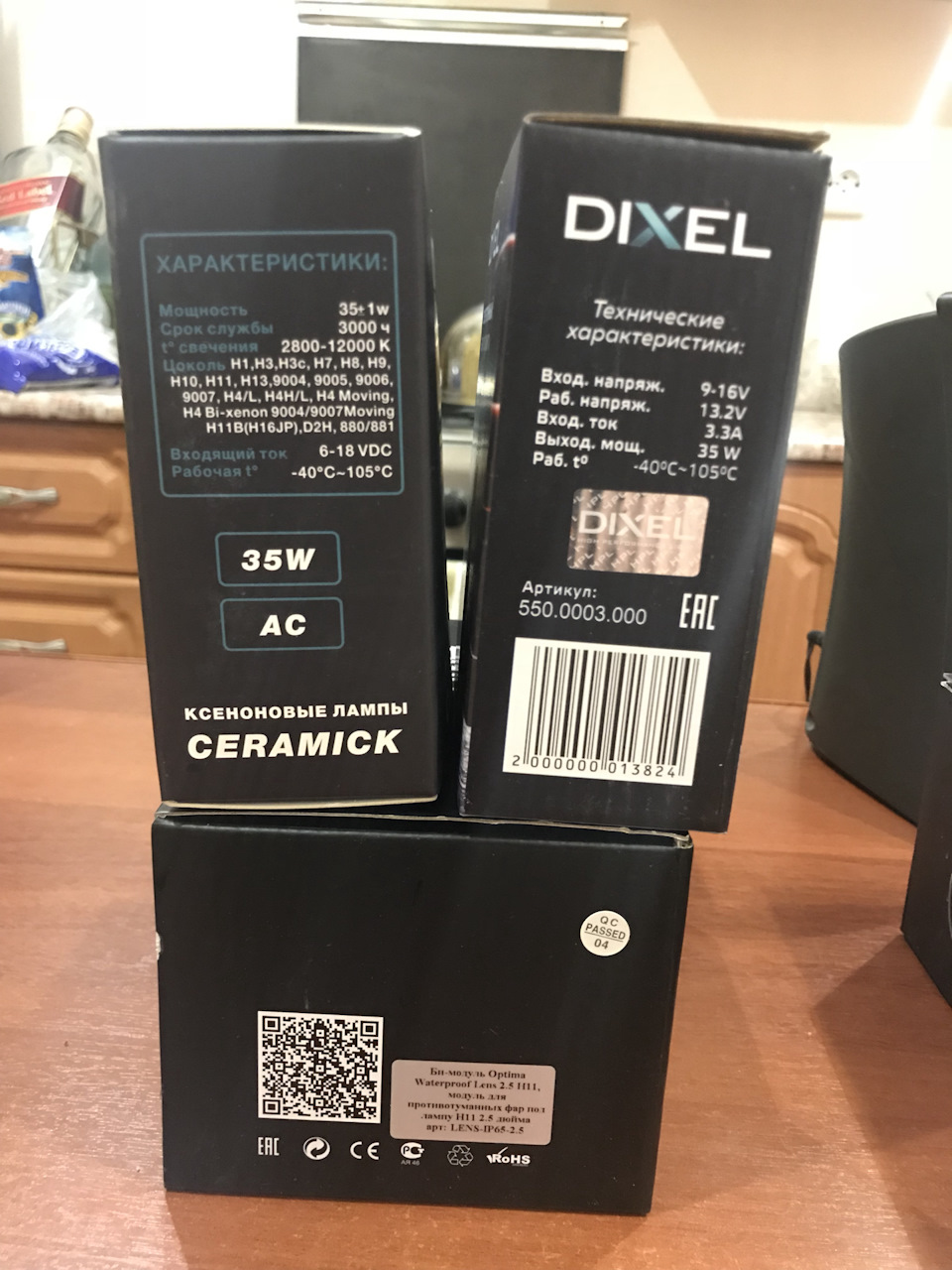

Ну и кто захочет себе повторить все артикулы компонентов покрупнее

Всем удачи на дорогах!

Mileage: 533000 km
