Опубликовано: Май 16, 2015 • Рубрика: Разное

Эх, золотые 80-е, эпоха расцвета диско, хард-рока и действительно звучащей аудиоаппаратуры. Неудивительно, что многие аудиофилы до сих пор в своих системах используют компоненты 80-х (а то и 70-х) годов. Пусть и немного доработанные.

Однако, при сопряжении таких компонентов с современными источниками сигнала (CD- и DVD-плеерами, звуковыми картами и т.п.) возникают проблемы с согласованием уровней сигнала. В те годы не было жёстких стандартов в этом плане и различия в чувствительности входов разных аппаратов разных фирм, мягко говоря, поражают.

Просматривая спецификацию на какой-то старый усилитель 70-х годов, автор обнаружил "стандарты" по входам для тюнера, магнитной ленты и линейного входа в 155 мВ, 180 мВ, 200 мВ, 220 мВ, 250 мВ и 300 мВ. У современных аппаратов различия тоже наблюдаются, но уже не такие разительные.

Поэтому при согласовании между собой компонентов из разных эпох возникают.

Проблемы.

Первая проблема заключается в существенных различиях выходного уровня современных источников сигнала и чувствительности входов компонентов 80-х и 70-х годов.

Вторая проблема вытекает из первой — из-за высокой чувствительности (по современным меркам) входов «раритетных» аппаратов существует (и весьма серьёзный) риск перегрузки усилителя мощности.

Если посмотреть на характеристики старой аппаратуры, то мы увидим, что относительно стандартной чувствительностью для линейных входов, входов для CD-проигрывателя и тюнера является уровень 200 мВ. Причём больше всего вариаций встречается для входа тюнера, где чувствительность порой достигает 100-150мВ. Причины такого разнообразия неясны, да и неважны.

Гораздо более важным является тот факт, что «старомодный» уровень 200 мВ абсолютно не соответствует современному стандарту на выходные уровни CD, DVD и MD проигрывателей. Все без исключения эти устройства обеспечивают максимальное напряжение на выходе в 2В! Это в десять раз выше, чем входная чувствительность старых аппаратов.

Конечно, надо учесть, что в среднем уровень записи CD-дисков на 12 дБ ниже максимума. Следовательно средний уровень выходного сигнала составляет только 500 мВ. И ситуация кажется уже не такой катастрофичной. Но это опасная иллюзия, так как на правильно записанном компакт-диске пиковые уровни сигнала могут достигать 2 Вольт. И если ваш усилитель способен развить полную мощность уже при 200 мВ на входе, то такие пики сигнала вызовут сильнейшую перегрузку усилителя с весьма нежелательными, а порой и непредсказуемыми последствиями.

Резистивный аттенюатор.

К счастью, излишне высокий уровень выходного сигнала источника может быть довольно легко приведен к требуемому значению. Для этого нам потребуется простой резистивный делитель, представленный на рисунке:

Степень ослабления сигнала определяется соотношение резисторов R1 и R2. В примере, показанном на рисунке, коэффициент ослабления сигнала составляет 0,5 или в 2 раза. Ослабление можно выразить в дБ (да и правильнее так будет). В этом случае ослабление составит -6 дБ (минус показывает, что сигнал ослабляется).

Формула для расчета затухания в дБ: Ослабление=20log[R2/(R1+R2)].

Чтобы избавить читателей от «сложных» расчётов, в таблице ниже приведён ряд практически-ориентированных примеров:

Номиналы резисторов взяты из стандартного ряда E12.
Скорее всего, аттенюаторы с ослаблением в -2,5 дБ и -3,3 дБ нужны не так часто. Но в силу упомянутых выше различий в уровнях сигнала аттенюаторы с ослаблением в -6 ​​дБ и -12 дБ являются очень востребованными.

Согласование

Кроме соотношения номиналов резисторов R1 и R2 (напомню, соотношение определяет затухание), мы должны учитывать и абсолютные значения этих резисторов. По каким критериям?

Со стороны входа аттенюатора мы должны принимать во внимание выходной импеданс источника сигнала, а со стороны выхода — входное сопротивление усилителя. Для примера рассмотрим учёт входного сопротивления усилителя.

Обратимся к высокочастотной технике. Здесь всегда пытаются обеспечить передачу максимальной мощности сигнала. Согласитесь, неплохая идея? Для этого необходимо, чтобы входное сопротивление аттенюатора было равно выходному импедансу источника сигнала.

В аудиотехнике практикуется совсем другой подход. Здесь стараются как можно меньше нагружать источник сигнала (т.е. входное сопротивление последующих компонентов делают как можно больше) иначе при перегрузках ограничение сигнала будет частотно-зависимым. То есть нарушается линейность источника сигнала, что в Hi-Fi и уж тем более в Hi-End системах недопустимо! Вдобавок сильное ослабление сигнала может привести к росту уровня шумов.

Учитывая вышесказанное, сопротивление нагрузки стоит выбирать минимум в 10 раз выше выходного сопротивления источника сигнала. Это проиллюстрировано на рисунке:

Выходное сопротивление большинства источников сигнала находится в диапазоне от одной до нескольких сотен Ом. Если мы обеспечим сумму сопротивлений R1 и R2 в интервале от 10 кОм до 20 кОм, то таким образом наш аттенюатор будет вполне безопасной нагрузкой для источника сигнала. Кстати, это было учтено при расчете значения резисторов приведенной выше таблице.

Входной импеданс усилителя чаще всего составляет порядка 47 кОм. Это сопротивление получается включено параллельно сопротивлению R2 нашего аттенюатора, и, конечно, влияет на его коэффициент деления. На практике, однако, полученные отклонения не так серьёзны. Например, если посчитать точно, то при расчётном затухании ненагруженного аттенюатора в -9,9 дБ, подключенный к усилителю с входным сопротивлением 47 кОм и источнику с выходным импедансом в 600 Ом, такой аттенюатор даст ослабление в -10.8 дБ. Как видим, разница весьма незначительная.

Конструкция.

С точки зрения конструкции, естественно, тут варианты могут быть разными, в зависимости от ваших способностей и подручных средств. Приведенные ниже фотографии показывают одну из возможных реализаций аттенюатора. Довольно, простую, эстетичную и удобную. Если использовать маломощные резисторы (0,125 Вт), то они легко помещаются в корпусе RCA-переходника.

Защитить контакты можно термоусадочной трубкой. Для удобства эксплуатации на корпусе стоит пометить затухание вашего аттенюатора.


Обратите внимание, что для снижения шумов, аттенюатор необходимо подключать на входе усилителя, а не на выходе источника. Если резисторы монтируются не в переходник, а в разрыв сигнального кабеля, то часть кабеля, подключённая ко входу усилителя, должна быть как можно короче.

Если вы часто экспериментируете с аппаратами в своей аудиосистеме или ищите «свой звук», то, скорее всего, будет очень полезно иметь набор таких аттенюаторов, перечисленных в таблице 1.

Статья подготовлена по материалам журнала «Электор Электроникс»,
вольный перевод Главного редактора «РадиоГазеты».

В прошлый раз решили, что теперь мы будем знакомиться с корректирующими устройствами. Вот и займёмся устройствами частотной коррекции и другими полезными схемами.

(Продолжение. Начало в #4/2009)

Устройства и цепи, входящие в состав пассивных фильтров (конечно, если это фильтры соответствующего уровня), можно разделить на три группы: аттенюаторы, устройства частотной коррекции и то, что англоговорящие граждане называют miscellaneous, попросту говоря, «разное».

Аттенюаторы

Поначалу это может показаться удивительным, но аттенюатор является непременным атрибутом многополосной акустики, ибо головки для разных полос не только не всегда имеют, но и не должны иметь одинаковую чувствительность. В противном случае свобода манёвра по частотной коррекции будет сведена к нулю. Дело в том, что в системе пассивной коррекции, чтобы исправить провал, надо «осадить» головку в основной полосе и «отпустить» там, где был провал. Кроме того, в жилых помещениях часто бывает желательно, чтобы пищалка немного «переигрывала» по громкости мидбас или среднечастотник и бас. В то же время «осаживать» басовый динамик выходит накладно в любом смысле — требуется целая группа мощных резисторов, и изрядная часть энергии усилителя уходит на разогрев упомянутой группы. На практике считается оптимальным, когда отдача среднечастотника на несколько (2 — 5) децибел выше, чем у баса, а у пищалки на столько же выше, чем у СЧ-головки. Так что без аттенюаторов не обойтись.

Как известно, электротехника оперирует комплексными величинами, а никак не децибелами, так что мы ими сегодня будем пользоваться лишь отчасти. Поэтому для вашего удобства привожу табличку пересчёта показателя аттенюации (дБ) в коэффициент пропускания устройства.

Аттенюация, дБ 1 2 3 4 5 6 7
Коэффициент пропускания 0,891 0,794 0,707 0,631 0,562 0,501 0,447

Итак, если вам нужно «осадить» головку на 4 дБ, коэффициент пропускания N аттенюатора должен быть равен 0,631. Простейший вариант — последовательный аттенюатор — как явствует из названия, устанавливается последовательно с нагрузкой. Если ZL — средний импеданс головки в области, представляющий интерес, то номинал RS последовательного аттенюатора определится по формуле:

В качестве ZL можно брать «номинал» 4 Ом. Если мы из лучших побуждений установим последовательный аттенюатор прямо перед головкой (китайцы, как правило, так и делают), то импеданс нагрузки для фильтра увеличится, и частота среза НЧ возрастёт, а фильтра ВЧ — понизится. Но это ещё не все.

Берём для примера аттенюатор 3 дБ, работающий на 4 Ом. Номинал резистора по формуле (4,1) будет равен 1,66 Ом. На рис. 1 и 2 — то, что получится при использовании фильтра ВЧ на 100 Гц, а также фильтра НЧ на 4000 Гц.

Рис. 1. АЧХ последовательного аттенюатора (ФВЧ)

Рис. 2. То же для ФНЧ

Синие кривые на рис. 1 и 2 — частотные характеристики без аттенюатора, красные — АЧХ с последовательным аттенюатором, включённым после соответствующего фильтра. Зелёная кривая соответствует включению аттенюатора перед фильтром. Единственное побочное явление — смещение частоты на 10 — 15% в минус и в плюс для ФВЧ и ФНЧ соответственно. Так что в большинстве случаев последовательный аттенюатор должен устанавливаться перед фильтром.

Чтобы избежать дрейфа частоты среза при включении аттенюатора, были придуманы устройства, которые у нас называются Г-образные аттенюаторы, а в остальной части мира, где алфавит не содержит волшебной и такой нужной в повседневной жизни буквы «Г», носят название L-Pad. Такой аттенюатор состоит из двух резисторов, один из них, RS, включается последовательно с нагрузкой, второй, Rp — параллельно. Вычисляются они так:

Для примера берём те же 3 дБ аттенюации. Номиналы резисторов получились такие, как показано на схеме (ZL опять же 4 Ом).

Рис. 3. Схема Г-образного аттенюатора

Здесь аттенюатор показан вместе с фильтром ВЧ на 4 кГц. (Для единообразия все фильтры сегодня — типа Баттерворта.) На рис. 4 вы видите обычный набор характеристик. Синяя кривая — без аттенюатора, красная — с аттенюатором, включённым до фильтра, и зелёная — с аттенюатором после фильтра.

Рис. 4. Частотные характеристики Г-образного аттенюатора

Как видим, у красной кривой и добротность ниже, и частота среза смещена вниз (у фильтра НЧ она будет смещаться вверх на те же 10%). Так что не надо мудрить — L-Pad лучше включать именно так, как показано на предыдущем рисунке, непосредственно перед головкой. Впрочем, при определённых обстоятельствах перестановкой можно воспользоваться — не меняя номиналы, подкорректировать область раздела полос. Но это уже высший пилотаж… А теперь переходим к «разному».

Другие употребительные схемы

Чаще других в наших кроссоверах встречается цепь коррекции импеданса головки, обычно называемая цепью Цобеля по имени известного исследователя характеристики фильтров. Она представляет собой последовательную RC цепочку, включённую параллельно нагрузке. По классическим формулам

C = Le/R 2 e (4.5), где

Le = [(Z 2 L — R 2 e)/2πFo] 1/2 (4.6).

Здесь ZL — импеданс нагрузки на частоте Fo, представляющей интерес. Как правило, за параметр ZL, не мудрствуя лукаво, выбирают номинальный импеданс головки, в нашем случае, 4 Ом. Я бы советовал величину R искать по такой формуле:

Здесь коэффициент k = 1,2 — 1,3, всё равно более точно резисторы не подобрать.

Рис. 5. Частотные характеристики фильтра со схемой Цобеля

На рис. 5 вы можете видеть четыре частотные характеристики. Синяя — обычная характеристика фильтра Баттерворта, нагруженного на резистор 4 Ом. Красная кривая — такая характеристика получается, если звуковую катушку представить как последовательное соединение резистора 3,3 Ом и индуктивности 0,25 мГн (такие параметры характерны для сравнительно лёгкого мидбаса). Почувствуйте разницу, как говорится. Чёрным цветом показано, как будет выглядеть АЧХ фильтра, если разработчик не станет упрощать себе жизнь, а параметры фильтра определит по формулам 4.4 — 4.6, исходя из полного импеданса катушки — при указанных параметрах катушки полный импеданс составит 7,10 Ом (4 кГц). Наконец, зелёная кривая — это АЧХ, полученная с использованием цепи Цобеля, элементы которой определены по формулам (4.4а) и (4.5). Расхождение зелёной и синей кривых не превышает 0,6 дБ в диапазоне частот 0,4 — 0,5 от частоты среза (в нашем примере это 4 кГц). На рис. 6 вы видите схему соответствующего фильтра с «Цобелем».

Рис. 6. Схема фильтра с цепью Цобеля

Кстати говоря, когда в кроссовере вы находите резистор номиналом 3,9 Ом (реже — 3,6 или 4,2 Ом), можно с минимальной вероятностью ошибки утверждать, что в схеме фильтра задействована цепочка Цобеля. Но есть и другие схемные решения, приводящие к появлению «лишнего» элемента в схеме фильтра.

Конечно, я имею в виду так называемые «странные» фильтры (Strange Filters), которые отличаются наличием дополнительного резистора в земляной цепи фильтра. Уже хорошо нам известный фильтр НЧ на 4 кГц можно представить в таком виде (рис. 7).

Рис. 7. Схема «странного» фильтра

Резистор R1 с номиналом 0,01 Ом можно рассматривать как сопротивление выводов конденсатора и соединяющих дорожек. А вот если номинал резистора становится существенным (то есть сравнимым с номиналом нагрузки), получится «странный» фильтр. Будем менять резистор R1 в диапазоне от 0,01 до 4,01 Ом с шагом 1 Ом. Полученное семейство частотных характеристик можно увидеть на рис. 8.

Рис. 8. Амплитудно-частотные характеристики «странного» фильтра

Верхняя кривая (в области точки перегиба) — обычная баттервортовская характеристика. По мере роста номинала резистора частота среза фильтра сдвигается вниз (до 3 кГц при R1 = 4 Ом). Но крутизна спада меняется незначительно, по крайней мере в пределах полосы, ограниченной уровнем -15 дБ — а именно эта область имеет практическое значение. Ниже этого уровня крутизна спада будет стремиться к 6 дБ/окт., но это не так уж и важно. (Обратите внимание, масштаб графика по вертикали изменён, поэтому спад кажется более крутым.) А теперь посмотрим, как меняется фазочастотная характеристика в зависимости от номинала резистора (рис. 9).

Рис. 9. Фазочастотные характеристики «странного» фильтра

Характер поведения графика ФЧХ изменяется начиная с 6 кГц (то есть от 1,5 частот среза). С использованием «странного» фильтра можно плавно регулировать взаимную фазу излучения соседних головок, чтобы добиться желаемой формы общей частотной характеристики.

Теперь в соответствии с законами жанра прервёмся, пообещав, что в следующий раз будет ещё интереснее.

Всем привет, данная запись есть также у меня в БЖ, так как на этапе создания девайса был выявлен дефицит информации — решено тему осветить, полагаю кому-нибудь она тоже поможет.

Итак вчера закончился экшн по созданию тех самых. Цель у них одна — понижение уровня на некоторое количество децибел. Конкретно мне нужно было приглушить твиттеры (пищалки).
Почитать про них можно здесь например: Устройства частотной коррекции.
Рассчитать нужные резисторы можно тут: Расчёт фильтров акустических систем. Там можно рассчитывать фильтра разных видов, и самый последний — тот самый L-pad. Очень полезный калькулятор, считаю маст хэв.)

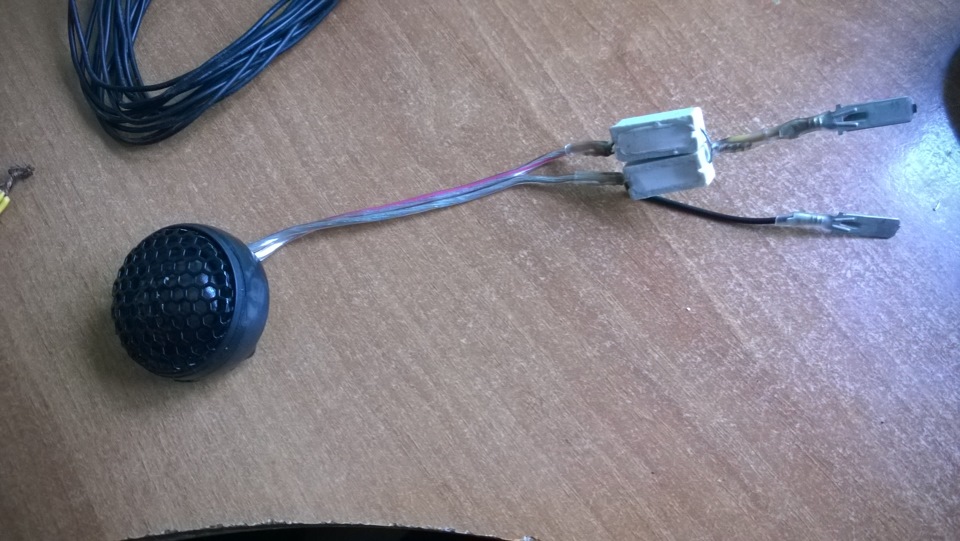

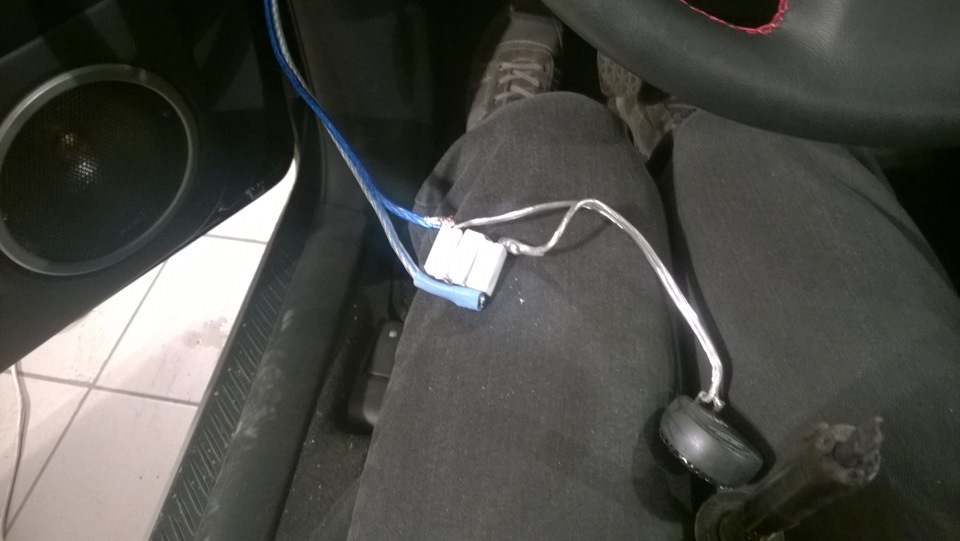

У меня же случилось следующим образом: как обычно, я ничего не знал про эти самые аттенюаторы, и даже не собирался честно говоря, но судьба внесла свои коррективы). Пару дней изучал инфу, далее же начал заниматься рукоделием.

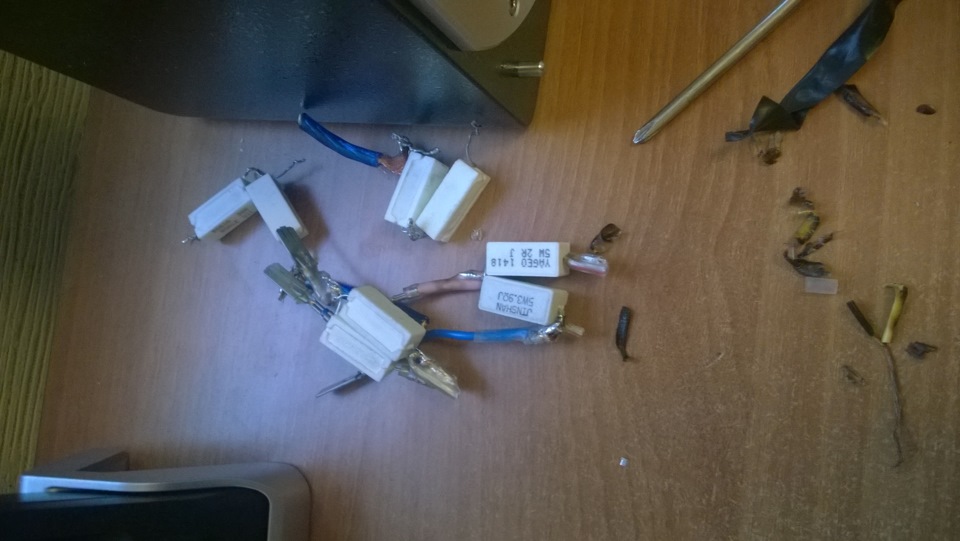

Всего было 3 варианта:
1. Ошибочный, в расчёте нужно указывать "сопротивление". Так вот, нужно указывать не сопротивление динамика в покое, а номинальный импеданс который указан в ТТХ, это разные вещи (у меня импеданс 4 Ом, строил исходя из измеренного мультиметром сопротивления покоя 3,1 Ом).
В цифрах — 1.5Ом последовательно, 3.1Ом параллельно. Глушение -6Дб для 3,1Ом.
По факту получилось что глушение слабое, а верх срезало, забраковано.

2. Работоспособный, понял что что-то не так, решил сделать чтоб как на бумаге, а именно вписал в расчёт импеданс 4Ом.
В цифрах — 2Ом последовательно, 4Ом параллельно. Глушение -6Дб для 4Ом.
По факту получилось уже неплохо, но всёж маловато верха.

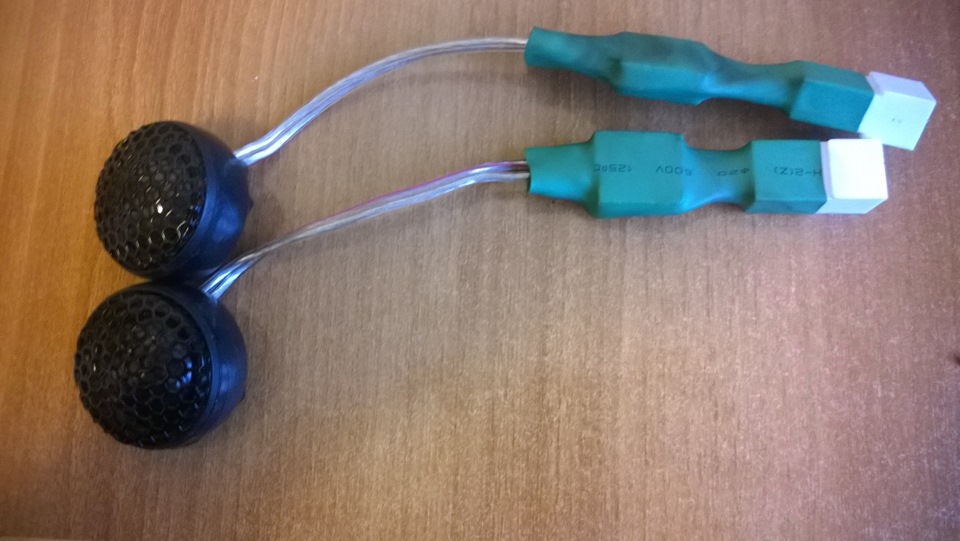

3. Окончательный, так как второй вариант немного не подошёл, было решено сваять полайтовей.

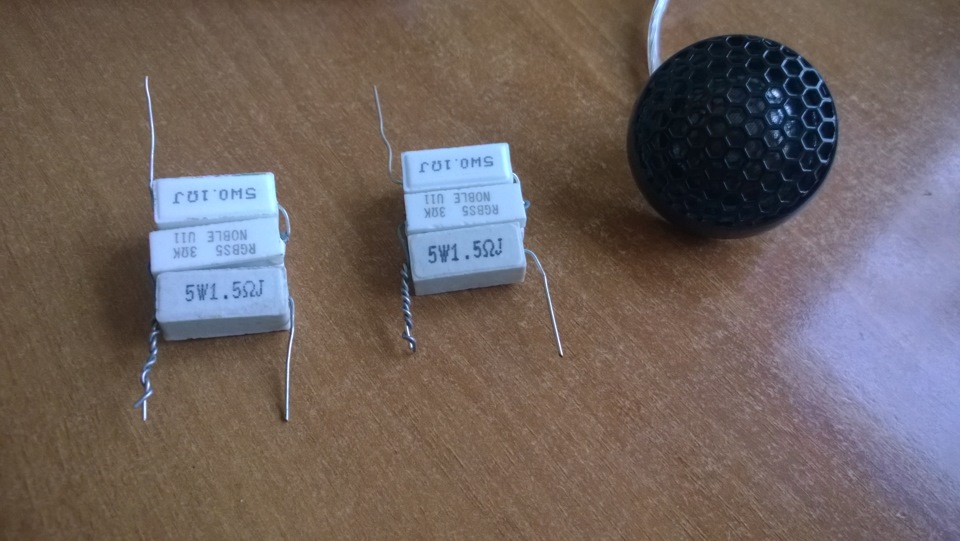

В цифрах — 1.5Ом последовательно, 6,8Ом параллельно. Глушение -4Дб для 4Ом

Итого — эффект достигнут, глушить меня пищами перестало, можно ещё поиграться настройкой на кроссовере (+2,0,-2, стоит на -2), дальше — только поканал.

За сим со всеми прощаюсь, после небольшой отстройки напишу отчёт о всей системе. Всем бобра и ровных дорог)
