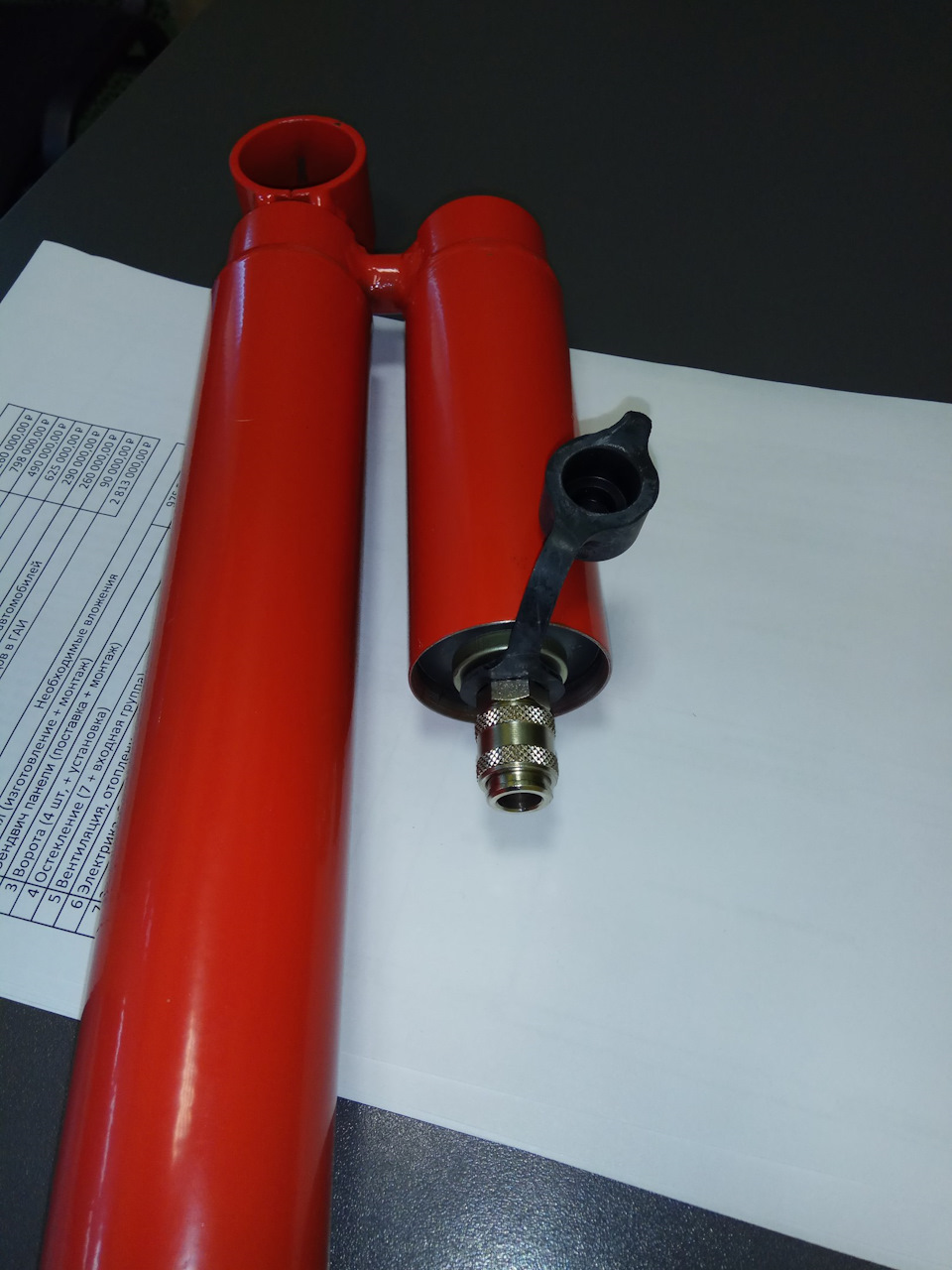

Сегодня в руках у меня оказался амортизатор с выносной камерой. Эти амортизаторы отличает увеличенный объём масла и газа без увеличения габаритов амортизатора. Внутреннее устройство амортизатора мне неизвестно,
но с торца выносной камеры находится штуцер, который позволяет регулировать жёсткость амортизатора изменяя давление в выносной камере.
Это дает большие возможности регулировки жесткости. Когда то, в далёкой юности, на мой ИЖ ЮПИТЕР 5 я устанавливал передние перья от кроссового ЧЕЗЕТа, у которых с торца были автомобильные штуцеры. Высоту и жёсткость подвески мотоцикла можно было регулировать с помощью обычного насоса для накачки шин.
Производитель этих амортизаторов обещает, что кроме самих амортизаторов, будут комплекты для управления амортизаторами прямо из кабины!

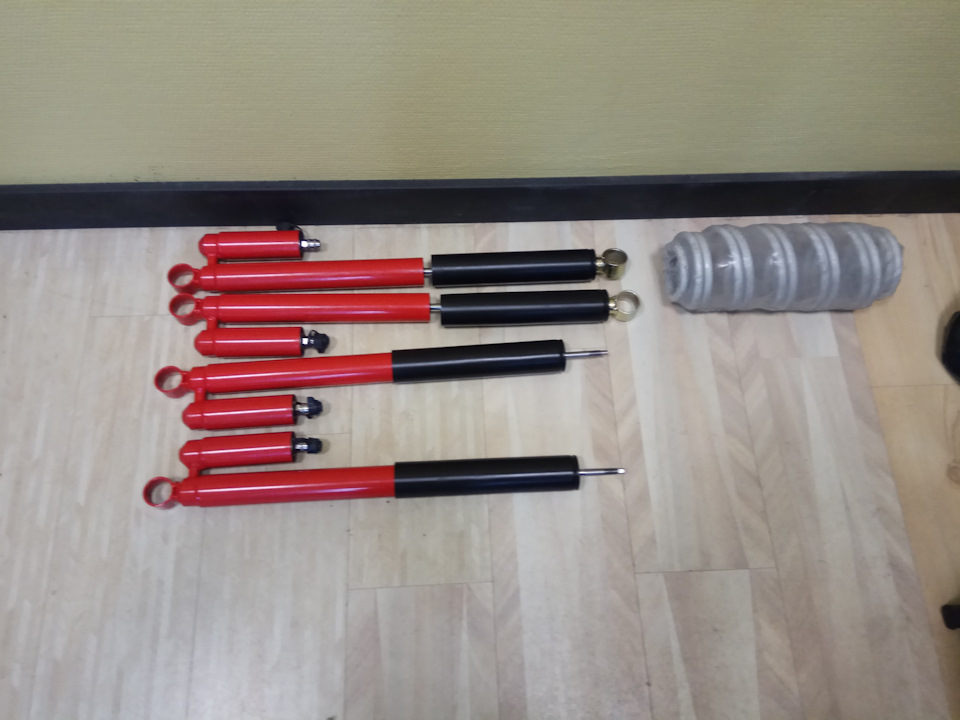

Постараюсь их в ближайшее время установить на своего Касатика.
Двухтрубные и однотрубные, «масляные» и «газовые», регулируемые и адаптивные — все это современные амортизаторы. Будем разбираться в конструкциях, их достоинствах и недостатках.
Напомним, что амортизатор представляет собой специальный компонент ходовой части, предназначенный для гашения колебаний кузова, вызываемых работой упругих элементов подвески — листовых рессор, пружин или пневмобаллонов. Комфортность езды и управляемость автомобиля напрямую зависят от работы и характеристик амортизаторов, что во многом определяется их конструкцией. Попробуем рассмотреть основные виды амортизаторов: от проверенных временем до технологических новшеств.
Гидравлический двухтрубный
Конструкция, появившаяся еще в 30-е годы прошлого столетия и до сих пор не потерявшая актуальность. Телескопический гидравлический двухтрубный амортизатор (он же «масляный») состоит из двух полостей в виде труб, вставленных одна в другую. Во внутренней трубе располагается шток с поршнем, прикрепляемый к кузову.
При наезде колесом на препятствие происходит процесс сжатия амортизатора — шток с поршнем во внутренней (рабочей) трубе перемещается вниз, выдавливая специальную жидкость определенной вязкости во внешнюю (компенсационную) трубу. При прохождении препятствия можно наблюдать обратный процесс — отбой амортизатора, при котором жидкость возвращается в рабочую полость. Гашение колебаний кузова происходит за счет вязкости жидкости — при перекачивании из одной полости амортизатора в другую она поглощает кинетическую энергию.
Двухтрубный амортизатор в разрезе: 1 — перепускной клапан; 2 — рабочая камера; 3 — поршень; 4 — компенсационная камера
На основе данной конструкции и по тому же принципу к настоящему времени разработано множество других амортизаторов, таких как трехтрубные, регулируемые и адаптивные. Но о них поговорим чуть позже.
Двухтрубный с газовым подпором низкого давления
Конструктивно практически полностью схож с «масляным». Единственная разница: во внешней трубе у такого амортизатора закачан газ (как правило, азот). Такое решение позволяет уменьшить вредное пенообразование в жидкости амортизатора, из-за которого масло перекачивается неравномерно и амортизатор теряет в функциональности.
Рынок амортизаторов: основные игроки
Формально двухтрубные газовые амортизаторы считаются средними по жесткости. Благодаря наличию газового подпора они оказываются более жесткими, чем двухтрубные гидравлические. Но при этом за счет двухтрубной конструкции и невысокого давления газа такие амортизаторы мягче, чем однотрубные «газовые».
Однотрубный с газовым подпором высокого давления
Конструкция имеет одну трубу, где перемещается поршень с клапаном, через который перекачивается рабочая жидкость. Также в трубе амортизатора находится механически не связанный ни с чем плавающий поршень, разделяющий рабочую жидкость и газ под высоким давлением.
По сравнению с двухтрубной однотрубная конструкция считается более совершенной, обеспечивающей лучшую теплоотдачу и демпфирующие свойства. Единственный серьезный недостаток — полная непереносимость механических воздействий. Если стенку однотрубного амортизатора даже совсем немного замять, его сразу заклинит и он выйдет из строя. При этом гидравлический двухтрубный небольшой вмятины даже не заметит.
Однотрубный амортизатор в разрезе: 1 — газонаполненная область; 2 — плавающий поршень; 3 — область с рабочей жидкостью; 4 — рабочий поршень
Однотрубные амортизаторы считаются самыми жесткими, так как обеспечивают большее усилие сжатия. На практике это означает, что автомобиль с такими амортизаторами меньше кренится при скоростном прохождении поворотов. Но при езде по грунтовке с множеством мелких ям вибрация и толчки на кузов будут передаваться сильнее, чем у двухтрубных амортизаторов.
Амортизаторы с ручной регулировкой
Возможность изменять характеристики амортизатора в зависимости от дорожного покрытия привлекала конструкторов достаточно давно, и уже к 80-м годам прошлого столетия было предложено несколько систем. Так появились амортизаторы с выносной камерой, соединяемой с рабочей полостью через трубку или канал, в котором находится клапан. Поворачивая его в то или иное положение, можно изменять жесткость амортизатора.
Также были разработаны трехтрубные амортизаторы, у которых одна рабочая полость (где перемещается поршень) и две компенсационные (куда выдавливается жидкость). Компенсационные полости соединены между собой через клапан, задав положение которого также можно менять жесткость амортизатора.
Амортизаторы с внешней выносной компенсационной камерой
На практике это выглядит так: нужно остановиться, залезть под машину и повернуть регулировочные болты на каждом из амортизаторов. Поэтому в серийных версиях автомобилей такие амортизаторы не устанавливаются и являются компонентом для тюнинга.
Кроме того, для спорта и тюнинга предназначаются байпасные (от англ. bypass — обводная трубка) амортизаторы и койловеры. В первых перетекание рабочей жидкости происходит не внутри корпуса амортизатора, а по внешним трубкам, снабженным регулируемыми клапанами. При этом здесь можно отдельно настроить характеристики амортизатора на сжатие и отбой.
В свою очередь, койловер ( от англ. сoil-over) представляет собой амортизатор с надетой на него пружиной. Некоторые модели позволяют отрегулировать высоту амортизатора и, соответственно, клиренс автомобиля.
Амортизаторы с внешней пружиной и возможностью ручной регулировки по высоте
Амортизаторы с автоматической регулировкой
Настраивать жесткость амортизатора, не выходя из машины, — вот основной современный тренд разработчиков подвесок. Весьма интересно здесь выглядит гидромеханическая адаптивная система с дополнительным клапаном, предложенная Koni. В зависимости от частоты колебаний подвески клапан открывается, перепуская жидкость и делая амортизатор более мягким. Таким образом, на ровной дороге амортизаторы сохраняют жесткость, не давая кузову крениться в поворотах, а при въезде на разбитую грунтовку, где колеса начинают прыгать, клапаны в амортизаторах открываются, обеспечивая более плавную езду.
Другой вариант — изменение давления газового подпора. Здесь применяются амортизаторы с выносными камерами, в которых установлены вентили и подведены пневматические магистрали. Нагнетая компрессором или сбрасывая давление, можно регулировать жесткость амортизаторов, а в некоторых системах — и клиренс автомобиля. Регулировка давления осуществляется из салона через специальный электронный блок управления компрессором. Используется данная система для тюнинга, в продаже множество комплектов для установки в гаражных условиях.
Элеуктронно-управляемые амортизаторы, в которых жесткость меняется постредством изменения степени пропускания жидкости перепускными клапанами
Свое видение автоматически регулируемого амортизатора предложила компания Monroe. Конструкторы фирмы разработали систему с управляемыми электроникой перепускными клапанами. Получая сигнал, встроенный в клапан соленоид меняет его сечение, делая амортизатор более жестким или мягким. В зависимости от модели система либо управляется вручную, когда водитель может выбрать один из нескольких режимов, либо работает как адаптивная, автоматически меняя жесткость амортизаторов по показаниям датчиков.
Иным путем пошли инженеры Delphi, создав технологию MRC (Magnetic Ride Control). Здесь для амортизаторов была разработана специальная магнитореологическая рабочая жидкость, меняющая вязкость в магнитном поле. В шток амортизатора встроен электромагнит, управляемый отдельным контроллером. В данной системе удалось добиться самой быстрой реакции, когда амортизаторы могут менять жесткость практически мгновенно и бесступенчато, в зависимости от скорости движения, положения руля и работы подвески каждого колеса. Технология выглядит весьма перспективно, однако остаются проблемы со сроком службы рабочей жидкости и стабильности ее свойств при разных температурах.
Принципиальная схема работы технологии MRC: под воздействием электромагнитного поля рабочая жидкость меняет вяхкость, частицы "выстраиваются в линию", отчего изменяется и жесткость амортизатора
Каков итог?
Сохраняя свою принципиальную конструкцию, сейчас амортизаторы превратились в высокотехнологичный компонент с электронным управлением, незаменимый при создании различных «умных» подвесок, адаптирующихся к дорожному покрытию и режиму движения. Есть где разгуляться и любителям тюнинга: разнообразие амортизаторов для доводки очень велико — выбирай на вкус и настраивай подвеску как угодно. Но не будем сбрасывать со счетов и старую проверенную двухтрубную «гидравлику»: пока существует парк бюджетных автомобилей и доступного секонд-хенда, недорогим «обычным» амортизаторам всегда найдется работа.
Амортизаторы.
Упругие элементы подвески.
Основой подвески любого современного автомобиля является упругий элемент — пружина, рессора или торсион. Хотя эти конструкции прекрасно справляются со своей основной задачей — смягчением толчков, вызванных неровностями дороги и неравномерностью движения, всем им присущ один существенный недостаток. Полученная в результате механического воздействия кинетическая энергия запасается в упругом элементе и вызывает ответные колебания. Естественно, возникающие колебания подрессоренной части автомобиля не способствуют комфорту и безопасности как водителя, так и пассажиров.
Для чего нужны амортизаторы.
Для гашения колебаний, создаваемых упругими элементами подвески автомобиля используются амортизаторы. Наибольшее распространение получили так называемые гидравлические амортизаторы, так как в качестве рабочего элемента в них используется жидкость. Часто такие амортизаторы также называют масляные, потому что используемая в них жидкость представляет собой специальное масло. (К гидравлическим также относятся и газонаполненные амортизаторы).
Конструкция амортизаторов.
Конструктивно любой гидравлический амортизатор состоит из заполненного рабочей жидкостью (маслом) цилиндра и помещенного внутрь него поршня. Внутри поршня имеются узкие отверстия, предназначенные для пропускания масла. Поршень перемещается под воздействием штока, закрепленного на кузове автомобиля, а цилиндр амортизатора крепится на подвижной части подвески автомобиля (рычаге или опоре подшипника колеса).
Принципы работы амортизаторов.
Принцип работы гидравлических амортизаторов заключается в демпфировании возникающих колебаний путем прогона масла через клапаны поршня. Механическая энергия колебаний упругих элементов подвески при этом переходит в нагрев рабочей жидкости амортизатора. Благодаря значительному гидравлическому сопротивлению масла, затухание колебательного процесса происходит практически не начавшись.
Проблемы, возникающие при работе амортизаторов.
Однако, в процессе сжатия гидравлического амортизатора в его цилиндр входит часть штока поршня и рабочий объем цилиндра уменьшается. Так как используемое в амортизаторах масло (как и любая жидкость) практически не сжимается, то приходится использовать специальные устройства для компенсации занимаемого штоком поршня объема. В зависимости от конструкции таких устройств можно выделить два основных типа амортизаторов: однотрубные и двухтрубные.
Двухтрубные амортизаторы.
Для создания дополнительного объема в двухтрубных амортизаторах используется дополнительный, соосный основному цилиндр, немного большего диаметра. При сжатии такого амортизатора часть рабочей жидкости проходит через отверстия поршня в пространство над поршнем. Другая часть масла, соответствующая по объему входящему в цилиндр амортизатора штоку, вытесняется из основного цилиндра в дополнительный через расположенный в дне основного цилиндра клапан. При растяжении (отбое) амортизатора процесс происходит в обратном направлении. Отличие состоит лишь в том, что при сжатии амортизатора основное усилие приходится на клапан, а при растяжении — на поршень.
Однотрубные газонаполненные амортизаторы.
В однотрубных амортизаторах в качестве компенсационной полости используется часть цилиндра, которая заполняется газом под высоким давлением. В качестве наполнителя обычно используется нейтральный азот, закачанный под давлением 15-20 кгс/см2. Несмотря на распространенное название такого амортизатора «газовый», в качестве рабочего тела здесь также используется масло, а не газ. Сжатие газа лишь позволяет скомпенсировать объем, вытесняемый штоком поршня. Используемый в однотрубных амортизаторах газ закачан в отдельную камеру и отделен от рабочей области цилиндра разделительным поршнем. При этом, в отличие от двухтрубных амортизаторов, вся нагрузка по демпфированию колебаний, как при сжатии, так и при растяжении (отбое) амортизатора приходится на клапаны основного поршня.
Каждая из основных конструкций амортизаторов имеет свои достоинства и недостатки.
Недостатки и преимущества двухтрубных амортизаторов.
Основной недостаток двухтрубных амортизаторов, это вспенивание (кавитация) масла, возникающее при интенсивной работе амортизатора. Кроме того, рабочая площадь (сечение основного цилиндра) у двухтрубных амортизаторов меньше, чем у однотрубных, что существенно уменьшает эффективность его работы при небольших смещениях штока. И, наконец, двухтрубный амортизатор весьма чувствителен к своему расположению — при углах установки, превышающих 45 градусов, находящийся в компенсационной камере воздух может попасть в основной цилиндр и нарушить работу амортизатора. Основным преимуществом двухтрубных амортизаторов является их сравнительная невысокая стоимость, благодаря чему, ими укомплектованы большинство серийных автомобилей.
Особенности однотрубных амортизаторов.
Конечно, имеются свои недостатки и однотрубных амортизаторов. Основная проблема заключается в том, что изготовление таких амортизаторов требует очень большой точности, что, соответственно, отражается на их стоимости. Например, чтобы обеспечить необходимое уплотнение штока, шероховатость его поверхности должна быть менее 0,1 микрона. Вторым недостатком газонаполненных амортизаторов является их большая (по сравнению с двухтрубными) длина. Кроме того, при толстом штоке и больших смещениях поршня, наполненная газом камера становится как бы дополнительной пружиной, что также не лучшим образом отражается на управляемости автомобиля.
Преимущества однотрубных амортизаторов.
Несмотря на присущие однотрубным амортизаторам недостатки и их сравнительно высокую стоимость, газонаполненные амортизаторы превосходят двухтрубные по основным техническим параметрам. Особенно важно то, что однотрубные амортизаторы способны работать при весьма неблагоприятных условиях и выдерживать значительные нагрузки. Благодаря этой особенности, однотрубные амортизаторы получили широкое распространение в спортивных автомобилях. Кроме того, гидравлическая характеристика однотрубных пневматических амортизаторов имеет более «жесткий» характер, что обеспечивает более уверенный контакт колес автомобиля с дорожным покрытием, улучшает устойчивость, плавность хода, управляемость, топливную экономичность и тормозные свойства.
Газонаполненные амортизаторы с выносными резервуарами.
Дальнейшее развитие газонаполненные амортизаторы получили в конструкции спортивных амортизаторов с выносными резервуарами. Выносная камера этих амортизаторов позволила значительно увеличить рабочий объем газа и масла, что существенно улучшило их технические характеристики (в частности, облегчило процесс охлаждения амортизатора). Кроме того, система клапанов, соединяющая рабочий цилиндр и дополнительную камеру, позволяет произвести точную независимую регулировку усилий сжатия и отбоя. Практически, конструкция газонаполненных амортизаторов с выносной камерой объединила достоинства однотрубных и двухтрубных амортизаторов.
К сожалению, при всех своих преимуществах, стоимость таких амортизаторов оказалась довольно-таки высокой, что ограничило их применение в серийном производстве автомобилей.
Двухтрубные гидропневматические амортизаторы.
Разумным компромиссом между однотрубным газонаполненным амортизатором и классическим гидравлическим амортизатором стал двухтрубный гидропневматический амортизатор. Благодаря закачанному под небольшим давлением (4 атм) инертному газу, значительно улучшается эффективность его работы. Кроме того, разделяя рабочую жидкость и резервуар, инертный газ (азот) исключает явление кавитации (вскипания) масла. Гидравлические характеристики двухтрубных гидропневматических амортизаторов с газовым подпором низкого давления очень близки к характеристикам однотрубных амортизаторов с газовым подпором высокого давления. При этом, изготовление таких устройств не требует использования высокоточных деталей, что позволяет гидропневматическим амортизаторам оставаться в ценовой категории классических двухтрубных амортизаторов.
