Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

    • Как и где должна устанавливаться

    Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

    В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

    Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

    Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

    Порядок и схема подключения камеры заднего вида

    А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

    Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

    А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

    1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
    2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
    3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
    4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

    Подключение камеры заднего хода к магнитоле Pioneer

    Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

    Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
    Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

    Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

    Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

    Видео как подключить камеру заднего хода

    Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

    14.05.18
    Заказал магнитолу Podofo 7023B на Али почти за 3000 р.
    24.05.18
    Пришло извещение, что магнитола ждет меня на почте.

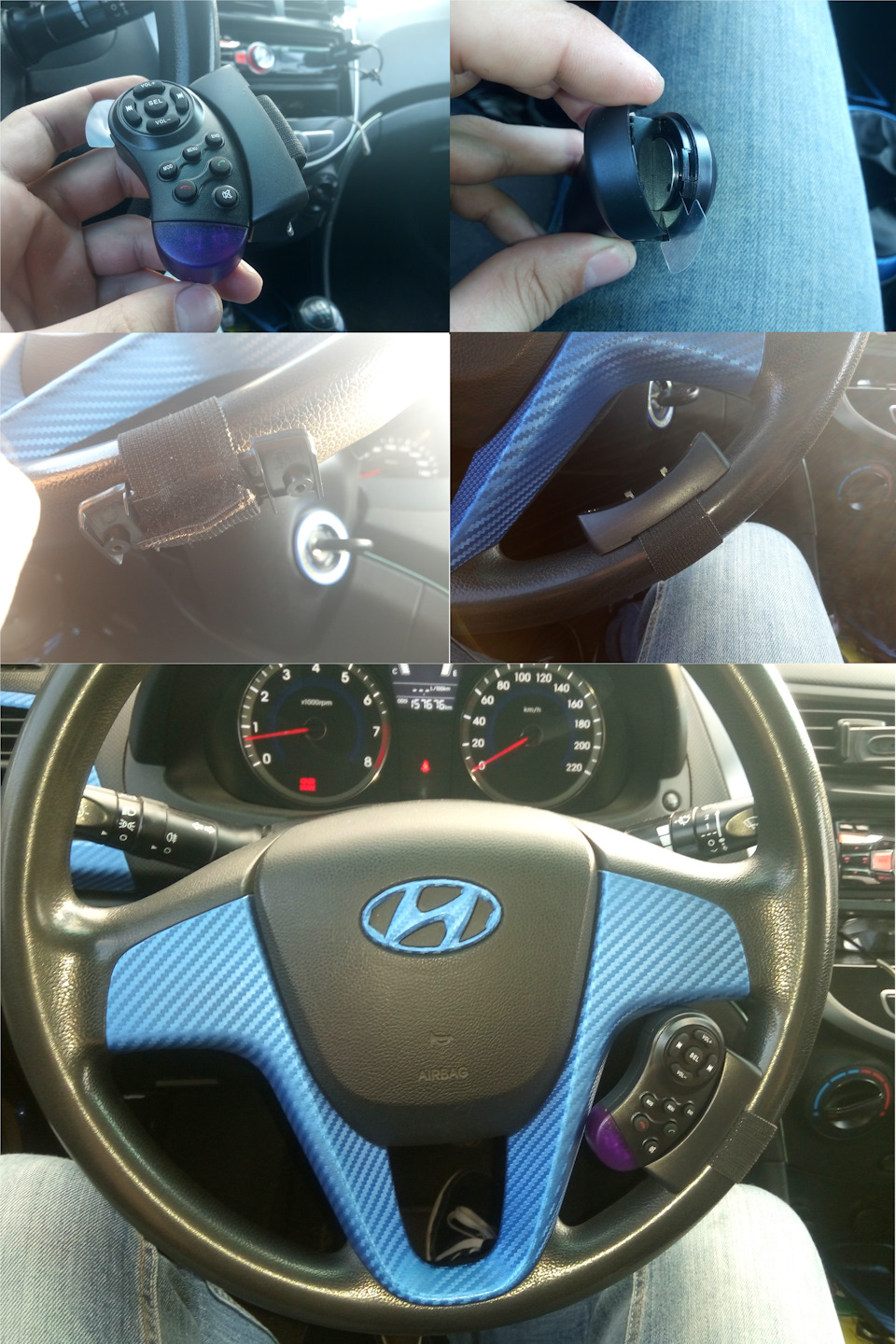

    Ну не долго я терпел))) Сразу прикрутил блютус пульт к рулю (пометка пульт не блютус, а ИК. В положении руля отличающемся от прямой езды, он практически не работает… С одной стороны возмутительно, а с другой стороны, а нефиг на кнопки отвлекаться, когда поворачиваешь). Крепится он на липучки, поэтому лучше разобрать корпус фиксатора и липучки поместить внутрь корпуса.

    Поехал домой, разложил все это дело, чтобы посмотреть.

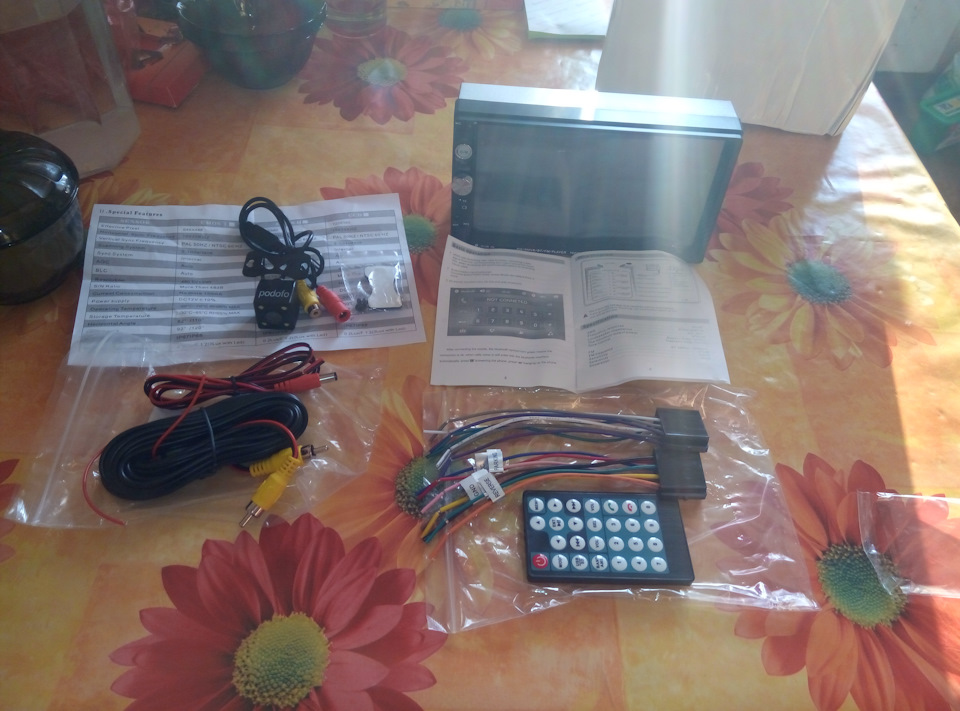

    Комплектация реально прикольная.
    -Магнитола,
    -Камера,
    -Блютус пульт,
    -ИК пульт,
    -Провода,
    -Все необходимые батарейки.

    Вообще нашел ссылку, где есть подробнейший технический обзор магнитолы 7010b. Во многом начинка похожа, за некоторыми исключениями

    Итак продолжаем, пошел в машину, снял панель с 1din магнитолой JVC.
    И видим вот такой треш из проводов…

    Подсоединил магнитолу, ничего никуда не перетыкал, включил и сразу все заработало. Доволен :):)

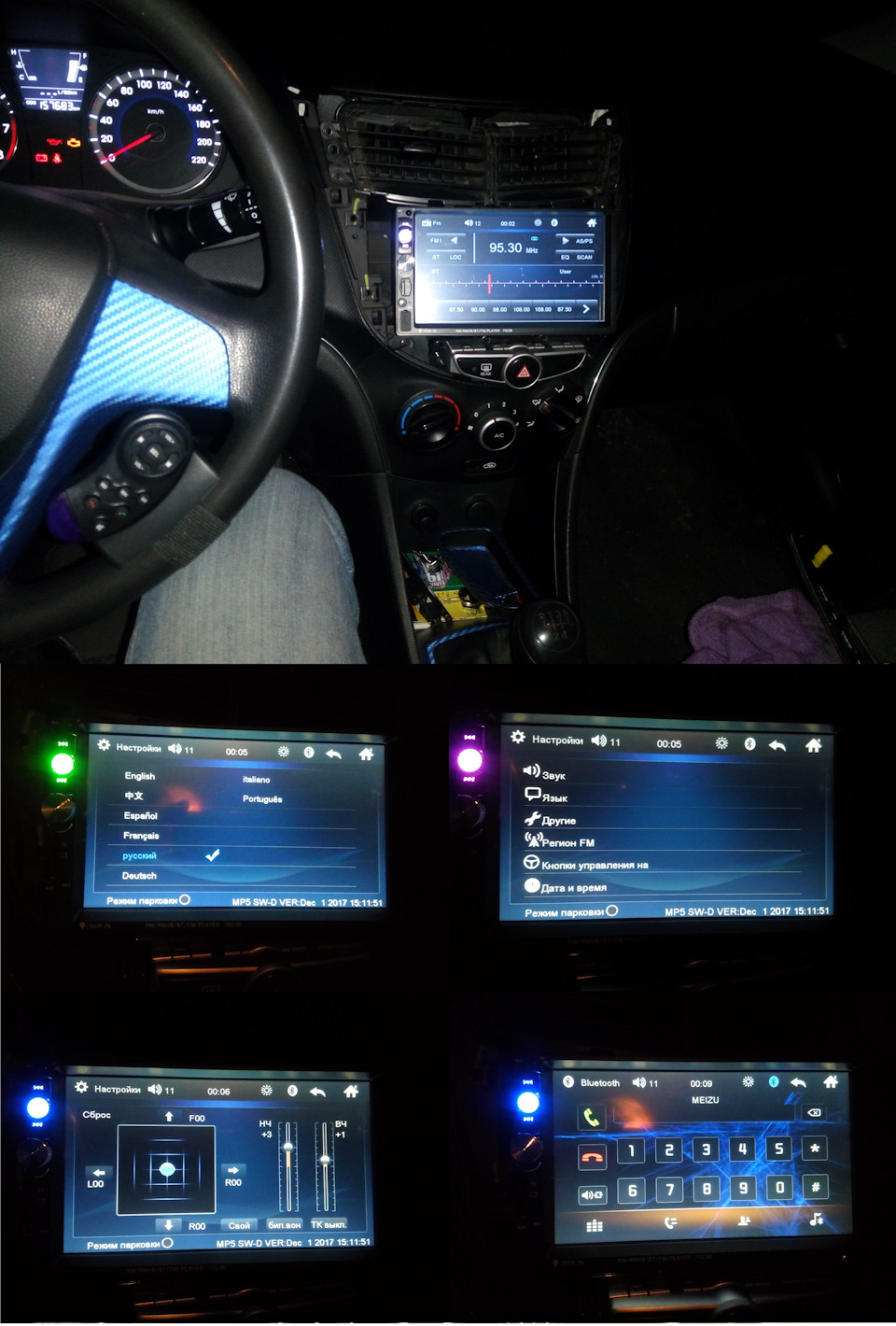

    Потыкал немного по экрану, нажимать сильно не надо, хоть и резистивный экран, но вполне качественный. (Как оказалось в последствии бликует этот экран ужасно и при дневном свете очень сложно что-то рассмотреть)

    Телефон через блютус подключился без проблем, скачал список контактов, определил музыку у меня в телефоне и начал ее играть, был приятно удивлен)) Так же если включить на телефоне яндекс радио, то оно через блютус будет транслироваться на магнитолу и кнопками на руле можно в телефоне переключать станции @_@

    По поводу звука хочу сказать, что радио звучит круче чем в 1 din магнитоле и этим я тоже был удивлен, реально хорошо звучит)) Музыка через блютус с телефона немного глуховата, завтра попробую воспроизвести с флешки, отпишусь позже)

    По поводу микрофона: слышно меня очень плохо… НО есть провода, которые идут к этому микрофону, в планах обрезать их и прикрутить к выносному микрофону, который будет установлен где-нибудь ближе ко мне))

    Спросил у продавца из Китая про новую прошивку и прислал ему фото прошивки текущей. Он ответил, что это последняя версия и других прошивок нет.

    Вечер
    Весь вечер пытался найти материал о подключении сабвуфера, видимо два аудиовыхода на тыльной панели для этого и предназначены…

    А еще колхозил рамку. Магнитола буквально на 1-2 мм не влазиет в распилинную 1 дин рамку. Колхоз продолжается…

    И да… В конекторе у меня не было провода, который отвечает за активацию камеры заднего вида на дисплее. Снял этот провод из того, что шло в комплекте, установил, завтра буду пробовать камеру 🙂

    28.05.18
    Поехал к Александру отдать на покраску панель. А заодно и подключить камеру заднего вида.
    Камеру подключил, все заработало без каких-либо проблем.
    Кстати мне все время было интересно, а что это за второй видео вход. Ради интереса решил попробовать одну гипотезу с подключением передней камеры. Получилось так, что второй вход как раз предназначен для подключения второй камеры. Выбрать изображение можно переключая режимы. Задумка с камерой спереди в целом интересная, но у нее есть много минусов. А именно грязь и протяжка провода в салон… В общем не думаю, что я буду тянуть переднюю камеру. Просто выложу фото того, что получилось.

    Во вторник поеду заберу покрашенную рамку. Сразу скажу, цвет выбирал не я и для меня будет сюрпризом то, что там получилось)))

    30.05.18
    Во вторник не вышло, забрал в среду. В общем получилось как-то так)) Напишите в коментах какой вариант больше нравится, черный или с серой полоской?

    Побывал на выходных у Романа sinbad на СТО, наконец то выбрал время на установку магнитолы китайской и камеры заднего вида.

    Сам аппарат модели 7012В и камера заднего вида бы приобретен на Алиэкспрессе. Об этом я писал уже в БЖ, вот в этой записи.

    Установка прошла стандартно — была разобрана панель, штатное ГУ демонтировано и вместо него подключено новое.

    А вот с электрикой несного пришлось "поколхозить". Проблем возникло две:

    Первая — антенные штеккера у магнитол разные! Если соберетесь подключать такое ГУ вместо штатного, то заранее позаботьтесь о переходнике. Я этот момент совершенно не учел и пришлось срочно-обморочно посетить магазин автозапчастей, где была куплена самая дешевая антенна за 240р в качестве донора нужного нам штеккера. Переходников поблизости в наличии не было ((

    Вот такое гнездо антенны у штатного ГУ:

    Вот антенный штеккер:

    а у Китайца то он обычный, круглый:

    Роману пришлось перепаивать его.

    Вторая проблема: у меня штатное ГУ модели A-300JME (PART NO: 96175-2E610). Оно идет без встроенного усилителя, так как у меня стоит штатный внешний усилок в багажнике, а так же штатный саб под пассажирским креслом. Включение внешнего усилителя происходит отдельным сигналом, который находится на третьей "фишке": на фото она вставляется в верхнюю контактную группу, нижние две — стандартные для всех магнитол.

    Роман по схеме нашел нужный провод: на синей "фишке" это зеленый.

    И запараллелил его с проводом питания с основной "фишки" (с желтым):

    Таким образом усилок стал включаться.

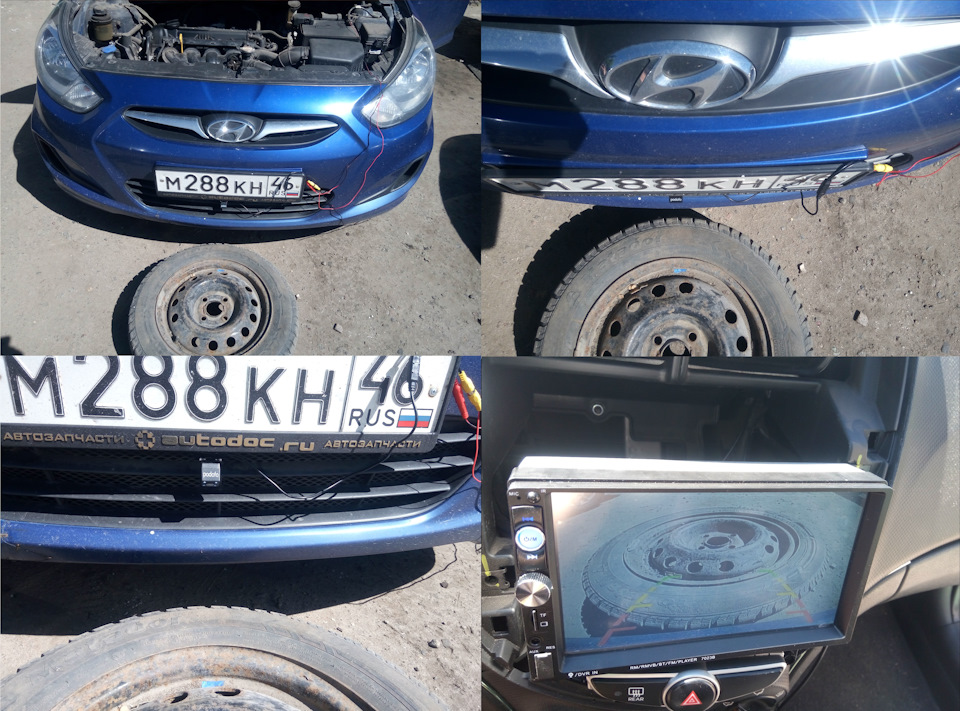

    Далее танец с бубном для подключения камеры заднего вида: Роман пустил проводку по левому порогу, под пастиком салона, там где проходит основной жгут. После этого разобрал полобшивы багажника что бы аккуратно проложить проводку в 5й двери. Удивительно, но штатной проводки камеры хватило … ВПРИТЫК! Сигнал включения камеры стандартно был взят с лампы заднего хода. Камеру установили на плафон освещения номера:

    Хоть у нее и небольшой угол обзора но в паре с зеркалами она вполне справляется со своей задачей! Я сегодня несколько раз сдавал назад смотря только в камеру и в принципе хорошо все видно — во дворе среди машин лавировал без проблем. Светодиоды на ней светят тоже неплохо. Но опасаюсь что ее все таки будет сильно забрызгивать (( Если буду менять камеру — то следующую куплю ту, которая устанавливается в штатное место плафона осветителя номера.

    Вот такая у меня была суббота )))

    Ну а теперь о проблемах:

    1) играет китайский аппарат конечно похуже штатного ГУ. У меня возникло ощущение что не работает сабвуфер. Либо я еще не разобрался в эквалайзере, так как пока использую его штатные режимы типа Rock, Pop, Classic (конечно — Rock). У кого уже есть опыт настроек таких аппаратов — поделитесь инфой, плиз!

    2) присутсвует несильный фоновый шум в динамиках. Слышно в перерывах между треками.

    3) выключается магнитола с достаточно сильным "щелчком" в колонки. Неприятно и боюсь что детей пугать будет. Роман сказал что скорее всего придется фильтр поставить. У кого такое было — отпишитесь как решали сей трабл, пож-та. Может быть питание усилка надо было брать с красного провода, а не с желтого?

    4) аппарат запоминает не все настройки! Почему то никак не может запомнить дату-время и цвет кнопок)) При этом радиостанции, язык, общую цветовую гамму и другие настройки запоминает без проблем.

    5) тугое "колесико" громкости, очень тугое. На нем "висят" регулировки разные — его нажать надо, а вот нажимаешь и … потом вручную отщелкиваешь так как само оно не хочет в исходное положение (( Может разработается еще.

    6) камера включается с задержкой около 2-3х сек. Это нормально? Мне кажется что долговато.

    В общем пока все. Общие впечатления от аппарата — за свою стоимость он вполне достойный. Чудес от него не жду.
