Двигатели серии NZ можно считать самыми "долгоиграющими" моторами третьей волны. Впервые появившись в 1997-м, они неплохо себя чувствуют и на новых моделях начала 2010-х. Обзор их, по сравнению с сериями AZ и ZZ, получится скучным — но это скорее можно отнести к достоинствам моторов.
Устанавливался на модели: Allion/Premio 260, Auris 150.180 Jap, Corolla 120.140.160, Corolla Rumion 150, Ist 110, Porte 140, Ractis 100(2WD).120, Sienta (2WD), Vitz 90.130.
На новых моделях внутреннего рынка, запускаемых со второй половины 2003-го (исключения — Porte 10, полноприводные Sienta и Ractis 100), устанавливается серьезно модифицированная версия двигателя.
Практика
В целом, серию NZ на фоне большинства тойотовских двигателей нового поколения можно признать успешной и лишенной индивидуальных критических недостатков (вроде сорванных ГБЦ или хронического угара масла).
• Довольно распространена проблема неустойчивых или заниженных оборотов холостого хода, иногда дополняемая заметными провалами на средних оборотах. Однозначной причины и универсального решения не существует, но данные двигатели любят чистоту — промывка корпуса дроссельной заслонки и клапана ISCV, очистка MAF-сенсора, очистка клапана вентиляции картера, оказывают разительное воздействие. Однако порой владельцы излишне зацикливаются на идее промывки, забывая, что иногда регулятор холостого хода, датчик расхода воздуха, неисправную катушку или состарившийся привод VVT приходится просто менять.
• Повышенный расход масла для NZ — явление чисто возрастное. Как и на классических тойотовских моторах, он обычно развивается после 150 т.км и носит умеренный характер (200-300 мл / 1000 км), увеличиваясь при длительной езде с высокими оборотами. Переборка с заменой залегающих колец и задубевших маслосъемных колпачков имеет смысл при совсем уже неприличном угаре (более 500 мл).
• Чаще происходят внешние утечки масла или "потение", которое даже не сказывается на уровне — из-под крышки цепи, из-под гидронатяжителя, по сальникам (субъективно — слишком часто начинает пропускать задний сальник коленвала). Из интересных связанных дефектов можно вспомнить протекание масла в датчик положения коленвала (выпуск начала 2000-х), чему посвящалась общеяпонская отзывная компания.
• Опять-таки с возрастом может развиваться обычная тойотовская болезнь "треска" привода VVT после холодного запуска. Стоит напомнить, что приводы раннего образца (13050-21040) в конечном итоге были признаны производителем не слишком удачными и подлежащими замене на модифицированные (-21041).
• Определенное внимание желательно уделять чистоте системы смазки и, в частности, линии VVT (включая пресловутый дополнительный фильтрик). Причем вероятность столкнуться с обильными отложениями шлама больше как раз на "беспробежных" машинах.
• Наконец, не стоит забывать про ограниченный ресурс цепи привода ГРМ — формализовать это сложно, но за критичную величину можно взять все те же 150 т.км. И не забывать при замене цепи обновлять прочие элементы привода (звездочки (в идеале — и звездочку VVT), натяжитель, направляющую).
Еще одно замечание уже не относится напрямую к конструктивным особенностям этих моторов. С годами постепенно увеличивается масса автомобилей (под влиянием требований пассивной безопасности и за счет расширения списка стандартного оборудования), все сильнее давят на отдачу двигателей задранные эко-нормативы, но главное — ощутимо меняются негласные стандарты тяговооруженности. И условно терпимые когда-то характеристики 2NZ-FE не соответствуют современным понятиям о безопасном запасе по мощности и моменту, а у 1NZ-FE могут считаться нормой разве что для машин на базе B-класса (семейство Vitz, Corolla 160). Однако на полноценном C- или внутрияпонском D-классе (Auris, Allion/Premio) эти двигатели уже не могут обеспечить адекватной по сегодняшним меркам динамики.
Ну а все те, кому достаточно компактного автомобиля с 1NZ-FE, могут быть довольны — под капотом у них стоит один из столь редких удачных тойотовских двигателей нового времени.
Силовые агрегаты серии NZ представлены двумя малообъемными двигателями с четырьмя цилиндрами, алюминиевым блоком и 16 клапанами. Выпускается серия агрегатов с 1999 года. Моторы имеют общую конструкцию, короткий ход поршня. Предназначены для экономии топлива и устанавливались на младшие модели концерна.
Агрегат 2NZ-FE стал базовым для некоторых моделей автомобиля. При скромных технических параметрах он выдавал неплохую динамику и не требовал значительного вмешательства на первой сотне тысяч пробега.
Технические характеристики
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Небольшой двигатель 2NZ-FE не получил слишком широкого распространения, так как тенденция к уменьшению объемов силовых агрегатов Toyota завершилась в середине прошлого десятилетия. Технические параметры двигателя выглядят следующим образом:
Рабочий объем | 1.3 литра |
Максимальная мощность | 84 лошадиных сил при 6000 оборотов |
Крутящий момент | 124 Н*м при 4400 оборотов в минуту |
Диаметр цилиндра | 75 мм |
Ход поршня | 73.5 мм |
Степень сжатия | 10.5:1 |
Октановое число бензина | не ниже 92 |
Хотя паспорт разрешал заливать в 2NZ-FE 92 бензин, владельцы не слишком злоупотребляли таким разрешением. Нежная система топливного механизма VVT-i могла быстро вывести агрегат из строя при плохом качестве топлива.
Технические характеристики 2NZ-FE показывают, что для достижения хорошей динамики двигатель приходилось сильно раскручивать. Полностью раскрывался агрегат только на 6000 оборотах в минуту.
Цепной привод ГРМ внес свои плюсы в конструкцию, но также заставил владельца автомобиля с двигателем Toyota 2NZ-FE чаще думать о смене масла.
Плюсы и минусы агрегата
Многочисленные отзывы 2NZ-FE расхваливают, но есть среди них упоминания о низком ресурсе агрегата. Традиционно тонкие стенки алюминиевого блока цилиндров не позволяют внедрить ремонтные размеры и расточить блок. А ресурс 2NZ-FE в сложных условиях эксплуатации не превышает 200 тысяч километров.
Для нашего мира это стало проблемой. После пробега в 120 тысяч проблемы начинаются с системой VVT-i, с пластмассовым впускным коллектором. Замена цепи ГРМ ведет за собой обязательную замену всех шестерен, системы, ведь на старых шестернях новая цепь потеряет до половины ресурса.
Проблемы наблюдались и с электроникой двигателя, но массового характера эта неполадка не обрела.
Оптимальным решением любой серьезной проблемы с агрегатом является контрактный двигатель. Его приобретение не обойдется в целое состояние, а свежие двигатели из Японии с небольшим пробегом смогут предоставить еще сто тысяч беззаботной эксплуатации.
Куда устанавливали двигатель?
Агрегат 2NZ-FE в силу своего минимального объема получил использование в таких автомобилях:
- Funcargo;
- Vios;
- Yaris, Echo, Vitz;
- Porte;
- Platz;
- Belta;
- Corolla E140 в Пакистане;
- Toyota bB;
- Ist.
Все автомобили небольшие, поэтому использование маленького агрегата было оправданным.
Использование моторов с невысоким расходом топлива привлекает внимание своим потенциалом. Любой двигатель является наиболее значимой деталью, и возможность его капремонта или модернизации очень важна. Силовая установка 2NZ FE представляет собой довольно экономную систему, расход топлива которой не превышает 7,2 литра. Хотя таких показателей удалось добиться за счет снижения капитальности, ресурс этого мотора превышает показатели в 200 тыс. км.
Технические характеристики двигателя 2NZ FE и его модификации
Все двигатели линейки NZ представляют собой 4 цилиндровый мотор рядного типа с прямым расположением хода цилиндров. Причём головка блока цилиндров изготовлена из алюминиевого сплава. Для улучшения характеристик двигателя 2NZ FE применяется устройство VVT-i второго поколения. Использование газораспределительного механизма реализовано по схеме DOHC, а количество клапанов на цилиндр составляет 4 штуки. За подачу топлива отвечает система последовательно впрыска SFI, которая отличается высокой точностью.
Двигатель 2NZ FE стал последней модификацией всей серии NZ, пришедший на смену менее экономичным агрегатам. Его выпуск был начат начиная с 1999 года и эта модель не потеряла актуальности для завода производителя и сегодня. Разработка компании Yamaha имеет свои преимущества и недостатки, но экономичность такого двигателя неоспорима. Для получения более компактных размеров угол впускных и выпускных клапанов имеет 33,5 градуса. К сожалению, большинство конструктивных особенностей, хотя и направлены на улучшение ходовых характеристик привели к снижению уровня капитальности всего двигателя.
Конструктивные особенности мотора 2NZ FE
При создании данного двигателя производитель постарался максимально облегчить его конструкцию. Для изготовления блока цилиндров использовались легкосплавные металлы, а рубашка охлаждения силового агрегата имеет открытую конструкцию. Для обеспечения большей компактности сам блок цилиндров изготовлен тонкостенным и его толщина между соседними цилиндрами не превышает расстояния в 8 мм. Такое исполнение двигателя считается неремонтным и после выработки ресурса подлежит полной замене.

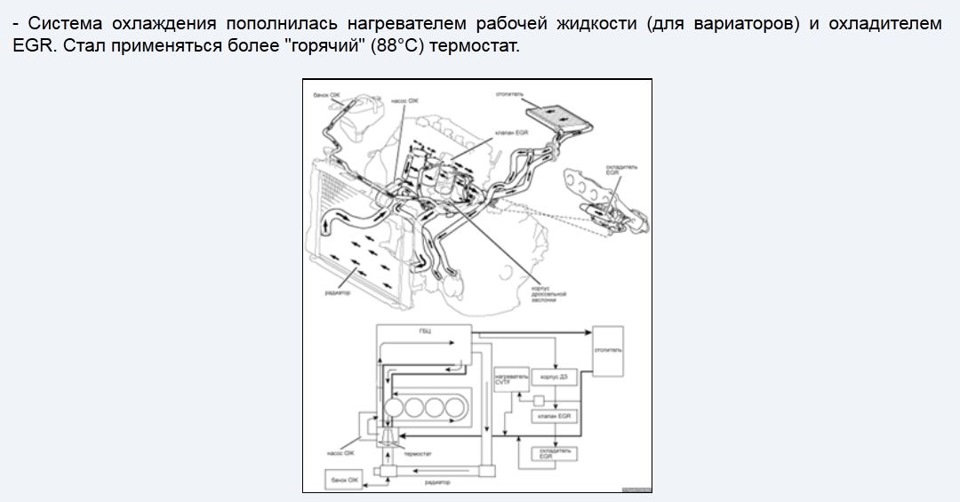

- Система охлаждения для мотора 2NZ FE жидкостного типа и имеет закрытый контур. Для большей эффективности применяется принудительная циркуляция, которая показывает неплохие результаты даже в сложных условиях работы;
- Впускной коллектор выполнен из пластика и обладает удлинёнными патрубками для облегчения хода двигателя. Выпускной коллектор имеет шаровое соединение и также использует патрубки большой длины;
- Привод ГРМ имеет однорядную конструкцию цепи с шагом 8 мм, которая оснащается натяжителем и успокоителем цепи. Её смазка осуществляется масляной форсункой, а сама цепь выполнена из особо прочных материалов;
- Система смазки работает по схеме с полнопоточной очисткой, причём подача масла к основным узлам и деталям осуществляется под давлением. Масляный насос используется трохоидного типа, а масляный фильтр установлен внизу рядом с поддоном;
- Система зажигания имеет классификацию DIS-4, которая предусматривает свою катушку зажигания для каждого цилиндра. Такая конструкция обеспечивает высокую точность подачи искры. Свечи на 2NZ FE можно установить простые или иридиевой конструкции.
В целом двигатель имеет довольно надёжную конструкцию и обеспечит неплохие ходовые характеристики. В длительной эксплуатации такой мотор менее выгоден ввиду ограниченности ресурса и невозможности проведения сложного капитального ремонта.
Обслуживание двигателя 2NZ FE
Конструкция 1,3 литрового силового двигателя Toyota делает его обслуживание довольно простым и сводится к базовым сервисным операциям. Рекомендуемая процедура замены масла для 2NZ FE выполняется после пробега 10 тыс. км, но реалии дорог могут потребовать провести такие работы гораздо раньше. Понять какое масло лить достаточно просто, и в руководстве по эксплуатации указаны марки 5W-30 и 10W-30. Излишний «жор» масла может быть вызван различными причинами, но в большинстве случаев потребуется заменить маслосъёмные колпачки.
Ресурс ГРМ на двигателе 2NZ FE составляет 200 тыс. км., и производить отдельное обслуживание механизма следует только при возникновении неполадок. Разрыв цепи может привести к ситуации, в которой гнёт клапана, что потребует более дорогостоящего ремонта. Следует уделять внимание и воздушному фильтру, который при езде по запылённым дорогам стоит менять дважды в год.
Неисправности моторов 2NZ FE
В работе двигателя 2NZ FE существуют как определённые преимущества, так и недостатки. Машина, оснащённая таким мотором, долго не будет вызывать проблем. При правильной эксплуатации можно проехать не менее 200 тыс. км. без ощутимых неполадок в работе двигателя. Конструкция силовой установки достаточно надёжна для городской езды или поездок на дальние расстояния.
Однако такие характеристики не обошлись и без недостатков. Небольшие размеры двигателя и его оптимизация изготовителем делают практически невозможным выполнение капремонта, и тем более его не стоит проводить своими руками. Небольшое расстояние между поршнями не позволит выполнить расточку. Тонкая цепь ГРМ также не вызывает восторга, хотя способна отработать весь заложенный ресурс.
Тюнинг двигателя
Увеличение мощности особенно интересует владельцев автомобилей с небольшим объёмом двигателя.
Для моторов серии NZ также возможно увеличение мощности за счёт установки компрессора центробежного типа. Эта система является навесным оборудованием, и её использование не требует регистрации в ГАИ. Существуют различные модификации чарджер-китов, которые позволяют значительно увеличить характеристики двигателя. Они могут иметь отключаемую муфту или полностью интегрироваться в работу двс. Такой метод хотя и недотягивает до полноценной форсировки, но позволяет увеличить мощность до 145 л. с.
Решать насколько расположен двигатель к таким видам тюнинга следует самому владельцу автомобиля. Конструкция 1,3 литрового мотора имеет свои особенности и механические доработки способны привести к износу отдельных деталей или самого двигателя. Ввиду облегчённой конструкции движка восстановление силовой установки может быть нецелесообразным, и придётся задуматься о приобретении замене всего мотора.
Модельный ряд автомобилей с мотором 2NZ FE и его модификации
Установка двигателя 2NZ FE выполняется на большое количество японских машин. Такие модели хорошо известны на рынке и пользуются заслуженной популярностью. Наиболее знакомы водителям Toyota Corolla и Toyota Yaris, а этот список можно продолжить моделями Vios, Belta, bB, Porte, Platz, Ist, WiLL Vi и WiLL VC.
Серия двигателей NZ имеет унифицированную конструкцию для всех моделей с минимальными различиями. Блок цилиндров, гбц, впускной и выпускной коллектор и другие детали двигателя взаимозаменяемы. Основные различия заключаются в изменении хода коленвала, блока цилиндров и связанных с ним элементов. Мотор 2NZ FE представляет собой последнюю модификацию серии NZ, которая имеет следующие отличия:
- Двигатель 1NZ-FXE – представляет собой первое поколение моторов данной серии. Он имеет диаметр цилиндра 75 мм при ходе поршня в 84,7 мм. Высокая компрессия этого двигателя обеспечила ему известность, и степень его сжатия очень составляет 13:1. Особенностью такого мотора стала задержка в закрытии выпускных клапанов, что увеличивает потенциал двс;
- Двигатель 1NZ-FE – имел уже стандартный цикл работы клапанов, а его объём был увеличен до 1,5 литра. Степень сжатия также вернули до привычных показателей, и она составляла уже 10,5:1. Выпуск этой силовой установки был начат в 2000 г. и продолжался до 2007 г.;
- Двигатель 2NZ-FE – стал настоящим долгожителем среди всей линейки NZ. Его производство было начато в 1999 г. и продолжается и поныне. Разработка компании Yamaha имеет объём в 1,3 литра и обладает низким расходом топлива. Процесс работы клапанов обеспечивают 2 распределительных вала, а сам мотор имеет небольшой вес и изготавливается из алюминиевых сплавов.
Модели, оснащённые мотором 2NZ FE можно встретить на различных дорогах и их надёжность в эксплуатации позволяет отработать весь свой ресурс без критических поломок.
Характеристики силовой установки 2NZ FE
Описание технических характеристик двигателя будет удобно просмотреть в таблице, а для получения более детальных параметров следует обратиться к сервисному мануалу.
Производство | Kamigo Plant |
Марка двигателя | Toyota 2NZ |
Годы выпуска | 1999 — сегодня |
Материал блока цилиндров | алюминий |
Система питания | инжектор |
Тип | рядный |
Количество цилиндров | 4 |
Клапанов на цилиндр | 4 |
Ход поршня, мм | 73,5 |
Диаметр цилиндра, мм | 75 |
Степень сжатия | 10,5 |
Объем двигателя, куб.см | 1298 |
Мощность двигателя, л.с./об.мин | 84/6000 |
Крутящий момент, Нм/об.мин | 121/4000 |
Топливо | 95 |
Экологические нормы | Евро 5 |
Вес двигателя, кг | 112 |
Расход топлива, л/100 км | 5,3 — 7,2 |
Расход масла, гр./1000 км | менее 1000 |
Масло в двигатель | 5W-30 |
10w30 | |
Сколько масла в двигателе, л | 3,7 |
Порядок работы цилиндров | 1-3-4-2 |
Охлаждающая жидкость, емкость, л | 4,4 |
Замена масла проводится, км | 10000 (лучше 5000) |
Рабочая температура двигателя, град. | 90 |
Ресурс двигателя, тыс. км | |
— по данным завода | н.д |
— на практике | 200+ |
Тюнинг | |
— потенциал | 150 |
— без потери ресурса | н.д |
Двигатель устанавливался | Toyota Corolla |
Toyota Yaris | |
Toyota Vios | |
Toyota bB | |
Toyota Belta | |
Toyota Porte | |
Toyota Platz | |
Toyota Ist | |
Toyota WiLL Vi | |
Toyota WiLL VC |
Для двигателей серии NZ можно отметить невосприимчивость к критическим нагрузкам и экономичные показатели расхода топлива. Хотя ресурс двигателя и ограничен пределами в 200 тыс. км., каждый волен решать вопрос о необходимости автомобиля с таким мотором сам.
